WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-5
3
DAU54681
Controlelampje startblokkerin g“”
Het elektrisch circuit voor het controle-
lampje kan worden ge controleerd door de
sleutel naar “ON” te draaien. Het controle-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem. (Zie pagina 3-6 voor uitleg
over de werking van het zelfdiagnosesy-
steem.)
DAU57680
Multifunctionele meter
WAARSCHUWING
DWA12423
Zor g d at de machine stilstaat voor dat u
wijzi gin gen in d e instellin gen van de
multifunctionele meter gaat aan bren-
g en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.De multifunctionele meter biedt de volgen-
de voorzieningen:
 een snelheidsmeter
 een kilometerteller
 twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul) 
een ritteller voor brandstofreserve (die
de afstand aangeeft die wordt afge-
legd op de brandstofreserve)
 een klok
 een voorziening voor zelfdiagnose
OPMERKINGVergeet niet de sleutel naar “ON” te
draaien voordat u de “SELECT”- en
“RESET”-schakelaar gebruikt.
 Alleen voor Groot-Brittannië: Om te
wisselen tussen de kilometer- en mij-
lenweergave van de snelheidsmeter
en de kilometerteller/ritteller houdt u
de “SELECT”-schakelaar minstens
drie seconden ingedrukt.
1. Snelheidsmeter
2. Kilometerteller/ritteller/ritteller brandstofre-
serve/klok
21
1. “SELECT”-schakelaar
2. “RESET”-schakelaar
1
2
U2DED0D0.book Page 5 Monday, June 17, 2013 3:19 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-8
3
Rechts
DAU12351
Lichtsignaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12401
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU12461
Richtin gaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12661
Noo
dstopschakelaar “ / ”
Zet deze schakelaar voor u de motor start
op “ ”. Zet deze schakelaar op “ ” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12712
Startknop “ ”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-1 voor
startinstructies voordat u de motor start.
DAU41701
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12734
Schakelaar alarmverlichtin g“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Ge bruik de alarmverlichtin g niet g ed u-
ren de lan gere tij d als d e motor niet
d raait om dat hier door de accu kan ont-
la den.
DAU55701
“SELECT”-schakelaar
Deze schakelaar wordt gebruikt om selec-
ties te maken in de kilometer-, ritteller- en
klokweergave van de multifunctionele me-
ter.
Zie “Multifunctionele meter” op pagina 3-5
voor meer informatie.
1. Noodstopschakelaar “ / ”
2. “SELECT”-schakelaar
3. “RESET”-schakelaar
4. Startknop “ ”
5. Schakelaar alarmverlichting “ ”
1
5 2
3
4
U2DED0D0.book Page 8 Monday, June 17, 2013 3:19 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-18
3

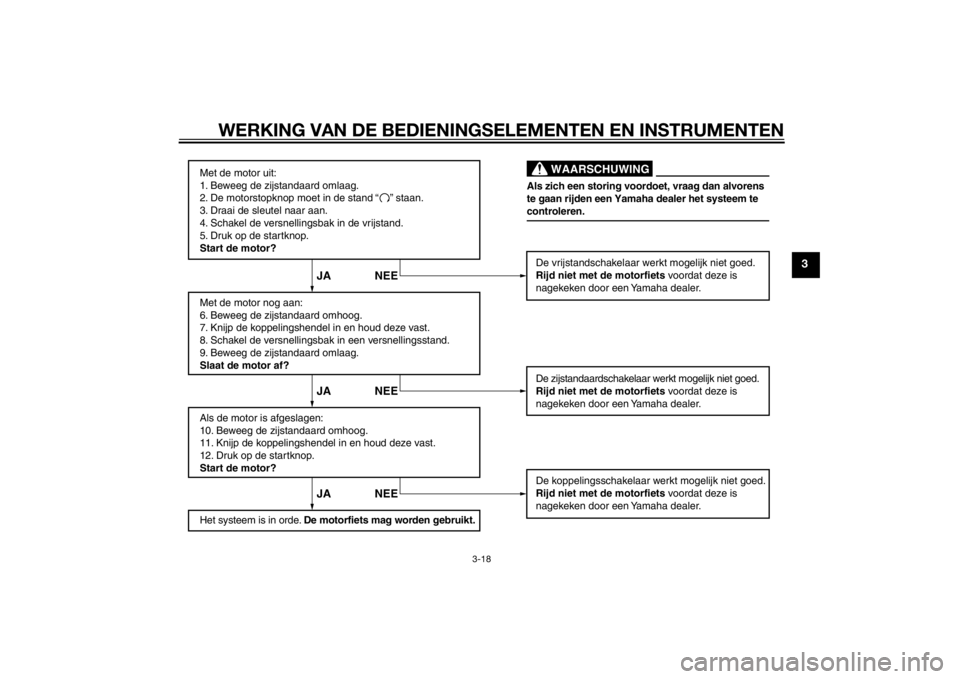

Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. De motorstopknop moet in de stand staan.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt. De vrijstandschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets
voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De koppelingsschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
JA NEE JA NEE JA NEE
Als zich een storing voordoet, vraag dan alvorens
te gaan rijden een Yamaha dealer het systeem te
controleren.
WAARSCHUWING
“ ”
U2DED0D0.book Page 18 Monday, June 17, 2013 3:19 PM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed ienin gselementen kan lei den tot ver-
lies van d e controle, met mo gelijk een
on geval of letsel tot g evolg.
DAU48711
OPMERKINGDit model is uitgerust met:
 een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
wordt op het multifunctionele display
foutcode 30 weergegeven, maar dit
betreft geen storing. Draai de sleutel
naar “OFF” en vervolgens naar “ON”
om de foutcode te wissen. Als u dat
niet doet zal de motor niet starten, on-
danks dat de motor wordt aange-
zwengeld als u op de startknop drukt.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de
startknop om de motor opnieuw te
starten.
DAU57780
Starten van d e motorDoor het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:
 De versnellingsbak staat in de vrij-
stand.
 De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-17 voor meer informatie.
1. Draai de contactsleutel naar “ON” en controleer of de noodstopschakelaar
op “ ” is gezet.
De volgende waarschuwingslampjes
en het controlelampje moeten enkele
seconden oplichten en dan uitgaan.
 Waarschuwingslampje olieni-
veau
 Waarschuwingslampje brand-
stofniveau
 Waarschuwingslampje motor-
storing
 Controlelampje startblokkeringLET OP
DCA17671
Als de boven genoem de waarschu-
win gs- of controlelampjes niet g aan
b ran den wanneer d e sleutel naar “ON”
wor dt ged raai d, of als een waarschu-
U2DED0D0.book Page 1 Monday, June 17, 2013 3:19 PM

INDEX
AABS (voor modellen met ABS).............. 3-10
ABS-waarschuwingslampje (voor modellen met ABS) .............................. 3-4
Accu ..................................................... 6-26
Achterbrugscharnierpunten, smeren .... 6-24
Achterlicht/remlichtunit ........................ 6-31BBanden ................................................. 6-14
Bestuurderszadel.................................. 3-15
Bougies, controleren .............................. 6-8
Brandstof .............................................. 3-12
Brandstofverbruik, tips voor een zuinig .................................................... 5-3CClaxonschakelaar ................................... 3-8
Contactslot ............................................. 3-2
Controle- en waarschuwingslampjes ..... 3-3
Controlelampje grootlicht ....................... 3-3
Controlelampje richtingaanwijzers ......... 3-3
Controlelampje startblokkering .............. 3-5DDimlichtschakelaar ................................. 3-8
Doorbuiging aandrijfriem ...................... 6-21GGasgreep en gaskabel, controleren en smeren ............................................... 6-22
Gereedschapsset ................................... 6-2
Gloeilamp richtingaanwijzer, vervangen ........................................... 6-31IIdentificatienummers .............................. 9-1
Inrijperiode.............................................. 5-3
KKabels, controleren en smeren ............ 6-22
Kentekenverlichting.............................. 6-32
Klepspeling .......................................... 6-14
Koplampgloeilamp, vervangen ............ 6-29
Koppelingshendel .................................. 3-9
Koppelingshendel, vrije slag
afstellen.............................................. 6-16LLichtsignaalschakelaar ........................... 3-8
Luchtfilterelement, vervangen .............. 6-13MMatkleur, let op ...................................... 7-1
Modelinformatiesticker........................... 9-1
Motorolie en oliefilterpatroon ............... 6-10
Multifunctionele meter ........................... 3-5NNoodstopschakelaar .............................. 3-8OOnderhoud, uitstootcontrolesysteem .... 6-3
Ondersteunen van de motorfiets ......... 6-33PPaneel, verwijderen en aanbrengen ....... 6-8
Parkeerlichtgloeilamp, vervangen ........ 6-32
Parkeren ................................................. 5-4
Plaats van de onderdelen ...................... 2-1
Problemen oplossen ............................ 6-33RRem- en koppelingshendels, controleren en smeren ....................... 6-23
Rem- en schakelpedalen, controleren
en smeren .......................................... 6-22
Remhendel ........................................... 3-10
Remlichtschakelaars ............................ 6-18 Rempedaal............................................ 3-10
Remvloeistofniveau, controleren .......... 6-19
Remvloeistof, verversen ....................... 6-21
RESET-schakelaar .................................. 3-9
Richtingaanwijzerschakelaar .................. 3-8
SSchakelaar alarmverlichting.................... 3-8
Schakelen ............................................... 5-2
Schakelpedaal ........................................ 3-9
Schokdemperunits, afstellen ................ 3-16
SELECT-schakelaar ................................ 3-8
Smering en onderhoud, periodiek .......... 6-4
Specificaties ........................................... 8-1
Stalling .................................................... 7-3
Startblokkeersysteem ............................. 3-1
Starten van de motor .............................. 5-1
Startknop ................................................ 3-8
Startspersysteem.................................. 3-17
Storingzoekschema .............................. 6-34
Stuurschakelaars .................................... 3-7
Stuurslot ............................................... 3-14
Stuursysteem, controleren ................... 6-25TTankbeluchtingsslang/overloopslang ... 3-13
Tankdop................................................ 3-11UUitlaatkatalysator .................................. 3-14VVeiligheidsinformatie............................... 1-1
Verzorging............................................... 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren ......................................... 6-19
Voorvork, controleren ........................... 6-24
U2DED0D0.book Page 1 Monday, June 17, 2013 3:19 PM
