Félicitation au nouveau propriétaire du modèle XVS1100 de Yamaha!
Ce modèle est le fruit de la vaste expérience de Yamaha dans l’application des technologies
de pointe à la conception et à la construction de produits de qualité supérieure et qui a valu à
Yamaha sa réputation dans ce domaine.
Afin de tirer parti de toutes les possibilités de la XVS1100, il faut prendre le temps de lire ce
manuel attentivement. Le manuel du propriétaire contient non seulement les instructions re-
latives aux contrôles et à l’entretien de cette motocyclette, mais aussi d’importantes consi-
gnes de sécurité destinées à protéger le pilote et les autres usagers contre les accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont suivis à la lettre, permettront de
conserver la motocyclette en parfait état de marche. Si la moindre question se pose, il ne faut
pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que cette motocyclette procurera à l’utilisateur un plaisir de con-
duite et une sécurité maximum kilomètre après kilomètre. Mais avant tout, priorité à la sécu-
rité!
F_5el_Intro0.fm Page 1 Friday, July 2, 1999 10:34 AM

FAU00005
RENSEIGNEMENTS IMPORTANTSLes informations particulièrement importantes sont repérées par les notations suivantes:
Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR SA SÉCURITÉ!
AVERTISSEMENT
Le non-respect des instructions AVERTISSEMENT peut entraîner des blessures graves ou la mort du
pilote, d’un tiers ou d’une personne inspectant ou réparant le véhicule.
ATTENTION:
Un ATTENTION indique les procédés spéciaux qui doivent être suivis pour éviter d’endommager le
véhicule.
N.B.:
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des diverses opé-
rations.
N.B.:@ l
Ce manuel est une partie intégrante de la motocyclette et devrait être remis à l’acheteur si le véhicule est re-
vendu ultérieurement.
l
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par con-
séquent, bien que ce manuel contienne les informations les plus récentes disponibles au moment de l’impres-
sion, il peut ne pas refléter de petites modifications apportées ultérieurement à ce modèle. Pour toute question
concernant ce manuel, consulter un concessionnaire Yamaha.
@
F_5el_Info0.fm Page 1 Friday, July 2, 1999 10:34 AM

INSTRUMENTS ET COMMANDES
3-4
3
FAU00109
Alarme antivol (en option)Cette motocyclette peut être équipée d’une
alarme antivol. Cette alarme est disponible chez
les concessionnaires Yamaha qui peuvent aussi
l’installer.
FAU00118
Contacteurs au guidon
FAU00119

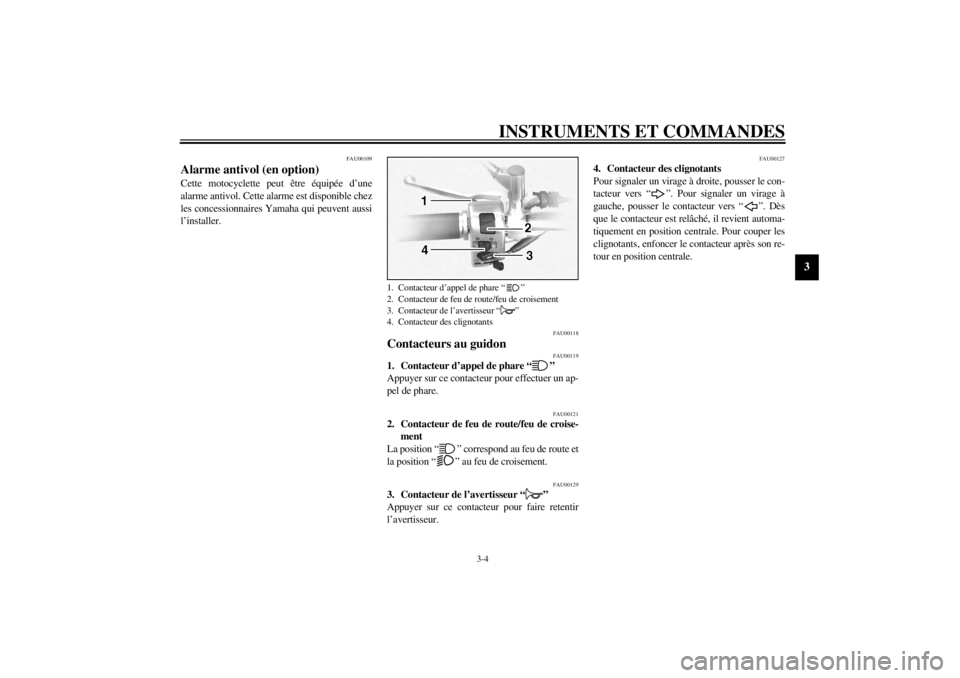

1. Contacteur d’appel de phare “ ”
Appuyer sur ce contacteur pour effectuer un ap-
pel de phare.
FAU00121
2. Contacteur de feu de route/feu de croise-
ment
La position “ ” correspond au feu de route et
la position “ ” au feu de croisement.
FAU00129
3. Contacteur de l’avertisseur “ ”
Appuyer sur ce contacteur pour faire retentir
l’avertisseur.
FAU00127
4. Contacteur des clignotants
Pour signaler un virage à droite, pousser le con-
tacteur vers “ ”. Pour signaler un virage à
gauche, pousser le contacteur vers “ ”. Dès
que le contacteur est relâché, il revient automa-
tiquement en position centrale. Pour couper les
clignotants, enfoncer le contacteur après son re-
tour en position centrale.
1. Contacteur d’appel de phare “ ”
2. Contacteur de feu de route/feu de croisement
3. Contacteur de l’avertisseur “ ”
4. Contacteur des clignotants
F_5el_Functions.fm Page 4 Friday, July 2, 1999 10:42 AM

INSTRUMENTS ET COMMANDES
3-15
3
FAU00315

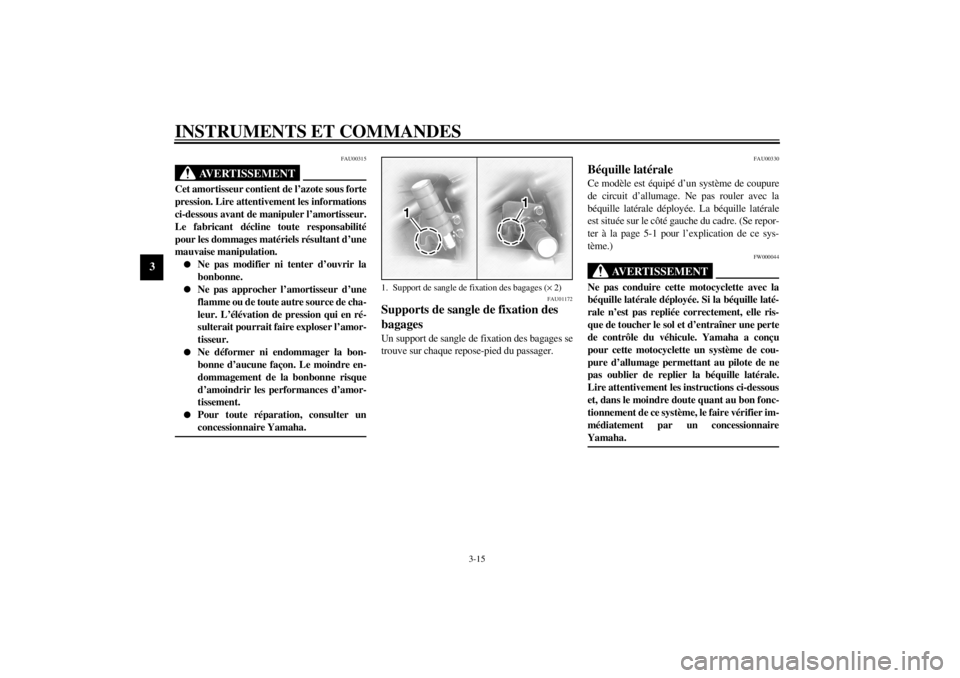

AVERTISSEMENT
@ Cet amortisseur contient de l’azote sous forte
pression. Lire attentivement les informations
ci-dessous avant de manipuler l’amortisseur.
Le fabricant décline toute responsabilité
pour les dommages matériels résultant d’une
mauvaise manipulation.l
Ne pas modifier ni tenter d’ouvrir la
bonbonne.
l
Ne pas approcher l’amortisseur d’une
flamme ou de toute autre source de cha-
leur. L’élévation de pression qui en ré-
sulterait pourrait faire exploser l’amor-
tisseur.
l
Ne déformer ni endommager la bon-
bonne d’aucune façon. Le moindre en-
dommagement de la bonbonne risque
d’amoindrir les performances d’amor-
tissement.
l
Pour toute réparation, consulter un
concessionnaire Yamaha.
@
FAU01172
Supports de sangle de fixation des
bagagesUn support de sangle de fixation des bagages se
trouve sur chaque repose-pied du passager.
FAU00330
Béquille latéraleCe modèle est équipé d’un système de coupure
de circuit d’allumage. Ne pas rouler avec la
béquille latérale déployée. La béquille latérale
est située sur le côté gauche du cadre. (Se repor-
ter à la page 5-1 pour l’explication de ce sys-
tème.)
FW000044
AVERTISSEMENT
@ Ne pas conduire cette motocyclette avec la
béquille latérale déployée. Si la béquille laté-
rale n’est pas repliée correctement, elle ris-
que de toucher le sol et d’entraîner une perte
de contrôle du véhicule. Yamaha a conçu
pour cette motocyclette un système de cou-
pure d’allumage permettant au pilote de ne
pas oublier de replier la béquille latérale.
Lire attentivement les instructions ci-dessous
et, dans le moindre doute quant au bon fonc-
tionnement de ce système, le faire vérifier im-
médiatement par un concessionnaire
Yamaha. @
1. Support de sangle de fixation des bagages (´ 2)
F_5el_Functions.fm Page 15 Friday, July 2, 1999 10:42 AM

INSTRUMENTS ET COMMANDES
3-16
3
FAU00331

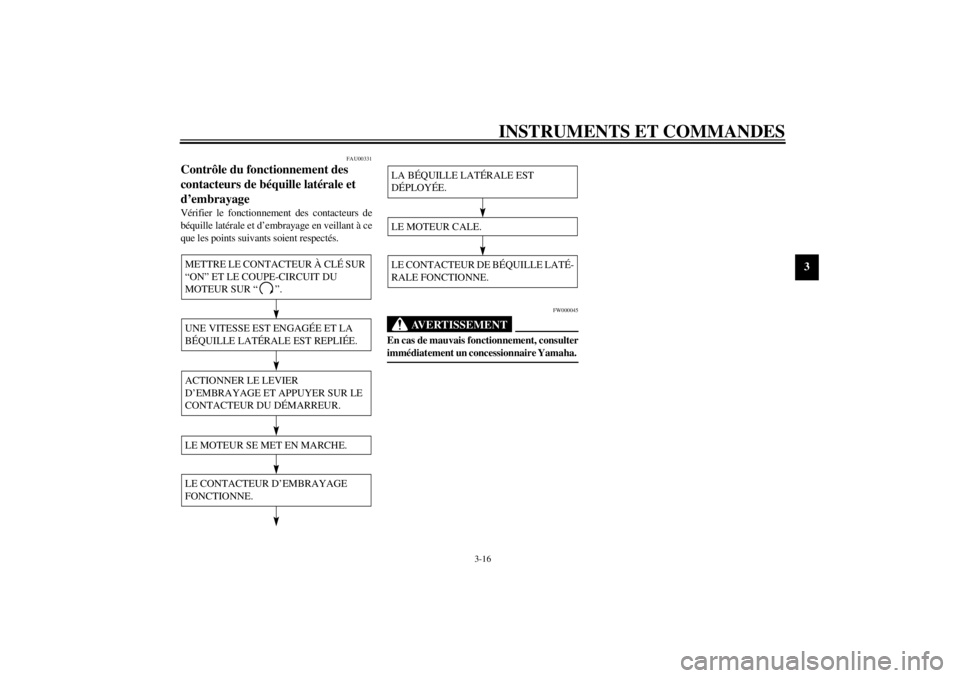

Contrôle du fonctionnement des
contacteurs de béquille latérale et
d’embrayageVérifier le fonctionnement des contacteurs de
béquille latérale et d’embrayage en veillant à ce
que les points suivants soient respectés.CD-11F
FW000045
AVERTISSEMENT
@ En cas de mauvais fonctionnement, consulter
immédiatement un concessionnaire Yamaha.
METTRE LE CONTACTEUR À CLÉ SUR
“ON” ET LE COUPE-CIRCUIT DU
MOTEUR SUR “ ”.UNE VITESSE EST ENGAGÉE ET LA
BÉQUILLE LATÉRALE EST REPLIÉE.ACTIONNER LE LEVIER
D’EMBRAYAGE ET APPUYER SUR LE
CONTACTEUR DU DÉMARREUR.LE MOTEUR SE MET EN MARCHE.LE CONTACTEUR D’EMBRAYAGE
FONCTIONNE.
LA BÉQUILLE LATÉRALE EST
DÉPLOYÉE.LE MOTEUR CALE.LE CONTACTEUR DE BÉQUILLE LATÉ-
RALE FONCTIONNE.
F_5el_Functions.fm Page 16 Friday, July 2, 1999 10:42 AM

4-1
4
FAU01114
4 -CONTRÔLES AVANT UTILISATIONLe propriétaire est personnellement responsable de l’état de son véhicule. Certains organes vitaux peuvent se détériorer subitement même quand le vé-
hicule n’est pas utilisé (s’il est exposé aux intempéries, par exemple). Un endommagement ou une fuite quelconques ou encore une chute de la pression
des pneus peuvent avoir de graves conséquences. En plus d’un simple contrôle visuel, il est donc extrêmement important de vérifier les points suivants
avant chaque randonnée:
FAU00340
POINTS À CONTRÔLER AVANT CHAQUE UTILISATION
DESCRIPTION CONTRÔLES PAGE
Frein avant• Contrôler le fonctionnement, le jeu, le niveau du liquide et l’étanchéité.
• Si nécessaire, compléter avec du liquide de frein DOT 4.6-16 à 6-20
Frein arrière• Contrôler le fonctionnement, le jeu, le niveau du liquide et l’étanchéité.
• Si nécessaire, compléter avec du liquide de frein DOT 4.6-17 à 6-20
Embrayage• Contrôler le fonctionnement, l’état et le jeu.
• Régler si nécessaire.6-15
Poignée des gaz• Contrôler si le fonctionnement se fait en douceur.
• Lubrifier si nécessaire.6-12, 6-20
Huile de moteur• Contrôler le niveau d’huile.
• Ajouter de l’huile si nécessaire.6-7 à 6-9
Huile de transmission finale • Contrôler l’étanchéité.6-9 à 6-10
Roues et pneus• Contrôler la pression, l’usure et l’état des pneus et le serrage des rayons.
• Resserrer les rayons si nécessaire.6-13 à 6-15
Câbles des commande• Contrôler si le fonctionnement se fait en douceur.
• Lubrifier si nécessaire.6-20
Axe de pédales de sélecteur
et de frein• Contrôler si le fonctionnement se fait en douceur.
• Lubrifier si nécessaire.6-21
Pivot de leviers de frein et
d’embrayage• Contrôler si le fonctionnement se fait en douceur.
• Lubrifier si nécessaire.6-21
Pivot de béquille latérale• Contrôler si le fonctionnement se fait en douceur.
• Lubrifier si nécessaire.6-21
Attaches du cadre• Contrôler le serrage de tous les boulons, vis et écrous fixés au cadre.
• Serrer si nécessaire.—
F_5el_Preop.fm Page 1 Friday, July 2, 1999 10:44 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
6
FAU00647*
PneusPour assurer un fonctionnement optimal, une
longue durée de service et la sécurité de l’utili-
sateur, observer les recommandations suivantes:
Pression de gonflage
Toujours contrôler et régler la pression de gon-
flage des pneus avant d’utiliser la motocyclette.
FW000082
AVERTISSEMENT
@ Examiner et régler la pression de gonflage
des pneus lorsque ceux-ci sont à la tempéra-
ture ambiante. La pression de gonflage des
pneus doit être réglée en fonction du poids to-
tal des bagages, du pilote, du passager et des
accessoires (carénage, sacoches, etc. si ce mo-
dèle peut en être muni) et de la vitesse du vé-
hicule. @
CE-32FFW000083
AVERTISSEMENT
@ Les bagages risquent de modifier la maniabi-
lité, la puissance de freinage et autres carac-
téristiques de la motocyclette. Il importe
donc de respecter les consignes de sécurité
qui suivent. Ne pas transporter d’objet mal
fixé qui pourrait se détacher. Attacher soi-
gneusement les bagages les plus lourds près
du centre de la motocyclette et répartir le
poids également de chaque côté. Régler cor-
rectement la suspension en fonction de la
charge et contrôler l’état et la pression de
gonflage des pneus. NE JAMAIS SUR-
CHARGER LA MOTOCYCLETTE. S’as-
surer que le poids total des bagages, du pilote,
du passager et des accessoires (carénage, sa-
coches, etc. si ce modèle peut en être muni) ne
dépasse pas la charge maximum de la moto-
cyclette. Une surcharge risque d’abîmer les
pneus et d’être à l’origine d’un accident.
Charge maximale*201 kg (excepté D, A, SF)
200 kg (D, A, SF)
Pression de gonflage à
froidAvant Arrière
Jusqu’à 90 kg* 200 kPa
(2,00 kg/cm
2,
2,00 bar)225 kPa
(2,25 kg/cm
2,
2,25 bar)
Entre 90 kg et la
charge maximale*225 kPa
(2,25 kg/cm
2,
2,25 bar)250 kPa
(2,50 kg/cm
2,
2,50 bar)
* La charge est le poids total des bagages, du pilote, du pas-
sager et des accessoires.
F_5el_Periodic.fm Page 13 Friday, July 2, 1999 10:45 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
FAU00685
RouesPour assurer un fonctionnement optimal, une
longue durée de service et la sécurité de l’utili-
sateur, observer les recommandations suivantes:l
Toujours vérifier les roues avant de dé-
marrer. Vérifier s’il y a des craquelures ou
si la roue a du saut ou du voile. S’assurer
que les rayons sont bien tendus et en bon
état. Si une roue présente la moindre ano-
malie, consulter un concessionnaire
Yamaha. Ne jamais essayer de réparer une
roue. Si une roue est déformée ou craque-
lée, il faut la remplacer.
l
Les pneus et les roues doivent être équili-
brés chaque fois que l’une de ces deux piè-
ces est changée ou remise en place après
démontage. Le non-respect de cette consi-
gne peut entraîner un mauvais fonctionne-
ment, une mauvaise tenue de route et une
durée de service du pneu considérable-
ment raccourcie.
l
Il faut rouler à faible vitesse après le chan-
gement d’un pneu, car sa surface n’acquiert
toutes ses caractéristiques d’adhérence
qu’après une période d’assouplissement.
FAU00692

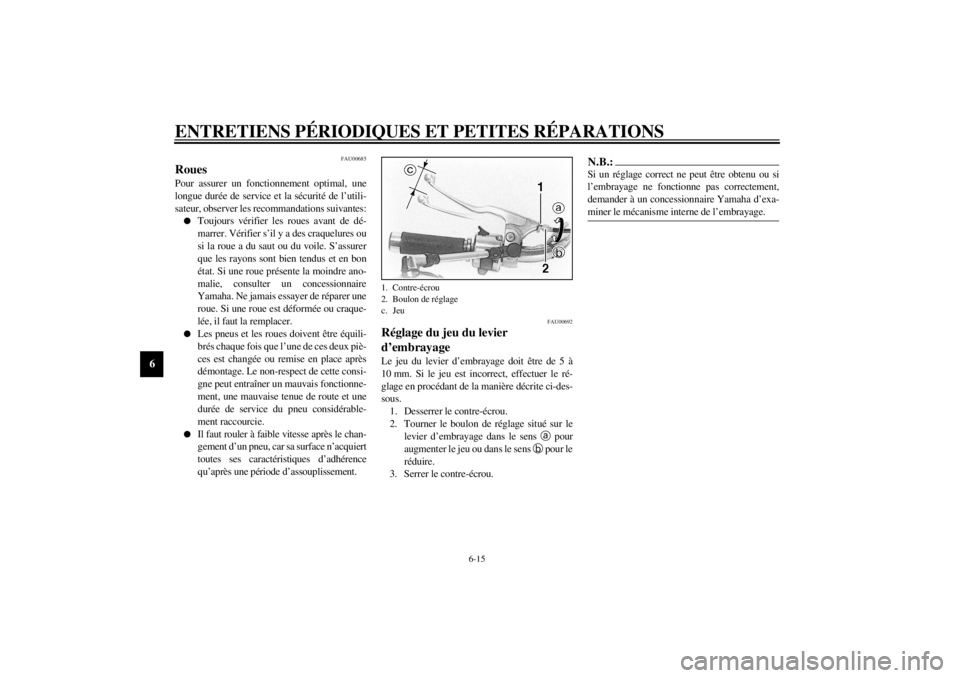

Réglage du jeu du levier
d’embrayageLe jeu du levier d’embrayage doit être de 5 à
10 mm. Si le jeu est incorrect, effectuer le ré-
glage en procédant de la manière décrite ci-des-
sous.
1. Desserrer le contre-écrou.
2. Tourner le boulon de réglage situé sur le
levier d’embrayage dans le sens a
pour
augmenter le jeu ou dans le sens b
pour le
réduire.
3. Serrer le contre-écrou.
N.B.:@ Si un réglage correct ne peut être obtenu ou si
l’embrayage ne fonctionne pas correctement,
demander à un concessionnaire Yamaha d’exa-
miner le mécanisme interne de l’embrayage. @
1. Contre-écrou
2. Boulon de réglage
c. Jeu
F_5el_Periodic.fm Page 15 Friday, July 2, 1999 10:45 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
FAU00731
Contrôle du niveau du liquide de
freinSi le niveau de liquide de frein est insuffisant,
des bulles d’air peuvent se former dans le sys-
tème de freinage, ce qui risque de réduire l’effi-
cacité des freins.
Avant de démarrer, s’assurer que le liquide de
frein arrive au-dessus du repère de niveau mini-
mum et remettre à niveau si nécessaire.
Prendre les précautions suivantes:l
Avant de vérifier le niveau du liquide,
s’assurer, en tournant le guidon, que le
haut du maître cylindre est à l’horizontale.
l
N’utiliser qu’un liquide de frein de la qua-
lité recommandée. Si cette consigne n’est
pas respectée, les joints en caoutchouc ris-
quent de se détériorer et de causer une
fuite, réduisant ainsi l’efficacité de frei-
nage.
l
Toujours ajouter du liquide de frein du
même type. Le mélange de liquides diffé-
rents risque de provoquer une réaction chi-
mique nuisible au fonctionnement du
frein.
l
Veiller à ne pas laisser entrer d’eau dans le
maître cylindre. L’eau abaisse nettement
le point d’ébullition du liquide et risque de
provoquer un bouchon de vapeur.
l
Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Toujours
essuyer soigneusement et promptement
toute trace de liquide renversé.
l
Si le niveau du liquide de frein diminue
subitement, demander à un concession-
naire Yamaha d’en déterminer la cause.
1. Repère de niveau minimum
1. Repère de niveau minimumLiquide de frein recommandé: DOT 4
F_5el_Periodic.fm Page 19 Friday, July 2, 1999 10:45 AM

7-1
7
FAU01521
7 -SOIN ET REMISAGE DE LA MOTOCYCLETTESoinUn des attraits incontestés de la motocyclette ré-
side dans la mise à nu de son anatomie, mais
cette exposition est toutefois source de vulnéra-
bilité. Bien que ses organes soient tous d’excel-
lente qualité, ils ne résistent néanmoins pas tous
à la rouille. Si un tuyau d’échappement rouillé
peut passer inaperçu sur une voiture, l’effet sur
une motocyclette est plutôt disgracieux. Un en-
tretien adéquat régulier lui permettra non seule-
ment de conserver toute son allure et ses perfor-
mances, mais également de prolonger sa durée
de service. Il faut également garder à l’esprit que
l’entretien correct du véhicule est une des condi-
tions de validité de la garantie. Il est dès lors re-
commandé de respecter les consignes de net-
toyage et de remisage suivantes:Avant le nettoyage
1. Recouvrir la sortie des pots d’échappe-
ment de sachets en plastique.
2. S’assurer que tous les couvercles et ca-
ches, les capuchons de bougie, ainsi que
les coupleurs et les connecteurs électri-
ques, sont fermement et correctement ins-
tallés.
3. Éliminer les taches tenaces, telles que de
l’huile carbonisée sur le carter, à l’aide
d’un dégraissant et d’une brosse, mais ne
jamais appliquer de dégraissant sur les
joints et les axes de roue. Toujours rincer
la crasse et le dégraissant à l’eau.Nettoyage
Après utilisation dans des conditions normales
Nettoyer la crasse à l’aide d’eau chaude, d’un
détergent neutre et d’une éponge douce et pro-
pre, puis rincer abondamment à l’eau claire. Re-
courir à une brosse à dents ou à un rince-bou-
teilles pour atteindre les pièces d’accès difficile.
Pour faciliter l’élimination des taches plus tena-
ces et des insectes, déposer un chiffon humide
sur ceux-ci quelques minutes avant de procéder
au nettoyage.
F_5el_Cleaning.fm Page 1 Friday, July 2, 1999 10:48 AM
