YAMAHA XVS1100 2001 Betriebsanleitungen (in German)

Armaturen, Bedienungselemente und deren Funktion
3-4
3
GAU00109
Diebstahlanlage (Sonderzubehör)Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
GAU00118
Lenkerarmaturen
GAU00127
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken; vor dem Linksab-
biegen den Schalter nach “ ” drücken.
Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00119
Lichthupenschalter “ ”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU00121
Abblendschalter
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“ ” stellen.
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.
1. Blinkerschalter
2. Lichthupenschalter “ ”
3. Abblendschalter
4. Hupenschalter “ ”
G_5pb.book Page 4 Thursday, October 5, 2000 2:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-5
3
GAU00138
Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klem-
mendem Gaszug oder Umfallen des Mo-
torrads). Der Motor kann nur in Schalter-
stellung “ ” laufen. Den Schalter nur in
Notsituationen auf “ ” stellen.
GAU00134
Lichtschalter
In der Position “ ” sind der Scheinwer-
fer, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position
“ ” sind lediglich das Standlicht
vorn, die Instrumentenbeleuchtung und
das Rücklicht eingeschaltet.
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _
GAU00152
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter. Für nähere Angaben zur
Funktionsweise des Zündunterbrechungs-
und Anlaßsperrschalter-Systems siehe
Seite 3-19.

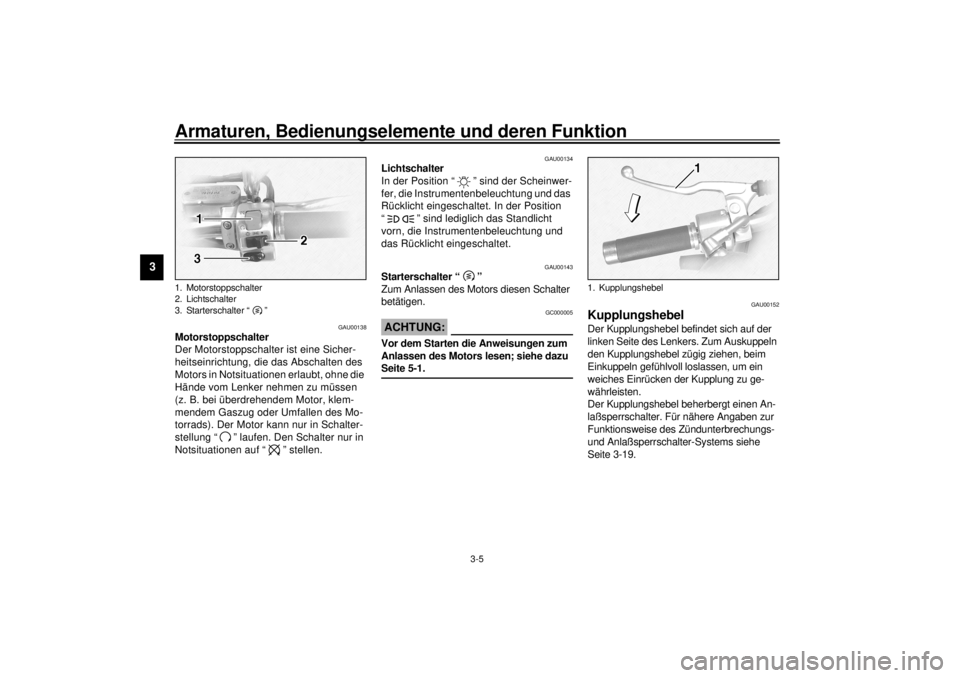

1. Motorstoppschalter
2. Lichtschalter
3. Starterschalter “ ”
1. Kupplungshebel
G_5pb.book Page 5 Thursday, October 5, 2000 2:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-6
3
GAU00157
Fußschalthebel (nur XVS1100)Die Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung
geschaltet.
GAU01215
Fußschalthebel (nur XVS1100A) Die Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung
geschaltet.HINWEIS:_ Zum Aufschalten kann der Fußschalthebel
vorder- oder hinterseitig, zum Abschalten
nur vorderseitig betätigt werden. _
GAU00158
Handbremshebel Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.

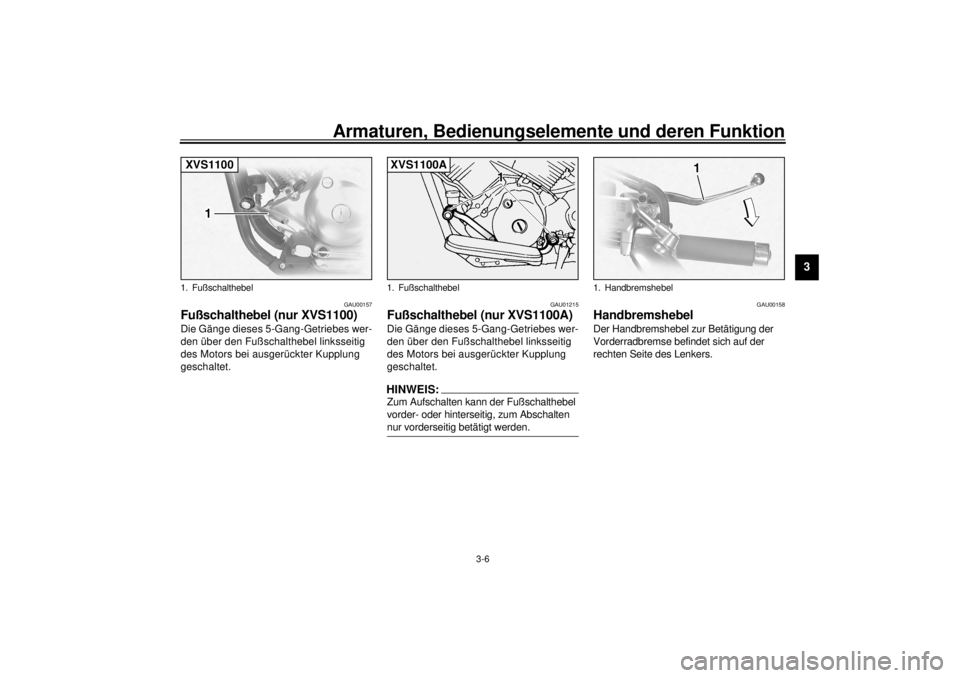

1. FußschalthebelXVS1100
1. FußschalthebelXVS1100A
1. Handbremshebel
G_5pb.book Page 6 Thursday, October 5, 2000 2:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-7
3
GAU00162
Fußbremshebel Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der
rechten Fußraste.

GAU02917
Tankverschluß Öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann
1/4 Drehung im Uhrzeigersinn drehen.
Der Tankverschluß kann nun abgenom-
men werden.
Schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen. Die Markie-
rung “ ” muß nach vorn weisen.
1. FußbremshebelXVS1100
1. FußbremshebelXVS1100A
1. Schloßabdeckung
2. “ ”-Markierung
a. Aufschließen.
b. Abschließen.
G_5pb.book Page 7 Thursday, October 5, 2000 2:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-8
3
2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann
abziehen. Anschließend die Schloß-
abdeckung schließen.HINWEIS:_ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. _
GW000024
WARNUNG
_ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. _
GAU03753
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
_ l
Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.
l
Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
_
GAU00185
ACHTUNG:_ Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem trockenen, sauberen weichen
Lappen abwischen. _
GAU00191
HINWEIS:_ Tritt bei hoher Last (Vollgas) Motorklingeln
(oder -klopfen) auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
höherer Oktanzahl verwenden. _

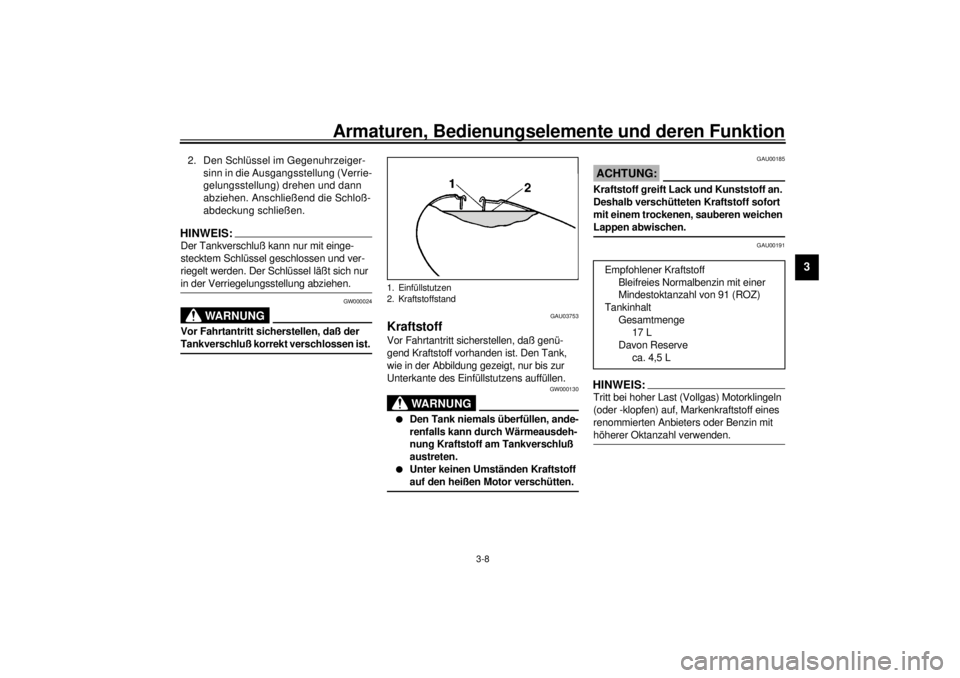

1. Einfüllstutzen
2. Kraftstoffstand
Empfohlener Kraftstoff
Bleifreies Normalbenzin mit einer
Mindestoktanzahl von 91 (ROZ)
Tankinhalt
Gesamtmenge
17 L
Davon Reserve
ca. 4,5 L
G_5pb.book Page 8 Thursday, October 5, 2000 2:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-9
3
GAU02969
Kraftstoffhahn Der Kraftstoffhahn leitet den Kraftstoff
vom Tank zu den Vergasern und filtert ihn
gleichzeitig.
Die einzelnen Kraftstoffhahnstellungen
(vgl. Abb.) sind nachfolgend beschrieben.
OFF
Der Kraftstoffhahn ist geschlossen und die
Kraftstoffzufuhr unterbrochen. Der Kraft-
stoffhahn sollte nach Abstellen des Motors
auf “OFF” gestellt werden.ON
Diese Stellung ist für den Normalbetrieb.
Der Motor kann gestartet werden, und der
laufende Motor wird mit Kraftstoff versorgt.
Den Kraftstoffhahn vor Fahrtantritt auf “ON”
stellen.RES
Geht während der Fahrt der Kraftstoff
aus, den Kraftstoffhahn rasch von “ON”
auf “RES” (Reserve) stellen, um den Mo-
tor mit dem Reservekraftstoff zu versor-
gen. Nach dem Umschalten auf “RES”
so bald wie möglich auftanken. Nach dem

Tanken sollte der Kraftstoffhahn wieder
auf “ON” gestellt werden.

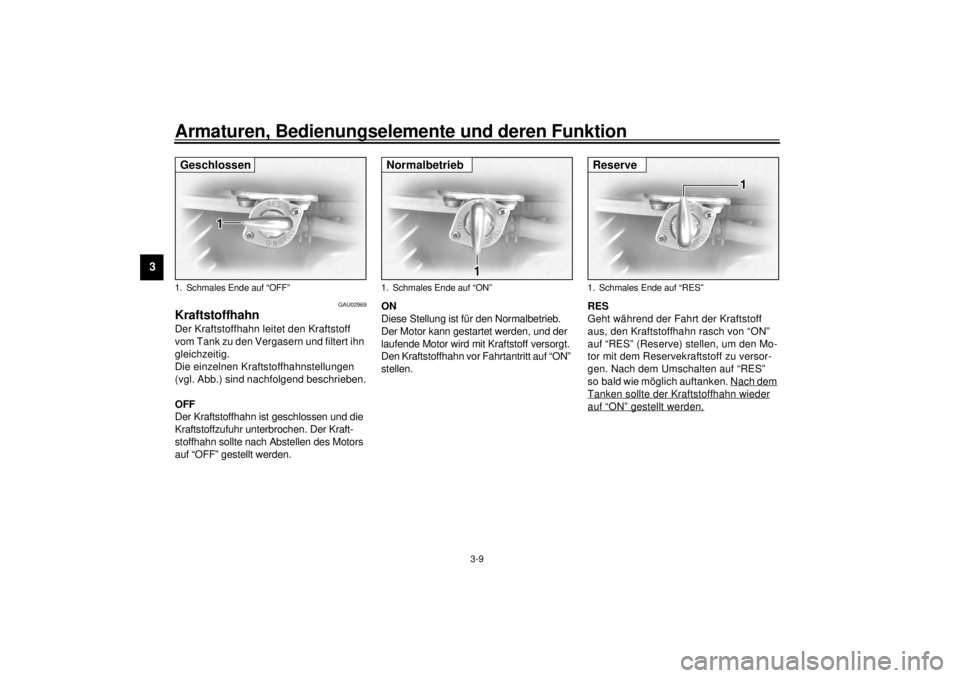

1. Schmales Ende auf “OFF”Geschlossen
1. Schmales Ende auf “ON”Normalbetrieb
1. Schmales Ende auf “RES”Reserve
G_5pb.book Page 9 Thursday, October 5, 2000 2:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-10
3
GAU02973
ChokehebelEin kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
bis zum Anschlag nach
a schieben. Wäh-
rend des Warmfahrens kann der Choke-
hebel allmählich zurückgestellt werden.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag nach
b
schieben.
GCA00038
ACHTUNG:_ Den Choke nach spätestens drei Minuten
abschalten, da sich sonst der Krümmer
wegen der übermäßigen Hitze verfärben
kann. Außerdem kann ein zu langer Ein-
satz des Chokes zu Abgasnachverbren-
nung führen; in diesem Fall den Choke
umgehend abschalten. _
1. Chokehebel “ ”
G_5pb.book Page 10 Thursday, October 5, 2000 2:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-11
3
GAU01710
Sitzbank (nur XVS1100)Beifahrersitz
AbnehmenDen Beifahrersitz losschrauben und dann
nach oben abziehen.Montieren
Die Zunge an der Vorderseite des Beifah-
rersitzes, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken, den Sitz dann in
die ursprüngliche Lage bringen und an-
schließend festschrauben.Fahrersitz
Fahrersitz abnehmen
1. Den Beifahrersitz abnehmen.
2. Die Beifahrersitz-Halterung losschrau-
ben und dann den Fahrersitz nach
oben abziehen.

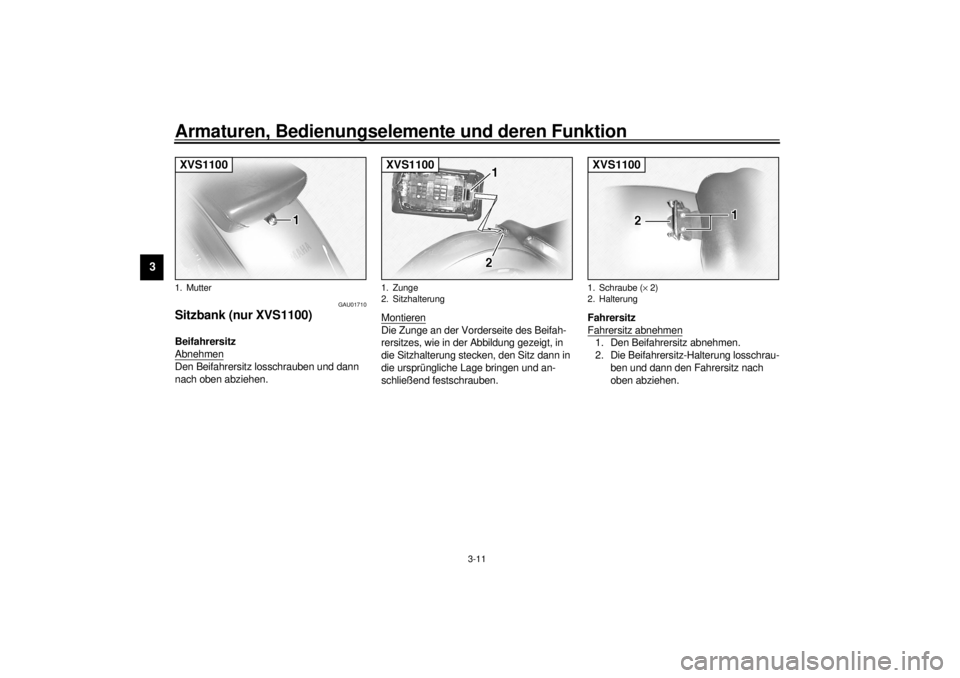

1. MutterXVS1100
1. Zunge
2. SitzhalterungXVS1100
1. Schraube (´ 2)
2. HalterungXVS1100
G_5pb.book Page 11 Thursday, October 5, 2000 2:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-12
3
Fahrersitz montieren1. Die Zungen an der Vorderseite des
Fahrersitzes, wie in der Abbildung ge-
zeigt, in die entsprechenden Sitzhalte-
rungen stecken und den Sitz dann in
die ursprüngliche Lage bringen.
2. Die abgenommene Halterung wieder
festschrauben.
3. Den Beifahrersitz montieren.HINWEIS:_ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. _
GAU03202
Sitzbank (nur XVS1100A) Beifahrersitz
AbnehmenDen Beifahrersitz losschrauben und dann
nach oben abziehen.Montieren
Die Zunge an der Vorderseite des Bei-
fahrersitzes, wie in der Abbildung gezeigt,
in die Sitzhalterung stecken, den Sitz
dann in die ursprüngliche Lage bringen
und anschließend festschrauben.

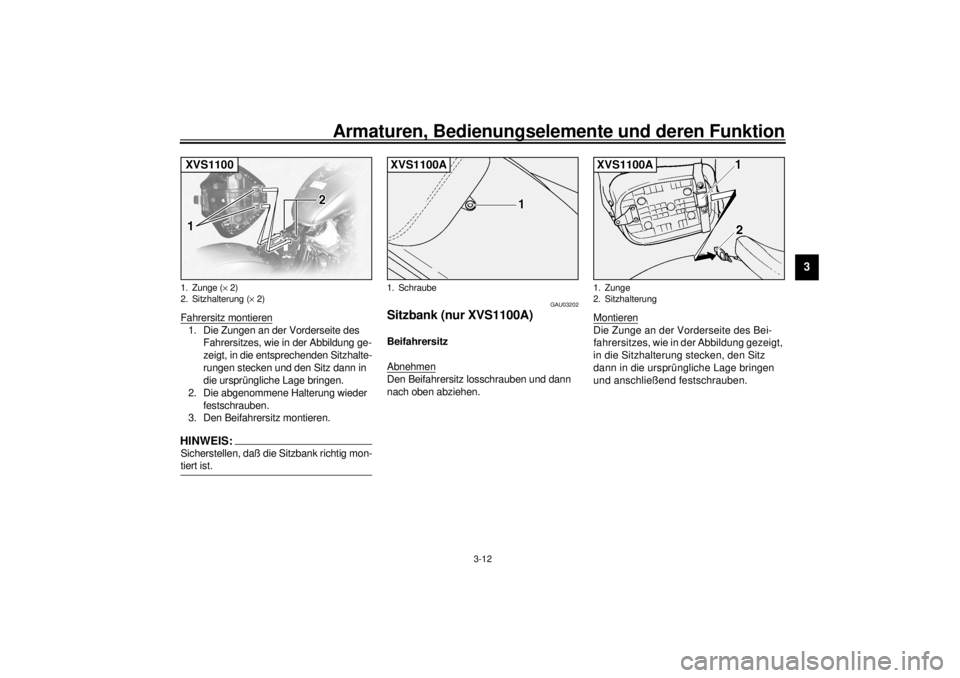

1. Zunge (´ 2)
2. Sitzhalterung (´ 2)XVS1100
1. SchraubeXVS1100A
1. Zunge
2. SitzhalterungXVS1100A
G_5pb.book Page 12 Thursday, October 5, 2000 2:04 PM

Armaturen, Bedienungselemente und deren Funktion
3-13
3
Fahrersitz
Abnehmen1. Den Beifahrersitz abnehmen.
2. Den Fahrersitz losschrauben und
dann nach oben abziehen.Montieren
1. Die Zungen an der Vorderseite des
Fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterungen stecken,
den Sitz dann in die ursprüngliche
Lage bringen und anschließend fest-
schrauben.
2. Den Beifahrersitz montieren.HINWEIS:_ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. _
GAU00260
Helmhalter Zum Öffnen den Schlüssel in das Schloß
stecken und dann wie in der Abbildung ge-
zeigt drehen.
Zum Abschließen den Helmhalter in die
Ausgangsstellung (Verriegelungsstellung)
bringen und dann den Schlüssel abziehen.
GW000030
WARNUNG
_ Niemals mit einem am Helmhalter an-
gehängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf die-
se Weise einen Sturz oder Unfall verur-
sachen. _

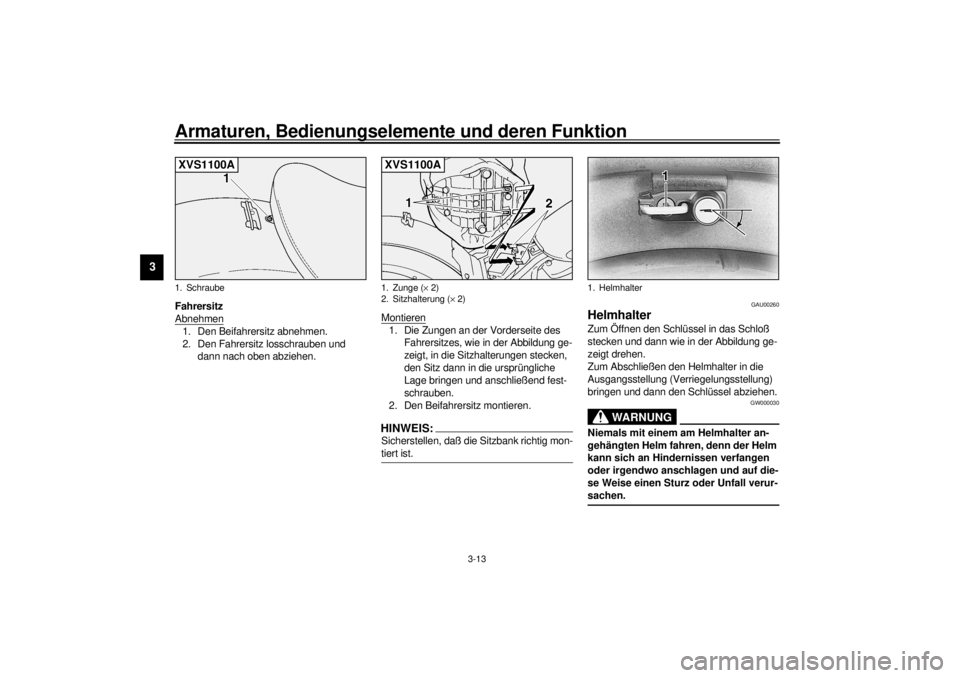

1. SchraubeXVS1100A
1. Zunge (´ 2)
2. Sitzhalterung (´ 2)XVS1100A
1. Helmhalter
