YAMAHA XVS1100 2001 Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
8-2
8
Quantità
Senza sostituzione
dell’elemento filtrante 3,0 L
Con sostituzione
dell’elemento filtrante 3,1 L
Quantità totale (motore a
secco) 3,6 L
Olio del cardano
Tipo Olio per ingranaggi ipoidi SAE 80
(API GL4) oppure olio multigrado
per ingranaggi ipoidi SAE 80W-90
Quantità 0,2 L
Filtro ariaElemento tipo secco
Carburante
Tipo Benzina normale senza piombo
Capacità del serbatoio del
carburante 17 L
Riserva 4,5 L
Carburatore
Fa bb r i c a n t e M I KU N I
Modello ´ quantità BSR37 ´ 2
ATTENZIONE:Assicurarsi di usare olio motore che non contiene modifica-
tori antifrizione. Gli oli motore per automobili (spesso definiti
“ENERGY CONSERVING II”) contengono additivi antifrizio-
ne che causano scivolamenti della frizione e/o frizione dello
starter, risultando in una minore durata dei componenti e
prestazioni motore inferiori.
Candela
Fabbricante/modèle NGK / BPR7ES o
DENSO / W22EPR-U
Distanza 0,7–0,8 mm
Tipo di frizioneUmida, a più dischi
Trasmissione
Sistema di riduzione primaria Ingranaggio cilindrico
Rapporto di riduzione primaria 1,660
Sistema di riduzione
secondaria Trasmissione ad albero
Rapporto di riduzione
secondaria 2,875
Tipo di trasmissione A 5 rapporti, sempre in presa
Selettore cambio Azionamento con il piede sinistro
Rapporti di riduzione
1ª 2,353
2ª 1,667
3ª 1,286
4ª 1,032
5ª 0,853
Parte ciclistica
Tipo di telaio Telaio di sostegno doppio
Angolo di incidenza 33°
Avancorsa
XVS1100 136 mm
XVS1100A 132 mm
H_5pb.book Page 2 Monday, December 4, 2000 11:31 AM

CARATTERISTICHE TECNICHE
8-3
8
Pneumatici
XVS1100
Anteriore
Tipo A camera d’aria
Misura 110/90-18 61S
Fabbricante/
modello Bridgestone / EXEDRA L309
Dunlop / K555F
Po st e r i o re
Tipo A camera d’aria
Misura 170/80-15 M/C 77S
Fabbricante/
modello Bridgestone / EXEDRA G546
Dunlop / K555
Carico massimo* 200 kg
Pressione di gonfiaggio dei
pneumatici (misurata sui
pneumatici freddi)
Fino a 90 kg*
Anteriore 200 kPa (2,00 kg/cm
2, 2,00 bar)
Posteriore 225 kPa (2,25 kg/cm2, 2,25 bar)
90 kg–massimo*
Anteriore 225 kPa (2,25 kg/cm2, 2,25 bar)
Posteriore 250 kPa (2,50 kg/cm2, 2,50 bar)
* Peso totale del pilota, del passeggero, del carico e degli accessoriXVS1100A
Anteriore
Tipo A camera d’aria
Misura 130/90-16 67S
Fabbricante/
modello Dunlop / D404F
Po s t e r i o r e
Tipo A camera d’aria
Misura 170/80-15 M/C 77S
Fabbricante/
modello Dunlop / D404G
Carico massimo* 200 kg
Pressione di gonfiaggio dei
pneumatici (misurata sui
pneumatici freddi)
Fino a 90 kg*
Anteriore 225 kPa (2,25 kg/cm
2, 2,25 bar)
Posteriore 225 kPa (2,25 kg/cm2, 2,25 bar)
90 kg–massimo*
Anteriore 225 kPa (2,25 kg/cm2, 2,25 bar)
Posteriore 250 kPa (2,50 kg/cm2, 2,50 bar)
* Peso totale del pilota, del passeggero, del carico e degli accessori
H_5pb.book Page 3 Monday, December 4, 2000 11:31 AM

CARATTERISTICHE TECNICHE
8-4
8
Ruote
XVS1100
Anteriore
Tipo Ruota a raggi
Misura 18 ´ 2,15
Po s t e r i o r e
Tipo Ruota a raggi
Misura 15 M/C ´ MT 4,50
XVS1100A
Anteriore
Tipo Ruota a raggi
Misura 16 ´ 3,00
Po s t e r i o r e
Tipo Ruota a raggi
Misura 15 M/C ´ MT 4,50
Freni
Anteriore
Tipo Freno a dopplo disco
Funzionamento Azionamento con la mano
destra
Fluido DOT 4
Po s t e r i o r e
Tipo Freno a sigbolo disco
Funzionamento Azionamento con il piede destro
Fluido DOT 4Sospensione
Anteriore Forcella telescopica
Posteriore Forcellone (sospensione a
collegamento)
Molla/ammortizzatore
Anteriore Molla elicoidale / ammortizza-
tore a bagno d’olio
Posteriore Molla elicoidale / ammortizza-
tore a gas-bagno d’olio, preca-
rica molla regolabile
Corsa della ruota
Anteriore 140 mm
Posteriore 113 mm
Parte elettrica
Sistema di accensione Accensione a bobina
transistorizzata (digitale)
Sistema di generatore
Tipo Magnete CA
Uscita standard
XVS1100 14V, 305 W 5.000 giri/min
XVS1100A 14V, 350 W 5.000 giri/min
Batteria
Modello GT14B-4
Tensione, capacità 12 V, 12 Ah
Tipo di faroLampadina al quarzo (alogena)
H_5pb.book Page 4 Monday, December 4, 2000 11:31 AM

CARATTERISTICHE TECNICHE
8-5
8
Tensione e wattaggio della lampadina ´ quantità
Faro 12 V, 60/55 W ´ 1
Luce ausiliaria 12 V, 4 W ´ 1
Lampada biluce fanalino/stop 12 V, 5/21 W ´ 1
Indicatore di direzione 12 V, 21 W ´ 4
Luce pannello strumenti 14 V, 1,4 W ´ 2
Spia del livello dell’olio 12 V, 1,7 W ´ 1
Spia del folle 12 V, 1,7 W ´ 1
Spia degli indicatori di
direzione 12 V, 1,7 W ´ 1
Spia problemi al motore 12 V, 1,7 W ´ 1
Spia abbagliante 12 V, 1,7 W ´ 1
Fusibili
Fusible principale 30 A
Fusible dell’impianto di
segnalazione 10 A
Fusible del contachilometri 5 A
Fusible dell’accensione 10 A
Fusible del faro 15 A
Fusible del riscaldatore del
carburatore 15 A
H_5pb.book Page 5 Monday, December 4, 2000 11:31 AM

INFORMAZIONI PER I CONSUMATORI
9
Numeri di identificazione ................................................................... 9-1
Numero di identificazione della chiave .............................................. 9-1
Numero di identificazione del veicolo ................................................ 9-1
Etichetta del modello ......................................................................... 9-2
H_5pb.book Page 1 Monday, December 4, 2000 11:31 AM

9-1
9
HAU01039
9-INFORMAZIONI PER I CONSUMATORI
HAU02944
Numeri di identificazione Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
1. NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:CA-02I2. NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:CA-02I3. INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:CA-01IHAU01041
Numero di identificazione della
chiave Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ri-
portare questo numero nell’apposito spazio
ed usarlo come riferimento per ordinare
una chiave nuova.
HAU01043
Numero di identificazione del
veicolo Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:@ Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per immatricolarlo presso le auto-
rità competenti. @
1. Numero di identificazione della chiave
1. Numero di identificazione del veicolo
H_5pb.book Page 1 Monday, December 4, 2000 11:31 AM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU01804*
Etichetta del modello L’etichetta del modello è applicata al telaio
sotto alla sella del pilota (vedere pagina
3-11 [XVS1100] o 3-13 [XVS1100A] per le
procedure di rimozione e di installazione
della sella del pilota). Riportare le informa-
zioni di questa etichetta nell’apposito spa-
zio. Queste informazioni sono necessarie
per ordinare i ricambi presso i concessiona-
ri Yamaha.1. Etichetta del modello
H_5pb.book Page 2 Monday, December 4, 2000 11:31 AM

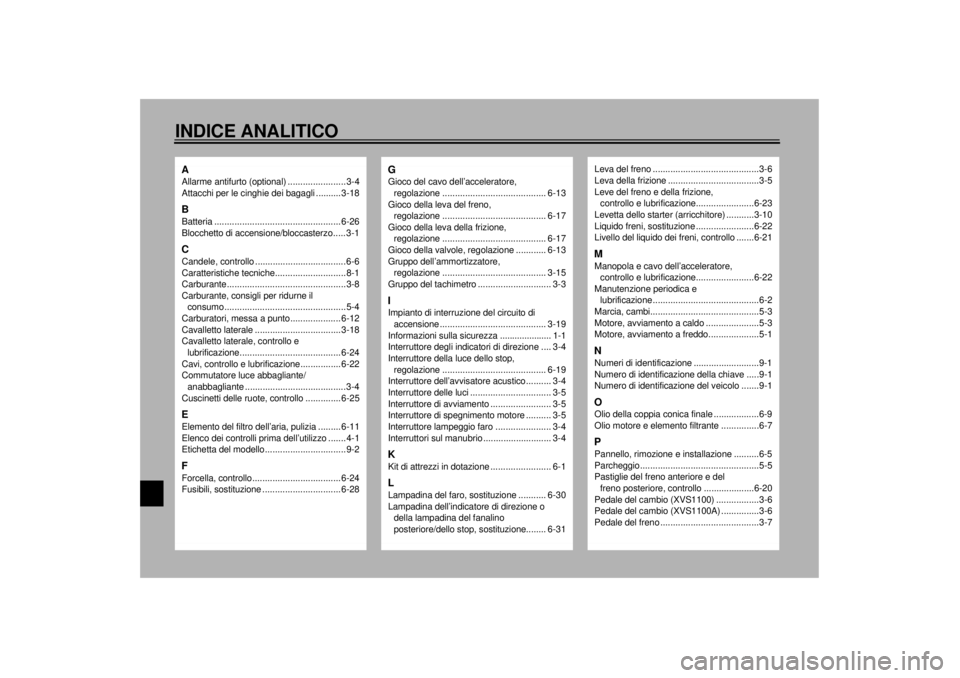

10-INDICE ANALITICOAAllarme antifurto (optional) ....................... 3-4
Attacchi per le cinghie dei bagagli .......... 3-18BBatteria .................................................. 6-26
Blocchetto di accensione/bloccasterzo..... 3-1CCandele, controllo ....................................6-6
Caratteristiche tecniche............................8-1
Carburante...............................................3-8
Carburante, consigli per ridurne il
consumo................................................5-4
Carburatori, messa a punto.................... 6-12
Cavalletto laterale .................................. 3-18
Cavalletto laterale, controllo e
lubrificazione........................................ 6-24
Cavi, controllo e lubrificazione................ 6-22
Commutatore luce abbagliante/
anabbagliante ........................................3-4
Cuscinetti delle ruote, controllo .............. 6-25EElemento del filtro dell’aria, pulizia ......... 6-11
Elenco dei controlli prima dell’utilizzo.......4-1
Etichetta del modello................................9-2FForcella, controllo................................... 6-24
Fusibili, sostituzione ............................... 6-28
GGioco del cavo dell’acceleratore,
regolazione ......................................... 6-13
Gioco della leva del freno,
regolazione ......................................... 6-17
Gioco della leva della frizione,
regolazione ......................................... 6-17
Gioco della valvole, regolazione ............ 6-13
Gruppo dell’ammortizzatore,
regolazione ......................................... 3-15
Gruppo del tachimetro ............................. 3-3IImpianto di interruzione del circuito di
accensione .......................................... 3-19
Informazioni sulla sicurezza ..................... 1-1
Interruttore degli indicatori di direzione .... 3-4
Interruttore della luce dello stop,
regolazione ......................................... 6-19
Interruttore dell’avvisatore acustico.......... 3-4
Interruttore delle luci ................................ 3-5
Interruttore di avviamento ........................ 3-5
Interruttore di spegnimento motore .......... 3-5
Interruttore lampeggio faro ...................... 3-4
Interruttori sul manubrio ........................... 3-4KKit di attrezzi in dotazione ........................ 6-1LLampadina del faro, sostituzione ........... 6-30
Lampadina dell’indicatore di direzione o
della lampadina del fanalino
posteriore/dello stop, sostituzione........ 6-31
Leva del freno ..........................................3-6
Leva della frizione ....................................3-5
Leve del freno e della frizione,
controllo e lubrificazione.......................6-23
Levetta dello starter (arricchitore) ...........3-10
Liquido freni, sostituzione .......................6-22
Livello del liquido dei freni, controllo .......6-21MManopola e cavo dell’acceleratore,
controllo e lubrificazione.......................6-22
Manutenzione periodica e
lubrificazione..........................................6-2
Marcia, cambi...........................................5-3
Motore, avviamento a caldo .....................5-3
Motore, avviamento a freddo....................5-1NNumeri di identificazione ..........................9-1
Numero di identificazione della chiave .....9-1
Numero di identificazione del veicolo .......9-1OOlio della coppia conica finale ..................6-9
Olio motore e elemento filtrante ...............6-7PPannello, rimozione e installazione ..........6-5
Parcheggio...............................................5-5
Pastiglie del freno anteriore e del
freno posteriore, controllo ....................6-20
Pedale del cambio (XVS1100) .................3-6
Pedale del cambio (XVS1100A) ...............3-6
Pedale del freno .......................................3-7
H_5pb.book Page 1 Monday, December 4, 2000 11:31 AM

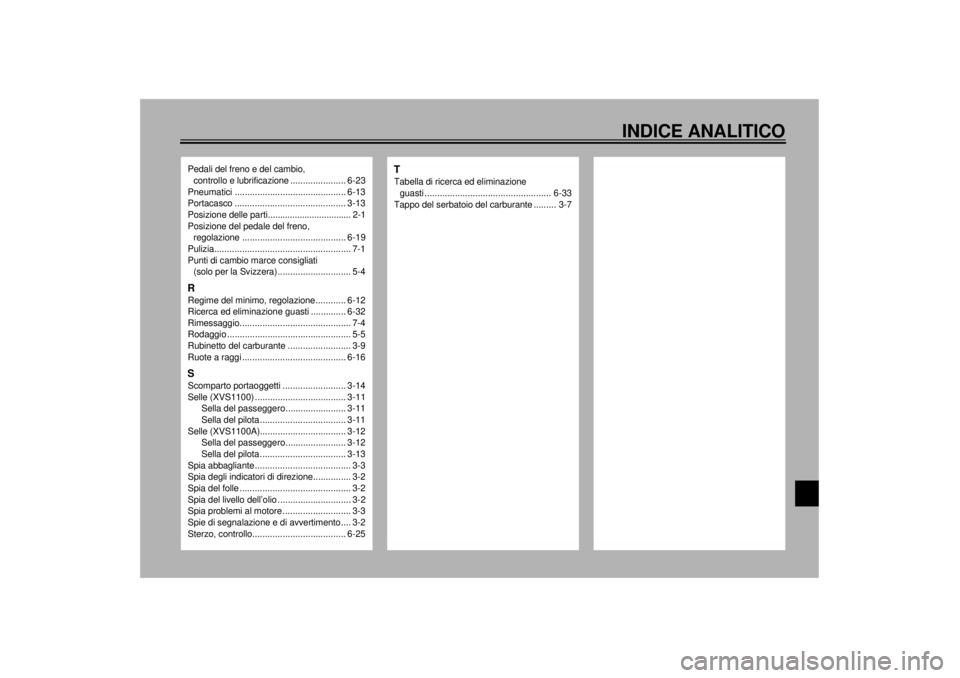

INDICE ANALITICO
Pedali del freno e del cambio,
controllo e lubrificazione ...................... 6-23
Pneumatici ............................................ 6-13
Portacasco ............................................ 3-13
Posizione delle parti.................................. 2-1
Posizione del pedale del freno,
regolazione ......................................... 6-19
Pulizia...................................................... 7-1
Punti di cambio marce consigliati
(solo per la Svizzera)............................. 5-4RRegime del minimo, regolazione............ 6-12
Ricerca ed eliminazione guasti .............. 6-32
Rimessaggio............................................ 7-4
Rodaggio ................................................. 5-5
Rubinetto del carburante ......................... 3-9
Ruote a raggi ......................................... 6-16SScomparto portaoggetti ......................... 3-14
Selle (XVS1100) .................................... 3-11
Sella del passeggero........................ 3-11
Sella del pilota .................................. 3-11
Selle (XVS1100A).................................. 3-12
Sella del passeggero........................ 3-12
Sella del pilota .................................. 3-13
Spia abbagliante ...................................... 3-3
Spia degli indicatori di direzione............... 3-2
Spia del folle ............................................ 3-2
Spia del livello dell’olio ............................. 3-2
Spia problemi al motore ........................... 3-3
Spie di segnalazione e di avvertimento .... 3-2
Sterzo, controllo..................................... 6-25
TTabella di ricerca ed eliminazione
guasti .................................................. 6-33
Tappo del serbatoio del carburante ......... 3-7
H_5pb.book Page 2 Monday, December 4, 2000 11:31 AM

F_5eb_Toc0.fm Page 2 Wednesday, February 2, 2000 2:02 PM
