Fahrzeugbeschreibung
2
Linke Seitenansicht (nur XVS1100) ................................................... 2-1
Rechte Seitenansicht (nur XVS1100) ................................................ 2-2
Linke Seitenansicht (nur XVS1100A) ................................................. 2-3
Rechte Seitenansicht (nur XVS1100A) .............................................. 2-4
Bedienungselemente, Instrumente (XVS1100, XVS1100A) .............. 2-5
U5PBG1.book Page 1 Friday, September 7, 2001 9:26 AM

2-1
2
GAU00026

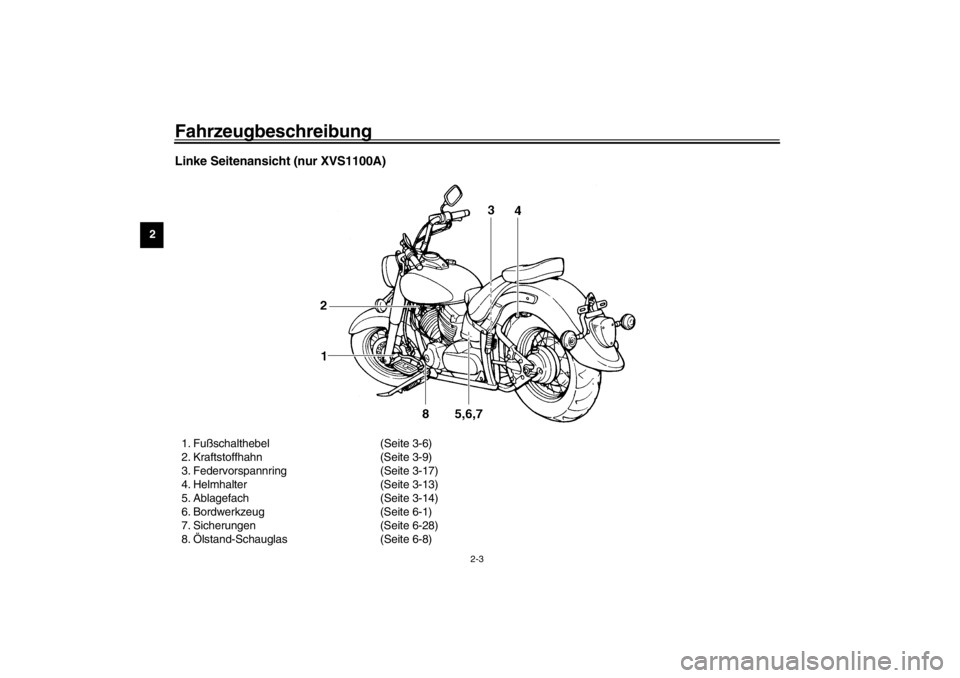

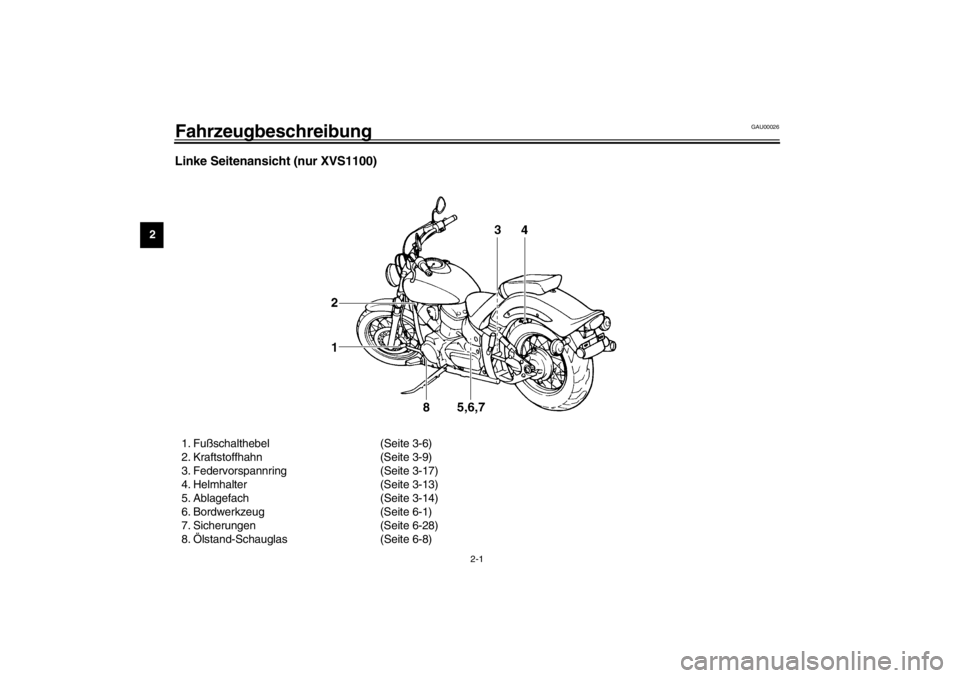

2-Fahrzeugbeschreibung Linke Seitenansicht (nur XVS1100)1. Fußschalthebel (Seite 3-6)
2. Kraftstoffhahn (Seite 3-9)
3. Federvorspannring (Seite 3-17)
4. Helmhalter (Seite 3-13)
5. Ablagefach (Seite 3-14)
6. Bordwerkzeug (Seite 6-1)
7. Sicherungen (Seite 6-28)
8.Ölstand-Schauglas (Seite 6-8)
U5PBG1.book Page 1 Friday, September 7, 2001 9:26 AM

Fahrzeugbeschreibung
2-2
2

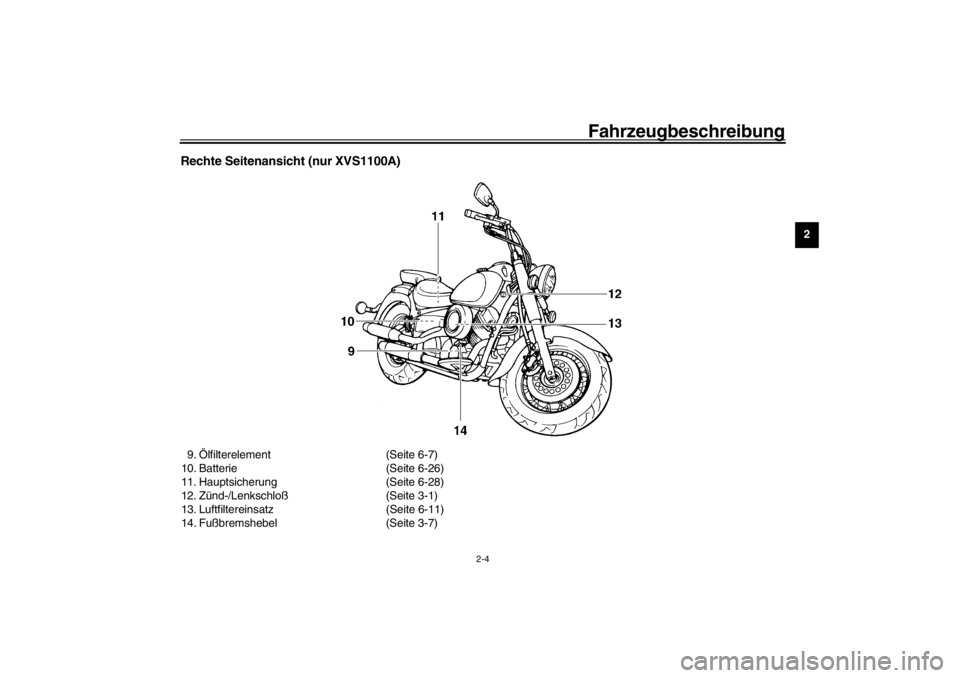

Rechte Seitenansicht (nur XVS1100)9.Ölfilterelement (Seite 6-7)
10. Batterie (Seite 6-26)
11. Hauptsicherung (Seite 6-28)
12. Zünd-/Lenkschloß(Seite 3-1)
13. Luftfiltereinsatz (Seite 6-11)
14. Fußbremshebel (Seite 3-7)
U5PBG1.book Page 2 Friday, September 7, 2001 9:26 AM

Fahrzeugbeschreibung
2-3
2
Linke Seitenansicht (nur XVS1100A)1. Fußschalthebel (Seite 3-6)
2. Kraftstoffhahn (Seite 3-9)
3. Federvorspannring (Seite 3-17)
4. Helmhalter (Seite 3-13)
5. Ablagefach (Seite 3-14)
6. Bordwerkzeug (Seite 6-1)
7. Sicherungen (Seite 6-28)
8.Ölstand-Schauglas (Seite 6-8)
U5PBG1.book Page 3 Friday, September 7, 2001 9:26 AM

Fahrzeugbeschreibung
2-4
2
Rechte Seitenansicht (nur XVS1100A)9.Ölfilterelement (Seite 6-7)
10. Batterie (Seite 6-26)
11. Hauptsicherung (Seite 6-28)
12. Zünd-/Lenkschloß(Seite 3-1)
13. Luftfiltereinsatz (Seite 6-11)
14. Fußbremshebel (Seite 3-7)
U5PBG1.book Page 4 Friday, September 7, 2001 9:26 AM

Fahrzeugbeschreibung
2-5
2

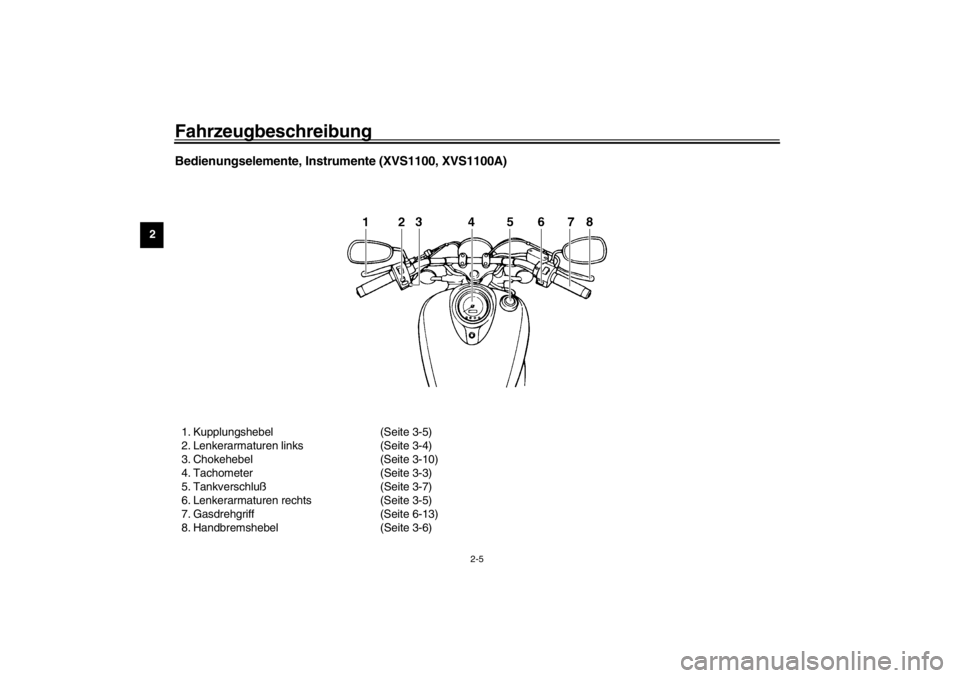

Bedienungselemente, Instrumente (XVS1100, XVS1100A)1. Kupplungshebel (Seite 3-5)
2. Lenkerarmaturen links (Seite 3-4)
3. Chokehebel (Seite 3-10)
4. Tachometer (Seite 3-3)
5. Tankverschluß(Seite 3-7)
6. Lenkerarmaturen rechts (Seite 3-5)
7. Gasdrehgriff (Seite 6-13)
8. Handbremshebel (Seite 3-6)
U5PBG1.book Page 5 Friday, September 7, 2001 9:26 AM

Armaturen, Bedienungselemente und deren Funktion
3
Zünd-/Lenkschloß ............................................................................. 3-1
Warn- und Kontrolleuchten ................................................................ 3-2
Tachometer ....................................................................................... 3-3
Diebstahlanlage (Sonderzubehör) .................................................... 3-4
Lenkerarmaturen ............................................................................... 3-4
Kupplungshebel ................................................................................. 3-5
Fußschalthebel (nur XVS1100) .......................................................... 3-6
Fußschalthebel (nur XVS1100A) ....................................................... 3-6
Handbremshebel ............................................................................... 3-6
Fußbremshebel ................................................................................. 3-7
Ta n k v e r s c h l uß ................................................................................... 3-7
Kraftstoff ............................................................................................ 3-8
Kraftstoffhahn .................................................................................... 3-9
Chokehebel ..................................................................................... 3-10
Sitzbank (nur XVS1100)................................................................... 3-11
Sitzbank (nur XVS1100A) ................................................................ 3-12
Helmhalter ....................................................................................... 3-13
Ablagefach ...................................................................................... 3-14
Federbein einstellen ........................................................................ 3-15
Spanngurt-Halterungen ................................................................... 3-18
Seitenständer .................................................................................. 3-18
Zündunterbrechungs- und Anlaßsperrschalter-System .................. 3-19
U5PBG1.book Page 1 Friday, September 7, 2001 9:26 AM

3-1
3
GAU00027
3-Armaturen, Bedienungselemente und deren Funktion
GAU00029

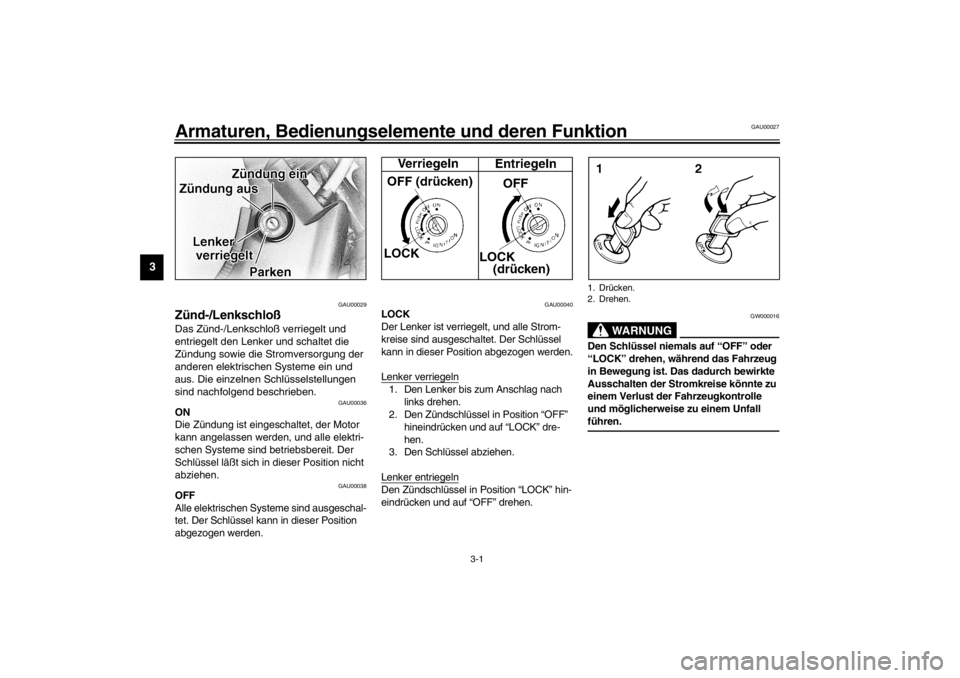

Zünd-/Lenkschloß Das Zünd-/Lenkschloß verriegelt und
entriegelt den Lenker und schaltet die
Zündung sowie die Stromversorgung der
anderen elektrischen Systeme ein und
aus. Die einzelnen Schlüsselstellungen
sind nachfolgend beschrieben.
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel kann in dieser Position
abgezogen werden.
GAU00040
LOCK
Der Lenker ist verriegelt, und alle Strom-
kreise sind ausgeschaltet. Der Schlüssel
kann in dieser Position abgezogen werden.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel in Position “OFF”
hineindrücken und auf “LOCK” dre-
hen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Zündschlüssel in Position “LOCK” hin-
eindrücken und auf “OFF” drehen.
GW000016
WARNUNG
_ Den Schlüssel niemals auf “OFF” oder
“LOCK” drehen, während das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle
und möglicherweise zu einem Unfall
führen. _1. Drücken.
2. Drehen.
U5PBG1.book Page 1 Friday, September 7, 2001 9:26 AM

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU01590
(Parken)
Zuerst den Lenker verriegeln und dann den
Zündschlüssel auf “” drehen.
Der Lenker ist verriegelt, und die Park-
beleuchtung, bestehend aus Standlicht
vorn und Rücklicht, ist eingeschaltet. Die
anderen elektrischen Systeme sind aus-
geschaltet. Der Schlüssel läßt sich in die-
ser Position abziehen.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit in dieser Zünd-
schloßstellung kann die eingeschaltete
Parkbeleuchtung die Batterie entladen. _
GAU03034

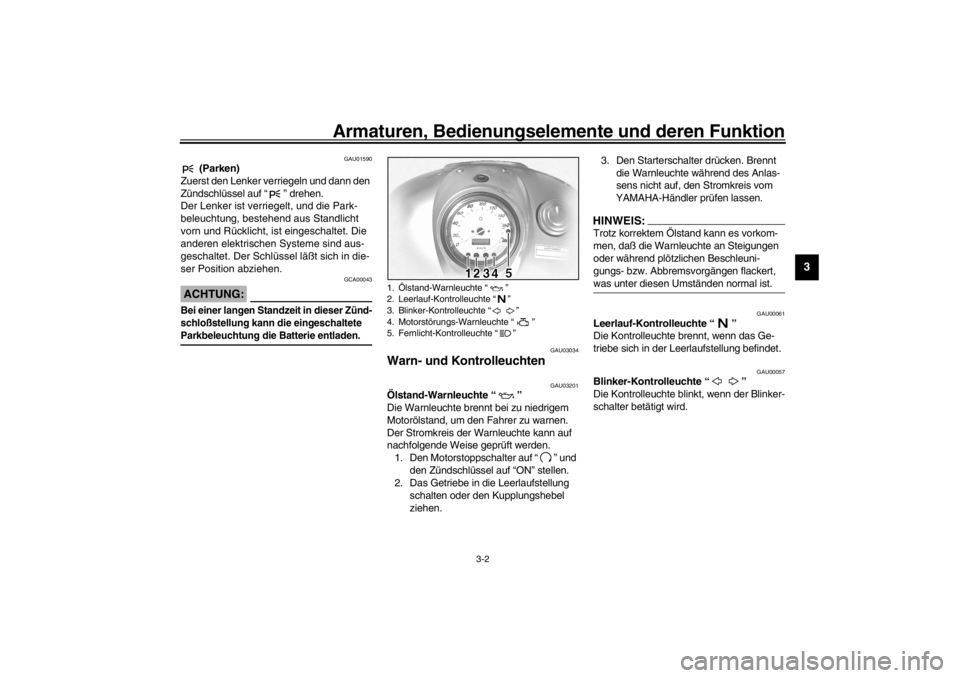

Warn- und Kontrolleuchten
GAU03201
Ölstand-Warnleuchte “”
Die Warnleuchte brennt bei zu niedrigem
Motorölstand, um den Fahrer zu warnen.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “” und
den Zündschlüssel auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten oder den Kupplungshebel
ziehen.3. Den Starterschalter drücken. Brennt
die Warnleuchte während des Anlas-
sens nicht auf, den Stromkreis vom
YAMAHA-Händler prüfen lassen.
HINWEIS:_ Trotz korrektem Ölstand kann es vorkom-
men, daß die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
was unter diesen Umständen normal ist. _
GAU00061
Leerlauf-Kontrolleuchte “”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU00057
Blinker-Kontrolleuchte “”
Die Kontrolleuchte blinkt, wenn der Blinker-
schalter betätigt wird.
1.Ölstand-Warnleuchte “”
2. Leerlauf-Kontrolleuchte “”
3. Blinker-Kontrolleuchte “”
4. Motorstörungs-Warnleuchte “”
5. Fernlicht-Kontrolleuchte “”
U5PBG1.book Page 2 Friday, September 7, 2001 9:26 AM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU03192
Motorstörungs-Warnleuchte “”
Falls Störungen in einem der Stromkreise
des Motors auftreten, brennt oder blinkt die
Warnleuchte. In diesem Fall die Strom-
kreis-Prüfeinrichtung des Motorrads vom
YAMAHA-Händler überprüfen lassen.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “” stel-
len.
2. Den Zündschlüssel auf “ON” stellen.
Brennt die Warnleuchte nicht auf, den
Stromkreis vom YAMAHA-Händler
prüfen lassen.
GAU00063
Fernlicht-Kontrolleuchte “”
Die Kontrolleuchte brennt bei eingeschal-
tetem Fernlicht.
GAU03193
Tachometer Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf.
Mit einem Druck auf den Knopf “TRIP”
schaltet das Display zwischen den Be-
triebsarten “ODO” (odometer = Kilometer-
zähler) und “TRIP” (tripmeter = Tageskilo-
meterzähler) um.Um den Tageskilometerzähler auf Null
zurückzusetzen, aus der Tageskilometer-
zähler-Betriebsart (TRIP) den Knopf
“TRIP” wenigstens eine Sekunde lang
gedrückt halten. Mit dem Tageskilometer-
zähler kann z. B. die durchschnittliche
Reichweite einer Tankfüllung ermittelt
werden, was die Planung von Tankinter-
vallen erlaubt.
HINWEIS:_ Zwar ist dieses Motorrad nicht mit einem
Drehzahlmesser, dafür aber mit einem
Drehzahlbegrenzer ausgestattet; dieser
verhindert, daß die Motordrehzahl
ca. 6.800 U/min bzw. die Fahrgeschwin-
digkeit ca. 175 km/h überschreitet. _
1.“TRIP”-Knopf
2. (Tages-)Kilometerzähler
