ESPECIFICACIONES
8-2
8
Cantidad
Sin sustitución del filtro de
aceite 3,0 L
Con sustitución del filtro de
aceite 3,1 L
Cantidad total (motor en seco) 3,6 L
Aceite de engranaje finale
Tipo Aceite de engranajes hipoidales
SAE 80 (API GL4)
o aceite de engranajes hipoidales
multigrado SAE 80W-90
Cantidad 0,2 L
Filtro de aireElemento tipo seco
Gasolina
TipoÚNICAMENTE GASOLINA
NORMAL SIN PLOMO
Capacidad del depósito de
gasolina 17 L
Reserva 4,5 L
Carburador
Fabricante MIKUNI
Modelo × cantidad BSR37 × 2
ATENCION:Asegúrese de emplear aceites de motor que no contengan modificado-
res antifricción. Los aceites para motores de automóviles de pasajeros
(que tienen normalmente la etiqueta “ENERGY CONSERVING II”)
contienen aditivos antifricción que causan el patinaje del embrague y/
o del embrague del arrancador, lo cual reduce la vida útil del compo-
nente y degrada el rendimiento del motor.
Bujía
Fabricante/modelo NGK / BPR7ES o
DENSO / W22EPR-U
Huelgo 0,7–0,8 mm
Tipo de embraqueHúmedo, automático centrífugo
Transmisión
Sistema de reducción primaria Engranaje recto
Relación de reducción primaria 1,660
Sistema de reducción secundaria Transmisión de cadena
Relación de reducción secundaria 2,875
Tipo de transmisión 5 velocidades de engrane constante
Operación Con el pie izquierdo
Relación de engranajes
1
a
2,353
2
a
1,667
3
a
1,286
4
a
1,032
5
a
0,853
Chasis
Tipo de bastidor Bastidor doble
Angulo del eje delantero 33°
Base del ángulo de inclinación
XVS1100136 mm
XVS1100A132 mm
U5PBS1.book Page 2 Friday, June 15, 2001 4:36 PM

ESPECIFICACIONES
8-3
8
Neumáticos
XVS1100
Delantero
Tipo Neumático con cámara
Ta m año 110/90-18 61S
110/90-18 M/C 61S
Fabricante/modelo Bridgestone / EXEDRA L309
Dunlop / K555F
Trasero
Tipo Neumático con cámara
Ta m año 170/80-15 M/C 77S
Fabricante/modelo Bridgestone / EXEDRA G546
Dunlop / K555
Carga máxima* 200 kg
Presión de aire neumáticos
(media con los neumáticos frío)
Hasta 90 kg*
Delantero 200 kPa (2,00 kgf/cm
2, 2,00 bar)
Trasero 225 kPa (2,25 kgf/cm2, 2,25 bar)
90 kg–máxima*
Delantero 225 kPa (2,25 kgf/cm2, 2,25 bar)
Trasero 250 kPa (2,50 kgf/cm2, 2,50 bar)
* Peso total del conductor, el pasajero, el equipaje y los accesoriosXVS1100A
Delantero
Tipo Neumático con cámara
Ta m año 130/90-16 67S
130/90-16 M/C 67S
Fabricante/modelo Dunlop / D404F
Trasero
Tipo Neumático con cámara
Ta m año 170/80-15 M/C 77S
Fabricante/modelo Dunlop / D404G
Carga máxima* 200 kg
Presión de aire neumáticos
(media con los neumáticos frío)
Hasta 90 kg*
Delantero 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Trasero 225 kPa (2,25 kgf/cm2, 2,25 bar)
90 kg–máxima*
Delantero 225 kPa (2,25 kgf/cm2, 2,25 bar)
Trasero 250 kPa (2,50 kgf/cm2, 2,50 bar)
* Peso total del conductor, el pasajero, el equipaje y los accesorios
U5PBS1.book Page 3 Friday, June 15, 2001 4:36 PM

ESPECIFICACIONES
8-4
8
Ruedas
XVS1100
Delantero
Tipo Rueda de radios
Ta m año18 × 2,15
Trasero
Tipo Rueda de radios
Ta m año15 M/C × MT 4,50
XVS1100A
Delantero
Tipo Rueda de radios
Ta m año16 × 3,00
Trasero
Tipo Rueda de radios
Ta m año15 M/C × MT 4,50
Freno
Delantero
Tipo Freno de disco doble
Operación Con mano derecha
Líquido DOT 4
Trasero
Tipo Freno de disco sencillo
Operación Con pie derecho
Líquido DOT 4Suspensión
Delantero Horqulla telescópica
Trasero Brazo oscilante
(suspensión articulada)
Resorte/amortiguador
Delantero Resorte en espiral / amortiguador de
aceite
Trasero Resorte de bobina / amortiguador
de gas-aceite
Trayectoria de la rueda
Delantero 140 mm
Trasero 113 mm
Sistema eléctrico
Sistema de encendido Encendido por bobina
transistorizada (digital)
Sistema estándar
Modelo Magneto de C.A.
Salida estándar
XVS110014 V, 305 W 5.000 r/min
XVS1100A14 V, 350 W 5.000 r/min
Batería
Modelo GT14B-4
Vataje, capacidad 12 V, 12 Ah
Tipo del faroBombilla de cuarzo (halógena)
U5PBS1.book Page 4 Friday, June 15, 2001 4:36 PM

ESPECIFICACIONES
8-5
8
Vataje de bombilla ×
cantidad
Faro 12 V, 60/55 W × 1
Luz de posición 12 V, 4 W × 1
Luz de freno/piloto trasero 12 V, 5/21 W × 1
Luz de intermitencia 12 V, 21 W × 4
Luz de la instrumentación 14 V, 1,4 W × 2
Luz de aviso del nivel de aceite 12 V, 1,7 W × 1
Luz indicadora de punto muerto 12 V, 1,7 W × 1
Luz indicadora de intermitencia 12 V, 1,7 W × 1
Luz de aviso de avería del motor 12 V, 1,7 W × 1
Testigo de luces de carretera 12 V, 1,7 W × 1
Fusibles
Fusible principal 30 A
Fusible del sistema de
intermitencia 10 A
Fusible de reserva
(cuentakilómetros) 5 A
Fusible del encendido 10 A
Fusible del faro 15 A
Fusible del calentador del
carburador 15 A
U5PBS1.book Page 5 Friday, June 15, 2001 4:36 PM

ESPECIFICACIONES
8-6
8
SAU03941
Tabla de conversión CS-03STodos los datos de especificaciones que figuran en este manual se
expresan en SI y UNIDADES MÉTRICAS.
Utilice esta tabla para convertir los valores en unidades
MÉTRICAS a unidades IMPERIALES.
Ejemplo:
MÉTRICO FACTOR DE
CONVERSIÓNIMPERIAL
2 mm× 0,03937 = 0,08 in
Tabla de conversión
SISTEMA MÉTRICO A SISTEMA IMPERIAL
Unidad métrica Factor de conversión Unidad imperial
Par torsorm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lb
in·lb
ft·lb
in·lb
Pesokg
g× 2,205× 0,03527lb
oz
Velocidad km/h× 0,6214 mi/h
Distanciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumen,
Capacidadcc (cm
3)
cc (cm3)
L (litros)
L (litros)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Varioskgf/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lb/in
2)
°F
U5PBS1.book Page 6 Friday, June 15, 2001 4:36 PM

U5PBS1.book Page 7 Friday, June 15, 2001 4:36 PM

INFORMACIÓN PARA EL CONSUMIDOR
9
Números de identificación ............................................................................ 9-1
Número de identificación de la llave ............................................................. 9-1
Número de identificación del vehículo ......................................................... 9-1
Etiqueta del modelo ....................................................................................... 9-2
U5PBS1.book Page 1 Friday, June 15, 2001 4:36 PM

9-1
9
SAU01039
9-INFORMACIÓN PARA EL CONSUMIDOR
SAU02944
Números de identificación Anote el número de identificación de la llave, el
número de identificación del vehículo y los da-
tos de la etiqueta del modelo en los espacios pre-
vistos más abajo para utilizarlos como
referencia cuando solicite repuestos a un conce-
sionario Yamaha o en caso de robo del vehículo.
1. NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:CA-02S2. NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:CA-02S3. INFORMACIÓN DE LA ETIQUETA
DEL MODELO:CA-01SSAU01041
Número de identificación de la llave El número de identificación de la llave está gra-
bado en la etiqueta de la llave.
Anote este número en el espacio previsto y utilí-
celo como referencia cuando solicite una nueva
llave.
SAU01043
Número de identificación del
vehículo El número de identificación del vehículo está
grabado en el tubo de dirección. Anote este nú-
mero en el espacio previsto.NOTA:_ El número de identificación del vehículo sirve
para identificar la motocicleta y puede utilizarse
para registrarla ante las autoridades de su locali-
dad a efectos de matriculación. _

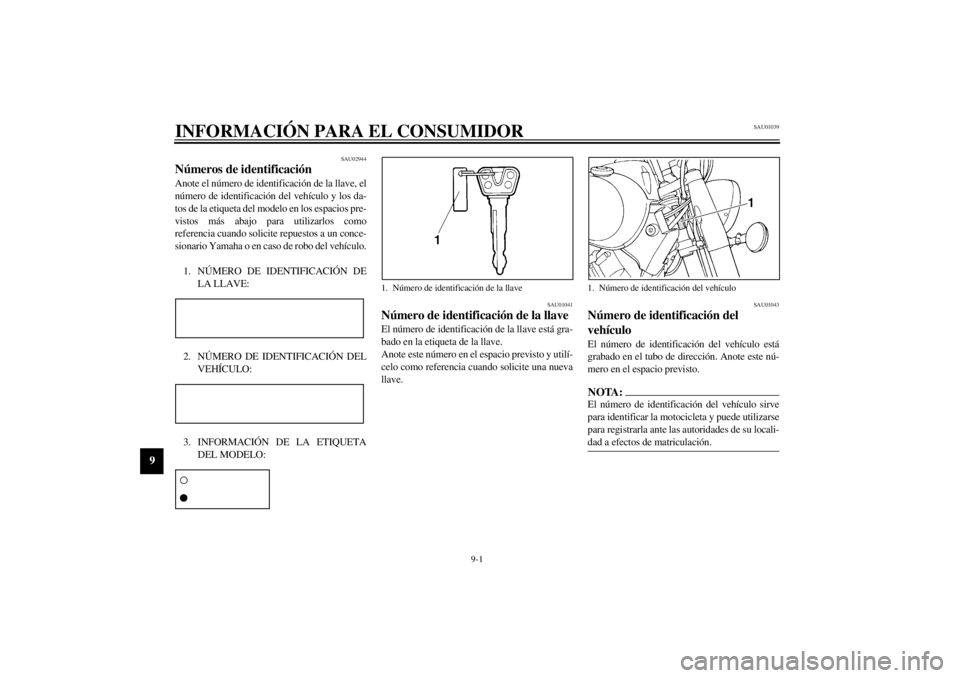

1. Número de identificación de la llave
1. Número de identificación del vehículo
U5PBS1.book Page 1 Friday, June 15, 2001 4:36 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU01804*
Etiqueta del modelo La etiqueta del modelo está pegada en el basti-
dor debajo del asiento del conductor. (Véanse en
la página 3-11 [XVS1100] o 3-13 [XVS1100A]
las instrucciones para desmontar y montar el
asiento del conductor.) Anote los datos que figu-
ran en esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repuestos a un
concesionario Yamaha.1. Etiqueta del modelo
U5PBS1.book Page 2 Friday, June 15, 2001 4:36 PM

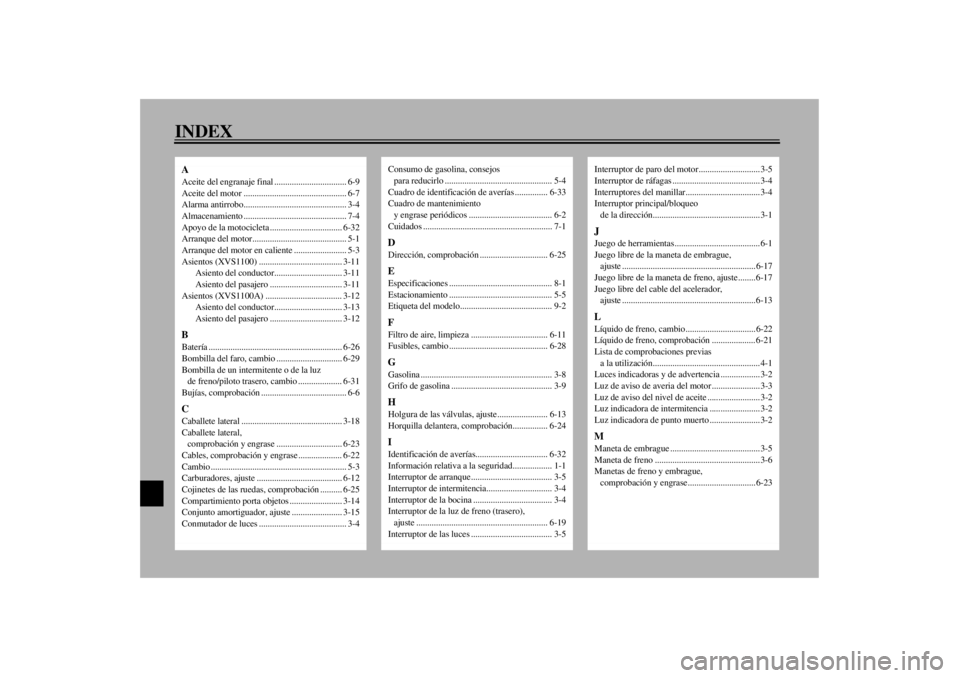

INDEXAAceite del engranaje final ................................. 6-9
Aceite del motor ............................................... 6-7
Alarma antirrobo............................................... 3-4
Almacenamiento ............................................... 7-4
Apoyo de la motocicleta ................................. 6-32
Arranque del motor........................................... 5-1
Arranque del motor en caliente ........................ 5-3
Asientos (XVS1100) ...................................... 3-11
Asiento del conductor............................... 3-11
Asiento del pasajero ................................. 3-11
Asientos (XVS1100A) ................................... 3-12
Asiento del conductor............................... 3-13
Asiento del pasajero ................................. 3-12BBatería ............................................................. 6-26
Bombilla del faro, cambio .............................. 6-29
Bombilla de un intermitente o de la luz
de freno/piloto trasero, cambio .................... 6-31
Bujías, comprobación ....................................... 6-6CCaballete lateral .............................................. 3-18
Caballete lateral,
comprobación y engrase .............................. 6-23
Cables, comprobación y engrase .................... 6-22
Cambio .............................................................. 5-3
Carburadores, ajuste ....................................... 6-12
Cojinetes de las ruedas, comprobación .......... 6-25
Compartimiento porta objetos ........................ 3-14
Conjunto amortiguador, ajuste ....................... 3-15
Conmutador de luces ........................................ 3-4
Consumo de gasolina, consejos
para reducirlo ................................................. 5-4
Cuadro de identificación de averías ............... 6-33
Cuadro de mantenimiento
y engrase periódicos ...................................... 6-2
Cuidados ........................................................... 7-1DDirección, comprobación ............................... 6-25EEspecificaciones ............................................... 8-1
Estacionamiento ............................................... 5-5
Etiqueta del modelo.......................................... 9-2FFiltro de aire, limpieza ................................... 6-11
Fusibles, cambio ............................................. 6-28GGasolina ............................................................ 3-8
Grifo de gasolina .............................................. 3-9HHolgura de las válvulas, ajuste....................... 6-13
Horquilla delantera, comprobación................ 6-24IIdentificación de averías................................. 6-32
Información relativa a la seguridad.................. 1-1
Interruptor de arranque ..................................... 3-5
Interruptor de intermitencia.............................. 3-4
Interruptor de la bocina .................................... 3-4
Interruptor de la luz de freno (trasero),
ajuste ............................................................ 6-19
Interruptor de las luces ..................................... 3-5
Interruptor de paro del motor ............................ 3-5
Interruptor de ráfagas ........................................ 3-4
Interruptores del manillar.................................. 3-4
Interruptor principal/bloqueo
de la dirección................................................. 3-1JJuego de herramientas....................................... 6-1
Juego libre de la maneta de embrague,
ajuste ............................................................. 6-17
Juego libre de la maneta de freno, ajuste........ 6-17
Juego libre del cable del acelerador,
ajuste ............................................................. 6-13LLíquido de freno, cambio ................................ 6-22
Líquido de freno, comprobación .................... 6-21
Lista de comprobaciones previas
a la utilización................................................. 4-1
Luces indicadoras y de advertencia .................. 3-2
Luz de aviso de averia del motor ...................... 3-3
Luz de aviso del nivel de aceite ........................ 3-2
Luz indicadora de intermitencia ....................... 3-2
Luz indicadora de punto muerto ....................... 3-2MManeta de embrague ......................................... 3-5
Maneta de freno ................................................ 3-6
Manetas de freno y embrague,
comprobación y engrase............................... 6-23
U5PBS1.book Page 1 Friday, June 15, 2001 4:36 PM
