YAMAHA XVS1100A 2001 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-32
6
GC000108
ACHTUNG:_ Die Schrauben nicht zu fest anziehen, um
die Streuscheibe nicht zu beschädigen. _
GAU01008
Fehlersuche Obwohl alle YAMAHA-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlaßproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten sollten
jedoch unbedingt von einem YAMAHA-
Händler ausgeführt werden, denn nur die-
ser bietet das Know-how, die Werkzeuge
und die Erfahrung für eine optimale War-
tung.
Ausschließlich YAMAHA-Originalersatztei-
le verwenden. Ersatzteile anderer Herstel-
ler mögen zwar so aussehen wie YAMAHA-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
1. Schraube (´ 3)XVS1100A
G_5pb.book Page 32 Thursday, October 5, 2000 2:04 PM

Regelmäßige Wartung und kleinere Reparaturen
6-33
6
GAU01297

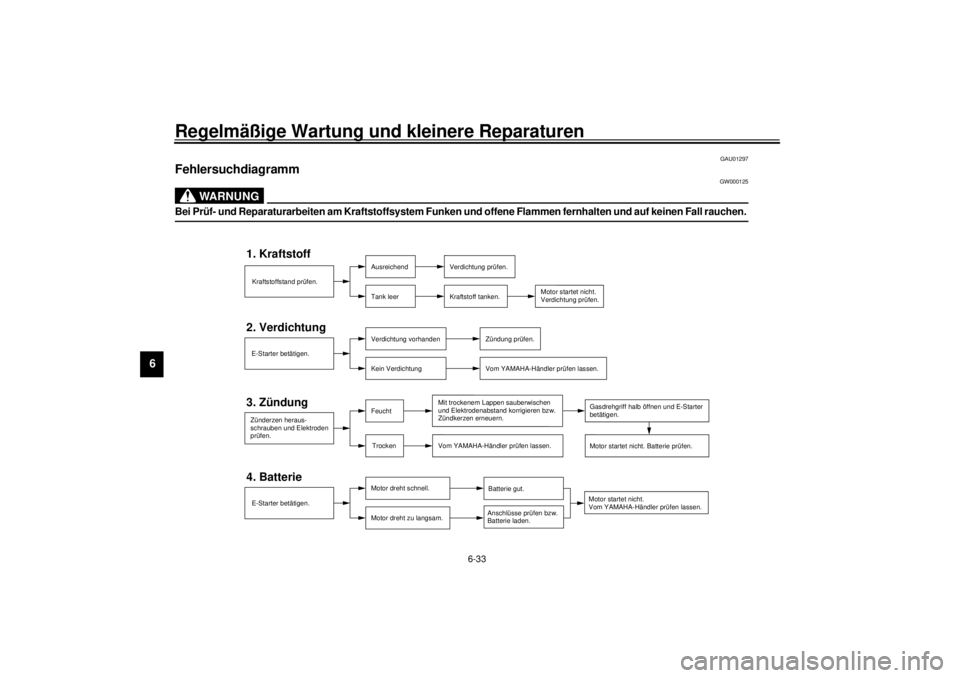

Fehlersuchdiagramm
GW000125
WARNUNG
_ Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen. _
Ausreichend
Tank leerVerdichtung prüfen.
Kraftstoff tanken.
2. Verdichtung
Verdichtung vorhanden
Kein VerdichtungZündung prüfen.
Vom YAMAHA-Händler prüfen lassen.
Zünderzen heraus-
schrauben und Elektroden
prüfen.
3. Zündung
Feucht
TrockenMit trockenem Lappen sauberwischen
und Elektrodenabstand korrigieren bzw.
Zündkerzen erneuern.
Vom YAMAHA-Händler prüfen lassen.
Motor startet nicht. Batterie prüfen. Gasdrehgriff halb öffnen und E-Starter
betätigen.
4. Batterie
Motor dreht schnell.
Motor dreht zu langsam.Batterie gut.
1. KraftstoffKraftstoffstand prüfen.
E-Starter betätigen.
E-Starter betätigen.
Anschlüsse prüfen bzw.
Batterie laden.
Motor startet nicht.
Verdichtung prüfen.
Motor startet nicht.
Vom YAMAHA-Händler prüfen lassen.
G_5pb.book Page 33 Thursday, October 5, 2000 2:04 PM

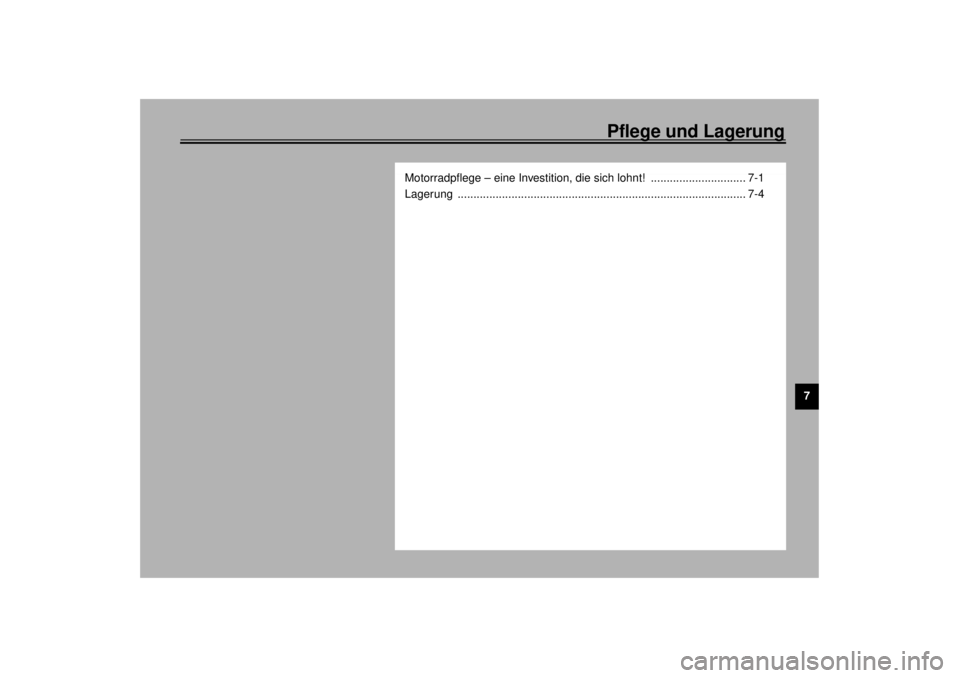

Pflege und Lagerung
7
Motorradpflege – eine Investition, die sich lohnt! .............................. 7-1
Lagerung ........................................................................................... 7-4
G_5pb.book Page 1 Thursday, October 5, 2000 2:04 PM

7-1
7
GAU03412
7-Pflege und LagerungMotorradpflege – eine Investition,
die sich lohnt! Die “Faszination Motorrad” basiert unter
anderem auf der sichtbaren Technik. Dies
hat aber leider auch einen Nachteil: Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt,
fallen schon kleine Rostansätze an der
Motorrad-Auspuffanlage unangenehm
auf. Gegen Schönheitsfehler können Sie
durch gekonnte Pflege allerdings viel tun.
Außerdem sollten Sie eines bedenken:
YAMAHA kann eine Gewährleistung nur
dann übernehmen, wenn Sie Ihr Motorrad
auch angemessen pflegen. Denn obwohl
nur hochwertige Materialien verwendet
werden, sind nicht alle Bauteile absolut
korrosionssicher. Deshalb geben wir hier
wichtige Hinweise, wie Ihr Motorrad be-
handelt werden muß, um dauerhaft gut in
Form zu bleiben.Vorbereitung für die Wäsche
1. Die Schalldämpfer abkühlen lassen
und dann mit einer Plastiktüte so ab-
decken, daß kein Wasser eindringen
kann.
2. Sicherstellen, daß alle elektrischen
Steckverbinder – auch Zündkerzen-
stecker – und Abdeckkappen fest sit-
zen, damit dort ebenfalls keine Feuch-
tigkeit eindringen kann.
3. Auf stark verschmutzte Stellen, die
z. B. durch verkrustetes Motoröl ver-
unreinigt sind, nur dann einen Kalt-
reiniger mit dem Pinsel auftragen,
wenn keine Gummidichtungen in der
Nähe liegen. Diese könnten sonst
rasch aushärten und ihre Dichtwir-
kung verlieren. Auch von den Rad-
achsen sollte Kaltreiniger ferngehal-
ten werden.Wäsche
GCA00010
ACHTUNG:_ l
Moderne Reiniger, insbesondere
säurehaltige Felgenreiniger, lösen
festgebackenen Schmutz zwar sehr
gut, aber sie können bei besonders
langem Einwirken unter Umständen
die metallische Oberfläche angrei-
fen. Deshalb raten wir von Felgen-
reinigern ab. Auf keinen Fall dürfen
sie bei Drahtspeichenrädern zum
Einsatz kommen. Wenn Sie solche
Reiniger trotzdem verwenden: Nach
der empfohlenen Einwirkzeit die be-
handelten Teile unbedingt sehr gut
mit Wasser spülen, trocknen und
anschließend mit einem Korrosions-
schutz (Sprühwachs oder -öl) ver-
sehen.
l
Starke Reiniger verhalten sich auch
aggressiv gegenüber Kunststoffen
und Gummibauteilen. Verkleidungs-
teile, Radabdeckungen, Lampenglä-
ser, Lenkergriffe usw. sollten ledig-
lich mit einem sauberen weichen
Lappen bzw. Schwamm und Wasser
behandelt werden; nach Bedarf ein
mildes Reinigungsmittel zugeben.
Bei Kratzern hochwertiges Polier-
mittel für Kunststoff verwenden.
G_5pb.book Page 1 Thursday, October 5, 2000 2:04 PM

Pflege und Lagerung
7-2
7
l
Niemals folgende Mittel bzw. einen
mit diesen Mitteln angefeuchteten
Lappen oder Schwamm benutzen:
alkalische oder stark säurehaltige
Reinigungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder Kühlflüs-
sigkeit, Batteriesäure.
l
Zum Waschen keinen Hochdruck-
Wasserstrahl verwenden. Soge-
nannte Dampfstrahler an Tankstel-
len oder Münzwaschanlagen drük-
ken häufig Feuchtigkeit in Radlager,
elektrische Steckverbindungen, In-
strumente, Armaturen, Scheinwer-
fer, Brems- und Blinkleuchten, Ent-
lüftungsöffnungen und -schläuche,
Dichtringe (an Telegabel, Schwin-
genlagern und Getriebewellen) so-
wie Bremszylinder.
l
Zur Behandlung der Windschutz-
scheibe (falls vorhanden): Scharfe
Reinigungsmittel können zu einer
Eintrübung der Scheibe führen, und
ein harter Schwamm kann Kratzer
verursachen. Kunststoffreiniger vor
dem ersten Einsatz am besten an
einer nicht im Blickfeld liegenden
Stelle testen, ob er Scheuerspuren
hinterläßt.
_
Regelmäßige WäscheSchmutz am besten mit warmem Was-
ser, einem milden Haushaltsreiniger und
einem sauberen, weichen Schwamm lö-
sen, danach mit einem sanften Wasser-
strahl abspülen. Schwer zugängliche
Stellen mit einer Bürste reinigen. Insek-
ten lassen sich leicht entfernen, wenn
zuvor ein nasses Tuch oder Spezialmittel
einige Minuten die Verschmutzungen
gelöst hat.
Nach Einsatz im Winter, im Regen und in

Küstennähe
Nach einer Fahrt in Küstennähe, auf salz-
gestreuten Straßen und auch nach einer
Regenfahrt im Frühjahr sollten Sie Ihre
YAMAHA folgendermaßen behandeln.HINWEIS:_ Nicht nur in den Wintermonaten, wenn
wegen Glätte gestreut wurde, sondern
auch im Frühjahr befindet sich Salz auf
der Fahrbahn, das zusammen mit Was-
ser aggressiv auf allen Metallteilen rea-
giert. Auch Meerwasser und salzhaltige
Luft beschleunigen Korrosion. _
1. Das Motorrad abkühlen lassen und
dann kalt abspülen oder mit einer
Seifenlauge abwaschen.
GCA00012
ACHTUNG:_ Warmes Wasser verstärkt das aggressive
Verhalten von Salz. _2. Nach dem Trocknen des Fahrzeugs
alle metallischen Oberflächen mit
Sprühöl oder -wachs konservieren.
G_5pb.book Page 2 Thursday, October 5, 2000 2:04 PM

Pflege und Lagerung
7-3
7
Nach der Wäsche
1. Das Motorrad mit einem Leder oder
einem saugfähigen Tuch trocken-
wischen.
2. Verchromte Bauteile aus Stahl oder
Alu mit einem handelsüblichen
Chrompolish polieren. Dies gilt na-
türlich auch für Auspuffanlagen. Ins-
besondere Edelstahlauspuffanlagen
können durch Polieren von Verfär-
bungen (thermisch bedingte Anlauf-
farben) sowie hartnäckigen Flecken
befreit werden.
3. Alle metallischen Oberflächen müs-
sen unbedingt vor Korrosion ge-
schützt werden, auch wenn sie ver-
chromt, vernickelt, eloxiert oder auf
eine andere Art oberflächenvergütet
sind. Dies kann mit Sprühwachs
oder Sprühöl erfolgen.
4. Sollten nach der Wäsche noch
Schmutzstellen zu sehen sein, diese
mit einem weichen Tuch und Sprüh-
öl reinigen.
5. Steinschläge, Scheuerstellen und
andere kleine Lackschäden mit
Farblack ausbessern bzw. mit Klar-
lack versiegeln.
6. Lackierte Oberflächen sollten mit
einem handelsüblichen Lackkonser-
vierer geschützt werden.7. Das Motorrad vollständig trocknen
(lassen), bevor es untergestellt oder
abgedeckt wird.
GWA00031
WARNUNG
_ l
Wenn Wachs oder Öl auf Bremsen
oder Reifen gelangen, besteht Ge-
fahr.
l
Nach Bedarf Bremsscheiben und -
beläge mit Aceton oder einem han-
delsüblichen Bremsenreiniger säu-
bern, Reifen mit Seifenlauge ab-
waschen. Anschließend vorsichtig
mit dem Motorrad losfahren, eine
Bremsprobe machen und verhalten
in Kurven einfahren.
_
GCA00013
ACHTUNG:_ l
Wachs und Öl stets sparsam auf-
tragen und jeglichen Überschuß
abwischen.
l
Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
l
Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
_HINWEIS:_ Produktempfehlungen erhalten Sie bei
Ihrem YAMAHA-Händler. _
G_5pb.book Page 3 Thursday, October 5, 2000 2:04 PM

Pflege und Lagerung
7-4
7
Lagerung Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.
GCA00014
ACHTUNG:_ l
Stellen Sie ein nasses Motorrad
niemals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.
l
Feuchte Kellerräume sind kein ge-
eigneter Abstellplatz. Das gleiche
gilt für Stallungen (ammoniakhaltige
Luft ist besonders aggressiv) und
Räume, in denen aggressive Chemi-
kalien gelagert werden.
_
Stillegung
Möchten Sie Ihr Motorrad für mehr als
zwei Monate aus dem Verkehr ziehen,
sollten folgende Schutzvorkehrungen ge-
troffen werden, um Schäden und Korrosi-
on zu verhindern.
1. Eine komplette Motorradpflege, wie
zuvor beschrieben, durchführen.
2. Den Kraftstoffhahn ggf. auf “OFF”
stellen.
3. Die Vergaser-Schwimmerkammern
durch Aufdrehen der Ablaßschrauben
entleeren, um einer Verharzung vor-
zubeugen. Das abgelassene Benzin
in den Kraftstofftank einfüllen.
4. Volltanken, um Rostbildung im Tank
vorzubeugen.
5. Zum Vermeiden von Korrosion im Mo-
tor die folgenden Schritte ausführen:
a. Die Zündkerzenstecker abziehen und
dann die Zündkerzen herausschrau-
ben.
b. Je etwa einen Teelöffel Motoröl durch
die Kerzenbohrungen einfließen las-
sen.c. Die Zündkerzen mit aufgestecktem
Zündkerzenstecker an Masse legen,
um Funkenbildung zu verhindern.
d. Den Motor mit dem Starter (ggf. Kick-
starter) etwa fünf Sekunden durchdre-
hen lassen, damit das Öl an Zylinder,
Kolben usw. gelangt.
e. Die Zündkerzen einschrauben und
dann die Zündkerzenstecker aufstek-
ken.
GWA00003
WARNUNG
_ Schritt 5. c) unbedingt beachten, um Ver-
letzung durch Hochspannung vorzubeu-
gen. _6. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
7. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, daß bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat das Motor-
rad etwas verschieben, damit die Rei-
fen nicht ständig an derselben Stelle
aufliegen und dadurch beschädigt
werden.
G_5pb.book Page 4 Thursday, October 5, 2000 2:04 PM

Pflege und Lagerung
7-5
7
8. Die Schalldämpfer abkühlen lassen
und dann mit Plastiktüten so abdek-
ken, daß keine Feuchtigkeit eindrin-
gen kann.
9. Die Batterie ausbauen, kühl und trok-
ken lagern, jeden Monat prüfen und
ggf. aufladen. Temperaturen unter
0 °C und über 30 °C sind zu vermei-
den. Für nähere Angaben zum Lagern
der Batterie siehe Seite 6-27. HINWEIS:_ Anfallende Reparaturen oder Inspektion
vor der Stillegung ausführen. _ G_5pb.book Page 5 Thursday, October 5, 2000 2:04 PM

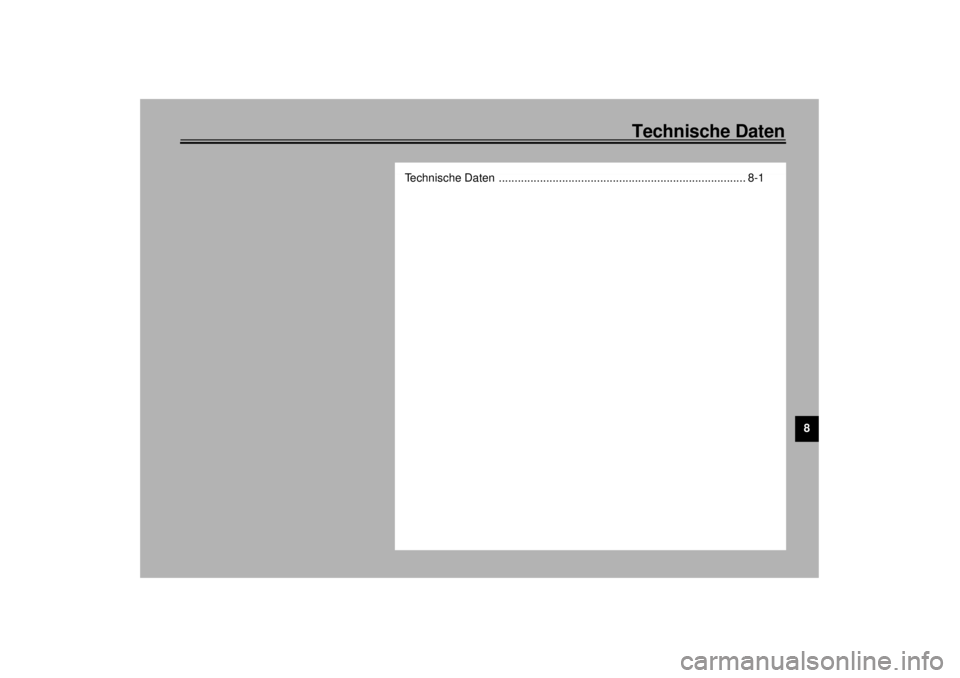

Technische Daten
8
Technische Daten .............................................................................. 8-1
G_5pb.book Page 1 Thursday, October 5, 2000 2:04 PM

8-1
8
GAU01038
8-Technische DatenTechnische Daten CS-01G
Modell XVS1100, XVS1100A
Abmessungen
XVS1100
Gesamtlänge 2.405 mm
Gesamtbreite 895 mm
Gesamthöhe 1.095 mm
Sitzhöhe 690 mm
Radstand 1.640 mm
Bodenfreiheit 145 mm
Wendehalbkreis 3.200 mm
XVS1100A
Gesamtlänge 2.465 mm
Gesamtbreite 945 mm
Gesamthöhe 1.095 mm
Sitzhöhe 710 mm
Radstand 1.645 mm
Bodenfreiheit 145 mm
Wendehalbkreis 3.300 mm
Leergewicht (fahrfertig, voll-
getankt)
XVS1100275 kg
XVS1100A288 kgMotor
Bauart luftgekühlter 2-Zyl.-4-Takt-
Ottomotor, obenliegende
Nockenwelle (SOHC)
Zylinderanordnung V-2
Hubraum 1.063 cm
3
Bohrung ´ Hub 95,0 ´ 75,0 mm
Verdichtungsverhältnis 8,3:1
Startsystem Elektrostarter
Schmiersystem Naßsumpfschmierung
Motoröl
Sorte (Viskosität)
Klassen nach API: SE, SF oder SG
nach CCMC (ACEA): G-4 oder G-5-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
G_5pb.book Page 1 Thursday, October 5, 2000 2:04 PM
