Opbergcompartiment Het opbergcompartiment bevindt zich aan
de linkerzijde van de motorfiets.Om het opbergcompartiment te openen
1. Schuif het slotplaatje open, steek de
sleutel in het slot en draai hem dan
rechtsom.2. Trek de kap van het opbergcomparti-

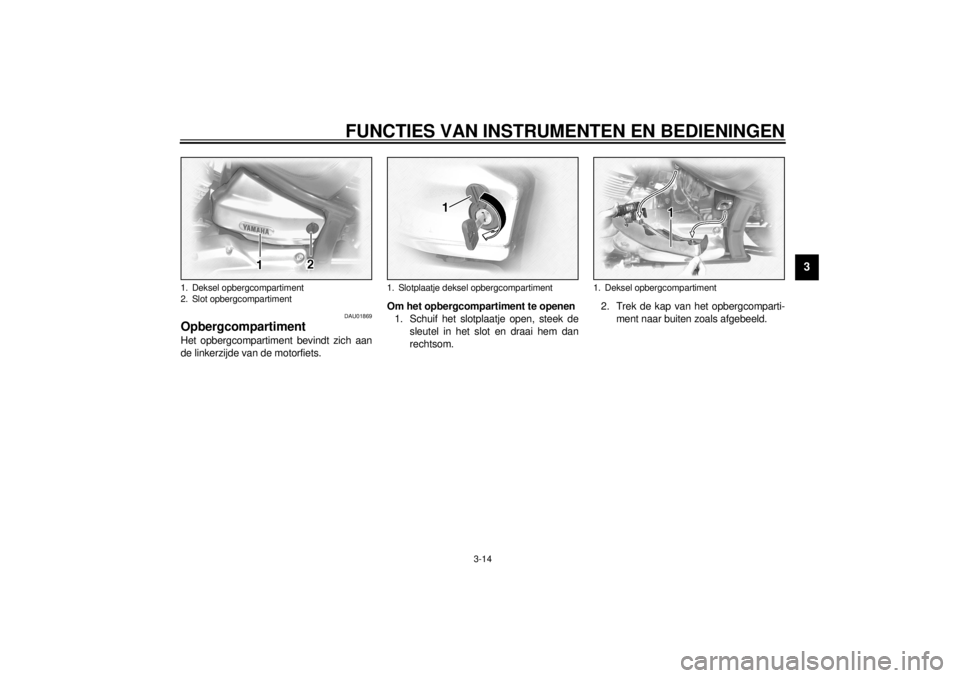

ment naar buiten zoals afgebeeld.1. Deksel opbergcompartiment
2. Slot opbergcompartiment
1. Slotplaatje deksel opbergcompartiment
1. Deksel opbergcompartiment
D_5pb.book Page 14 Thursday, October 5, 2000 10:05 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
Om het opbergcompartiment te sluiten
1. Plaats de kap van het opbergcompar-
timent in de oorspronkelijke positie,
zoals afgebeeld.
2. Draai de sleutel linksom, neem de
sleutel uit en sluit dan het slotplaatje.
DAU03194
Afstellen van de
schokdemperunit De schokdemperunit bevindt zich onder het
motorrijderzadel en is uitgerust met een
stelring voor veervoorspanning.
DC000015
LET OP:_ Probeer nooit een stelmechanisme
voorbij de maximum- of minimuminstel-
waarden te verdraaien. _Stel de veervoorspanning als volgt af.
1. Verwijder het motorrijderzadel. (Zie
pagina 3-11 [XVS1100] of 3-13
[XVS1100A] voor instructies over ver-
wijderen en aanbrengen van het
rijderzadel.)2. Verwijder elke drukclip uit de bevesti-
gingssteun voor de ontstekingsmodu-
le door ze op het midden in te drukken
en dan los te trekken.
1. Deksel opbergcompartiment
1. Drukclip (´ 3)
D_5pb.book Page 15 Thursday, October 5, 2000 10:05 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
3. Trek de bevestigingssteun met de ont-
stekingsmodule naar rechts toe uit.4. Verwijder het spatbord door elke druk-
clip te verwijderen.1. Bevestigingssteun ontstekingsmodule
1. Drukclip (´ 3)
2. SpatbordXVS1100
1. Drukclip (´ 2)
2. SpatbordXVS1100A
D_5pb.book Page 16 Thursday, October 5, 2000 10:05 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
5. Om de veervoorspanning te verhogen
en zo de vering stugger te maken,
wordt de stelring gedraaid richting
a.
Om de veervoorspanning te verlagen
voor een zachtere vering wordt de
stelring gedraaid in de richting
b.OPMERKING:_ l
Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.
l
Verricht de afstelling met de speciale
sleutel in de gereedschapsset bij de
machine.
_
CI-01D6. Breng het spatbord en de bevesti-
gingssteun voor de ontstekingsmodu-
le aan door de snelschroeven te
monteren.OPMERKING:_ Om een drukclip aan te brengen wordt de
pen teruggedrukt zodat deze uit de kop van
de drukclip steekt; breng dan de clip op zijn
plaats en druk de uitstekende pen naar bin-
nen tot deze gelijk ligt met de kop van de
clip. _7. Breng het motorrijderzadel aan.
DAU00315
WAARSCHUWING
_ Deze schokdemper is gevuld met stik-
stofgas onder hoge druk. Lees en be-
grijp de volgende informatie alvorens de
schokdemper te gebruiken. De fabrikant
kan niet aansprakelijk worden gesteld
voor schade aan eigendommen of voor
persoonlijk letsel als dit voortvloeit uit
verkeerd gebruik.l
Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.
l
Stel de schokdemper niet bloot aan
open vuur of aan andere hittebron-
nen, anders kan deze door de op-
lopende druk exploderen.
l
Vervorm of beschadig de gascilin-
der op geen enkele wijze, de dem-
pende werking zal dan
achteruitgaan.
l
Laat onderhoud aan de schokdem-
per altijd uitvoeren door een
Yamaha dealer.
_

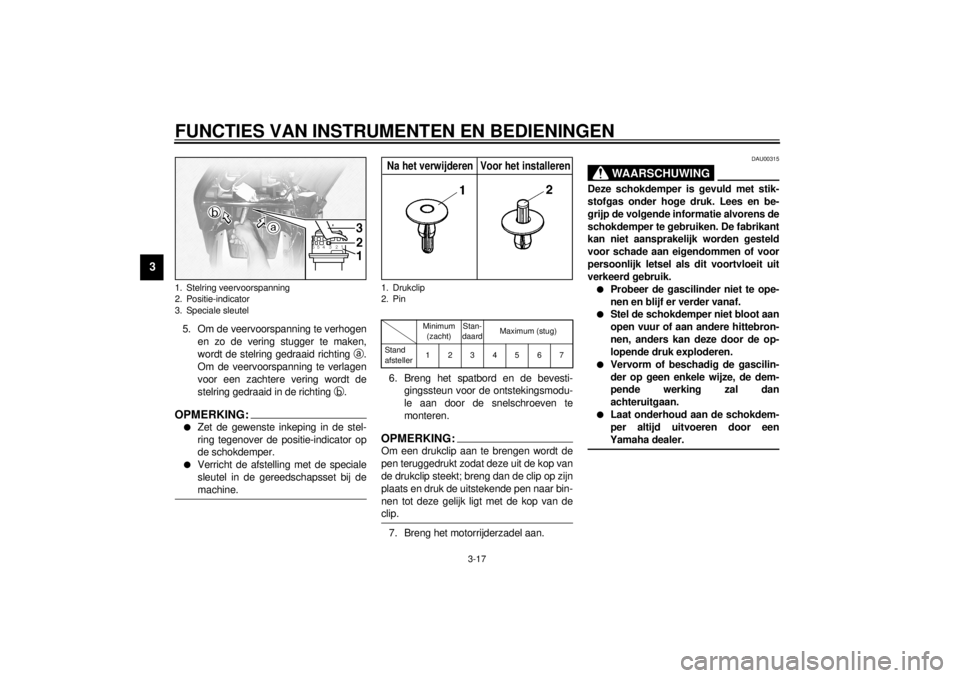

1. Stelring veervoorspanning
2. Positie-indicator
3. Speciale sleutel
1. Drukclip
2. Pin
Minimum
(zacht)Stan-
daardMaximum (stug)
Stand
afsteller1234567
Na het verwijderen Voor het installeren
D_5pb.book Page 17 Thursday, October 5, 2000 10:05 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-18
3
DAU01172
Bagageriembevestiging Aan elke passagiersvoetsteun is een baga-
geriemhouder bevestigd.
DAU00330
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de motorfiets verticaal houdt.OPMERKING:_ De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitleg
over het startspersysteem.) _
DW000044
WAARSCHUWING
_ Met de motorfiets mag nooit worden ge-
reden terwijl de zijstandaard omlaag
staat of niet behoorlijk kan worden op-
getrokken (of niet omhoog blijft), anders
kan de zijstandaard de grond raken en
zo de motorrijder afleiden, waardoor u
de macht over het stuur verliest. Het
Yamaha startspersysteem is ontworpen
om de motorrijder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer als
de werking niet naar behoren is. _
1. Bagageriemhouder (´ 2)
D_5pb.book Page 18 Thursday, October 5, 2000 10:05 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-19
3
DAU03720
Startspersysteem Het startspersysteem (waarvan de
sperschakelaar voor de zijstandaard, de
sperschakelaar voor de koppelingshendel
en de vrijstandschakelaar deel uitmaken)
heeft de volgende functies.l
Het verhindert starten wanneer de
versnellingsbak in een versnelling ge-
schakeld is en de zijstandaard is op-
geklapt, terwijl de koppelingshendel
niet is ingetrokken.
l
Het verhindert starten wanneer de
versnellingsbak in een versnelling ge-
schakeld is en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.
l
Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.Controleer de werking van het startspersys-
teem regelmatig, hanteer daarbij de volgen-
de werkwijze.
DW000045
WAARSCHUWING
_ Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamaha
dealer het systeem te controleren. _
D_5pb.book Page 19 Thursday, October 5, 2000 10:05 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-20
3
CD-01D
Terwijl de motor uit staat:
1. Klap de zijstandaard omlaag.
2. Zorg dat de motorstopschakelaar op “ ” staat.
3. Draai de contactsleutel naar “ON”.
4. Zet de versnelling in z’n vrij.
5. Druk op de startschakelaar.
Start de motor?
Er kan iets mis zijn met de vrijloopschakelaar.
Rijd niet met de motorfiets totdat deze is
gecontroleerd door een Yamaha dealer.
Terwijl de motor nog loopt:
6. Klap de zijstandaard omhoog.
7. Trek de koppelingshendel in.
8. Schakel naar de eerste versnelling.
9. Klap de zijstandaard omlaag.
Slaat de motor af?Nadat de motor is afgeslagen:
10. Klap de zijstandaard omhoog.
11. Trek de koppelingshendel in.
12. Druk op de startschakelaar.
Start de motor?
Er kan iets mis zijn met de
zijstandaardschakelaar.
Rijd niet met de motorfiets totdat deze is
gecontroleerd door een Yamaha dealer.Er kan iets mis zijn met de
koppelingsschakelaar.
Rijd niet met de motorfiets totdat deze is
gecontroleerd door een Yamaha dealer.OPMERKING:Deze controle werkt het best wanneer de motor
al is opgewarmd.
JA NEE
Alles is in orde.
U kunt met de motorfiets gaan rijden.
JA NEEJA NEE
