YAMAHA XVS1100A 2001 Manual de utilização (in Portuguese)

ESPECIFICAÇÕES
8-2
8
Quantidade
Sem substituição do
elemento do filtro de óleo 3,0 L
Com substituição do
elemento do filtro de óleo 3,1 L
Quantidade total
(motor seco) 3,6 L
Óleo da engrenagem final
Tipo Óleo da engrenagem hipoidal
SAE 80 (API GL4) ou óleo da
engrenagem hipoidal multigrade
SAE 80W-90
Quantidade 0,2 L
Filtro de arElemento de tipo seco
Combustível
Tipo Gasolina normal sem chumbos
Capacidade do depósito de
combustível17 L
Quantidade de reserva 4,5 L
PRECAUÇÃO:Certifique-se de utilizar óleos de motor que não contenham
modificadores antifricção. Óleos de motor para automóveis
de passageiros (frequentemente com o rótulo
“ENERGY CONSERVINGI
II II
II I”) contêm aditivos antifricção que
irão causar o deslizamento da embraiagem e/ou da embraia-
gem do motor de arranque, resultando em redução da vida
útil do componente e desempenho insatisfatório do motor.
Carburador
Fabricante MIKUNI
Modelo ´ quantidade BSR37 ´ 2
Vela de ignição
Fabricante/modelo NGK / BPR7ES ou
DENSO / W22EPR-U
Folga 0,7–0,8 mm
Tipo de embraiagemHúmida, multi-disco
Transmissão
Sistema primário de redução Engrenagem de dentes
Relação primária de redução 1,660
Sistema secundário de
redução Transmissão de veio
Relação secundária de
redução 2,875
Tipo de transmissão 5 velocidades de engrenagem
constante
Operação Com o pé esquerdo
Relação das velocidades
1.ª 2,353
2.ª 1,667
3.ª 1,286
4.ª 1,032
5.ª 0,853
Quadro
Tipo de guadro Duplo berço
Ângulo de avanço 33°
P_5pb.book Page 2 Monday, December 4, 2000 11:44 AM

ESPECIFICAÇÕES
8-3
8
Cauda
XVS1100 136 mm
XVS1100A 132 mm
Pneus
XVS1100
Dianteiro
Tipo Pneu comcàmara de ar
Dimensão 110/90-18 61S
Fabricante/modelo Bridgestone / EXEDRA L309
Dunlop / K555F
Traseiro
Tipo Pneu comcàmara de ar
Dimensão 170/80-15 M/C 77S
Fabricante/modelo Bridgestone / EXEDRA G546
Dunlop / K555
Carga máximo* 200 kg
Pressão de ar do pneu
(medida con os pneus frios)
Até 90 kg*
Dianteiro 200 kPa (2,00 kg/cm
2, 2,00 bar)
Traseiro 225 kPa (2,25 kg/cm2, 2,25 bar)
90 kg–máximo*
Dianteiro 225 kPa (2,25 kg/cm2, 2,25 bar)
Traseiro 250 kPa (2,50 kg/cm2, 2,50 bar)
* Peso total do condutor, do passageiro, do carga e acessóriosXVS1100A
Dianteiro
Tipo Tubo
Dimensão 130/90-16 67S
Fabricante/modelo Dunlop / D404F
Traseiro
Tipo Tubo
Dimensão 170/80-15 M/C 77S
Fabricante/modelo Dunlop / D404G
Carga máximo* 200 kg
Pressão de ar do pneu
(medida con os pneus frios)
Até 90 kg*
Dianteiro 225 kPa (2,25 kg/cm
2, 2,25 bar)
Traseiro 225 kPa (2,25 kg/cm2, 2,25 bar)
90 kg–máxima*
Dianteiro 225 kPa (2,25 kg/cm2, 2,25 bar)
Traseiro 250 kPa (2,50 kg/cm2, 2,50 bar)
* Peso total do condutor, do passageiro, do carga e acessórios
P_5pb.book Page 3 Monday, December 4, 2000 11:44 AM

ESPECIFICAÇÕES
8-4
8
Rodas
XVS1100
Dianteiro
Tipo Raio
Dimensão 18 ´ 2,15
Traseiro
Tipo Raio
Dimensão 15 M/C ´ MT 4,50
XVS1100A
Dianteiro
Tipo Raio
Dimensão 16 ´ 3,00
Traseiro
Tipo Raio
Dimensão 15 M/C ´ MT 4,50
Travão
Dianteiro
Tipo Travão de disco duplo
Operação Com a mão direita
Fluido DOT 4
Traseiro
Tipo Travão de disco simples
Operação Com o pé direito
Fluido DOT 4Suspensão
Dianteiro Forquilha telescópica
Traseiro Braço oscilante (suspensão em
cadeia)
Mola/amortecedor choques
Dianteiro Mola helicoidal / amor tecedor a
óleo
Traseiro Mola helicoidal / amor tecedor
de óleo-gás, precarga de mol
ajustavel
Curso da roda
Dianteiro 140 mm
Traseiro 113 mm
Sistema eléctrico
Sistema de ignição T.C.I. (digital)
Sistema de carregamento
Tipo Magnetodínamo AC
Saída padrão
XVS1100 14 V, 305 W 5.000 rpm
XVS1100A 14 V, 350 W 5.000 rpm
Bateria
Modelo GT14B-4
Voltagem,
copacidade 12 V, 12 Ah
Tipo de farolLâmpada de quartzo
(halogénea)
P_5pb.book Page 4 Monday, December 4, 2000 11:44 AM

ESPECIFICAÇÕES
8-5
8
Voltagem, wattagem ´ quantidade das lâmpadas
Farol 12 V, 60/55 W ´ 1
Luz auxiliar 12 V, 4 W ´ 1
Luz do travão/farolim traseiro 12 V, 5/21 W ´ 1
Luz de mudança de direcção 12 V, 21 W ´ 4
Iluminação do contador 14 V, 1,4 W ´ 2
Luz de advertência do nìvel de
ôleo 12 V, 1,7 W ´ 1
Indicador luminoso de ponto
morto 12 V, 1,7 W ´ 1
Indicador luminoso de
mudança de direcção 12 V, 1,7 W ´ 1
Luz de advertência de prob-
lema no motor 12 V 1,7 W ´ 1
Indicador luminoso de máxi-
mos 12 V, 1,7 W ´ 1
Fusíveis
Fusível principal 30 A
Fusível do sistema de
sinalização 10 A
Fusível do conta-quilómetros 5 A
Fusível da ignição 10 A
Fusível do farol dianteiro 15 A
Fusível do aquecedor do
carburador 15 A
P_5pb.book Page 5 Monday, December 4, 2000 11:44 AM

INFORMAÇÕES PARA O CONSUMIDOR
9
Números de identificação .................................................................. 9-1
Número de identificação da chave .................................................... 9-1
Número de identificação do veículo .................................................. 9-1
Etiqueta do modelo ........................................................................... 9-2
P_5pb.book Page 1 Monday, December 4, 2000 11:44 AM

9-1
9
PAU01039
9-INFORMAÇÕES PARA O CONSUMIDOR
PAU02944
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos
espaços fornecidos a seguir para que sir-
vam de auxiliares sempre que encomende
peças sobresselentes a um concessionário
Yamaha ou para referência caso o veículo
seja roubado.
1. NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:CA-02P2. NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:CA-02P3. INFORMAÇÃO DA ETIQUETA DO
MODELO:CA-01PPAU01041
Número de identificação da
chave O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para
esse efeito neste manual e utilize-o como
referência para quando encomendar uma
nova chave.
PAU01043
Número de identificação do
veículo O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.NOTA:@ O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área. @
1. Número de identificação da chave
1. Número de identificação do veículo
P_5pb.book Page 1 Monday, December 4, 2000 11:44 AM

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU01804*
Etiqueta do modelo A etiqueta do modelo está colocada no
chassis por baixo do assento do condutor.
(Consulte a página 3-11 [XVS1100] ou 3-13
[XVS1100A] para obter instruções relativas
aos procedimentos de remoção e instala-
ção do assento do condutor.) Registe a in-
formação constante nesta etiqueta no
espaço providenciado para esse efeito nes-
te manual. Esta informação será necessá-
ria para encomendar peças sobresselentes
a um concessionário Yamaha.1. Etiqueta do modelo
P_5pb.book Page 2 Monday, December 4, 2000 11:44 AM

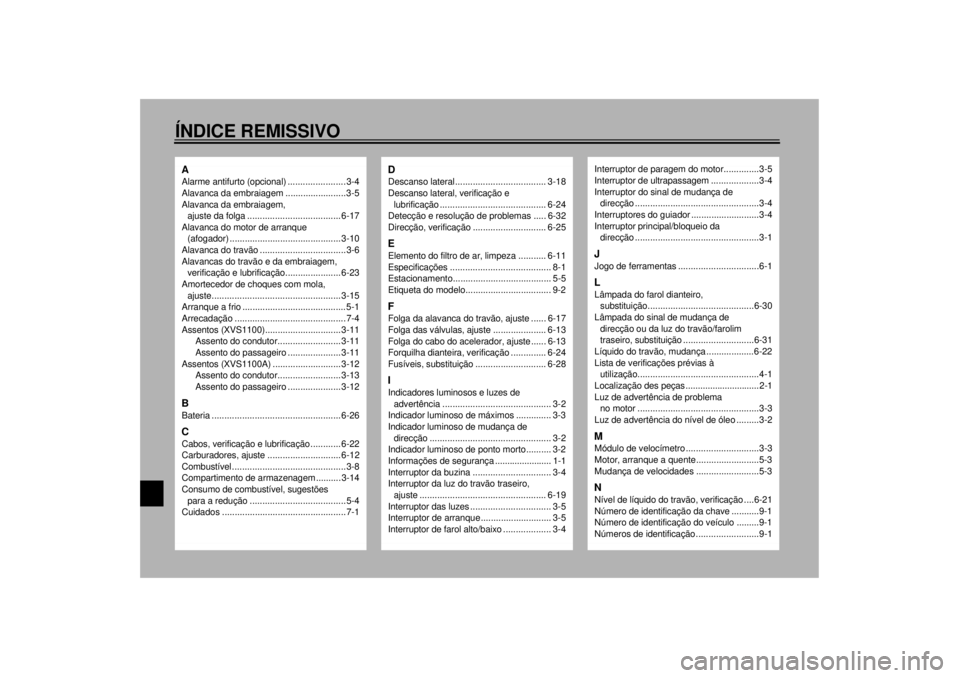

10-ÍNDICE REMISSIVOAAlarme antifurto (opcional) ....................... 3-4
Alavanca da embraiagem ........................3-5
Alavanca da embraiagem,
ajuste da folga ..................................... 6-17
Alavanca do motor de arranque
(afogador) ............................................ 3-10
Alavanca do travão ..................................3-6
Alavancas do travão e da embraiagem,
verificação e lubrificação...................... 6-23
Amortecedor de choques com mola,
ajuste................................................... 3-15
Arranque a frio .........................................5-1
Arrecadação ............................................ 7-4
Assentos (XVS1100).............................. 3-11
Assento do condutor......................... 3-11
Assento do passageiro ..................... 3-11
Assentos (XVS1100A) ........................... 3-12
Assento do condutor......................... 3-13
Assento do passageiro ..................... 3-12BBateria ................................................... 6-26CCabos, verificação e lubrificação ............ 6-22
Carburadores, ajuste ............................. 6-12
Combustível.............................................3-8
Compartimento de armazenagem .......... 3-14
Consumo de combustível, sugestões
para a redução ......................................5-4
Cuidados .................................................7-1
DDescanso lateral.................................... 3-18
Descanso lateral, verificação e
lubrificação .......................................... 6-24
Detecção e resolução de problemas ..... 6-32
Direcção, verificação ............................. 6-25EElemento do filtro de ar, limpeza ........... 6-11
Especificações ........................................ 8-1
Estacionamento....................................... 5-5
Etiqueta do modelo.................................. 9-2FFolga da alavanca do travão, ajuste ...... 6-17
Folga das válvulas, ajuste ..................... 6-13
Folga do cabo do acelerador, ajuste ...... 6-13
Forquilha dianteira, verificação .............. 6-24
Fusíveis, substituição ............................ 6-28IIndicadores luminosos e luzes de
advertência ........................................... 3-2
Indicador luminoso de máximos .............. 3-3
Indicador luminoso de mudança de
direcção ................................................ 3-2
Indicador luminoso de ponto morto .......... 3-2
Informações de segurança ....................... 1-1
Interruptor da buzina ............................... 3-4
Interruptor da luz do travão traseiro,
ajuste .................................................. 6-19
Interruptor das luzes ................................ 3-5
Interruptor de arranque ............................ 3-5
Interruptor de farol alto/baixo ................... 3-4
Interruptor de paragem do motor..............3-5
Interruptor de ultrapassagem ...................3-4
Interruptor do sinal de mudança de
direcção .................................................3-4
Interruptores do guiador ...........................3-4
Interruptor principal/bloqueio da
direcção .................................................3-1JJogo de ferramentas ................................6-1LLâmpada do farol dianteiro,
substituição..........................................6-30
Lâmpada do sinal de mudança de
direcção ou da luz do travão/farolim
traseiro, substituição ............................6-31
Líquido do travão, mudança ...................6-22
Lista de verificações prévias à
utilização................................................4-1
Localização des peças .............................. 2-1
Luz de advertência de problema
no motor ................................................3-3
Luz de advertência do nível de óleo .........3-2MMódulo de velocímetro .............................3-3
Motor, arranque a quente .........................5-3
Mudança de velocidades .........................5-3NNível de líquido do travão, verificação ....6-21
Número de identificação da chave ...........9-1
Número de identificação do veículo .........9-1
Números de identificação .........................9-1
P_5pb.book Page 1 Monday, December 4, 2000 11:44 AM

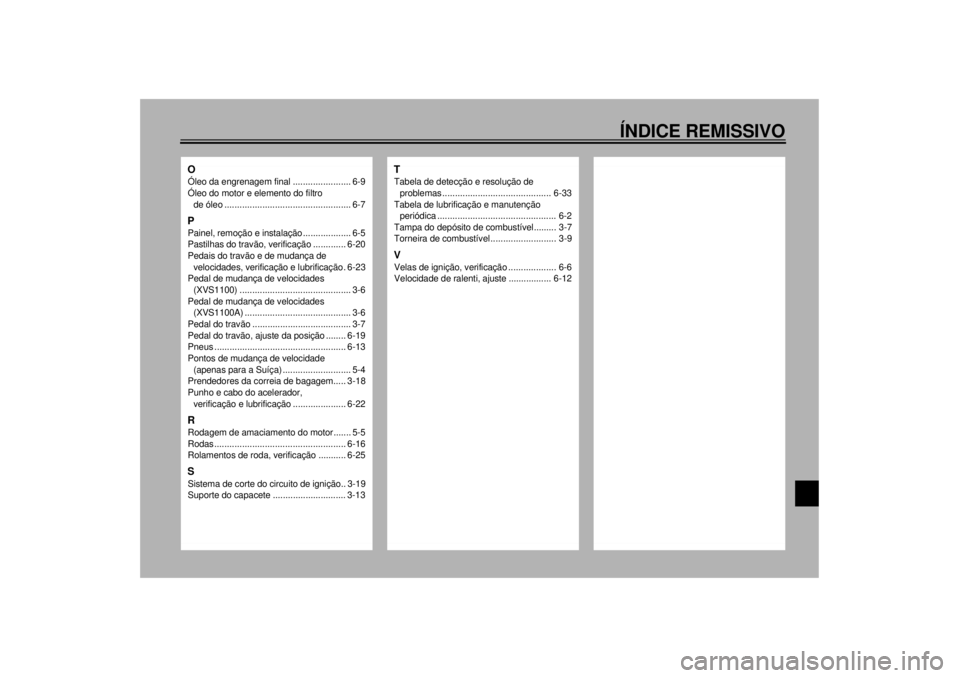

ÍNDICE REMISSIVO
OÓleo da engrenagem final ....................... 6-9
Óleo do motor e elemento do filtro
de óleo .................................................. 6-7PPainel, remoção e instalação ................... 6-5
Pastilhas do travão, verificação ............. 6-20
Pedais do travão e de mudança de
velocidades, verificação e lubrificação . 6-23
Pedal de mudança de velocidades
(XVS1100) ............................................ 3-6
Pedal de mudança de velocidades
(XVS1100A) .......................................... 3-6
Pedal do travão ....................................... 3-7
Pedal do travão, ajuste da posição ........ 6-19
Pneus .................................................... 6-13
Pontos de mudança de velocidade
(apenas para a Suíça) ........................... 5-4
Prendedores da correia de bagagem..... 3-18
Punho e cabo do acelerador,
verificação e lubrificação ..................... 6-22RRodagem de amaciamento do motor....... 5-5
Rodas.................................................... 6-16
Rolamentos de roda, verificação ........... 6-25SSistema de corte do circuito de ignição.. 3-19
Suporte do capacete ............................. 3-13
TTabela de detecção e resolução de
problemas ........................................... 6-33
Tabela de lubrificação e manutenção
periódica ............................................... 6-2
Tampa do depósito de combustível......... 3-7
Torneira de combustível .......................... 3-9VVelas de ignição, verificação ................... 6-6
Velocidade de ralenti, ajuste ................. 6-12
P_5pb.book Page 2 Monday, December 4, 2000 11:44 AM

H_5KS_Toc0.fm Page 2 Monday, August 21, 2000 11:11 AM
