Armaturen, Bedienungselemente und deren Funktion
3-14
3
GAU01869
Ablagefach Das Ablagefach befindet sich auf der linken
Fahrzeugseite.Ablagefach öffnen
1. Die Schloßabdeckung öffnen, den
Schlüssel in das Schloß stecken und
dann im Uhrzeigersinn drehen.
2. Den Deckel, wie in der Abbildung
gezeigt, nach außen abziehen.
1. Ablagefach-Deckel
2. Schloßabdeckung
1. Ablagefach-Schloß
1. Ablagefach-Deckel
U5PBG1.book Page 14 Friday, September 7, 2001 9:26 AM

Armaturen, Bedienungselemente und deren Funktion
3-15
3
Ablagefach schließen1. Den Deckel, wie in der Abbildung
gezeigt, in die ursprüngliche Lage
bringen.
2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Ver-
riegelungsstellung) drehen und dann
abziehen. Anschließend die Schloß-
abdeckung schließen.
GAU03194
Federbein einstellen Am Hinterradfederbein kann die Feder-
vorspannung folgendermaßen eingestellt
werden.
GC000015
ACHTUNG:_ Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-
maleinstellung hinaus verdrehen. _1. Den Fahrersitz abnehmen; siehe dazu
Seite 3-11 (nur XVS1100) oder 3-13
(nur XVS1100A).2. Die Schnellverschlüsse am Zündbox-
Trägermaterial lösen. Dazu jeweils
die Mitte des Schnellverschlusses mit
einem Schraubendreher eindrücken
und dann den Schnellverschluß her-
ausziehen.
1. Ablagefach-Deckel
1. Schnellverschluß (× 3)
U5PBG1.book Page 15 Friday, September 7, 2001 9:26 AM

Armaturen, Bedienungselemente und deren Funktion
3-16
3
3. Das Zündbox-Trägermaterial nach
rechts hochziehen.4. Den Schmutzfänger durch Lösen der
Schnellverschlüsse abnehmen.1. Zündbox-Trägermaterial
1. Schnellverschluß (× 3)
2. SchmutzfängerXVS1100
1. Schnellverschluß (× 2)
2. SchmutzfängerXVS1100A
U5PBG1.book Page 16 Friday, September 7, 2001 9:26 AM

Armaturen, Bedienungselemente und deren Funktion
3-17
3

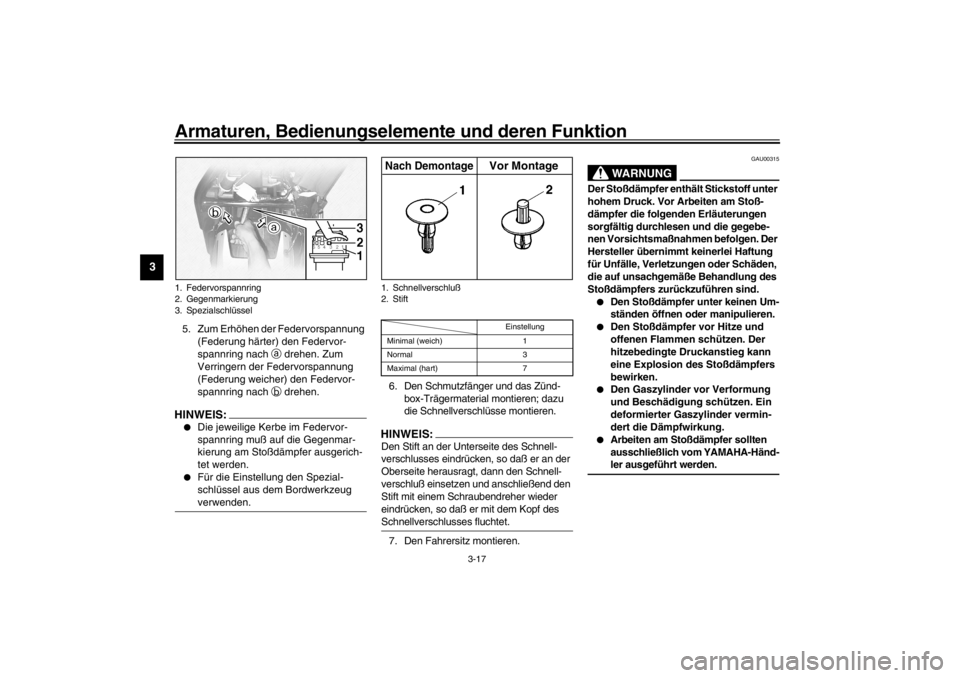

5. Zum Erhöhen der Federvorspannung
(Federung härter) den Federvor-
spannring nach
a drehen. Zum
Verringern der Federvorspannung
(Federung weicher) den Federvor-
spannring nach b drehen.
HINWEIS:_

Die jeweilige Kerbe im Federvor-
spannring muß auf die Gegenmar-
kierung am Stoßdämpfer ausgerich-
tet werden.


Für die Einstellung den Spezial-
schlüssel aus dem Bordwerkzeug
verwenden.
_
CI-10G6. Den Schmutzfänger und das Zünd-
box-Trägermaterial montieren; dazu
die Schnellverschlüsse montieren.HINWEIS:_ Den Stift an der Unterseite des Schnell-
verschlusses eindrücken, so daß er an der
Oberseite herausragt, dann den Schnell-
verschluß einsetzen und anschließend den
Stift mit einem Schraubendreher wieder
eindrücken, so daß er mit dem Kopf des
Schnellverschlusses fluchtet. _7. Den Fahrersitz montieren.
GAU00315
WARNUNG
_ Der Stoßdämpfer enthält Stickstoff unter
hohem Druck. Vor Arbeiten am Stoß-
dämpfer die folgenden Erläuterungen
sorgfältig durchlesen und die gegebe-
nen Vorsichtsmaßnahmen befolgen. Der
Hersteller übernimmt keinerlei Haftung
für Unfälle, Verletzungen oder Schäden,
die auf unsachgemäße Behandlung des
Stoßdämpfers zurückzuführen sind.

Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.


Den Stoßdämpfer vor Hitze und
offenen Flammen schützen. Der
hitzebedingte Druckanstieg kann
eine Explosion des Stoßdämpfers
bewirken.


Den Gaszylinder vor Verformung
und Beschädigung schützen. Ein
deformierter Gaszylinder vermin-
dert die Dämpfwirkung.


Arbeiten am Stoßdämpfer sollten
ausschließlich vom YAMAHA-Händ-
ler ausgeführt werden.
_
1. Federvorspannring
2. Gegenmarkierung
3. Spezialschlüssel
1. Schnellverschluß
2. Stift
Einstellung
Minimal (weich) 1
Normal 3
Maximal (hart) 7
Nach Demontage
Vor Montage
U5PBG1.book Page 17 Friday, September 7, 2001 9:26 AM

Armaturen, Bedienungselemente und deren Funktion
3-18
3
GAU01172

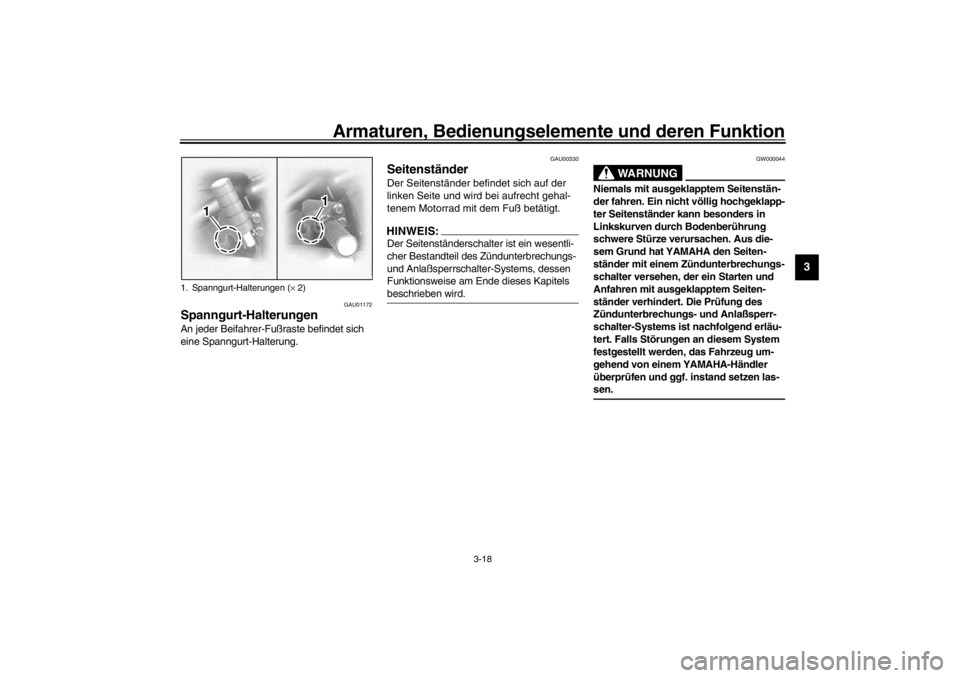

Spanngurt-Halterungen An jeder Beifahrer-Fußraste befindet sich
eine Spanngurt-Halterung.
GAU00330
Seitenständer Der Seitenständer befindet sich auf der
linken Seite und wird bei aufrecht gehal-
tenem Motorrad mit dem Fuß betätigt.HINWEIS:_ Der Seitenständerschalter ist ein wesentli-
cher Bestandteil des Zündunterbrechungs-
und Anlaßsperrschalter-Systems, dessen
Funktionsweise am Ende dieses Kapitels
beschrieben wird. _
GW000044
WARNUNG
_ Niemals mit ausgeklapptem Seitenstän-
der fahren. Ein nicht völlig hochgeklapp-
ter Seitenständer kann besonders in
Linkskurven durch Bodenberührung
schwere Stürze verursachen. Aus die-
sem Grund hat YAMAHA den Seiten-
ständer mit einem Zündunterbrechungs-
schalter versehen, der ein Starten und
Anfahren mit ausgeklapptem Seiten-
ständer verhindert. Die Prüfung des
Zündunterbrechungs- und Anlaßsperr-
schalter-Systems ist nachfolgend erläu-
tert. Falls Störungen an diesem System
festgestellt werden, das Fahrzeug um-
gehend von einem YAMAHA-Händler
überprüfen und ggf. instand setzen las-
sen. _
1. Spanngurt-Halterungen (× 2)
U5PBG1.book Page 18 Friday, September 7, 2001 9:26 AM

Armaturen, Bedienungselemente und deren Funktion
3-19
3
GAU03720
Zündunterbrechungs- und Anlaß-
sperrschalter-SystemDas Zündunterbrechungs- und Anlaßsperr-
schalter-System umfaßt die Seitenständer-,
Kupplungs- sowie Leerlaufschalter und
erfüllt folgende Zwecke:

Es erlaubt kein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.


Es erlaubt kein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt
wird.


Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
GW000045
WARNUNG
_ Falls irgend etwas nicht in Ordnung
scheint, das Fahrzeug umgehend von
einem YAMAHA-Händler überprüfen
lassen. _
U5PBG1.book Page 19 Friday, September 7, 2001 9:26 AM

Armaturen, Bedienungselemente und deren Funktion
3-20
3
CD-01G
Bei abgestelltem Motor:
1. Den Seitenständer ausklappen.
2. Sicherstellen, daß der Motorstoppschalter auf “” steht.
3. Den Zündschlüssel auf “ON” drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Den Starterknopf drücken.
Springt der Motor an?
Der Leerlaufschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
Bei laufendem Motor:
6. Den Seitenständer hochklappen.
7. Den Kupplungshebel gezogen halten.
8. Einen Gang einlegen.
9. Den Seitenständer ausklappen.
Stirbt der Motor ab?Bei abgestorbenem Motor:
10. Den Seitenständer hochklappen.
11. Den Kupplungshebel gezogen halten.
12. Den Starterknopf drücken.
Springt der Motor an?
Der Seitenständerschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.Der Kupplungsschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
NEIN
HINWEIS:Diese Kontrolle sollten am besten bei war-
mem Motor vorgenommen werden.
JAJA NEIN
Das System ist in Ordnung. Das
Motorrad kann gefahren werden.
JA NEIN
U5PBG1.book Page 20 Friday, September 7, 2001 9:26 AM

U5PBG1.book Page 21 Friday, September 7, 2001 9:26 AM

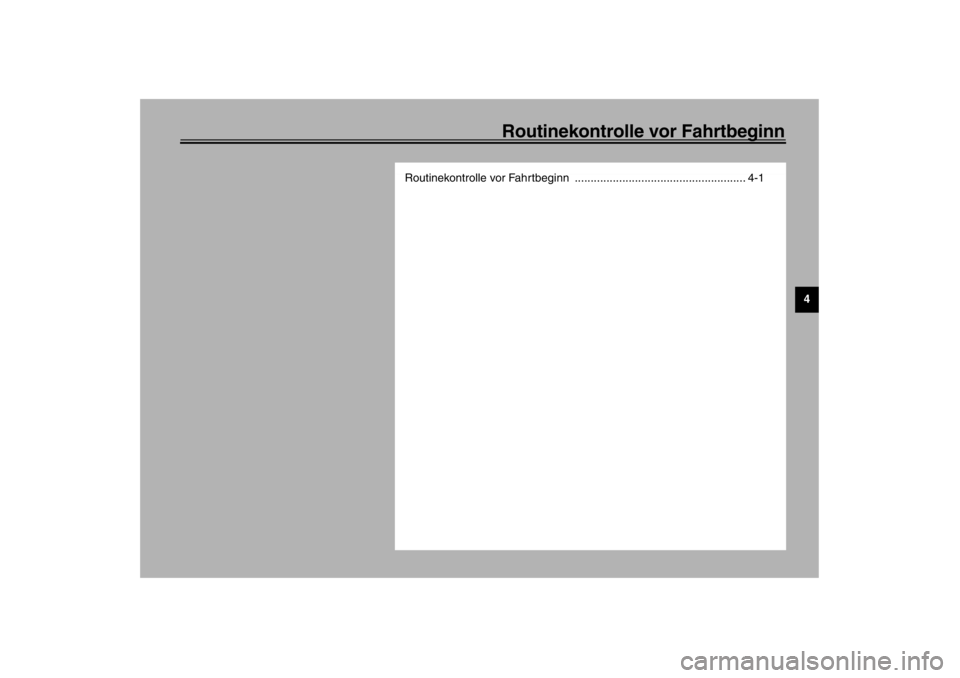

Routinekontrolle vor Fahrtbeginn
4
Routinekontrolle vor Fahrtbeginn ...................................................... 4-1
U5PBG1.book Page 1 Friday, September 7, 2001 9:26 AM

4-1
4
GAU01114
4-Routinekontrolle vor FahrtbeginnGemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer
Standzeit können sich – z. B. durch äußere Einflüsse – wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen,
plötzliche Undichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es not-
wendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen.
GAU03439
Routinekontrolle vor Fahrtbeginn
CO-01G
Bezeichnung Ausführung Seitenangabe
KraftstoffKraftstoffstand im Tank prüfen.
Gegebenenfalls tanken.
Kraftstoffleitung auf Undichtigkeit prüfen.3-8
MotorölÖlstand im Kurbelgehäuse prüfen.
Gegebenenfalls Öl der empfohlenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Motor auf Undichtigkeit prüfen.6-7–6-8
AchsantriebsölAchsantrieb auf Undichtigkeit prüfen. 6-9–6-10
VorderradbremseFunktion prüfen.
Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-
Händler entlüften lassen.
Hebelspiel prüfen.
Gegebenenfalls einstellen.
Flüssigkeitsstand im Vorratsbehälter prüfen.
Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
Hydraulische Anlage auf Undichtigkeit prüfen.6-17–6-18, 6-20–6-21
HinterradbremseFunktion prüfen.
Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-
Händler entlüften lassen.
Flüssigkeitsstand im Vorratsbehälter prüfen.
Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
Hydraulische Anlage auf Undichtigkeit prüfen.6-19–6-21
