YAMAHA XVS1100A 2002 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-22
6
DAU03976
Verversen van remvloeistof Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de olie-afdichtingen van de
hoofdremcilinders en de remklauwen en de
remslangen vervangen volgens de interval-
perioden of wanneer ze lekken of zijn be-
schadigd.

Olie-afdichtingen: Vervang elke twee
jaar.


Remslangen: Vervang elke vier jaar.
DAU02962
Controleren en smeren van de
kabels De werking van alle bedieningskabels en
de conditie van de kabels moeten vóór ie-
dere rit worden gecontroleerd. De kabels
en de kabeleinden dienen zo nodig te wor-
den gesmeerd. Vraag een Yamaha dealer
een kabel te controleren of te vervangen
wanneer deze is beschadigd of niet soepel
beweegt.
DW000112
WAARSCHUWING
_ Bij een beschadiging van de buitenkabel
kan de kabelbediening verslechteren en
de binnenkabel gaan roesten. Vervang
een beschadigde kabel zo snel mogelijk
om onveilige condities te voorkomen. _
DAU04034
Controleren en smeren van
gasgreep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer of vervang ook de gaskabel volgens
de intervaltijden gespecificeerd in het perio-
diek onderhoudsschema.
Aanbevolen smeermiddel:
Motorolie
U5PBD1.book Page 22 Tuesday, August 28, 2001 8:59 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-23
6
DAU03370
Controleren en smeren van rem-
en schakelpedalen De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten zo nodig worden gesmeerd.
DAU03164
Controleren en smeren van de
rem- en koppelingshendel De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten zo nodig worden ge-
smeerd.
DAU03165
Controleren en smeren van de
zijstandaard De werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten zo nodig wor-
den gesmeerd.
DW000113
WAARSCHUWING
_ Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. _
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
U5PBD1.book Page 23 Tuesday, August 28, 2001 8:59 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-24
6
DAU02939
Controleren van de voorvork De conditie en de werking van de voorvork
moeten als volgt te worden gecontroleerd
op de aangegeven tijden in het periodieke
smeer- en onderhoudsschema.
Controleren van de conditie
DW000115
WAARSCHUWING
_ Ondersteun de motorfiets goed, zodat
deze niet kan omvallen. _Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.Controleren van de werking
1. Plaats de motorfiets op een horizonta-
le ondergrond en houd hem verticaal.
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
DC000098
LET OP:_ Als u beschadigingen aantreft of wan-
neer de voorvork niet soepel functio-
neert, laat deze dan door een Yamaha
dealer nakijken of repareren. _
U5PBD1.book Page 24 Tuesday, August 28, 2001 8:59 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-25
6
DAU00794
Controle van stuursysteem Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur
moet als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven
in het periodieke smeer- en onder-
houdsschema.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
DW000115
WAARSCHUWING
_ Ondersteun de motorfiets goed, zodat
deze niet kan omvallen. _
2. Houd de voorvorkpoten beet bij het
ondereinde en probeer ze naar voren
en achteren te bewegen. Als speling
kan worden gevoeld, vraag dan een
Yamaha dealer het stuursysteem te
testen.
DAU01144
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
U5PBD1.book Page 25 Tuesday, August 28, 2001 8:59 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
6
DAU00800
Accu Deze motorfiets is uitgerust met een per-
manent-dichte accu (onderhoudsvrij type)
waarvoor geen onderhoud vereist is. De
elektrolyt hoeft niet te worden gecontro-
leerd en er hoeft geen gedistilleerd water te
worden bijgevuld.
DC000101
LET OP:_ Probeer nooit om celafdichtingen op de
accu te verwijderen, hierdoor kan per-
manente schade aan de accu worden
toegebracht. _
DW000116
WAARSCHUWING
_

Elektrolyt is giftig en gevaarlijk
doordat dit zwavelzuur bevat, een
stof die ernstige brandwonden ver-
oorzaakt. Vermijd contact met de
huid, ogen of kleding en bescherm
uw ogen altijd bij werkzaamheden
nabij accu’s. Voer als volgt EER-
STE HULP uit als er lichamelijk con-
tact is geweest met elektrolyt.
UITWENDIG: Spoel met rijkelijk
veel water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
_
U5PBD1.book Page 26 Tuesday, August 28, 2001 8:59 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
6
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
Om de accu op te bergen
1. Verwijder de accu als de motorfiets
een maand lang niet wordt gebruikt,
laad volledig bij en zet hem dan weg
op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan steeds
volledig bij als dat nodig is.
3. Laad de accu volledig bij alvorens te
installeren.4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
DC000102
LET OP:_

Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen
toestand weg te bergen kan perma-
nente accuschade ontstaan.


Om een permanent-dichte accu
(onderhoudsvrij type) te laden, is
een speciale acculader (met con-
stante laadspanning) vereist. Bij
gebruik van een conventionele ac-
culader raakt de accu beschadigd.
Wanneer u niet beschikt over een
speciale acculader voor perma-
nent-dichte accu’s (onderhoudsvrij
type), vraag dan een Yamaha dealer
uw accu op te laden.
_
1. Positieve accupool
2. Negatieve accupool
U5PBD1.book Page 27 Tuesday, August 28, 2001 8:59 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
6
DAU04210*
Zekeringen vervangen De hoofdzekering bevindt zich achter het
ontstekingsmodulepaneel.
Het zekeringenkastje met de zekeringen
voor afzonderlijke circuits bevindt zich in
het opbergcompartiment. (Zie pagina 3-14.
voor de werkwijze bij verwijderen en aan-
brengen van het deksel van het opberg-
compartiment.)Vervang een zekering als volgt als deze is
doorgebrand.
OPMERKING:_ Voer de stappen 1–3 en 9–10 alleen uit
voor de hoofdzekering. _1. Verwijder het motorrijderzadel. (Zie
pagina 3-11 [XVS1100] of 3-13
[XVS1100A] voor instructies over ver-
wijderen en aanbrengen van het rij-
derzadel.)
2. Verwijder de getoonde drukclips door
met een schroevendraaier op het mid-
den te drukken en dan de drukclip los
te trekken.3. Trek de bevestigingssteun met de ont-
stekingsmodule naar rechts toe uit.
4. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
5. Verwijder de doorgebrande zekering en
breng een nieuwe zekering aan met de
voorgeschreven ampèrewaarde.
1. Zekeringenkastje
2. Reservezekering (kilometerteller)
3. Zekering ontstekingssysteem
4. Koplampzekering
5. Zekering carburateurverwarming
6. Reservezekering (× 3)
7. Zekering signaleringssysteem
1. Drukclip (× 3)
1. Bevestigingssteun ontstekingsmodule
2. Reservehoofdzekering
3. HoofdzekeringVoorgeschreven zekeringen:
Hoofdzekering: 30 A
Reservezekering
(kilometerteller): 5 A
Zekering
ontstekingssysteem: 10 A
Koplampzekering: 15 A
Zekering
carburateurverwarming: 15 A
Zekering
signaleringssysteem: 10 A
U5PBD1.book Page 28 Tuesday, August 28, 2001 8:59 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6
DC000103
LET OP:_ Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-
den. _6. Draai de contactsleutel in “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
7. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te testen.
8. Breng het deksel van het opbergcom-
partiment aan.9. Plaats het ontstekingsmodulepaneel
in de oorspronkelijke positie en breng
de drukclips aan.

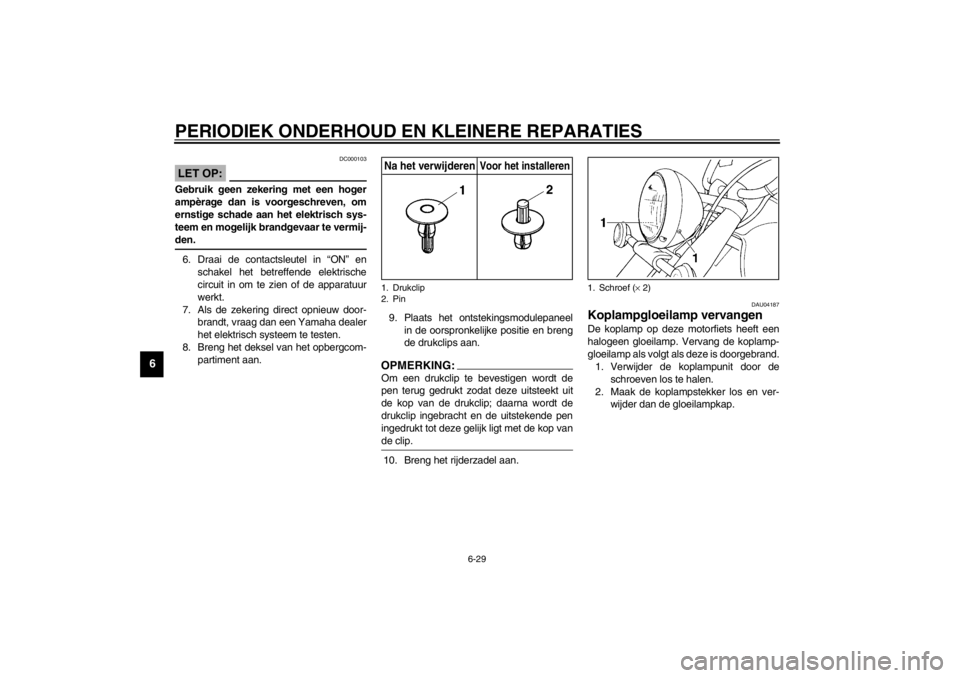

OPMERKING:_ Om een drukclip te bevestigen wordt de
pen terug gedrukt zodat deze uitsteekt uit
de kop van de drukclip; daarna wordt de
drukclip ingebracht en de uitstekende pen
ingedrukt tot deze gelijk ligt met de kop van
de clip. _10. Breng het rijderzadel aan.
DAU04187
Koplampgloeilamp vervangen De koplamp op deze motorfiets heeft een
halogeen gloeilamp. Vervang de koplamp-
gloeilamp als volgt als deze is doorgebrand.
1. Verwijder de koplampunit door de
schroeven los te halen.
2. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.
1. Drukclip
2. PinNa het verwijderen
Voor het installeren
1. Schroef (× 2)
U5PBD1.book Page 29 Tuesday, August 28, 2001 8:59 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
6
3. Verwijder de gloeilamphouder door
deze linksom te draaien en haal dan
de defecte gloeilamp los.
DW000119
WAARSCHUWING
_ Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit
niet is afgekoeld. _4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
DC000105
LET OP:_ Raak het glas van de koplampgloeilamp
niet aan zodat dit vetvrij blijft, anders
kan de doorzichtigheid van het glas, de
lichtintensiteit en de levensduur nadelig
worden beïnvloed. Wrijf eventuele ver-
ontreinigingen en vingerafdrukken op
het gloeilampglas weg met een doekje
gedrenkt in alcohol of thinner. _5. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
6. Monteer de koplampunit door de
schroeven aan te brengen.7. Vraag zo nodig een Yamaha dealer de
koplamplichtbundel af te stellen.
1. Gloeilamphouder
1. Hier niet aanraken.
U5PBD1.book Page 30 Tuesday, August 28, 2001 8:59 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-31
6
DAU00855
Vervangen van gloeilampen voor
richtingaanwijzer of
remlicht/achterlicht 1. Verwijder de lamplens door de
schroeven te verwijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.3. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
4. Monteer de lamplens door de schroe-
ven aan te brengen.
DC000108
LET OP:_ Zet de schroeven niet overdreven strak
vast, anders kan de lamplens breken. _
1. Schroef (× 2)
1. Schroef (× 2)XVS1100
1. Schroef (× 3)XVS1100A
U5PBD1.book Page 31 Tuesday, August 28, 2001 8:59 AM
