YAMAHA XVS1100A 2002 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
HAU01869

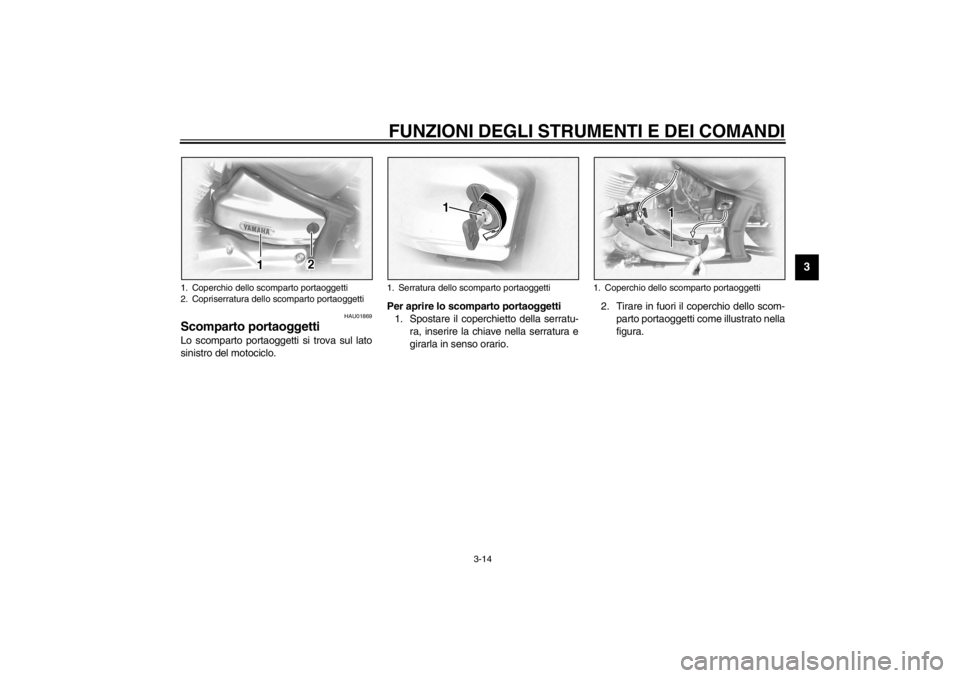

Scomparto portaoggetti Lo scomparto portaoggetti si trova sul lato
sinistro del motociclo.Per aprire lo scomparto portaoggetti
1. Spostare il coperchietto della serratu-
ra, inserire la chiave nella serratura e
girarla in senso orario.2. Tirare in fuori il coperchio dello scom-
parto portaoggetti come illustrato nella
figura.1. Coperchio dello scomparto portaoggetti
2. Copriserratura dello scomparto portaoggetti
1. Serratura dello scomparto portaoggetti
1. Coperchio dello scomparto portaoggetti
H_5PB.book Page 14 Wednesday, July 25, 2001 5:40 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
Per chiudere lo scomparto portaoggetti
1. Riportare il coperchio dello scomparto
portaoggetti nella sua posizione origi-
naria, come illustrato nella figura.
2. Girare la chiave in senso antiorario,
sfilarla e poi chiudere il coperchietto
della serratura.
HAU03194
Regolazione del gruppo

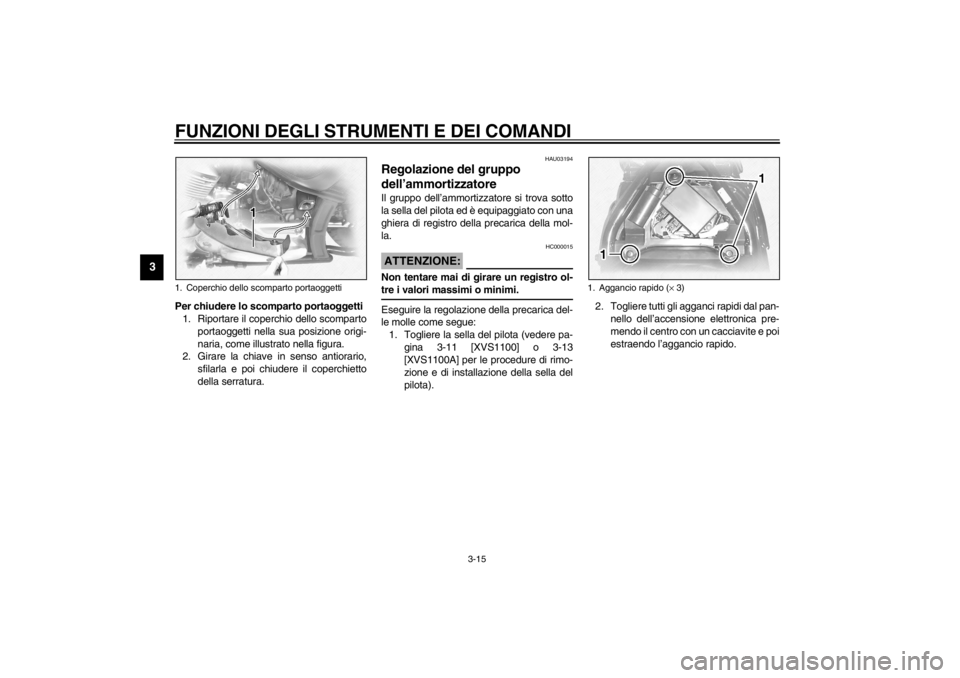

dell’ammortizzatore Il gruppo dell’ammortizzatore si trova sotto
la sella del pilota ed è equipaggiato con una
ghiera di registro della precarica della mol-
la.
HC000015
ATTENZIONE:_ Non tentare mai di girare un registro ol-
tre i valori massimi o minimi. _Eseguire la regolazione della precarica del-
le molle come segue:
1. Togliere la sella del pilota (vedere pa-
gina 3-11 [XVS1100] o 3-13
[XVS1100A] per le procedure di rimo-
zione e di installazione della sella del
pilota).2. Togliere tutti gli agganci rapidi dal pan-
nello dell’accensione elettronica pre-
mendo il centro con un cacciavite e poi
estraendo l’aggancio rapido.
1. Coperchio dello scomparto portaoggetti
1. Aggancio rapido (× 3)
H_5PB.book Page 15 Wednesday, July 25, 2001 5:40 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
3. Estrarre verso destra il pannello
dell’accensione elettronica.4. Togliere il parafango togliendo tutti gli
agganci rapidi.1. Pannello accensione elettronica
1. Aggancio rapido (× 3)
2. ParafangoXVS1100
1. Aggancio rapido (× 2)
2. ParafangoXVS1100A
H_5PB.book Page 16 Wednesday, July 25, 2001 5:40 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3

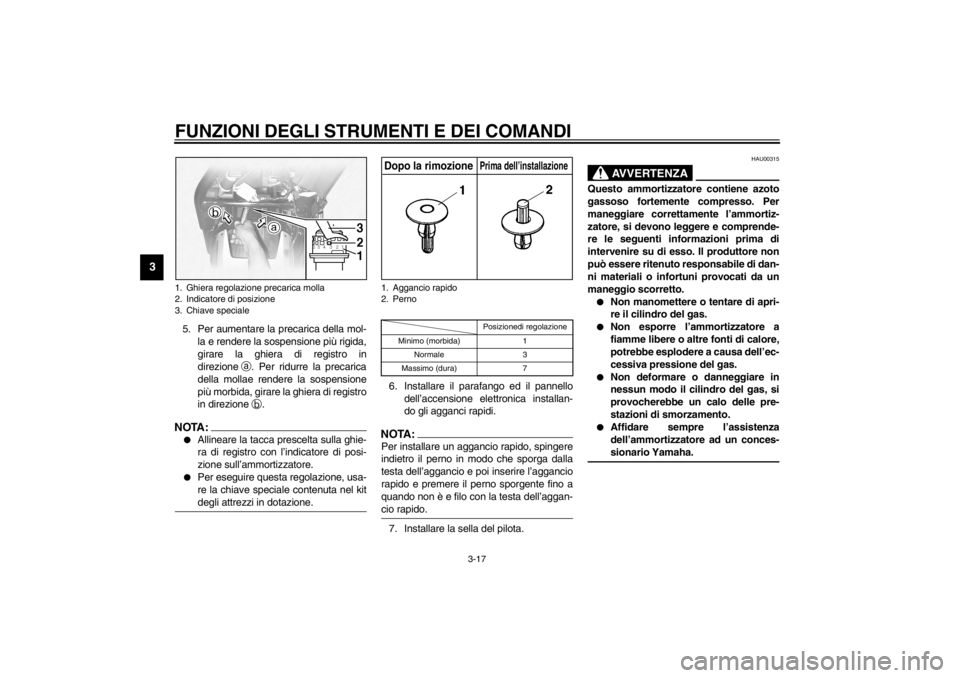

5. Per aumentare la precarica della mol-
la e rendere la sospensione più rigida,
girare la ghiera di registro in
direzione
a. Per ridurre la precarica
della mollae rendere la sospensione
più morbida, girare la ghiera di registro
in direzione
b.NOTA:_

Allineare la tacca prescelta sulla ghie-
ra di registro con l’indicatore di posi-
zione sull’ammortizzatore.


Per eseguire questa regolazione, usa-
re la chiave speciale contenuta nel kit
degli attrezzi in dotazione.
_
CI-10I6. Installare il parafango ed il pannello
dell’accensione elettronica installan-
do gli agganci rapidi.NOTA:_ Per installare un aggancio rapido, spingere
indietro il perno in modo che sporga dalla
testa dell’aggancio e poi inserire l’aggancio
rapido e premere il perno sporgente fino a
quando non è e filo con la testa dell’aggan-
cio rapido. _7. Installare la sella del pilota.
HAU00315
AVVERTENZA
_ Questo ammortizzatore contiene azoto
gassoso fortemente compresso. Per
maneggiare correttamente l’ammortiz-
zatore, si devono leggere e comprende-
re le seguenti informazioni prima di
intervenire su di esso. Il produttore non
può essere ritenuto responsabile di dan-
ni materiali o infortuni provocati da un
maneggio scorretto.

Non manomettere o tentare di apri-
re il cilindro del gas.


Non esporre l’ammortizzatore a
fiamme libere o altre fonti di calore,
potrebbe esplodere a causa dell’ec-
cessiva pressione del gas.


Non deformare o danneggiare in
nessun modo il cilindro del gas, si
provocherebbe un calo delle pre-
stazioni di smorzamento.


Affidare sempre l’assistenza
dell’ammortizzatore ad un conces-
sionario Yamaha.
_
1. Ghiera regolazione precarica molla
2. Indicatore di posizione
3. Chiave speciale
1. Aggancio rapido
2. Perno
Posizionedi regolazione
Minimo (morbida) 1
Normale 3
Massimo (dura) 7
Dopo la rimozione
Prima dell’installazione
H_5PB.book Page 17 Wednesday, July 25, 2001 5:40 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
HAU01172

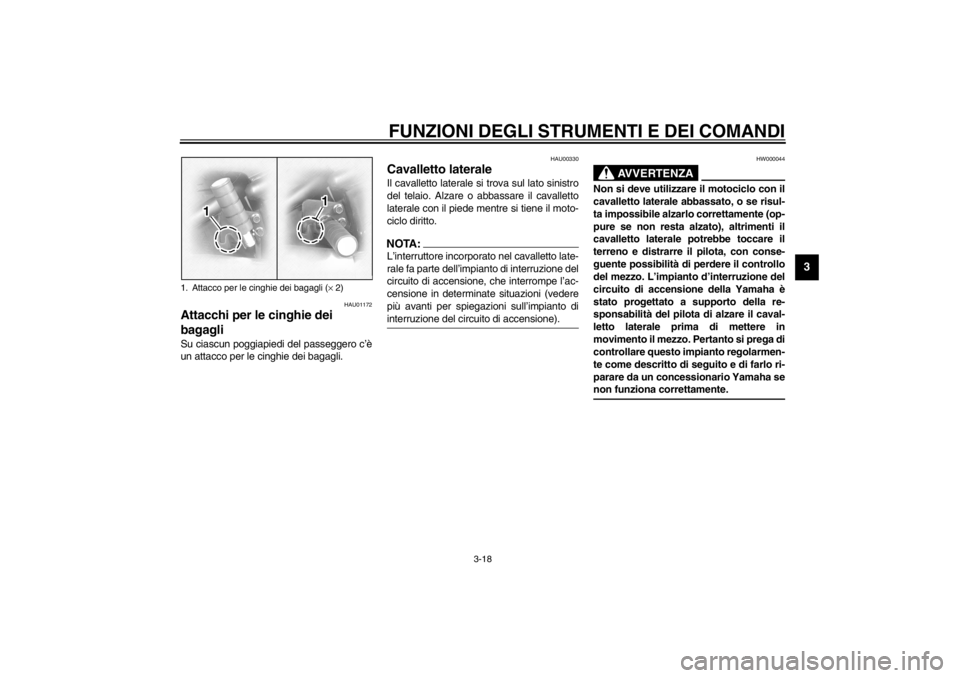

Attacchi per le cinghie dei
bagagli Su ciascun poggiapiedi del passeggero c’è
un attacco per le cinghie dei bagagli.
HAU00330
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il moto-
ciclo diritto.NOTA:_ L’interruttore incorporato nel cavalletto late-
rale fa parte dell’impianto di interruzione del
circuito di accensione, che interrompe l’ac-
censione in determinate situazioni (vedere
più avanti per spiegazioni sull’impianto di
interruzione del circuito di accensione). _
HW000044
AVVERTENZA
_ Non si deve utilizzare il motociclo con il
cavalletto laterale abbassato, o se risul-
ta impossibile alzarlo correttamente (op-
pure se non resta alzato), altrimenti il
cavalletto laterale potrebbe toccare il
terreno e distrarre il pilota, con conse-
guente possibilità di perdere il controllo
del mezzo. L’impianto d’interruzione del
circuito di accensione della Yamaha è
stato progettato a supporto della re-
sponsabilità del pilota di alzare il caval-
letto laterale prima di mettere in
movimento il mezzo. Pertanto si prega di
controllare questo impianto regolarmen-
te come descritto di seguito e di farlo ri-
parare da un concessionario Yamaha se
non funziona correttamente. _
1. Attacco per le cinghie dei bagagli (× 2)
H_5PB.book Page 18 Wednesday, July 25, 2001 5:40 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3
HAU03720
Impianto di interruzione del
circuito di accensione L’impianto di interruzione del circuito di ac-
censione (comprendente l’interruttore del
cavalletto laterale, l’interruttore della frizio-
ne e l’interruttore del folle) ha le seguenti
funzioni.

Impedisce l’avviamento con una mar-
cia innestata ed il cavalletto laterale al-
zato, ma la leva della frizione non è
tirata.


Impedisce l’avviamento con una mar-
cia innestata e la leva della frizione ti-
rata, ma il cavalletto laterale è ancora
abbassato.


Impedisce l’avviamento con una mar-
cia innestata e si abbassa il cavalletto
laterale.Controllare periodicamente il funzionamen-
to dell’impianto di interruzione del circuito di
accensione in conformità alla seguente pro-
cedura.
HW000045
AVVERTENZA
_ Se si nota una disfunzione, fare control-
lare l’impianto da un concessionario
Yamaha prima di utilizzare il mezzo. _
H_5PB.book Page 19 Wednesday, July 25, 2001 5:40 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
3

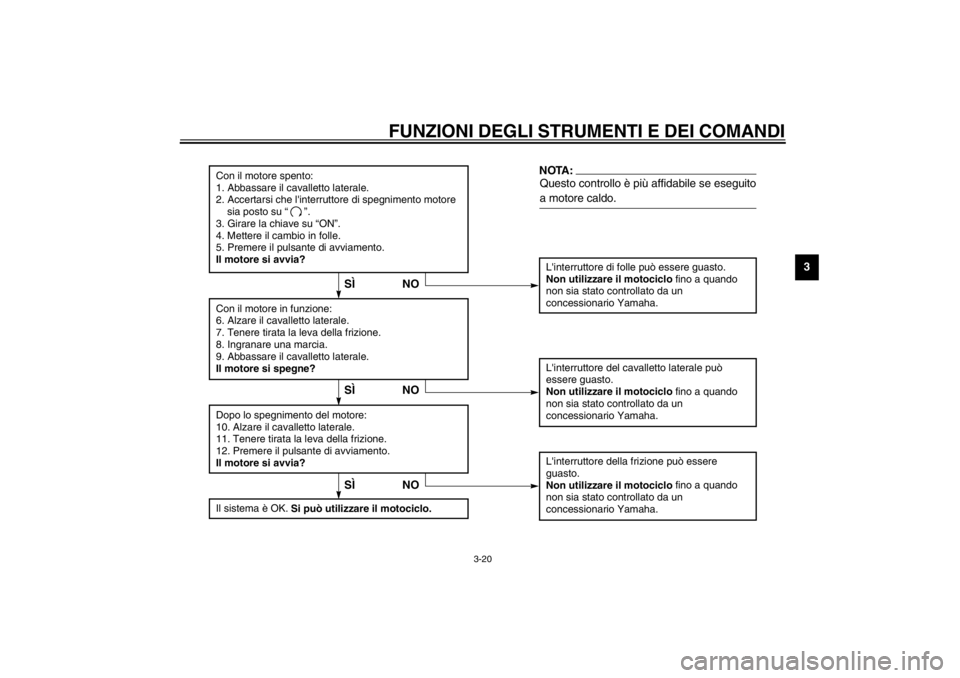

CD-01I
Con il motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l'interruttore di spegnimento motore
sia posto su “”.
3. Girare la chiave su “ON”.
4. Mettere il cambio in folle.
5. Premere il pulsante di avviamento.
Il motore si avvia?
L'interruttore di folle può essere guasto.
Non utilizzare il motociclo fino a quando
non sia stato controllato da un
concessionario Yamaha.
Con il motore in funzione:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva della frizione.
8. Ingranare una marcia.
9. Abbassare il cavalletto laterale.
Il motore si spegne?Dopo lo spegnimento del motore:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva della frizione.
12. Premere il pulsante di avviamento.
Il motore si avvia?
L'interruttore del cavalletto laterale può
essere guasto.
Non utilizzare il motociclo fino a quando
non sia stato controllato da un
concessionario Yamaha.L'interruttore della frizione può essere
guasto.
Non utilizzare il motociclo fino a quando
non sia stato controllato da un
concessionario Yamaha.
NO
NOTA:Questo controllo è più affidabile se eseguito
a motore caldo.
SÌSÌNO
Il sistema è OK.
Si può utilizzare il motociclo.
SÌNO
H_5PB.book Page 20 Wednesday, July 25, 2001 5:40 PM

H_5PB.book Page 21 Wednesday, July 25, 2001 5:40 PM

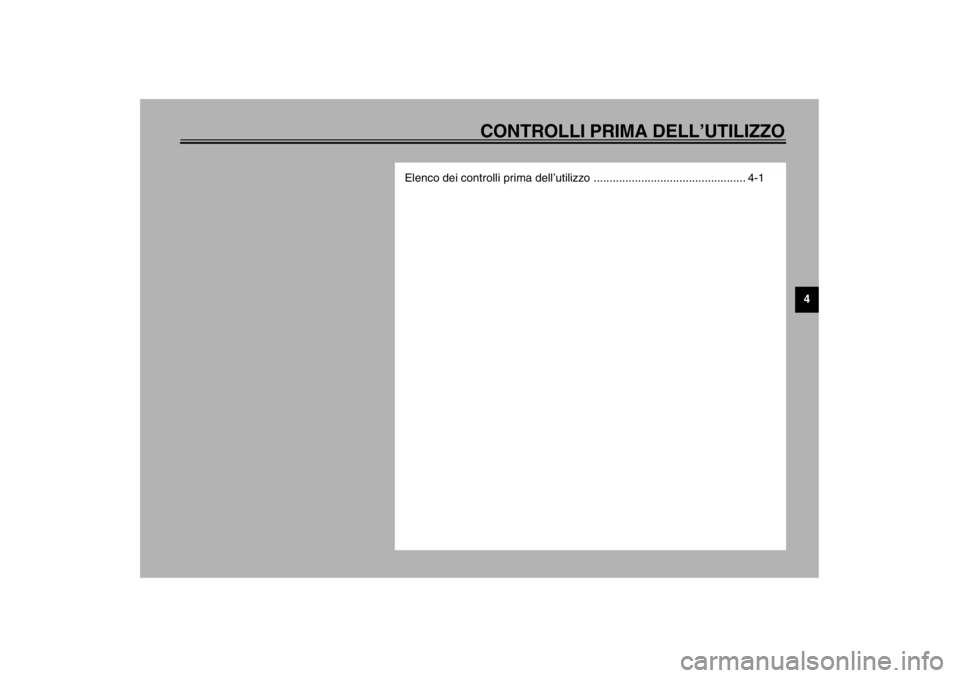

CONTROLLI PRIMA DELL’UTILIZZO
4
Elenco dei controlli prima dell’utilizzo ................................................ 4-1
H_5PB.book Page 1 Wednesday, July 25, 2001 5:40 PM

4-1
4
HAU01114
4-CONTROLLI PRIMA DELL’UTILIZZOIl proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo impre-
visto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento, perdita di
liquidi o di pressione dei pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo, controllare i
seguenti punti prima di ogni utilizzo.
HAU03439
Elenco dei controlli prima dell’utilizzo
CO-01I
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello del carburante nel serbatoio del carburante.
Effettuare il rifornimento, se necessario.
Verificare l’assenza di perdite nei condotti del carburante.3-8
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, rabboccare con l’olio consigliato fino al livello specificato.
Verificare che il veicolo non presenti perdite di olio.6-7–6-8
Olio della coppia conica
finaleVerificare che il veicolo non presenti perdite di olio. 6-9–6-10
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di cedevolezza, fare eseguire lo spurgo del circuito
idraulico da un concessionario Yamaha.
Controllare il gioco della leva.
Regolare, se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, rabboccare con il liquido freni consigliato fino al livello specificato.
Verificare che non ci siano perdite nell’impianto idraulico.6-17–6-18, 6-20–6-21
Freno posterioreControllare il funzionamento.
Se si ha una sensazione di cedevolezza, fare eseguire lo spurgo del circuito
idraulico da un concessionario Yamaha.
Controllare il livello del liquido nel serbatoio.
Se necessario, rabboccare con il liquido freni consigliato fino al livello specificato.
Verificare che non ci siano perdite nell’impianto idraulico.6-19–6-21
FrizioneControllare il funzionamento.
Lubrificare il cavo, se necessario.
Controllare il gioco della leva.
Regolare, se necessario.6-17
