YAMAHA XVS1100A 2002 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2002, Model line: XVS1100A, Model: YAMAHA XVS1100A 2002Pages: 104, PDF Size: 7.13 MB
Page 21 of 104

COMMANDES ET INSTRUMENTS
3-4
3
FAU00109
Alarme antivol (en option) Les concessionnaires Yamaha peuvent équiper
cette moto d’une alarme antivol, disponible en
option. Pour plus d’informations à ce sujet,
s’adresser à son concessionnaire Yamaha.
FAU00118
Combinés de contacteurs
FAU00119
Contacteur d’appel de phare “”
Appuyer sur ce contacteur afin d’effectuer un
appel de phare.
FAU03888
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “” pour allumer le
feu de route et sur “” pour allumer le feu de
croisement.
FAU00129
Contacteur d’avertisseur “”
Appuyer sur ce contacteur afin de faire retentir
l’avertisseur.
FAU03889
Contacteur des clignotants “/”
Pour signaler un virage à droite, pousser ce con-
tacteur vers “”. Pour signaler un virage à
gauche, pousser ce contacteur vers “”. Une
fois relâché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, appuyer
sur le contacteur après que celui-ci soit revenu à
sa position centrale.
1. Contacteur d’appel de phare“”
2. Inverseur feu de route/feu de croisement
“/”
3. Contacteur d’avertisseur “”
4. Contacteur des clignotants “/”
U5PBF1.book Page 4 Wednesday, October 24, 2001 1:58 PM
Page 22 of 104

COMMANDES ET INSTRUMENTS
3-5
3
FAU03890
Coupe-circuit du moteur “/”
Placer ce contacteur sur “” avant de mettre
le moteur en marche. En cas d’urgence, comme
par exemple, lors d’une chute ou d’un blocage
de câble des gaz, placer ce contacteur sur “”
afin de couper le moteur.
FAU03898
Contacteur d’éclairage “//”
Placer ce contacteur sur “” afin d’allu-
mer la veilleuse, le feu arrière et l’éclairage des
instruments. Placer le contacteur sur “” afin
d’allumer également le phare. Placer le contac-
teur sur “” afin d’éteindre tous les feux.
FAU00143
Contacteur du démarreur “”
Appuyer sur ce contacteur afin de lancer le mo-
teur à l’aide du démarreur.
FC000005
ATTENTION:_ Avant de mettre le moteur en marche, il con-
vient de lire les instructions de mise en mar-
che figurant à la page 5-1. _
FAU00152
Levier d’embrayage Le levier d’embrayage se trouve à la poignée
gauche. Pour débrayer, tirer le levier vers la poi-
gnée. Pour embrayer, relâcher le levier. Un
fonctionnement en douceur s’obtient en tirant le
levier rapidement et en le relâchant lentement.
Le levier d’embrayage est équipé d’un contac-
teur d’embrayage, qui est lié au système du
coupe-circuit d’allumage. (Pour plus d’explica-
tions au sujet du coupe-circuit d’allumage, se re-
porter à la page 3-19.)

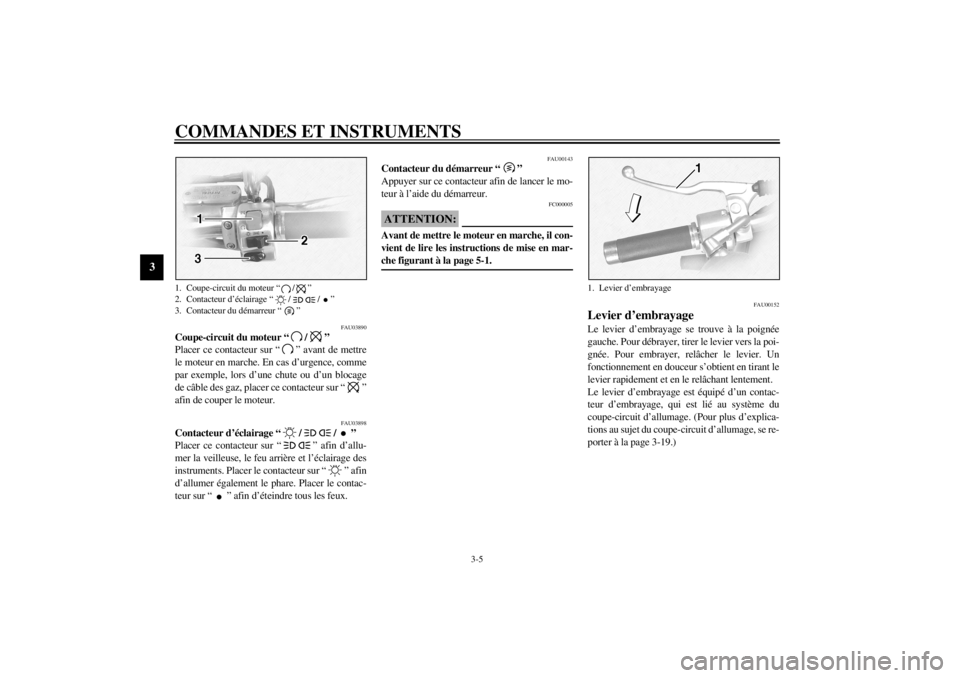

1. Coupe-circuit du moteur “/”
2. Contacteur d’éclairage “//”
3. Contacteur du démarreur “”
1. Levier d’embrayage
U5PBF1.book Page 5 Wednesday, October 24, 2001 1:58 PM
Page 23 of 104

COMMANDES ET INSTRUMENTS
3-6
3
FAU00157
Sélecteur (XVS1100)Le sélecteur se trouve à la gauche du moteur et
s’utilise conjointement avec le levier d’em-
brayage lors du changement des 5 vitesses à
prise constante dont la boîte de vitesses est équi-
pée.
FAU01215
Sélecteur (XVS1100A)Le sélecteur se trouve à la gauche du moteur et
s’utilise conjointement avec le levier d’em-
brayage lors du changement des 5 vitesses à
prise constante dont la boîte de vitesses est équi-
pée.N.B.:_ Passer les vitesses supérieures avec la pointe du
pied ou le talon et rétrograder avec la pointe du
pied. _
FAU00158
Levier de frein Le levier de frein est situé à la poignée droite.
Pour actionner le frein avant, tirer le levier vers
la poignée.

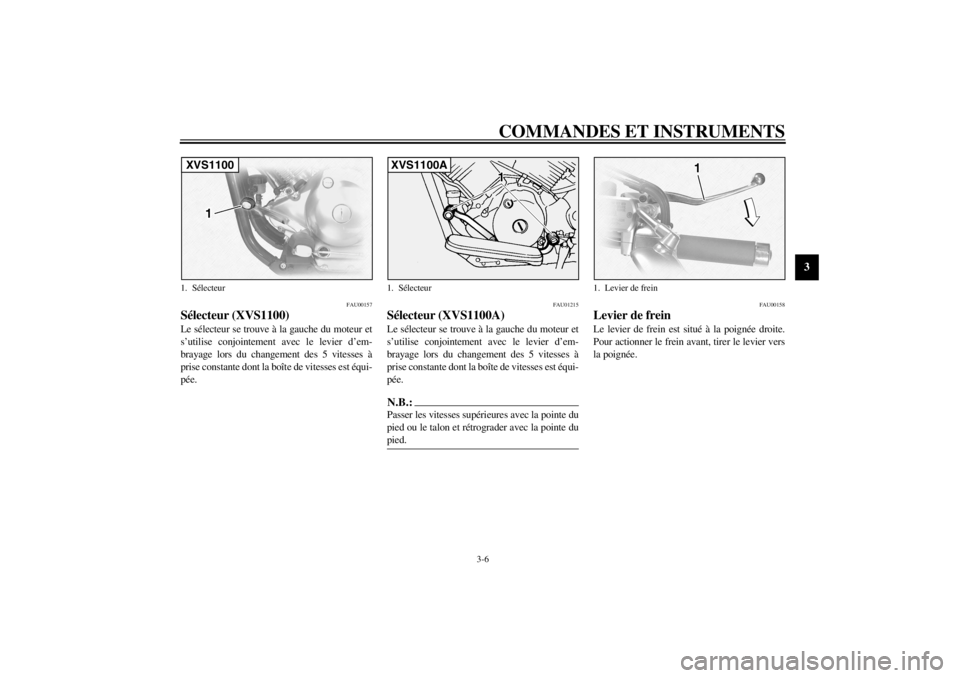

1. SélecteurXVS1100
1. SélecteurXVS1100A
1. Levier de frein
U5PBF1.book Page 6 Wednesday, October 24, 2001 1:58 PM
Page 24 of 104

COMMANDES ET INSTRUMENTS
3-7
3
FAU00162
Pédale de frein La pédale de frein figure à la droite de la moto.
Pour actionner le frein arrière, appuyer sur la pé-
dale de frein.
FAU02917
Bouchon du réservoir de carburant Retrait du bouchon du réservoir de carbu-
rant
Faire glisser le cache-serrure, introduire ensuite
la clé dans la serrure, puis la tourner de 1/4 de
tour dans le sens des aiguilles d’une montre. Le
bouchon est déverrouillé et peut être retiré.
Repose du bouchon du réservoir de carbu-
rant
1. Remettre le bouchon en place dans l’ori-
fice du réservoir, la clé étant dans la ser-
rure, en veillant à diriger le repère “”
vers l’avant.

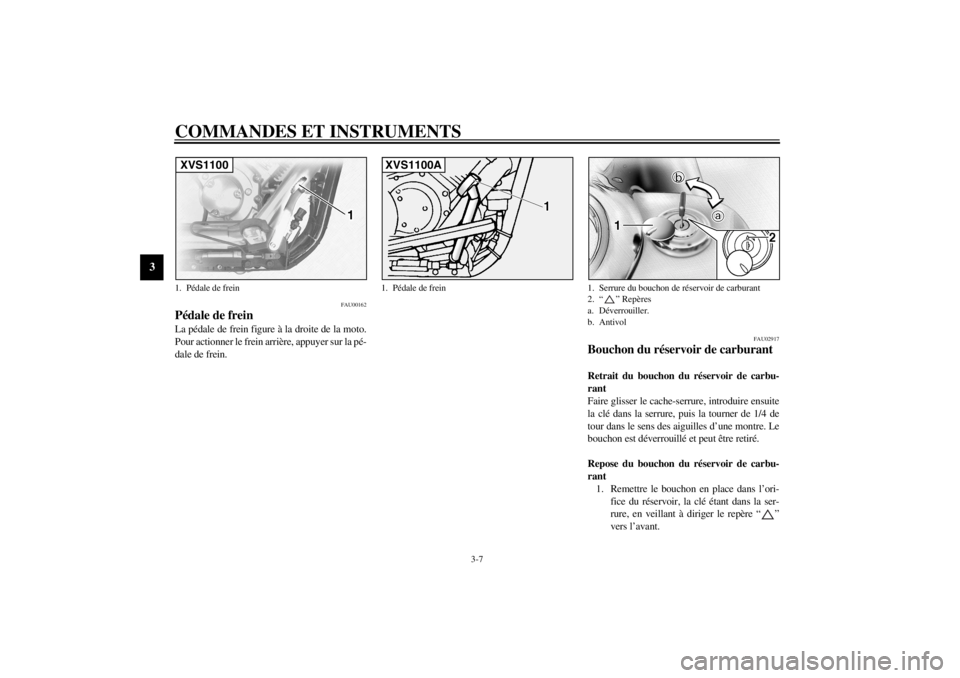

1. Pédale de freinXVS1100
1. Pédale de freinXVS1100A
1. Serrure du bouchon de réservoir de carburant
2.“” Repères
a. Déverrouiller.
b. Antivol
U5PBF1.book Page 7 Wednesday, October 24, 2001 1:58 PM
Page 25 of 104

COMMANDES ET INSTRUMENTS
3-8
3
2. Tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa position
initiale, la retirer, puis refermer le cache-
serrure.N.B.:_ Le bouchon ne peut être remis en place correcte-
ment si la clé n’est pas dans la serrure. De plus,
la clé ne peut être retirée si le bouchon n’est pas
correctement mis en place et verrouillé. _
FW000024
AVERTISSEMENT
_ S’assurer que le bouchon du réservoir de car-
burant est installé correctement avant de se
mettre en route. _
FAU03753
Carburant S’assurer que le niveau de carburant est suffi-
sant. Remplir le réservoir de carburant jusqu’à
l’extrémité inférieure du tube de remplissage,
comme illustré.
FW000130
AVERTISSEMENT
_
Ne pas remplir le réservoir de carbu-
rant à l’excès, sinon du carburant ris-
que de déborder lorsqu’il chauffe et se
dilate.
Éviter de renverser du carburant sur le
moteur chaud.
_
FAU00185
ATTENTION:_ Essuyer immédiatement toute coulure de
carburant à l’aide d’un chiffon propre, sec et
doux. En effet, le carburant risque d’abîmer
les surfaces peintes ou les pièces en plastique. _
FAU04202*
FCA00102*
ATTENTION:_ Utiliser uniquement de l’essence sans plomb.
L’utilisation d’essence avec plomb endom-
magerait gravement les pièces internes du
moteur, telles que les soupapes et les seg-
ments, ainsi que le système d’échappement. _

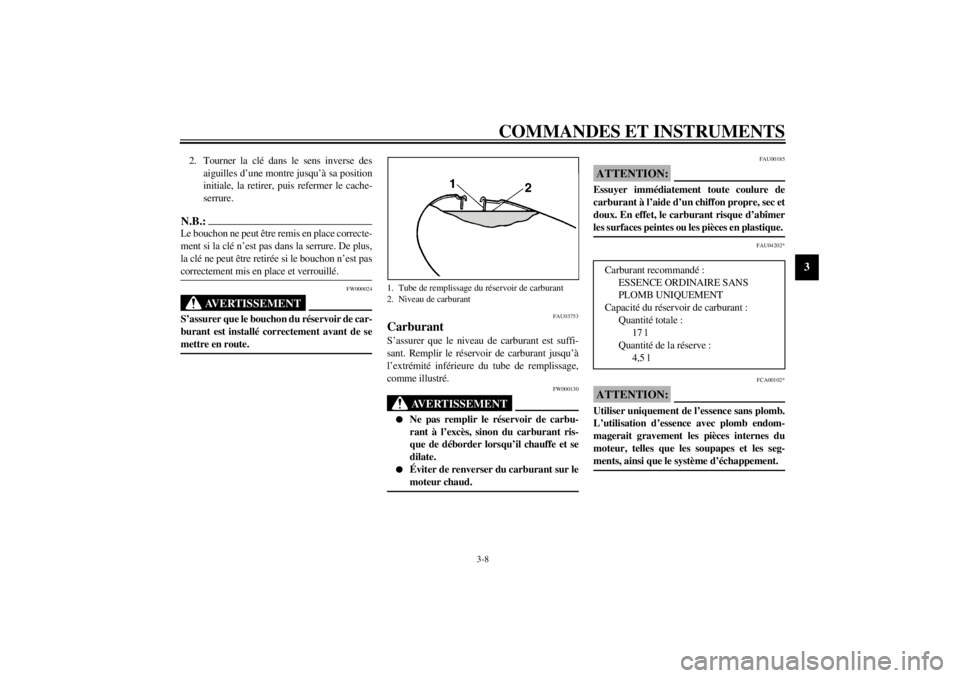

1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant
Carburant recommandé :
ESSENCE ORDINAIRE SANS
PLOMB UNIQUEMENT
Capacité du réservoir de carburant :
Quantité totale :
17 l
Quantité de la réserve :
4,5 l
U5PBF1.book Page 8 Wednesday, October 24, 2001 1:58 PM
Page 26 of 104

COMMANDES ET INSTRUMENTS
3-9
3
Ce moteur Yamaha fonctionne à l’essence ordi-
naire sans plomb d’un indice d’octane recherche
de 91 ou plus. Si un cognement ou un cliquetis
survient, utiliser une marque d’essence diffé-
rente ou une essence super sans plomb. L’es-
sence sans plomb prolonge la durée de service
des bougies et réduit les frais d’entretien.
FAU02969
Robinet de carburant Le robinet de carburant fournit le carburant du
réservoir aux carburateurs, tout en le filtrant.
Les diverses positions de la manette du robinet
de carburant sont illustrées et leur rôle est expli-
qué ci-dessous.
OFF (fermé)
Le carburant ne passe pas. La manette du robi-
net doit toujours être à cette position quand le
moteur est coupé.ON (ouvert)
Le carburant parvient aux carburateurs. Placer la
manette du robinet à cette position avant de met-
tre le moteur en marche et de rouler.1. Manette placée sur “OFF”OFF: robinet fermé
1. Manette placée sur “ON”ON: robinet ouvert
U5PBF1.book Page 9 Wednesday, October 24, 2001 1:58 PM
Page 27 of 104

COMMANDES ET INSTRUMENTS
3-10
3
RES (réserve)
La réserve de carburant est disponible. Placer la
manette du robinet à cette position si le carbu-
rant vient à manquer pendant la conduite. Dans
ce cas, faire le plein dès que possible et bien
veiller à replacer la manette du robinet sur
“ON”.
FAU02973
Levier du starter “” La mise en marche à froid requiert un mélange
air-carburant plus riche. C’est le starter qui per-
met d’enrichir le mélange.
Déplacer le levier vers
a pour ouvrir le starter.
Déplacer le levier vers
b pour fermer le starter.
FCA00038
ATTENTION:_ Ne pas utiliser le starter plus de 3 minutes,
car l’excès de chaleur produite risquerait de
décolorer le tube d’échappement. De plus,
l’utilisation prolongée du starter provoquera
une postcombustion. Dans ce cas, il faut cou-
per le starter. _

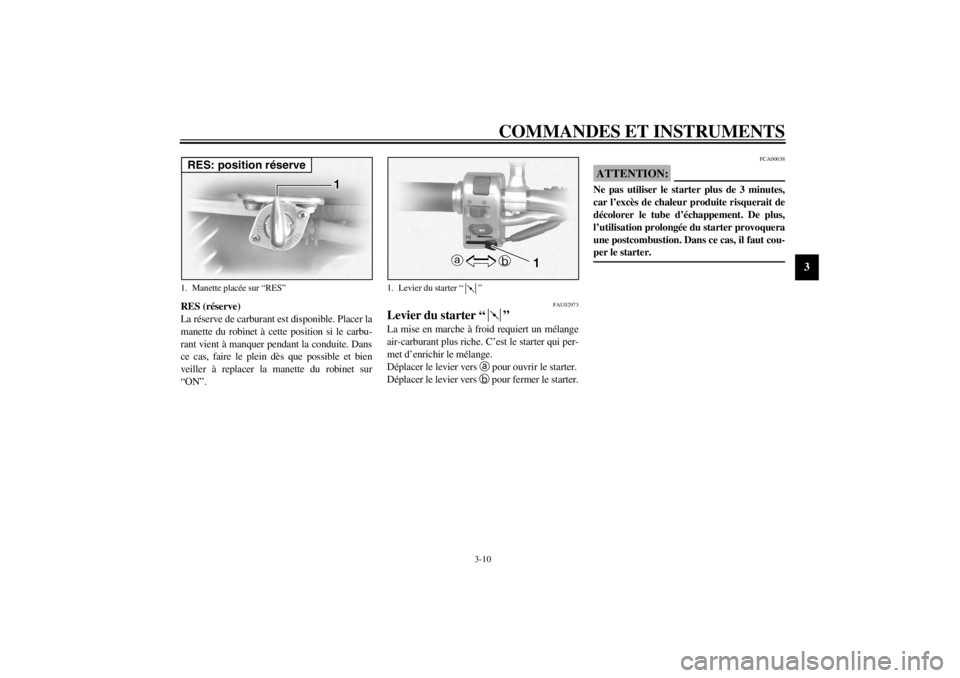

1. Manette placée sur “RES”RES: position réserve
1. Levier du starter “”
U5PBF1.book Page 10 Wednesday, October 24, 2001 1:58 PM
Page 28 of 104

COMMANDES ET INSTRUMENTS
3-11
3
FAU01710
Selles (XVS1100)Selle du passager
Dépose de la selle du passagerRetirer l’écrou, puis relever la selle du passager.Mise en place de la selle du passager
Insérer la patte de fixation à l’avant de la selle
du passager dans le support de selle, comme il-
lustré. Placer ensuite la selle à sa position d’ori-
gine, puis mettre l’écrou en place.Selle du pilote
Dépose de la selle du pilote
1. Retirer la selle du passager.
2. Déposer les vis et le support, puis relever
la selle du pilote afin de la déposer.

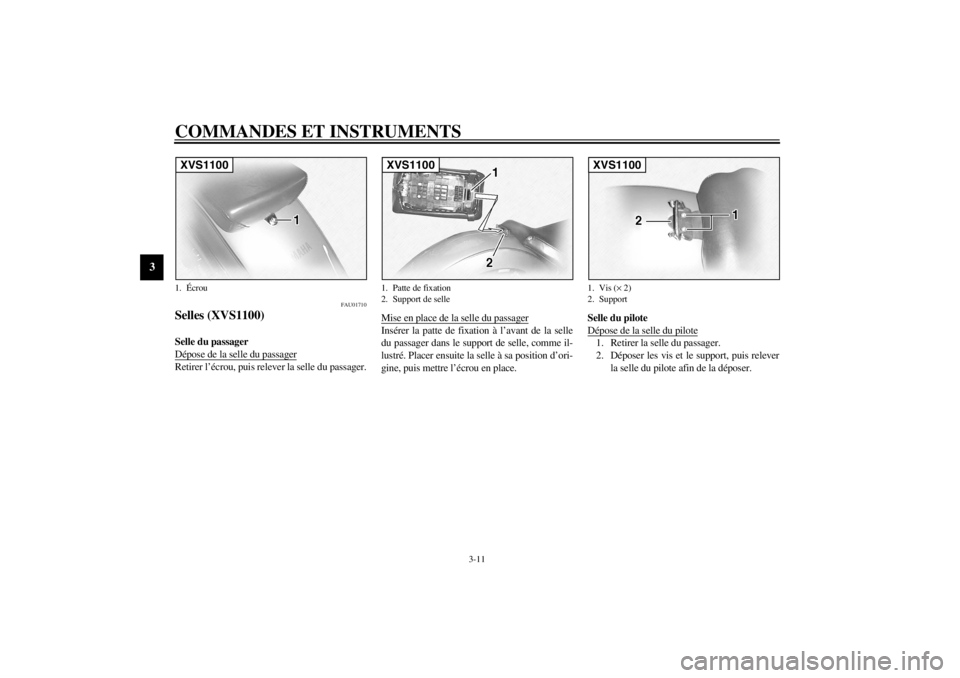

1.ÉcrouXVS1100
1. Patte de fixation
2. Support de selleXVS1100
1. Vis (× 2)
2. SupportXVS1100
U5PBF1.book Page 11 Wednesday, October 24, 2001 1:58 PM
Page 29 of 104

COMMANDES ET INSTRUMENTS
3-12
3
Mise en place de la selle du pilote1. Insérer les pattes de fixation à l’avant de la
selle du pilote dans les supports de selle,
puis remettre la selle à sa place.
2. Remonter le support et les vis déposés pré-
cédemment.
3. Remettre la selle du passager en place.N.B.:_ Avant de démarrer, s’assurer que les selles sont
correctement en place. _
FAU03202
Selles (XVS1100A)Selle du passager
Dépose de la selle du passagerRetirer la vis, puis relever la selle du passager.Mise en place de la selle du passager
Insérer la patte de fixation à l’avant de la selle
du passager dans le support, comme illustré, re-
mettre la selle à sa place, puis remonter la vis.

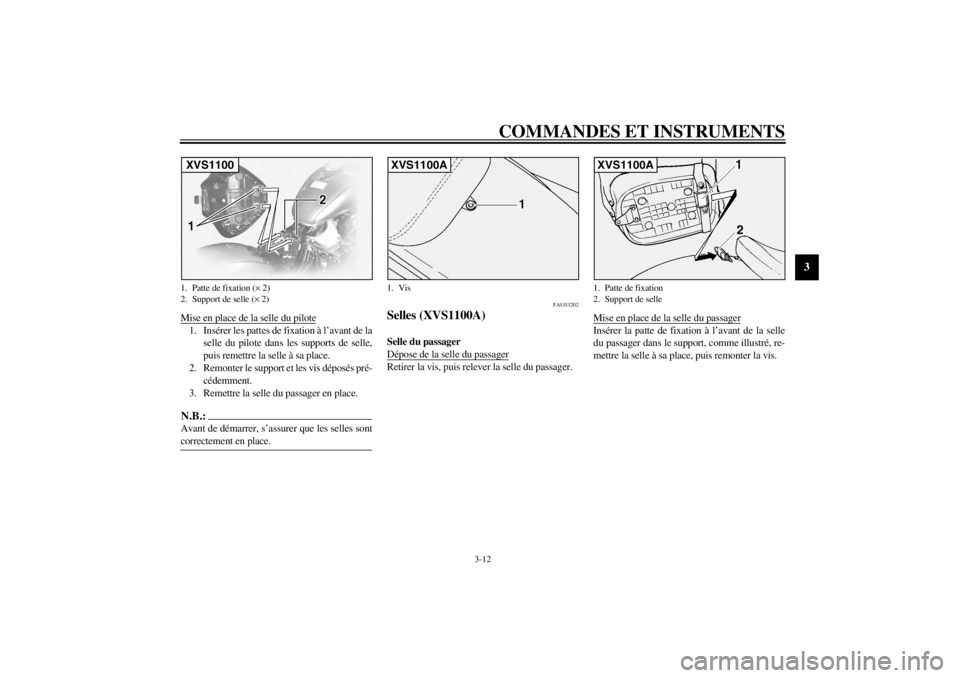

1. Patte de fixation (× 2)
2. Support de selle (× 2)XVS1100
1. VisXVS1100A
1. Patte de fixation
2. Support de selleXVS1100A
U5PBF1.book Page 12 Wednesday, October 24, 2001 1:58 PM
Page 30 of 104

COMMANDES ET INSTRUMENTS
3-13
3
Selle du pilote
Dépose de la selle du pilote1. Retirer la selle du passager.
2. Déposer la vis, puis relever la selle du pi-
lote.Mise en place de la selle du pilote
1. Insérer les pattes de fixation à l’avant de la
selle du pilote dans les supports, comme
illustré, remettre la selle à sa place, puis re-
monter la vis.
2. Remettre la selle du passager en place.N.B.:_ Avant de démarrer, s’assurer que les selles sont
correctement en place. _
FAU00260
Accroche-casque Pour ouvrir l’accroche-casque, introduire la clé
dans la serrure, puis la tourner comme illustré.
Pour verrouiller l’accroche-casque, le remettre à
sa position d’origine, puis retirer la clé.
FW000030
AVERTISSEMENT
_ Ne jamais rouler avec un casque accroché à
l’accroche-casque, car le casque pourrait
heurter un objet et entraîner la perte de con-
trôle du véhicule et un accident. _

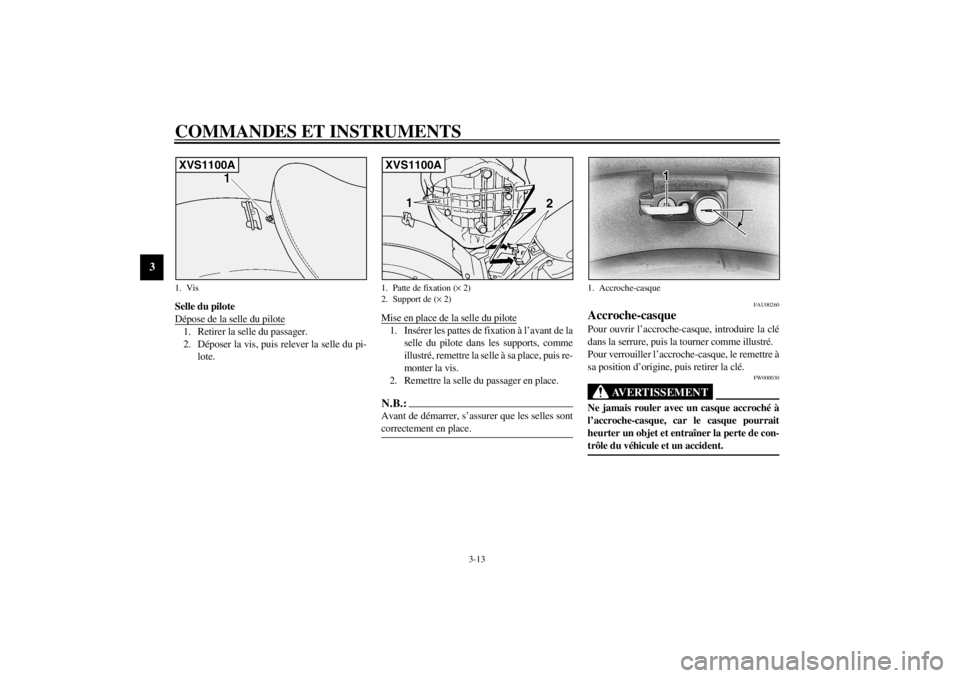

1. VisXVS1100A
1. Patte de fixation (× 2)
2. Support de (× 2)XVS1100A
1. Accroche-casque
U5PBF1.book Page 13 Wednesday, October 24, 2001 1:58 PM
