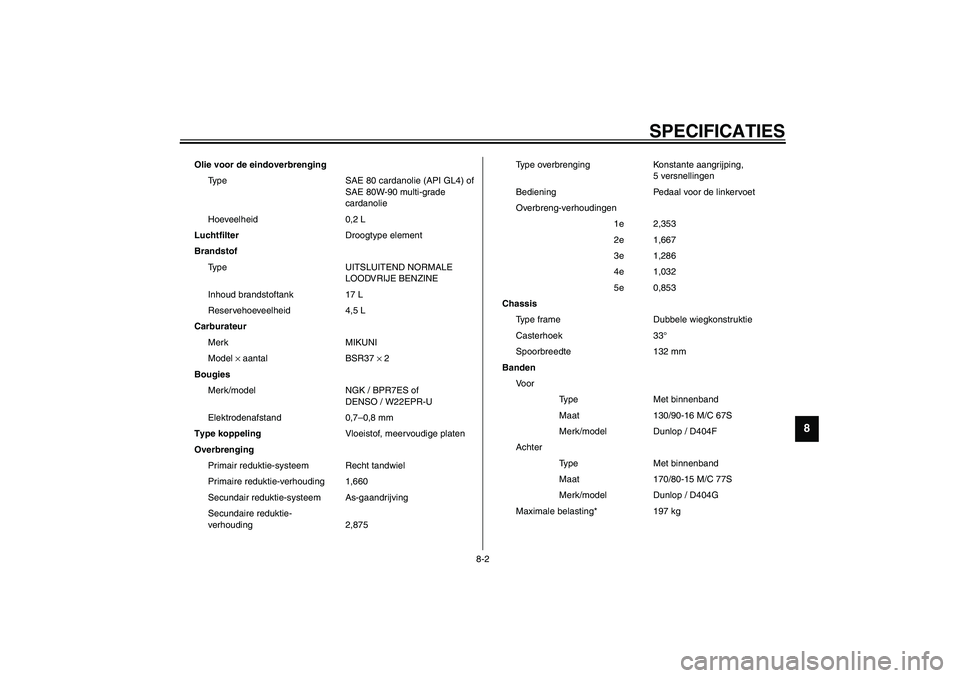

SPECIFICATIES
8-2
8
Olie voor de eindoverbrenging
Type SAE 80 cardanolie (API GL4) of
SAE 80W-90 multi-grade
cardanolie
Hoeveelheid 0,2 L
LuchtfilterDroogtype element
Brandstof
Type UITSLUITEND NORMALE
LOODVRIJE BENZINE
Inhoud brandstoftank 17 L
Reservehoeveelheid 4,5 L
Carburateur
Merk MIKUNI
Model × aantal BSR37 × 2
Bougies
Merk/model NGK / BPR7ES of
DENSO / W22EPR-U
Elektrodenafstand 0,7–0,8 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reduktie-systeem Recht tandwiel
Primaire reduktie-verhouding 1,660
Secundair reduktie-systeem As-gaandrijving
Secundaire reduktie-
verhouding 2,875Type overbrenging Konstante aangrijping,
5 versnellingen
Bediening Pedaal voor de linkervoet
Overbreng-verhoudingen
1e 2,353
2e 1,667
3e 1,286
4e 1,032
5e 0,853
Chassis
Type frame Dubbele wiegkonstruktie
Casterhoek 33°
Spoorbreedte 132 mm
Banden
Voor
Type Met binnenband
Maat 130/90-16 M/C 67S
Merk/model Dunlop / D404F
Achter
Type Met binnenband
Maat 170/80-15 M/C 77S
Merk/model Dunlop / D404G
Maximale belasting* 197 kg
U5KSD4.book Page 2 Thursday, September 12, 2002 4:23 PM

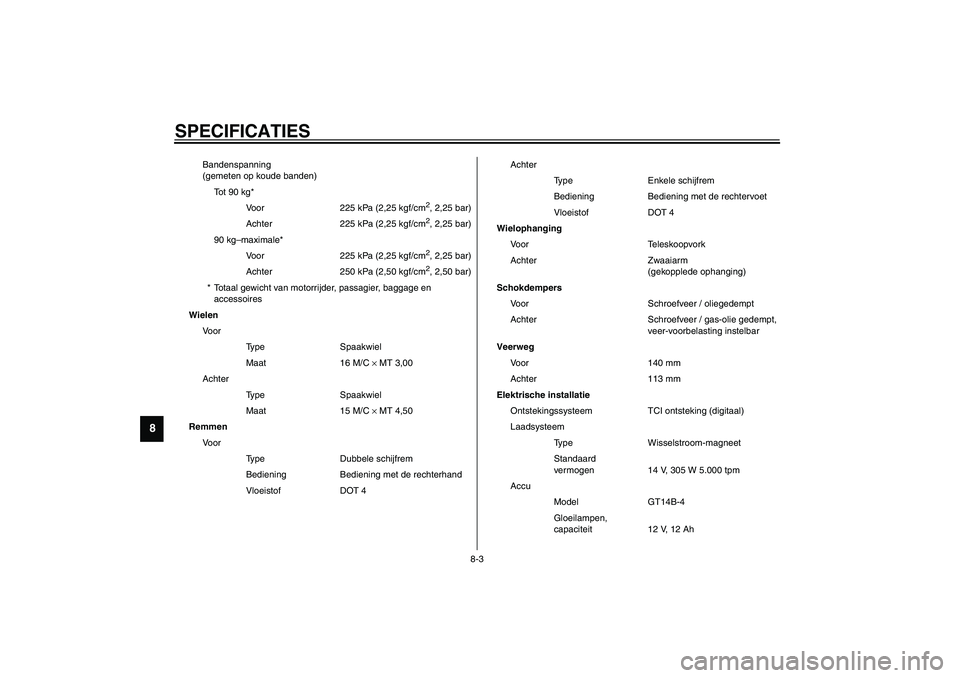

SPECIFICATIES
8-3
8
Bandenspanning
(gemeten op koude banden)
Tot 90 kg*
Voor 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Achter 225 kPa (2,25 kgf/cm2, 2,25 bar)
90 kg–maximale*
Voor 225 kPa (2,25 kgf/cm2, 2,25 bar)
Achter 250 kPa (2,50 kgf/cm2, 2,50 bar)
* Totaal gewicht van motorrijder, passagier, baggage en
accessoires
Wielen
Voor
Type Spaakwiel
Maat 16 M/C × MT 3,00
Achter
Type Spaakwiel
Maat 15 M/C × MT 4,50
Remmen
Voor
Type Dubbele schijfrem
Bediening Bediening met de rechterhand
Vloeistof DOT 4 Achter
Type Enkele schijfrem
Bediening Bediening met de rechtervoet
Vloeistof DOT 4
Wielophanging
Voor Teleskoopvork
Achter Zwaaiarm
(gekopplede ophanging)
Schokdempers
Voor Schroefveer / oliegedempt
Achter Schroefveer / gas-olie gedempt,
veer-voorbelasting instelbar
Veerweg
Voor 140 mm
Achter 113 mm
Elektrische installatie
Ontstekingssysteem TCI ontsteking (digitaal)
Laadsysteem
Type Wisselstroom-magneet
Standaard
vermogen 14 V, 305 W 5.000 tpm
Accu
Model GT14B-4
Gloeilampen,
capaciteit 12 V, 12 Ah
U5KSD4.book Page 3 Thursday, September 12, 2002 4:23 PM

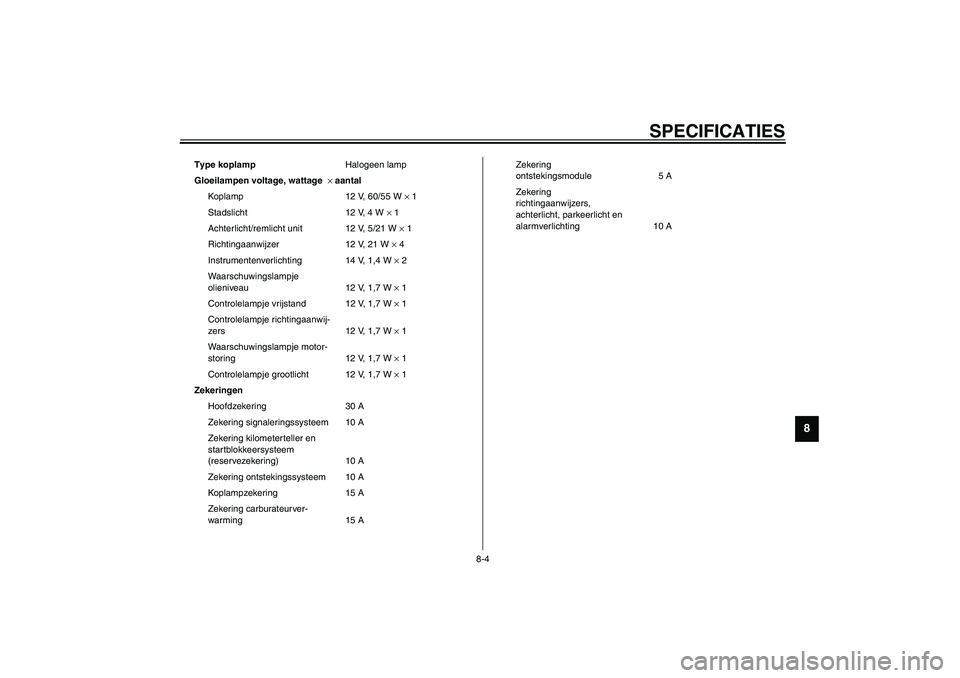

SPECIFICATIES
8-4
8
Type koplampHalogeen lamp
Gloeilampen voltage, wattage × aantal
Koplamp 12 V, 60/55 W × 1
Stadslicht 12 V, 4 W × 1
Achterlicht/remlicht unit 12 V, 5/21 W × 1
Richtingaanwijzer 12 V, 21 W × 4
Instrumentenverlichting 14 V, 1,4 W × 2
Waarschuwingslampje
olieniveau 12 V, 1,7 W × 1
Controlelampje vrijstand 12 V, 1,7 W × 1
Controlelampje richtingaanwij-
zers 12 V, 1,7 W × 1
Waarschuwingslampje motor-
storing 12 V, 1,7 W × 1
Controlelampje grootlicht 12 V, 1,7 W × 1
Zekeringen
Hoofdzekering 30 A
Zekering signaleringssysteem 10 A
Zekering kilometerteller en
startblokkeersysteem
(reservezekering) 10 A
Zekering ontstekingssysteem 10 A
Koplampzekering 15 A
Zekering carburateurver-
warming 15 AZekering
ontstekingsmodule 5 A
Zekering
richtingaanwijzers,
achterlicht, parkeerlicht en
alarmverlichting 10 A
U5KSD4.book Page 4 Thursday, September 12, 2002 4:23 PM

SPECIFICATIES
8-5
8
DAU04513
Omrekentabel CS-04DAlle specificaties in deze handleiding worden vermeld in
Internationale (SI) en in Metrische eenheden.
Gebruik deze tabel om METRISCHE eenheden om te
rekenen naar AMERIKAANSE eenheden.
Voorbeeld:
METRISCHE
WAARDEOMREKENFACTOR AMERIKAANSE
WAARDE
2 mm× 0,03937 = 0,08 in
Omrekentabel
METRISCH SYSTEEM NAAR AMERIKAANS SYSTEEM
Metrische eenheid OmrekenfactorAmerikaanse
eenheid
Moment, Koppelm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g× 2,205× 0,03527lb
oz
Snelheid km/u× 0,6214 mi/u
Afstandkm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Inhoudcc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Diversenkg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
U5KSD4.book Page 5 Thursday, September 12, 2002 4:23 PM

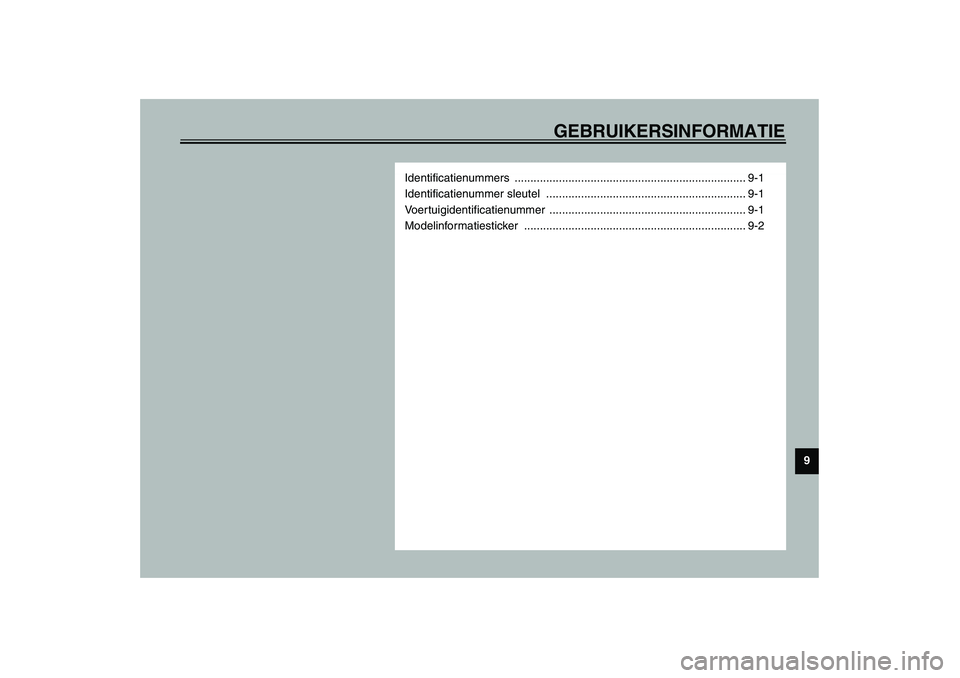

GEBRUIKERSINFORMATIE
9
Identificatienummers ......................................................................... 9-1
Identificatienummer sleutel ............................................................... 9-1
Voertuigidentificatienummer .............................................................. 9-1
Modelinformatiesticker ...................................................................... 9-2
U5KSD4.book Page 1 Thursday, September 12, 2002 4:23 PM

9-1
9

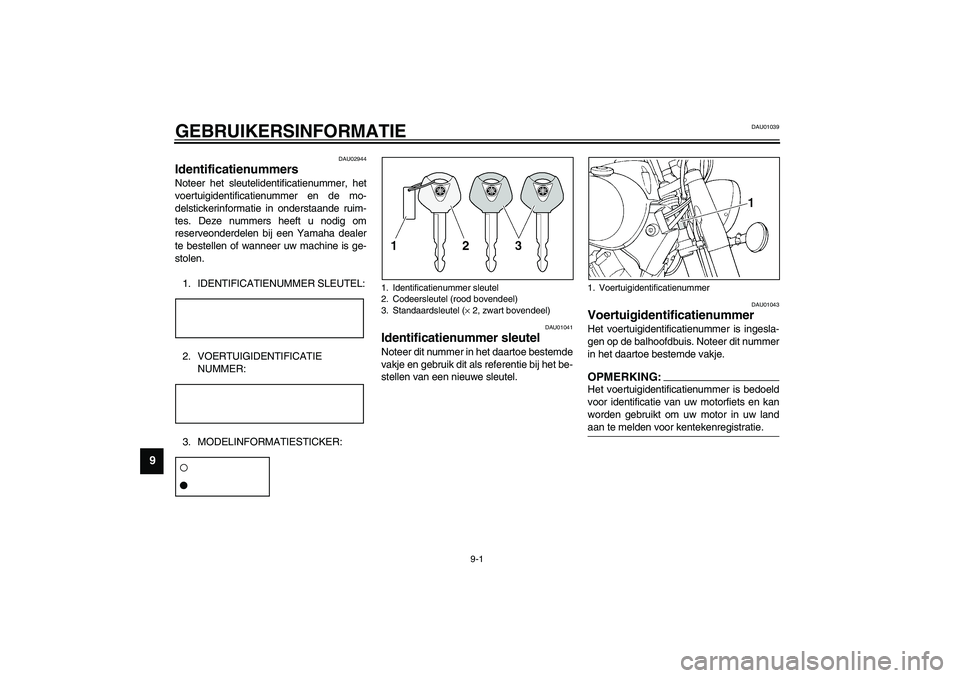

DAU01039
9-GEBRUIKERSINFORMATIE
DAU02944
Identificatienummers Noteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de mo-
delstickerinformatie in onderstaande ruim-
tes. Deze nummers heeft u nodig om
reserveonderdelen bij een Yamaha dealer
te bestellen of wanneer uw machine is ge-
stolen.
1. IDENTIFICATIENUMMER SLEUTEL:CA-02D2. VOERTUIGIDENTIFICATIE
NUMMER:CA-02D3. MODELINFORMATIESTICKER:CA-01DDAU01041
Identificatienummer sleutel Noteer dit nummer in het daartoe bestemde
vakje en gebruik dit als referentie bij het be-
stellen van een nieuwe sleutel.
DAU01043
Voertuigidentificatienummer Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:_ Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie. _
1. Identificatienummer sleutel
2. Codeersleutel (rood bovendeel)
3. Standaardsleutel (× 2, zwart bovendeel)
1. Voertuigidentificatienummer
U5KSD4.book Page 1 Thursday, September 12, 2002 4:23 PM

GEBRUIKERSINFORMATIE
9-2
9
DAU01804

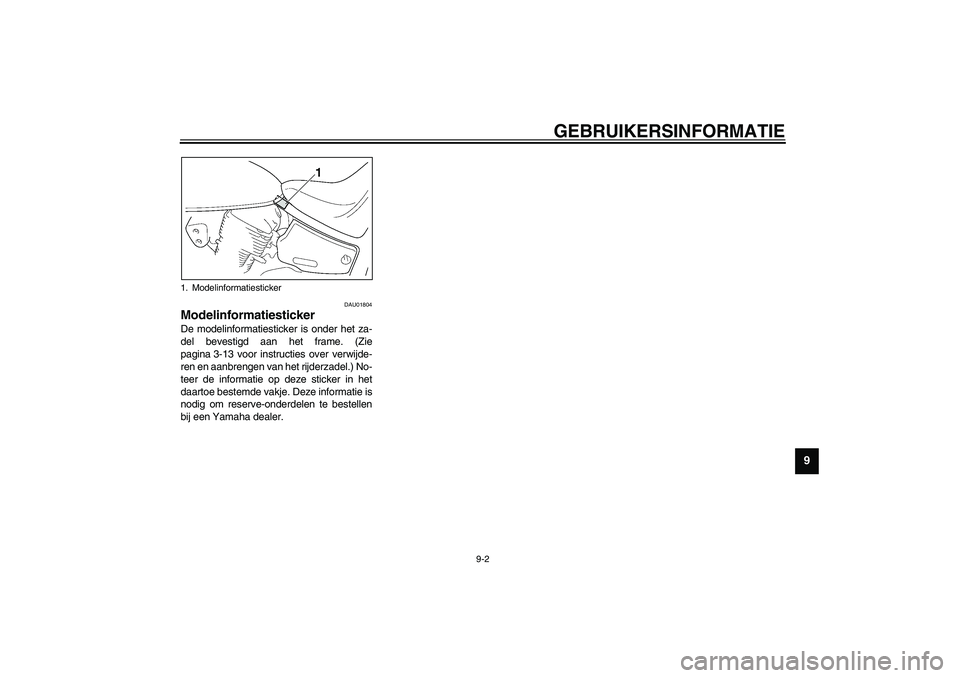

Modelinformatiesticker De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie
pagina 3-13 voor instructies over verwijde-
ren en aanbrengen van het rijderzadel.) No-
teer de informatie op deze sticker in het
daartoe bestemde vakje. Deze informatie is
nodig om reserve-onderdelen te bestellen
bij een Yamaha dealer. 1. Modelinformatiesticker
U5KSD4.book Page 2 Thursday, September 12, 2002 4:23 PM

INDEXAAccu ...................................................... 6-25
Afstellen van het stationair toerental ...... 6-12
Antidiefstal-alarm .....................................3-6BBagageriembevestiging ......................... 3-18
Banden .................................................. 6-13
Bougies, controleren ................................6-6
Brandstof ............................................... 3-10
Brandstofkraan ...................................... 3-11
Brandstofverbruik, tips voor een zuinig..... 5-4CCarburateurs, afstellen ........................... 6-12
Cardanolie ...............................................6-9
Chokehendel.......................................... 3-12
Claxonschakelaar ....................................3-7
Contactslot/stuurslot ................................3-2
Controlelampje grootlicht .........................3-5
Controlelampje richtingaanwijzers ............3-4
Controlelampjes en
waarschuwingslampjes ..........................3-4
Controlelampje startblokkering .................3-5
Controlelampje vrijstand...........................3-4
Controlelijst voor gebruik..........................4-1DDimlichtschakelaar ...................................3-7
GGasgreep en gaskabel,
controleren en smeren ........................ 6-21
Gaskabel, afstellen van vrije slag........... 6-13
Gereedschapsset .................................... 6-1HHelmbevestiging .................................... 3-14IIdentificatienummers ............................... 9-1
Identificatienummer sleutel ...................... 9-1
Inrijperiode............................................... 5-5KKabels, controleren en smeren .............. 6-21
Klepspeling, afstellen............................. 6-13
Koplampgloeilamp, vervangen .............. 6-29
Koppelingshendel .................................... 3-8
Koppelingshendel, vrije slag afstellen .... 6-16LLichtsignaalschakelaar ............................ 3-7
Locaties van onderdelen.......................... 2-1
Luchtfilterelement, reinigen .................... 6-11MModelinformatiesticker ............................. 9-2
Motorolie ................................................. 6-7NNoodstopschakelaar ................................ 3-7
OOmrekentabel ..........................................8-5
Ondersteunen van de motorfiets ............6-31
Opbergcompartiment .............................3-15PPaneel, verwijderen en aanbrengen .........6-5
Parkeren ..................................................5-5
Periodiek smeer- en
onderhoudsschema ...............................6-2RRemblokken, controleren .......................6-19
Rem- en koppelingshendel,
controleren en smeren .........................6-22
Rem- en schakelpedalen,
controleren en smeren .........................6-21
Remhendel ..............................................3-9
Remhendel, afstellen van vrije slag ........6-17
Remlichtschakelaar, afstellen.................6-18
Rempedaal ..............................................3-9
Rempedaalstand, afstellen .....................6-18
Remvloeistofniveau, controleren ............6-19
Remvloeistof, verversen.........................6-20
Richtingaanwijzer of remlicht/
achterlicht gloeilampen, vervangen ......6-31
Richtingaanwijzerschakelaar ....................3-7SSchakelaar voor alarmverlichting .............3-8
Schakelen van versnellingen....................5-3
Schakelpedaal .........................................3-8
Schakelpunten
(alleen voor Zwitserland) ........................5-4
U5KSD4.book Page 1 Thursday, September 12, 2002 4:23 PM

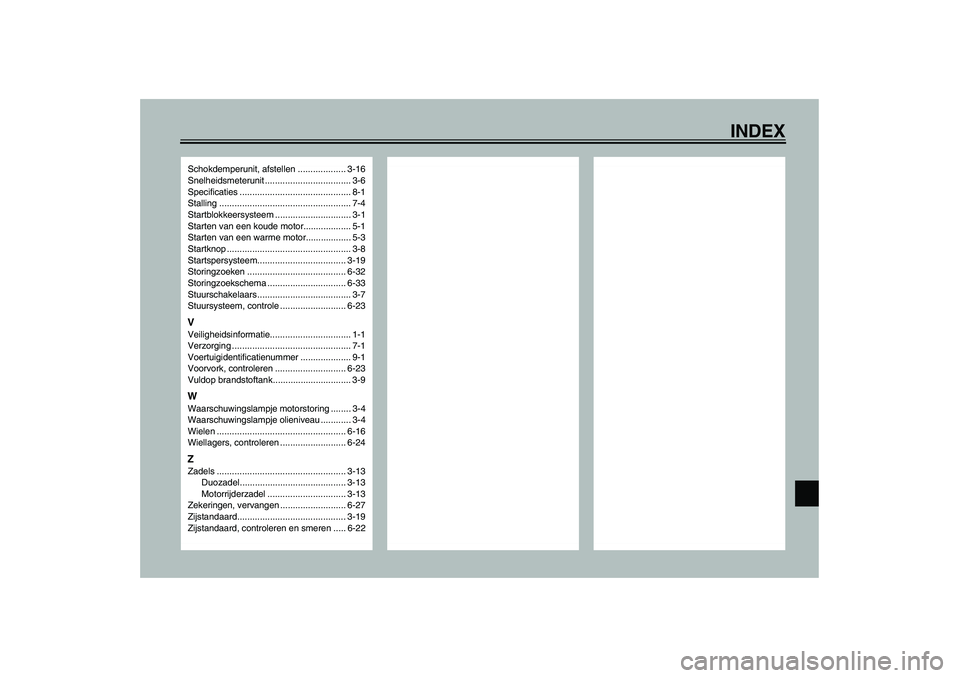

INDEX
Schokdemperunit, afstellen ................... 3-16
Snelheidsmeterunit .................................. 3-6
Specificaties ............................................ 8-1
Stalling.................................................... 7-4
Startblokkeersysteem .............................. 3-1
Starten van een koude motor................... 5-1
Starten van een warme motor.................. 5-3
Startknop ................................................. 3-8
Startspersysteem................................... 3-19
Storingzoeken ....................................... 6-32
Storingzoekschema ............................... 6-33
Stuurschakelaars..................................... 3-7
Stuursysteem, controle .......................... 6-23VVeiligheidsinformatie................................ 1-1
Verzorging ............................................... 7-1
Voertuigidentificatienummer .................... 9-1
Voorvork, controleren ............................ 6-23
Vuldop brandstoftank............................... 3-9WWaarschuwingslampje motorstoring ........ 3-4
Waarschuwingslampje olieniveau ............ 3-4
Wielen ................................................... 6-16
Wiellagers, controleren .......................... 6-24ZZadels ................................................... 3-13
Duozadel.......................................... 3-13
Motorrijderzadel ............................... 3-13
Zekeringen, vervangen .......................... 6-27
Zijstandaard........................................... 3-19
Zijstandaard, controleren en smeren ..... 6-22
