YAMAHA XVS1100A 2003 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3

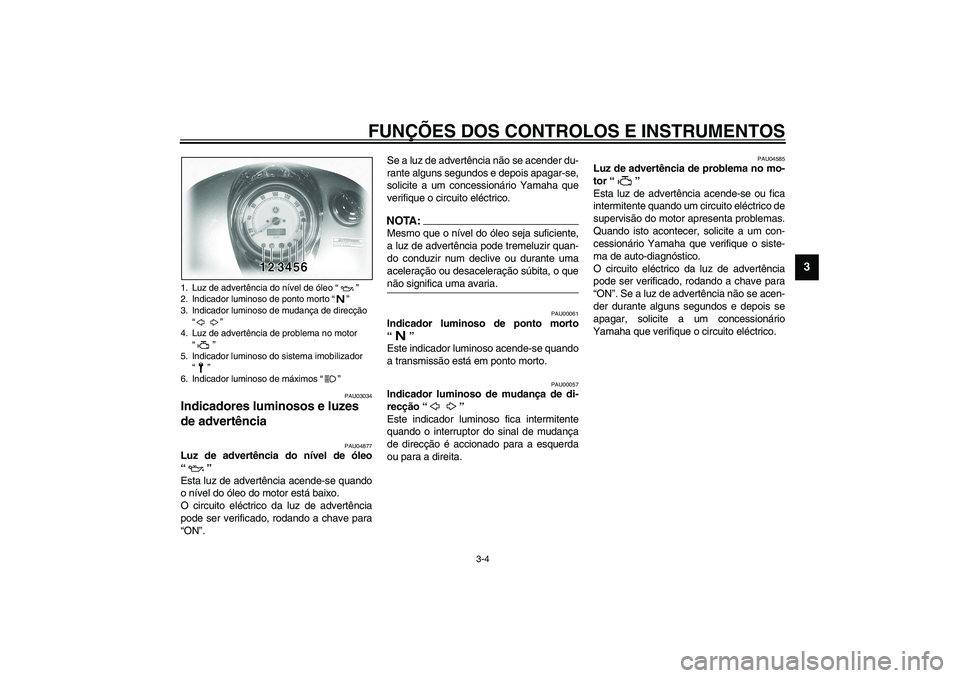

PAU03034
Indicadores luminosos e luzes
de advertência
PAU04877
Luz de advertência do nível de óleo
“”
Esta luz de advertência acende-se quando
o nível do óleo do motor está baixo.
O circuito eléctrico da luz de advertência
pode ser verificado, rodando a chave para
“ON”.Se a luz de advertência não se acender du-
rante alguns segundos e depois apagar-se,
solicite a um concessionário Yamaha que
verifique o circuito eléctrico.
NOTA:_ Mesmo que o nível do óleo seja suficiente,
a luz de advertência pode tremeluzir quan-
do conduzir num declive ou durante uma
aceleração ou desaceleração súbita, o que
não significa uma avaria. _
PAU00061
Indicador luminoso de ponto morto
“”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU00057
Indicador luminoso de mudança de di-
recção “”
Este indicador luminoso fica intermitente
quando o interruptor do sinal de mudança
de direcção é accionado para a esquerda
ou para a direita.
PAU04585
Luz de advertência de problema no mo-
tor “”
Esta luz de advertência acende-se ou fica
intermitente quando um circuito eléctrico de
supervisão do motor apresenta problemas.
Quando isto acontecer, solicite a um con-
cessionário Yamaha que verifique o siste-
ma de auto-diagnóstico.
O circuito eléctrico da luz de advertência
pode ser verificado, rodando a chave para
“ON”. Se a luz de advertência não se acen-
der durante alguns segundos e depois se
apagar, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
1. Luz de advertência do nível de óleo “”
2. Indicador luminoso de ponto morto “”
3. Indicador luminoso de mudança de direcção
“”
4. Luz de advertência de problema no motor
“”
5. Indicador luminoso do sistema imobilizador
“”
6. Indicador luminoso de máximos “”
U5KSP4.book Page 4 Thursday, October 17, 2002 4:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
PAU04991*
Indicador luminoso do sistema imobili-
zador “”
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”.
Se o indicador luminoso não se acender
durante alguns segundos e depois se apa-
gar, solicite a um concessionário Yamaha
que verifique o circuito eléctrico.Depois da chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador
luminoso ficará intermitente indicando que
o sistema imobilizador está activado. Pas-
sadas 24 horas, o indicador luminoso pára
de piscar, mas o sistema imobilizador con-
tinua activado.
NOTA:_ Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador. Se o sistema imobili-
zador estiver com problemas, o indicador
luminoso ficará intermitente. Quando isto
acontecer, solicite a um concessionário
Yamaha que verifique o sistema de auto-di-
agnóstico. Contudo, se o indicador lumino-
so piscar lentamente cinco vezes, e depois
piscar duas vezes rápida e repetidamente,
pode tratar-se de um erro causado por uma
interferência de sinal. Se isto acontecer,
tente o seguinte: _1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.
NOTA:_ Certifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo porta-
chaves! As chaves do sistema imobilizador
podem provocar interferência, o que pode-
rá impedir o motor de funcionar. _2. Se o motor funcionar, desligue-o e
tente colocá-lo em funcionamento
com as chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
PAU00063
Indicador luminoso de máximos “”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
1. Luz de advertência do nível de óleo “”
2. Indicador luminoso de ponto morto “”
3. Indicador luminoso de mudança de direcção
“”
4. Luz de advertência de problema no motor
“”
5. Indicador luminoso do sistema imobilizador
“”
6. Indicador luminoso de máximos “”U5KSP4.book Page 5 Thursday, October 17, 2002 4:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3

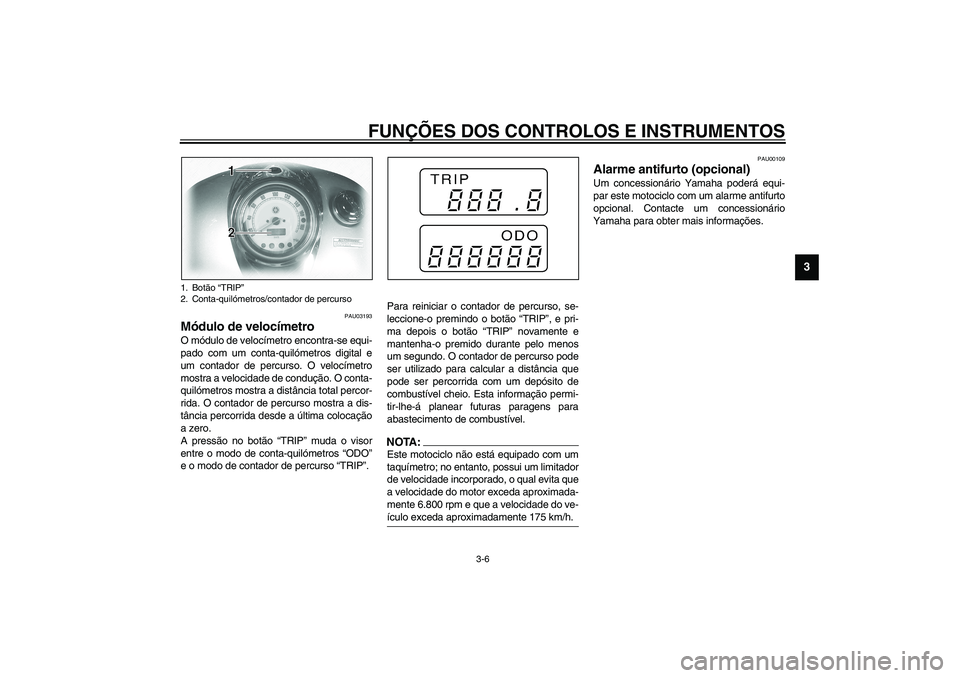

PAU03193
Módulo de velocímetro O módulo de velocímetro encontra-se equi-
pado com um conta-quilómetros digital e
um contador de percurso. O velocímetro
mostra a velocidade de condução. O conta-
quilómetros mostra a distância total percor-
rida. O contador de percurso mostra a dis-
tância percorrida desde a última colocação
a zero.
A pressão no botão “TRIP” muda o visor
entre o modo de conta-quilómetros “ODO”
e o modo de contador de percurso “TRIP”.Para reiniciar o contador de percurso, se-
leccione-o premindo o botão “TRIP”, e pri-
ma depois o botão “TRIP” novamente e
mantenha-o premido durante pelo menos
um segundo. O contador de percurso pode
ser utilizado para calcular a distância que
pode ser percorrida com um depósito de
combustível cheio. Esta informação permi-
tir-lhe-á planear futuras paragens para
abastecimento de combustível.
NOTA:_ Este motociclo não está equipado com um
taquímetro; no entanto, possui um limitador
de velocidade incorporado, o qual evita que
a velocidade do motor exceda aproximada-
mente 6.800 rpm e que a velocidade do ve-
ículo exceda aproximadamente 175 km/h. _
PAU00109
Alarme antifurto (opcional) Um concessionário Yamaha poderá equi-
par este motociclo com um alarme antifurto
opcional. Contacte um concessionário
Yamaha para obter mais informações.
1. Botão “TRIP”
2. Conta-quilómetros/contador de percurso
U5KSP4.book Page 6 Thursday, October 17, 2002 4:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3

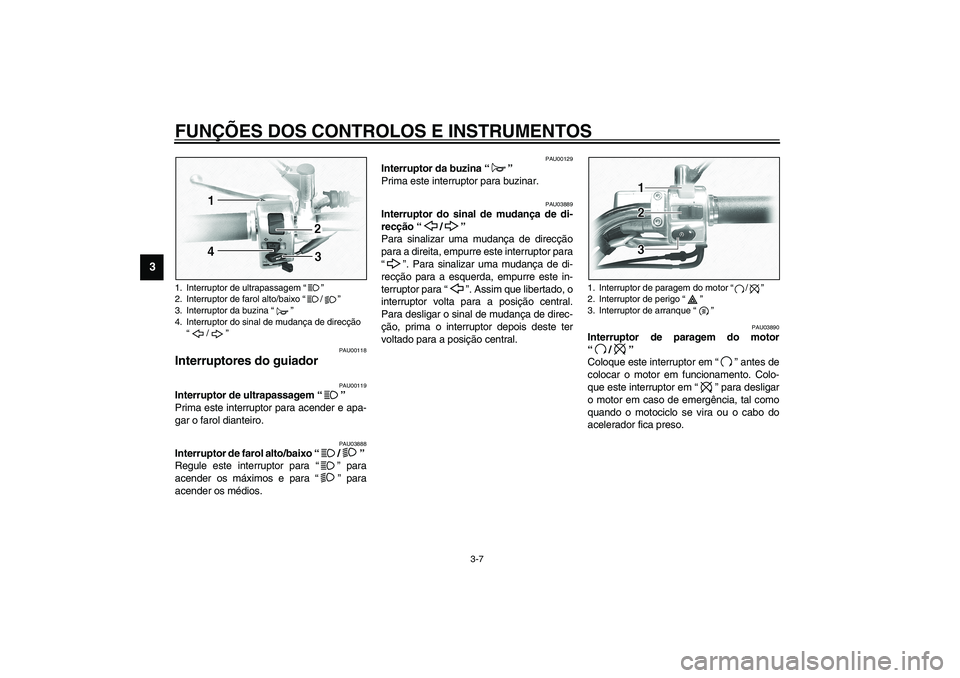

PAU00118
Interruptores do guiador
PAU00119
Interruptor de ultrapassagem “”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU03888
Interruptor de farol alto/baixo “/”
Regule este interruptor para “” para
acender os máximos e para “” para
acender os médios.
PAU00129
Interruptor da buzina “”
Prima este interruptor para buzinar.
PAU03889
Interruptor do sinal de mudança de di-
recção “/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor para
“”. Para sinalizar uma mudança de di-
recção para a esquerda, empurre este in-
terruptor para “”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU03890
Interruptor de paragem do motor
“/”
Coloque este interruptor em “” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “” para desligar
o motor em caso de emergência, tal como
quando o motociclo se vira ou o cabo do
acelerador fica preso.
1. Interruptor de ultrapassagem “”
2. Interruptor de farol alto/baixo “/”
3. Interruptor da buzina “”
4. Interruptor do sinal de mudança de direcção
“/”
1. Interruptor de paragem do motor “/”
2. Interruptor de perigo “”
3. Interruptor de arranque “”
U5KSP4.book Page 7 Thursday, October 17, 2002 4:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3

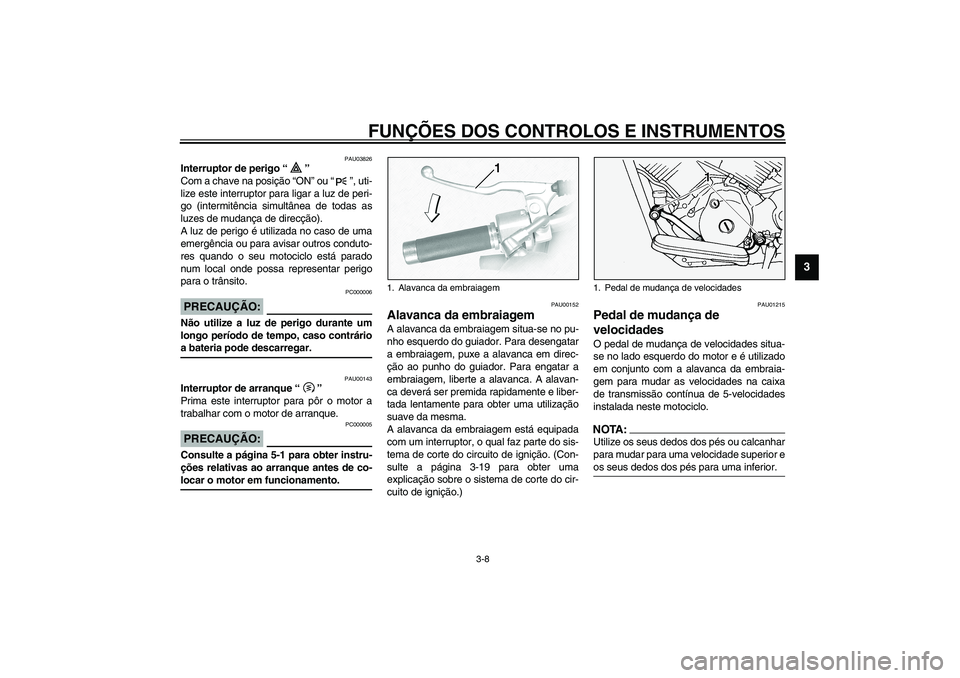

PAU03826
Interruptor de perigo “”
Com a chave na posição “ON” ou “”, uti-
lize este interruptor para ligar a luz de peri-
go (intermitência simultânea de todas as
luzes de mudança de direcção).
A luz de perigo é utilizada no caso de uma
emergência ou para avisar outros conduto-
res quando o seu motociclo está parado
num local onde possa representar perigo
para o trânsito.
PC000006
PRECAUÇÃO:_ Não utilize a luz de perigo durante um
longo período de tempo, caso contrário
a bateria pode descarregar. _
PAU00143
Interruptor de arranque “”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque.
PC000005
PRECAUÇÃO:_ Consulte a página 5-1 para obter instru-
ções relativas ao arranque antes de co-
locar o motor em funcionamento. _
PAU00152
Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavan-
ca deverá ser premida rapidamente e liber-
tada lentamente para obter uma utilização
suave da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-19 para obter uma
explicação sobre o sistema de corte do cir-
cuito de ignição.)
PAU01215
Pedal de mudança de
velocidades O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 5-velocidades
instalada neste motociclo.NOTA:_ Utilize os seus dedos dos pés ou calcanhar
para mudar para uma velocidade superior e
os seus dedos dos pés para uma inferior. _
1. Alavanca da embraiagem
1. Pedal de mudança de velocidades
U5KSP4.book Page 8 Thursday, October 17, 2002 4:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3

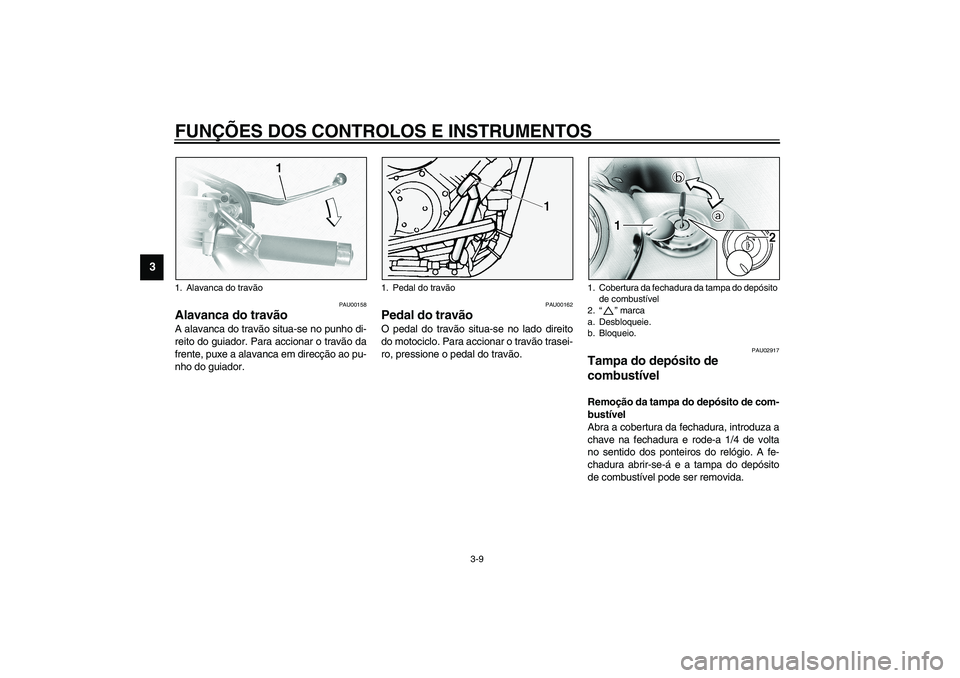

PAU00158
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
PAU00162
Pedal do travão O pedal do travão situa-se no lado direito
do motociclo. Para accionar o travão trasei-
ro, pressione o pedal do travão.
PAU02917
Tampa do depósito de
combustível Remoção da tampa do depósito de com-
bustível
Abra a cobertura da fechadura, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiros do relógio. A fe-
chadura abrir-se-á e a tampa do depósito
de combustível pode ser removida.
1. Alavanca do travão
1. Pedal do travão
1. Cobertura da fechadura da tampa do depósito
de combustível
2.“” marca
a. Desbloqueie.
b. Bloqueio.
U5KSP4.book Page 9 Thursday, October 17, 2002 4:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
Instalação da tampa do depósito de
combustível
1. Introduza a tampa do depósito de
combustível na abertura existente no
depósito com a chave inserida na fe-
chadura e com a marca “” virada
para a frente.
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.NOTA:_ A tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada. _
PW000024
AV I S O
_ Certifique-se de que a tampa do depósi-
to de combustível está devidamente ins-
talada antes de conduzir o motociclo. _
PAU03753
Combustível Certifique-se de que existe combustível su-
ficiente no depósito. Ateste o depósito de
combustível até ao fundo do tubo de enchi-
mento conforme ilustrado.
PW000130
AV I S O
_

Não encha demasiado o depósito
de combustível, caso contrário este
pode transbordar quando o com-
bustível aquecer e expandir.


Evite derramar combustível no mo-
tor quente.
_
PAU00185
PRECAUÇÃO:_ Limpe imediatamente qualquer combus-
tível derramado com um pano macio
seco e limpo, uma vez que o combustí-
vel poderá deteriorar as superfícies pin-
tadas ou plásticas. _
PAU04284
PCA00104
PRECAUÇÃO:_ Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc. _
1. Tubo de enchimento do depósito de
combustível
2. Nível de combustível
Combustível recomendado:
APENAS GASOLINA NORMAL SEM
CHUMBO
Capacidade do depósito de
combustível:
Quantidade total:
17 L
Quantidade de reserva:
4,5 L
U5KSP4.book Page 10 Thursday, October 17, 2002 4:34 PM

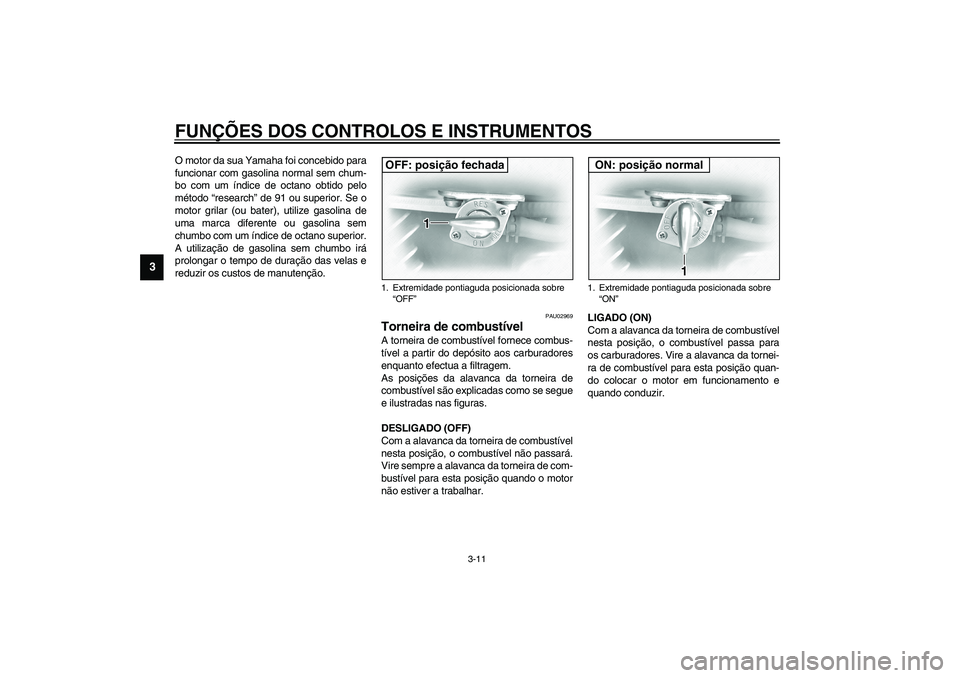

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
O motor da sua Yamaha foi concebido para
funcionar com gasolina normal sem chum-
bo com um índice de octano obtido pelo
método “research” de 91 ou superior. Se o
motor grilar (ou bater), utilize gasolina de
uma marca diferente ou gasolina sem
chumbo com um índice de octano superior.
A utilização de gasolina sem chumbo irá
prolongar o tempo de duração das velas e
reduzir os custos de manutenção.
PAU02969
Torneira de combustível A torneira de combustível fornece combus-
tível a partir do depósito aos carburadores
enquanto efectua a filtragem.
As posições da alavanca da torneira de
combustível são explicadas como se segue
e ilustradas nas figuras.
DESLIGADO (OFF)
Com a alavanca da torneira de combustível
nesta posição, o combustível não passará.
Vire sempre a alavanca da torneira de com-
bustível para esta posição quando o motor
não estiver a trabalhar.LIGADO (ON)
Com a alavanca da torneira de combustível
nesta posição, o combustível passa para
os carburadores. Vire a alavanca da tornei-
ra de combustível para esta posição quan-
do colocar o motor em funcionamento e
quando conduzir.1. Extremidade pontiaguda posicionada sobre
“OFF”OFF: posição fechada
1. Extremidade pontiaguda posicionada sobre
“ON”ON: posição normal
U5KSP4.book Page 11 Thursday, October 17, 2002 4:34 PM

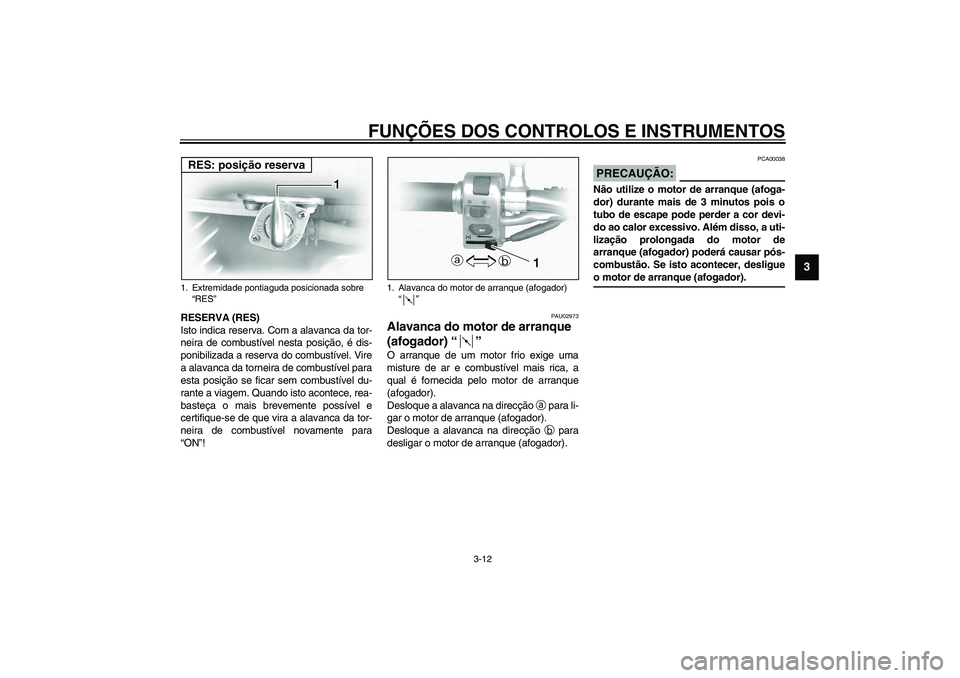

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
RESERVA (RES)
Isto indica reserva. Com a alavanca da tor-
neira de combustível nesta posição, é dis-
ponibilizada a reserva do combustível. Vire
a alavanca da torneira de combustível para
esta posição se ficar sem combustível du-
rante a viagem. Quando isto acontece, rea-
basteça o mais brevemente possível e
certifique-se de que vira a alavanca da tor-
neira de combustível novamente para
“ON”!
PAU02973
Alavanca do motor de arranque
(afogador) “” O arranque de um motor frio exige uma
misture de ar e combustível mais rica, a
qual é fornecida pelo motor de arranque
(afogador).
Desloque a alavanca na direcção
a para li-
gar o motor de arranque (afogador).
Desloque a alavanca na direcção
b para
desligar o motor de arranque (afogador).
PCA00038
PRECAUÇÃO:_ Não utilize o motor de arranque (afoga-
dor) durante mais de 3 minutos pois o
tubo de escape pode perder a cor devi-
do ao calor excessivo. Além disso, a uti-
lização prolongada do motor de
arranque (afogador) poderá causar pós-
combustão. Se isto acontecer, desligue
o motor de arranque (afogador). _
1. Extremidade pontiaguda posicionada sobre
“RES”RES: posição reserva
1. Alavanca do motor de arranque (afogador)
“”
U5KSP4.book Page 12 Thursday, October 17, 2002 4:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
PAU03202
Assentos Assento do passageiro
Remoção do assento do passageiroRetire a cavilha e depois puxe o assento do
passageiro para cima.Instalação do assento do passageiro
Introduza o prolongamento na parte da
frente do assento do passageiro no respec-
tivo suporte conforme ilustrado, coloque o
assento na posição original e depois colo-
que a respectiva cavilha.Assento do condutor
Remoção do assento do condutor
1. Retire o assento do passageiro.
2. Retire a cavilha e depois puxe o as-
sento do condutor para cima.
1. Cavilha
1. Prolongamento
2. Suporte do assento
1. Cavilha
U5KSP4.book Page 13 Thursday, October 17, 2002 4:34 PM
