Page 73 of 102

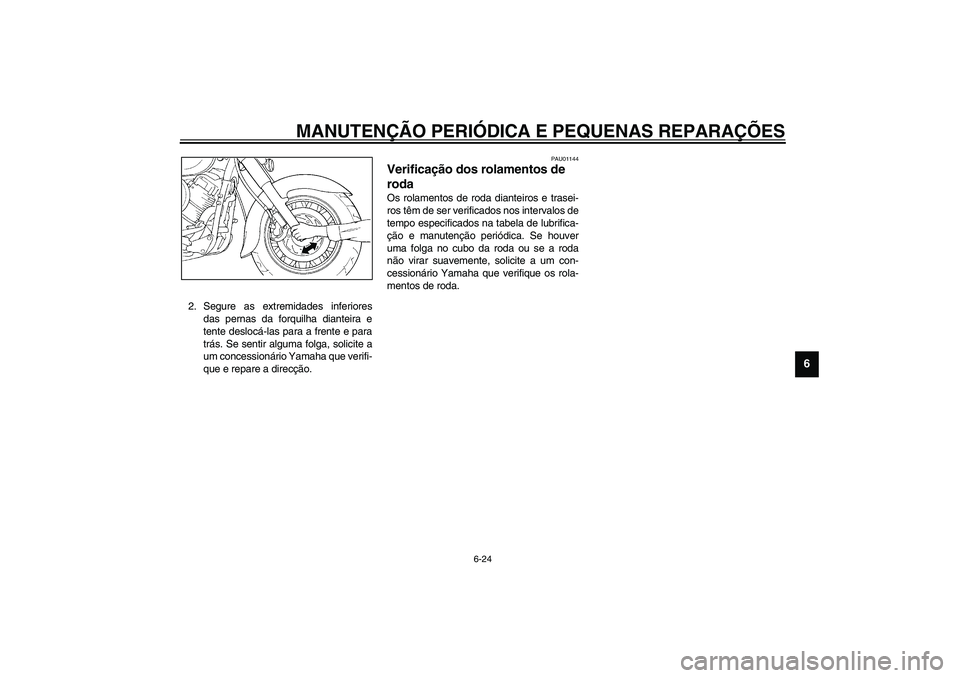

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6
2. Segure as extremidades inferiores
das pernas da forquilha dianteira e
tente deslocá-las para a frente e para
trás. Se sentir alguma folga, solicite a
um concessionário Yamaha que verifi-
que e repare a direcção.
PAU01144
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
U5KSP4.book Page 24 Thursday, October 17, 2002 4:34 PM
Page 74 of 102

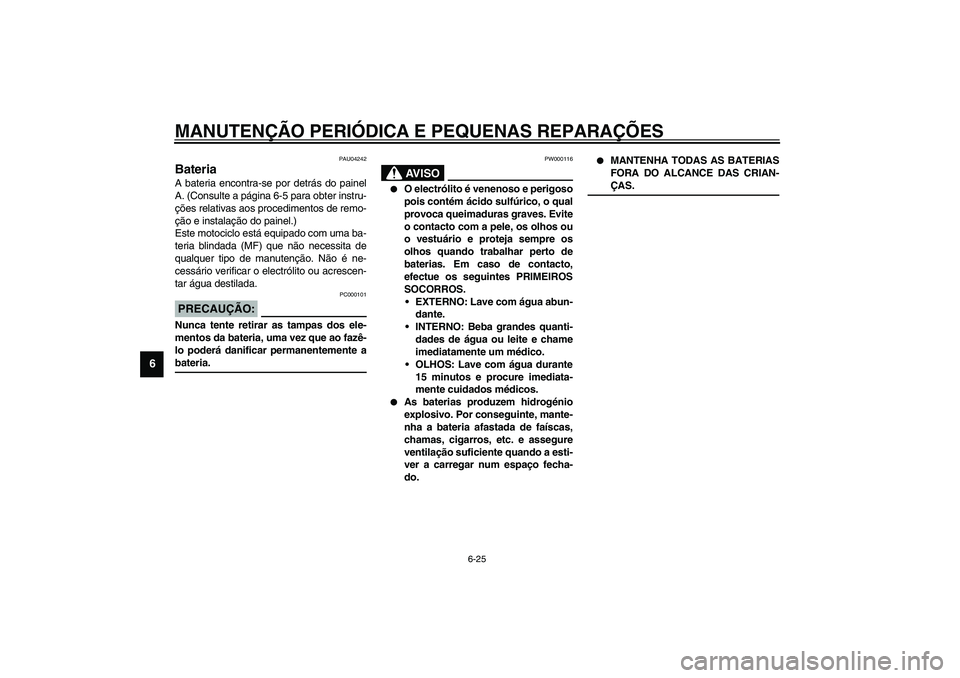

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-25
6
PAU04242
Bateria A bateria encontra-se por detrás do painel
A. (Consulte a página 6-5 para obter instru-
ções relativas aos procedimentos de remo-
ção e instalação do painel.)
Este motociclo está equipado com uma ba-
teria blindada (MF) que não necessita de
qualquer tipo de manutenção. Não é ne-
cessário verificar o electrólito ou acrescen-
tar água destilada.
PC000101
PRECAUÇÃO:_ Nunca tente retirar as tampas dos ele-
mentos da bateria, uma vez que ao fazê-
lo poderá danificar permanentemente a
bateria. _
PW000116
AV I S O
_
O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de
baterias. Em caso de contacto,
efectue os seguintes PRIMEIROS
SOCORROS.
EXTERNO: Lave com água abun-
dante.
INTERNO: Beba grandes quanti-
dades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.
As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fecha-
do.
MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
_
U5KSP4.book Page 25 Thursday, October 17, 2002 4:34 PM
Page 75 of 102
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-26
6
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o motociclo esti-
ver equipado com acessórios eléctricos
opcionais.
Acondicionamento da bateria
1. Caso não pretenda conduzir o motoci-
clo durante mais de um mês, retire a
bateria, carregue-a totalmente e colo-
que-a num local fresco e seco.
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se
necessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.
PC000102
PRECAUÇÃO:_
Mantenha sempre a bateria carre-
gada. Guardar uma bateria descar-
regada poderá provocar danos
permanentes na bateria.
Para carregar uma bateria blindada
(MF), é necessário um carregador
de baterias especial (tensão cons-
tante). A utilização de um carrega-
dor de baterias convencional
danificará a bateria. Caso não te-
nha acesso a um carregador de ba-
terias blindadas (MF) solicite a um
concessionário Yamaha que carre-
gue a sua bateria.
_
1. Terminal de bateria positivo
2. Terminal de bateria negativo
U5KSP4.book Page 26 Thursday, October 17, 2002 4:34 PM
Page 77 of 102
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-28
6
3. Puxe o painel da unidade de ignição
para fora virando para a direita.
4. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
5. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.
PC000103
PRECAUÇÃO:_ Não utilize um fusível com uma ampera-
gem superior à recomendada para evitar
provocar grandes danos no sistema
eléctrico e possivelmente um incêndio. _
6. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
7. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
8. Instale a cobertura do compartimento
de armazenagem.
1. Painel da unidade de ignição
2. Fusível principal de reserva
3. Fusível principal
Fusíveis especificados:
Fusível principal: 30 A
Fusível do conta-quilómetros
e do sistema imobilizador
(fusível de reserva): 10 A
Fusível da ignição: 10 A
Fusível do farol dianteiro: 15 A
Fusível do aquecedor do
carburador: 15 A
Fusível do sistema de
sinalização: 10 A
Fusível da unidade de
ignição: 5 A
Fusível do sinal de mudança
de direcção, do farolim
traseiro, dos mínimos e da
luz de perigo: 10 A
U5KSP4.book Page 28 Thursday, October 17, 2002 4:34 PM
Page 78 of 102
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-29
6
9. Coloque o painel da unidade de igni-
ção na posição original e instale os fi-
xadores rápidos.NOTA:_ Para instalar um fixador rápido, empurre o
respectivo pino de modo a que fique para
fora da cabeça do fixador, introduza o fixa-
dor e empurre o pino saliente até que fique
ao mesmo nível da cabeça do fixador. _10. Instale o assento do condutor.
PAU04187
Substituição da lâmpada do farol
dianteiro Este motociclo está equipado com uma
lâmpada do farol dianteiro de quartzo. Se a
lâmpada do farol dianteiro se fundir, substi-
tua-a do modo que se segue.
1. Retire a unidade do farol dianteiro reti-
rando os respectivos parafusos.2. Desligue o acoplador do farol dianteiro
e retire a cobertura da lâmpada.
1. Fixador rápido
2. PinoApós a remoção
Antes da instalação
1. Parafuso (× 2)
1. Cobertura da lâmpada do farol dianteiro
2. Acoplador do farol dianteiro
U5KSP4.book Page 29 Thursday, October 17, 2002 4:34 PM
Page 79 of 102
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-30
6
3. Retire o suporte da lâmpada do farol
dianteiro rodando-o no sentido contrá-
rio ao dos ponteiros do relógio e retire
a lâmpada fundida.
PW000119
AV I S O
_ As lâmpadas do farol dianteiro ficam
muito quentes. Por conseguinte, mante-
nha os produtos inflamáveis afastados
de uma lâmpada do farol dianteiro acesa
e não toque na lâmpada até esta ter arre-
fecido. _4. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo su-
porte.
PC000105
PRECAUÇÃO:_ Não toque na parte em vidro da lâmpada
do farol dianteiro para evitar que se suje
com óleo, caso contrário a transparên-
cia do vidro, a luminosidade da lâmpada
e o seu tempo de duração serão adver-
samente afectados. Limpe minuciosa-
mente quaisquer vestígios de sujidade e
marcas de dedos utilizando um pano hu-
medecido com álcool ou diluente. _5. Instale a cobertura da lâmpada do fa-
rol dianteiro e ligue o acoplador.
6. Instale a unidade do farol dianteiro co-
locando os respectivos parafusos.7. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
1. Suporte da lâmpada do farol
1. Não toque na parte em vidro da lâmpada.
U5KSP4.book Page 30 Thursday, October 17, 2002 4:34 PM
Page 80 of 102
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-31
6
PAU00855
Substituição de uma lâmpada do
sinal de mudança de direcção ou
da lâmpada da luz do
travão/farolim traseiro 1. Retire a lente retirando os respectivos
parafusos.
2. Retire a lâmpada defeituosa empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente colocando os respecti-
vos parafusos.
PC000108
PRECAUÇÃO:_ Não aperte demasiado os parafusos
pois a lente poderá partir. _
PAU01579
Suporte do motociclo Uma vez que este modelo não está equipa-
do com um cavalete central, tenha em con-
sideração as seguintes precauções quando
remover a roda dianteira e a roda traseira
ou quando efectuar outro tipo de manuten-
ção para a qual seja necessário colocar o
motociclo na posição vertical. Assegure-se
de que o motociclo se encontra numa posi-
ção estável e nivelada antes de iniciar qual-
quer procedimento de manutenção. Para
obter uma maior estabilidade, pode ser co-
locada uma caixa robusta em madeira por
baixo do motor.
Realização de serviços na roda dianteira
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um cava-
lete adicional, através da colocação
de um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão utili-
zando um cavalete de motociclo.
1. Parafuso (× 2)
1. Parafuso (× 3)
U5KSP4.book Page 31 Thursday, October 17, 2002 4:34 PM
Page 81 of 102
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-32
6
Realização de serviços na roda traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-
vés da colocação de um macaco quer por
baixo de cada um dos lados do chassis à
frente da roda traseira quer por baixo de
cada um dos lados do braço oscilante.
PAU01008
Detecção e resolução de
problemas Embora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer algus
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderão provocar um fraco arranque e per-
da de potência.
A seguinte tabela de detecção e resolução
de problemas apresenta um procedimento
fácil e rápido para verificar você mesmo es-
tes sistemas vitais. No entanto, caso o seu
motociclo precise de qualquer reparação,
leve-o a um concessionário Yamaha, cujos
técnicos habilitados possuem as ferramen-
tas, experiência e conhecimentos necessá-
rios para assistir devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
U5KSP4.book Page 32 Thursday, October 17, 2002 4:34 PM
Page 82 of 102
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-33
6
PAU01297
Tabela de detecção e resolução de problemas
PW000125
AV I S O
_ Mantenha afastado de chamas desprotegidas e não fume enquanto estiver a verificar ou a trabalhar no sistema de combustível. _
CT-1AP
2. Compressão 1. CombustívelVerifique o nível de
combustível no depósito.Existe combustível
suficiente.
Não existe combustível.Verifique a compressão.
Abasteça combustível.
O motor não arranca. Verifique a compressão.
Inicie o motor de arranque
eléctrico.Existe compressão.
Não existe compressão.Verifique a ignição.
Solicite a um concessionário Yamaha que verifique o veículo.
Retire as velas de
ignição e verifique os
eléctrodos.Húmidos
SecosLimpe com um pano seco e corrija as distâncias
dos eléctrodos da vela de ignição ou substitua
as velas de ignição.
Solicite a um concessionário Yamaha que
verifique o veículo.Abra o acelerador até meio e inicie o
motor de arranque eléctrico.
O motor não arranca.
Verifique a bateria.
Inicie o motor de arranque
eléctrico.O motor roda
rapidamente.
O motor roda
lentamente.A bateria está em bom estado.
O motor não arranca.
Solicite a um concessionário
Yamaha que verifique o veículo. Verifique as ligações do fio para
bateria e carregue a bateria,
se necessário.
3. Ignição
4. Bateria
U5KSP4.book Page 33 Thursday, October 17, 2002 4:34 PM
Page 84 of 102
7-1
7
PAU03412
7-CUIDADOS E ARRUMAÇÃO DO MOTOCICLOCuidados Embora a concepção aberta de um motoci-
clo revele o encanto da tecnologia, torna-o
também mais vulnerável. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa passar despercebido num
carro, este influencia negativamente o as-
pecto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
pecto do seu motociclo, aumentando o
tempo de vida e optimizando o desempe-
nho.Antes da limpeza
1. Cubra as saídas do silencioso com
sacos de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas
e coberturas, assim como todos os
acopladores e conectores eléctricos,
incluindo as tampas da vela de igni-
ção, estão bem fixos.
3. Retire a sujidade extremamente entra-
nhada, como por exemplo óleo queima-
do no cárter, com um desengordurante
e uma escova, mas nunca aplique este
tipo de produto nos vendantes, anilhas
e eixos da roda. Enxagúe sempre a su-
jidade e o desengordurante com água.Limpeza
PCA00010
PRECAUÇÃO:_
Evite utilizar agentes de limpeza
das rodas demasiado ácidos, espe-
cialmente em rodas de raio. Se este
tipo de produtos for utilizado em
sujidade de difícil remoção, não
deixe o agente de limpeza sobre a
área afectada durante mais tempo
do que o recomendado. Além dis-
so, enxagúe minuciosamente a
área com água, seque-a imediata-
mente e aplique um spray anti-cor-
rosão.
Uma limpeza inadequada poderá
danificar os pára-ventos, capotas,
painéis e outras peças plásticas.
Utilize um pano ou esponja macia
limpa com um detergente suave e
água para limpar os plásticos.
Não utilize nenhum produto químico
forte nas peças em plástico. Evite uti-
lizar panos ou esponjas que tenham
estado em contacto com produtos
de limpeza fortes ou abrasivos, sol-
vente ou diluente, combustível (ga-
solina), produtos antiferrugem ou de
remoção da ferrugem, líquido do tra-
vão, anti-congelante ou electrólito.
U5KSP4.book Page 1 Thursday, October 17, 2002 4:34 PM
