YAMAHA XVS1100A 2005 Betriebsanleitungen (in German)

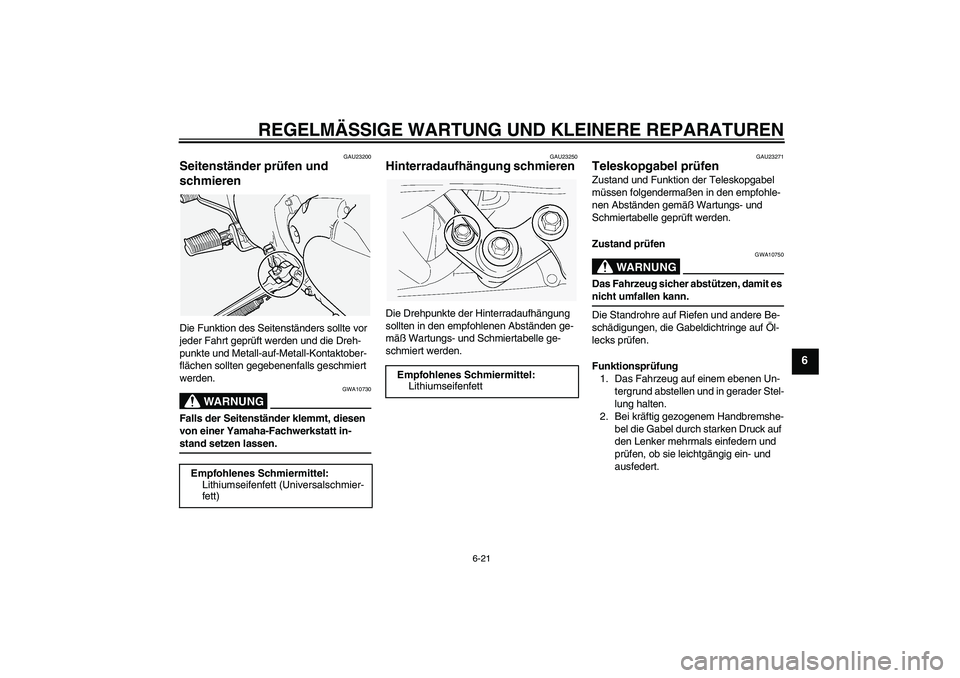

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
6
GAU23200
Seitenständer prüfen und
schmieren Die Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10730
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-stand setzen lassen.
GAU23250
Hinterradaufhängung schmieren Die Drehpunkte der Hinterradaufhängung
sollten in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle ge-
schmiert werden.
GAU23271
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
Die Standrohre auf Riefen und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
Empfohlenes Schmiermittel:
Lithiumseifenfett
U5YSGRG0.book Page 21 Thursday, March 24, 2005 6:42 PM

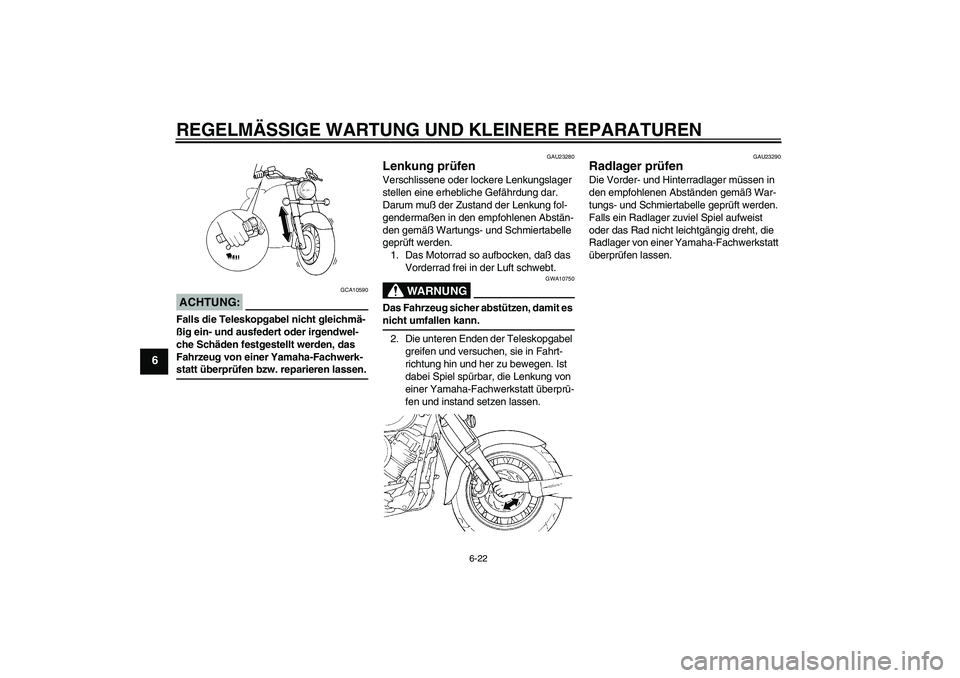

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
6
ACHTUNG:
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
GAU23280
Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muß der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
geprüft werden.
1. Das Motorrad so aufbocken, daß das
Vorderrad frei in der Luft schwebt.
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einer Yamaha-Fachwerkstatt überprü-
fen und instand setzen lassen.
GAU23290
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zuviel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
U5YSGRG0.book Page 22 Thursday, March 24, 2005 6:42 PM

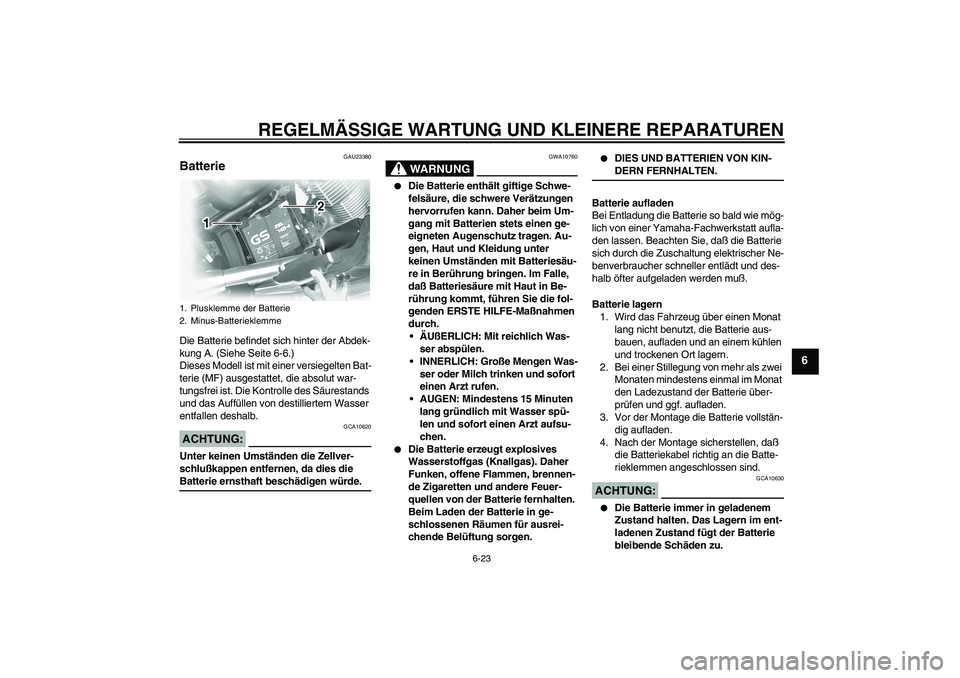

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
6
GAU23380
Batterie Die Batterie befindet sich hinter der Abdek-
kung A. (Siehe Seite 6-6.)
Dieses Modell ist mit einer versiegelten Bat-
terie (MF) ausgestattet, die absolut war-
tungsfrei ist. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.ACHTUNG:
GCA10620
Unter keinen Umständen die Zellver-
schlußkappen entfernen, da dies die Batterie ernsthaft beschädigen würde.
WARNUNG
GWA10760


Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
daß Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fernhalten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-DERN FERNHALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, daß die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt und des-
halb öfter aufgeladen werden muß.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
2. Bei einer Stillegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Nach der Montage sicherstellen, daß
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG:
GCA10630


Die Batterie immer in geladenem
Zustand halten. Das Lagern im ent-
ladenen Zustand fügt der Batterie
bleibende Schäden zu.
1. Plusklemme der Batterie
2. Minus-Batterieklemme
U5YSGRG0.book Page 23 Thursday, March 24, 2005 6:42 PM

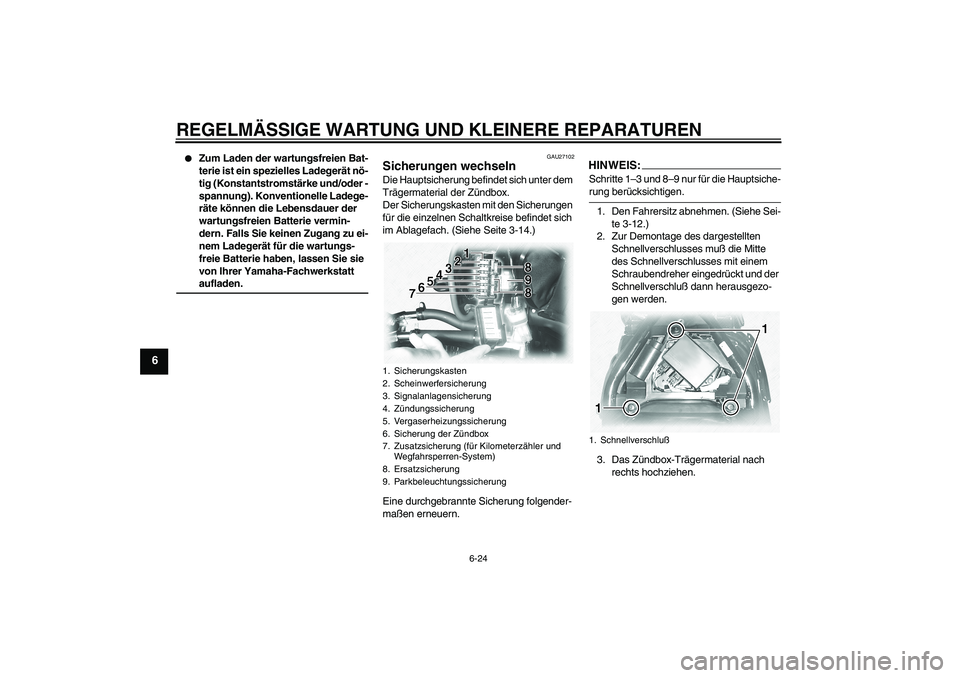

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
6


Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder -
spannung). Konventionelle Ladege-
räte können die Lebensdauer der
wartungsfreien Batterie vermin-
dern. Falls Sie keinen Zugang zu ei-
nem Ladegerät für die wartungs-
freie Batterie haben, lassen Sie sie
von Ihrer Yamaha-Fachwerkstatt aufladen.
GAU27102
Sicherungen wechseln Die Hauptsicherung befindet sich unter dem
Trägermaterial der Zündbox.
Der Sicherungskasten mit den Sicherungen
für die einzelnen Schaltkreise befindet sich
im Ablagefach. (Siehe Seite 3-14.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
HINWEIS:Schritte 1–3 und 8–9 nur für die Hauptsiche-rung berücksichtigen.
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-12.)
2. Zur Demontage des dargestellten
Schnellverschlusses muß die Mitte
des Schnellverschlusses mit einem
Schraubendreher eingedrückt und der
Schnellverschluß dann herausgezo-
gen werden.
3. Das Zündbox-Trägermaterial nach
rechts hochziehen.
1. Sicherungskasten
2. Scheinwerfersicherung
3. Signalanlagensicherung
4. Zündungssicherung
5. Vergaserheizungssicherung
6. Sicherung der Zündbox
7. Zusatzsicherung (für Kilometerzähler und
Wegfahrsperren-System)
8. Ersatzsicherung
9. Parkbeleuchtungssicherung
1. Schnellverschluß
U5YSGRG0.book Page 24 Thursday, March 24, 2005 6:42 PM

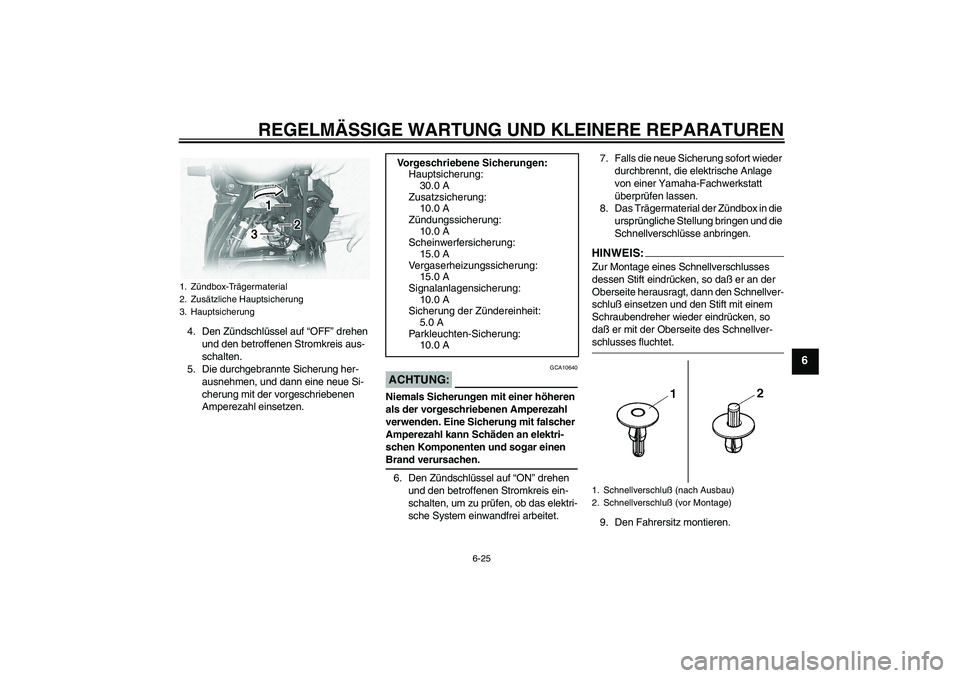

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
6
4. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
5. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
ACHTUNG:
GCA10640
Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen Brand verursachen.
6. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.7. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
8. Das Trägermaterial der Zündbox in die
ursprüngliche Stellung bringen und die
Schnellverschlüsse anbringen.
HINWEIS:Zur Montage eines Schnellverschlusses
dessen Stift eindrücken, so daß er an der
Oberseite herausragt, dann den Schnellver-
schluß einsetzen und den Stift mit einem
Schraubendreher wieder eindrücken, so
daß er mit der Oberseite des Schnellver-schlusses fluchtet.
9. Den Fahrersitz montieren.
1. Zündbox-Trägermaterial
2. Zusätzliche Hauptsicherung
3. Hauptsicherung
Vorgeschriebene Sicherungen:
Hauptsicherung:
30.0 A
Zusatzsicherung:
10.0 A
Zündungssicherung:
10.0 A
Scheinwerfersicherung:
15.0 A
Vergaserheizungssicherung:
15.0 A
Signalanlagensicherung:
10.0 A
Sicherung der Zündereinheit:
5.0 A
Parkleuchten-Sicherung:
10.0 A
1. Schnellverschluß (nach Ausbau)
2. Schnellverschluß (vor Montage)
U5YSGRG0.book Page 25 Thursday, March 24, 2005 6:42 PM

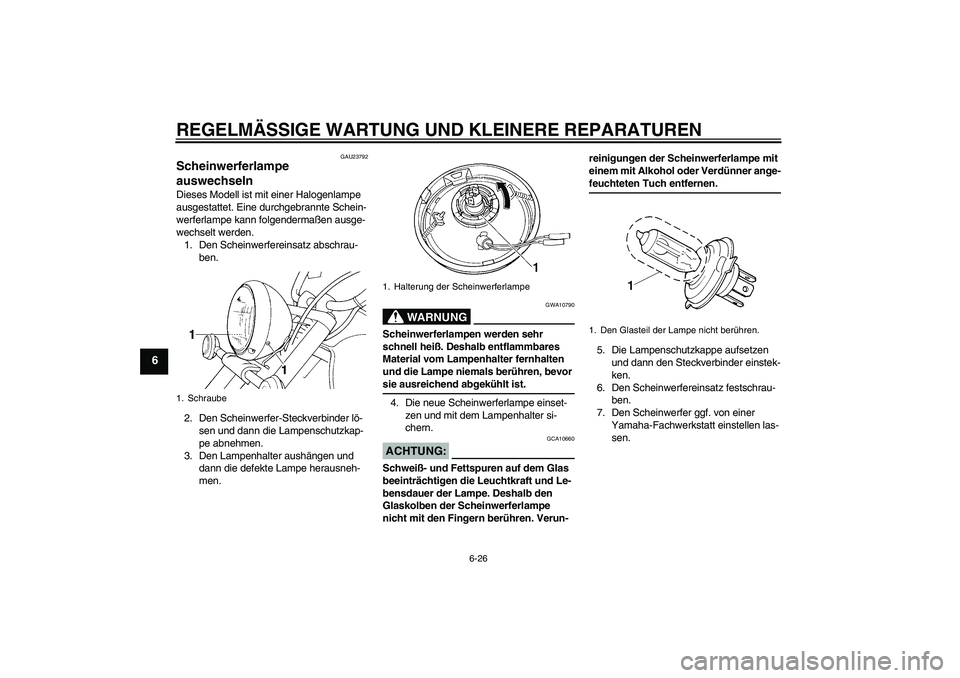

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
6
GAU23792
Scheinwerferlampe
auswechseln Dieses Modell ist mit einer Halogenlampe
ausgestattet. Eine durchgebrannte Schein-
werferlampe kann folgendermaßen ausge-
wechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben.
2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.
3. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.
WARNUNG
GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fernhalten
und die Lampe niemals berühren, bevor sie ausreichend abgekühlt ist.
4. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.ACHTUNG:
GCA10660
Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und Le-
bensdauer der Lampe. Deshalb den
Glaskolben der Scheinwerferlampe
nicht mit den Fingern berühren. Verun-reinigungen der Scheinwerferlampe mit
einem mit Alkohol oder Verdünner ange-
feuchteten Tuch entfernen.
5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einstek-
ken.
6. Den Scheinwerfereinsatz festschrau-
ben.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
1. Schraube
1. Halterung der Scheinwerferlampe
1. Den Glasteil der Lampe nicht berühren.
U5YSGRG0.book Page 26 Thursday, March 24, 2005 6:42 PM

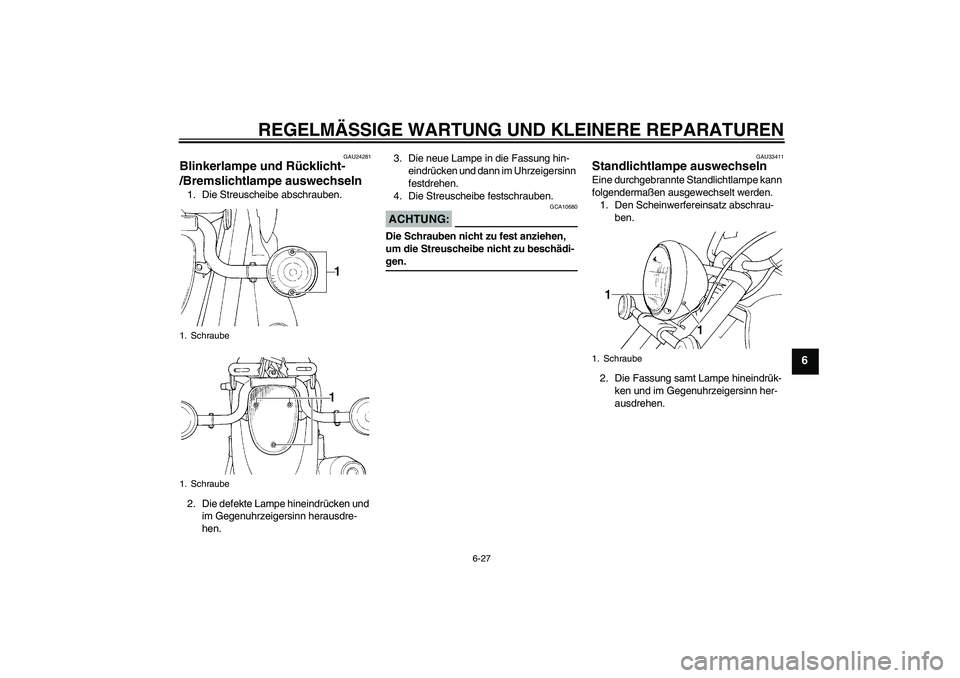

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
6
GAU24281
Blinkerlampe und Rücklicht-
/Bremslichtlampe auswechseln 1. Die Streuscheibe abschrauben.
2. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.
4. Die Streuscheibe festschrauben.
ACHTUNG:
GCA10680
Die Schrauben nicht zu fest anziehen,
um die Streuscheibe nicht zu beschädi-gen.
GAU33411
Standlichtlampe auswechseln Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben.
2. Die Fassung samt Lampe hineindrük-
ken und im Gegenuhrzeigersinn her-
ausdrehen.
1. Schraube
1. Schraube
1. Schraube
U5YSGRG0.book Page 27 Thursday, March 24, 2005 6:42 PM

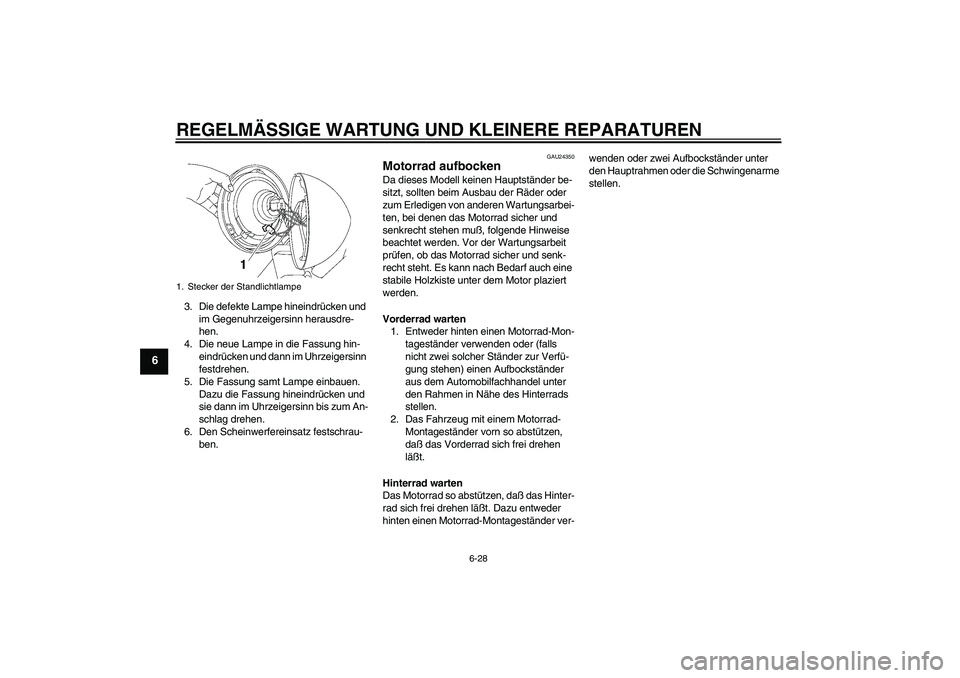

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
6
3. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.
5. Die Fassung samt Lampe einbauen.
Dazu die Fassung hineindrücken und
sie dann im Uhrzeigersinn bis zum An-
schlag drehen.
6. Den Scheinwerfereinsatz festschrau-
ben.
GAU24350
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muß, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor plaziert
werden.
Vorderrad warten
1. Entweder hinten einen Motorrad-Mon-
tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
daß das Vorderrad sich frei drehen
läßt.
Hinterrad warten
Das Motorrad so abstützen, daß das Hinter-
rad sich frei drehen läßt. Dazu entweder
hinten einen Motorrad-Montageständer ver-wenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingenarme
stellen.
1. Stecker der StandlichtlampeU5YSGRG0.book Page 28 Thursday, March 24, 2005 6:42 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
6
GAU25850

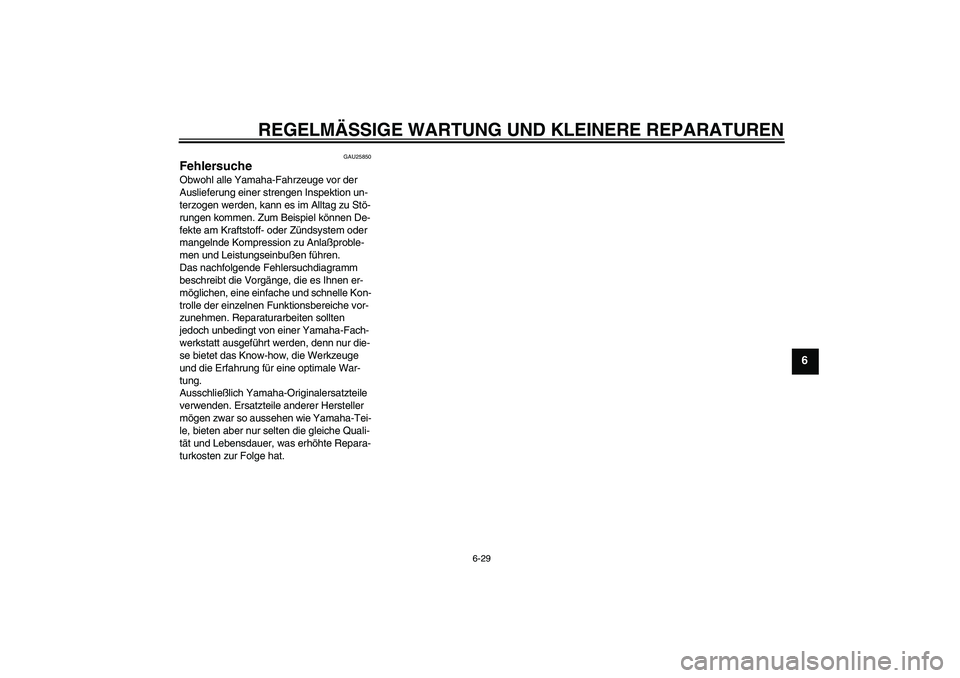

Fehlersuche Obwohl alle Yamaha-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlaßproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten sollten
jedoch unbedingt von einer Yamaha-Fach-
werkstatt ausgeführt werden, denn nur die-
se bietet das Know-how, die Werkzeuge
und die Erfahrung für eine optimale War-
tung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
U5YSGRG0.book Page 29 Thursday, March 24, 2005 6:42 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
6
GAU25891

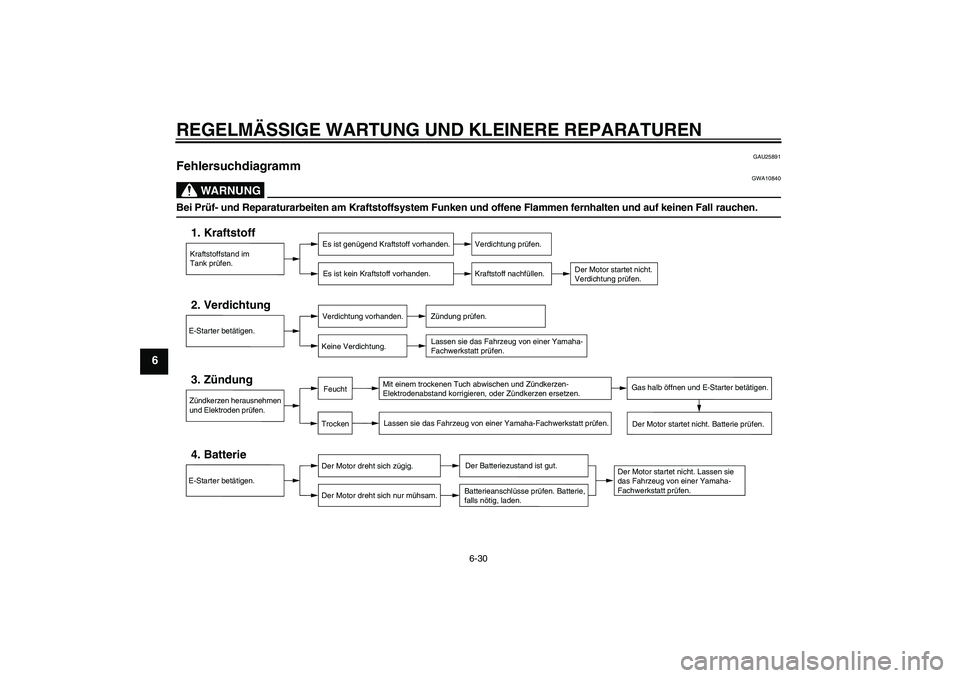

Fehlersuchdiagramm
WARNUNG
GWA10840
Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen.
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung vorhanden.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
Gas halb öffnen und E-Starter betätigen.
U5YSGRG0.book Page 30 Thursday, March 24, 2005 6:42 PM
