YAMAHA XVS1100A 2005 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-3
6
8*AchterremControleer de werking en het vloeistofniveau en contro-
leer de machine op vloeistoflekkage.√√√√√ √
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
9*RemslangenControleer op scheurtjes en beschadigingen.√√√√ √
Vervangen. Elke 4 jaar
10*WielenControleer de speling en de spaakspanning en controleer
op beschadigingen.
Trek indien nodig de spaken aan.√√√√
11*BandenControleer op slijtage en beschadigingen.
Vervang indien nodig.
Controleer de bandspanning.
Corrigeer indien nodig.√√√√ √
12*WiellagersControleer op speling of beschadigingen.√√√√
13*AchterbrugControleer op een correcte werking en overmatige spe-
ling.√√√√
Smeren met lithiumvet. Elke 50000 km
14*BalhoofdlagersControleer de lagers op speling en oppervlakteruwheid.√√√√√
Smeren met lithiumvet. Elke 20000 km
15*FramebevestigingenControleer of alle moeren, bouten en schroeven stevig zijn
vastgezet.√√√√ √
16 ZijstandaardControleer de werking.
Smeren.√√√√ √
17*ZijstandaardschakelaarControleer de werking.√√√√√ √
18*Vo o r v o r kControleer op een correcte werking en olielekkage.√√√√
19*SchokdemperunitControleer op een correcte werking en olielekkage.√√√√ NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (× 1000 km) JAAR-
LIJKSE
CON-
TROLE 1 10203040
U5YSDRD0.book Page 3 Monday, March 14, 2005 8:50 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-4
6
20*Relaisarm achterwie-
lophanging en schar-
nierpunten
verbindingsarmControleer de werking.√√√√
Smeren met lithiumvet.√√
21*CarburateursControleer de werking van de choke.
Stel het stationair toerental en de synchronisatie af.√√√√√ √
22 MotorolieVerversen.
Controleer het olieniveau en controleer de machine op
olielekkage.√√√√√ √
23*OliefilterelementVervangen.√√√
24 CardanolieControleer het olieniveau en controleer de machine op
olielekkage.√√ √
Verversen.√√√
25*Voor- en achterrem-
schakelaarControleer de werking.√√√√√ √
26Bewegende delen en
kabelsSmeren.√√√√ √
27*Gaskabelhuis en gas-
kabelControleer de werking en speling.
Stel indien nodig de speling af.
Smeer het gaskabelhuis en de gaskabel.√√√√ √
28*Uitlaatdempers en uit-
laatpijpenControleer of de schroefklemmen goed vastzitten.√√√√√ √
29*Lampen, richtingaan-
wijzers en schakelaarsControleer de werking.
Stel de koplamplichtbundel af.√√√√√ √ NR. ITEM CONTROLE OF ONDERHOUDSBEURTKILOMETERSTAND (× 1000 km) JAAR-
LIJKSE
CON-
TROLE 1 10203040U5YSDRD0.book Page 4 Monday, March 14, 2005 8:50 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-5
6
DAU18670
OPMERKING:

Het luchtfilter dient vaker te worden gecontroleerd wanneer u in een extreem vochtige of stoffige omgeving rijdt.


Hydraulisch remsysteem
Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst.De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.
U5YSDRD0.book Page 5 Monday, March 14, 2005 8:50 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-6
6
DAU18751

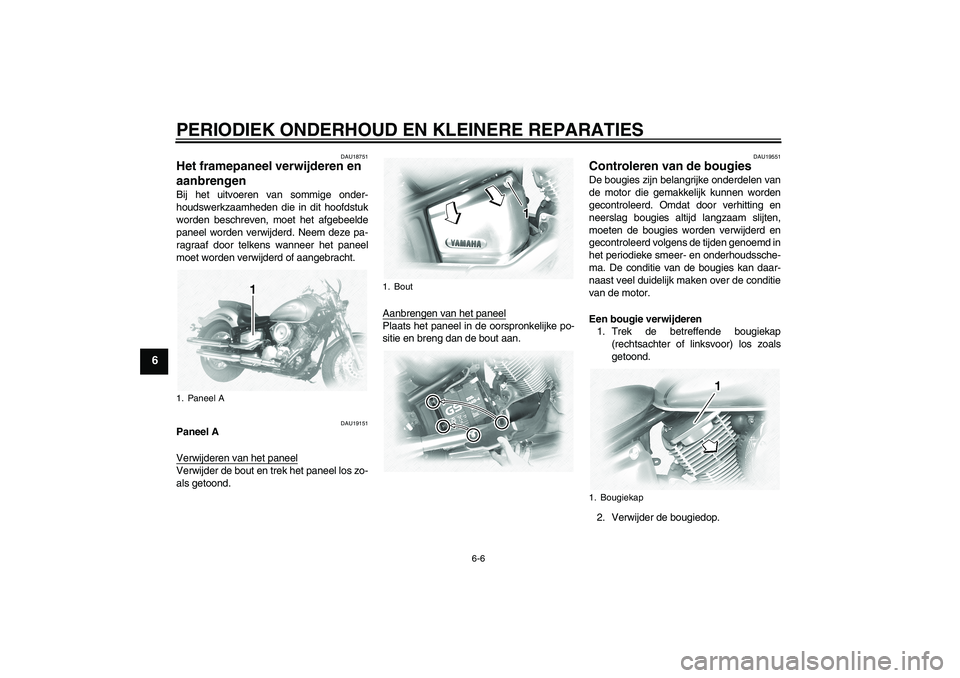

Het framepaneel verwijderen en
aanbrengen Bij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moet het afgebeelde
paneel worden verwijderd. Neem deze pa-
ragraaf door telkens wanneer het paneel
moet worden verwijderd of aangebracht.
DAU19151
Paneel A
Verwijderen van het paneelVerwijder de bout en trek het paneel los zo-
als getoond.Aanbrengen van het paneel
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de bout aan.
DAU19551
Controleren van de bougies De bougies zijn belangrijke onderdelen van
de motor die gemakkelijk kunnen worden
gecontroleerd. Omdat door verhitting en
neerslag bougies altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd in
het periodieke smeer- en onderhoudssche-
ma. De conditie van de bougies kan daar-
naast veel duidelijk maken over de conditie
van de motor.
Een bougie verwijderen
1. Trek de betreffende bougiekap
(rechtsachter of linksvoor) los zoals
getoond.
2. Verwijder de bougiedop.
1. Paneel A
1. Bout
1. Bougiekap
U5YSDRD0.book Page 6 Monday, March 14, 2005 8:50 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-7
6
3. Verwijder de bougie zoals weergege-
ven met behulp van de bougiesleutel
uit de boordgereedschapsset.
Controleren van de bougies
1. Kijk of op elke bougie de porseleinen
isolator rond de centrale elektrode licht
tot gemiddeld bruin verkleurd is (de
ideale kleur als normaal met de machi-
ne wordt gereden).
2. Controleer of alle bougies in de motor
dezelfde kleur hebben.OPMERKING:Wanneer een bougie een heel andere kleur
vertoont, is de motor mogelijk defect. Pro-
beer dergelijke problemen niet zelf vast te
stellen. Laat in plaats daarvan uw motorfietsnakijken door een Yamaha dealer.3. Controleer bij elke bougie of de elek-
troden zijn afgesleten en let op over-
matige koolaanslag of andere
neerslag. Vervang indien nodig.
Een bougie aanbrengen
1. Meet de elektrodenafstand met een
draadvoelmaat. Stel de afstand indien
nodig af volgens de specificatie.2. Reinig het oppervlak van de bougie-
pakking en het pasvlak en verwijder
eventueel vuil uit de schroefdraad van
de bougie.
3. Breng de bougie aan met behulp van
de bougiesleutel en zet vast met het
correcte aanhaalmoment.
OPMERKING:Als geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slag
verder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-ment worden aangedraaid.
4. Installeer de bougiedop.
5. Plaats de bougiekap in de oorspronke-
lijke positie.
1. Bougiesleutel
Voorgeschreven bougie:
NGK/BPR7ES
DENSO/W22EPR-U
1. Elektrodenafstand
Elektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)
Aanhaalmoment:
Bougie:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
U5YSDRD0.book Page 7 Monday, March 14, 2005 8:50 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-8
6
DAU19822
Motorolie Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en het oliefilterelement
worden vervangen volgens de intervalperio-
den vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.OPMERKIN
G:
Zorg dat de machine rechtop staat bij het
controleren van het motorolieniveau. Wan-
neer de machine iets schuin staat, kan hetniveau al foutief worden afgelezen.
2. Start de motor, laat hem een paar mi-
nuten warmdraaien en zet hem dan
uit.
3. Wacht een paar minuten tot de olie tot
rust is gekomen en controleer dan het
olieniveau via het kijkglas linksonder in
het carter.OPMERKING:Het motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveaustaan.4. Als de motorolie bij of beneden de
merkstreep voor minimumniveau
staat, vul dan voldoende olie, van de
aanbevolen soort, bij tot het correcte
niveau.
Verversen van de motorolie
1. Start de motor, laat hem een paar mi-
nuten warmdraaien en zet hem dan
uit.
2. Zet een oliecarter onder de motor om
de gebruikte olie op te vangen.
3. Verwijder de olievuldop en de aftap-
plug om de olie uit het carter te laten
stromen.4. Breng de olieaftapplug aan en zet
deze dan vast met het voorgeschre-
ven aanhaalmoment.
OPMERKING:Controleer of de onderlegring beschadigd isen vervang indien nodig.
1. Kijkglas olieniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1. Olievuldop
1. Olieaftapplug
U5YSDRD0.book Page 8 Monday, March 14, 2005 8:50 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-9
6
5. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motorolie,
monteer dan de olievuldop en zet deze
vast.LET OP:
DCA11620


Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen olieën
met een “CD” dieselspecificatie of
olieën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.


Zorg dat er geen verontreinigingenin het carter terecht komen.6. Start de motor, laat hem een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKIN
G:
Nadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan, alshet olieniveau correct is.LET OP:
DCA10400
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat de machine controlerendoor een Yamaha dealer.
7. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.OPMERKING:Vraag een Yamaha dealer het oliefilterele-
ment te vervangen volgens de intervalperio-
den voorgeschreven in het periodiekesmeer- en onderhoudsschema.
DAU20022
Cardanolie Vóór elke rit moet het cardanhuis worden
gecontroleerd op olielekkage. In geval van
lekkage dient u de machine door een
Yamaha dealer te laten nakijken en repare-
ren. Controleer verder als volgt het niveau
van de cardanolie en ververs de olie vol-
gens de intervaltijden vermeld in het perio-
dieke smeer- en onderhoudsschema.
WAARSCHUWING
DWA10370


Zorg ervoor dat geen verontreini-
gingen het cardanhuis kunnen bin-
nendringen.


Zorg dat er geen olie op de bandenof wielen terechtkomt.
Controleren van het olieniveau in het
cardanhuis
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
OPMERKING:

Het olieniveau in het cardanhuis moet
worden gecontroleerd terwijl de motor
koud is. Aanhaalmoment:
Olieaftapplug:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid bij verversing:
3.00 L (3.17 US qt) (2.64 Imp.qt)
U5YSDRD0.book Page 9 Monday, March 14, 2005 8:50 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-10
6


Zorg dat de machine rechtop staat bij
het controleren van het motorolieni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutiefworden afgelezen.
2. Verwijder de olievulplug en controleer
het olieniveau in het cardanhuis.
OPMERKING:Het olieniveau moet bij de rand van de vulo-pening staan.
3. Als de olie onder de rand van de vulo-
pening staat, vul dan genoeg olie van
de aanbevolen soort bij tot het correcte
niveau.Verversen van de cardanolie
1. Plaats een oliecarter onder het car-
danhuis om de gebruikte olie op te
vangen.
2. Verwijder de olievulplug en de aftap-
plug om de olie uit het cardanhuis af te
tappen.
3. Breng de olieaftapplug voor het car-
danhuis aan en zet hem vast met het
voorgeschreven aanhaalmoment.
4. Vul de aanbevolen cardanolie bij tot
aan de rand van de vulopening.
OPMERKING:GL4 is een kwaliteitsaanduiding. Een car-
danolie met de aanduiding GL5 of GL6 magook worden gebruikt.
5. Breng de olievulplug aan en zet deze
dan vast met het voorgeschreven aan-
haalmoment.6. Controleer het cardanhuis op olielek-
kage. Zoek in geval van lekkage naar
de oorzaak.
1. Aftapplug cardanolie
2. Vulplug cardanolie
3. Correct olieniveau
Aanhaalmoment:
Aftapplug cardanolie:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Aanbevolen cardanolie:
SAE80 API GL-4 Cardanolie
Oliehoeveelheid:
0.19 L (0.20 US qt) (0.17 Imp.qt)
Aanhaalmoment:
Vulplug cardanolie:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U5YSDRD0.book Page 10 Monday, March 14, 2005 8:50 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-11
6
DAU20670
Reinigen van het
luchtfilterelement Het luchtfilterelement moet als volgt worden
gereinigd volgens de intervalperioden ver-
meld in het periodieke smeer- en onder-
houdsschema. Reinig het luchtfilterelement
vaker als u in zeer stoffige of vochtige ge-
bieden rijdt.
1. Verwijder het luchtfilterdeksel door de
schroeven te verwijderen.
2. Trek het luchtfilterelement los.
3. Geef een paar tikjes tegen het luchtfil-
terelement om het meeste stof en vuil
te verwijderen en blaas dan het nog
achtergebleven vuil weg met perslucht
zoals afgebeeld. Vervang het luchtfil-
terelement als dit beschadigd is.4. Steek het luchtfilterelement in het
luchtfilterhuis zoals in de afbeelding.
LET OP:
DCA10480


Controleer of het luchtfilterelement
correct in het luchtfilterhuis is ge-
plaatst.


Laat de motor nooit draaien zonder
dat het luchtfilterelement aanwezig
is, dat kan leiden tot overmatige slij-
tage bij de zuiger(s) en/of de cilin-der(s).
5. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.
1. Luchtfilterdeksel
2. Schroef
1. Luchtfilterelement
2. Uitsteeksel
3. Sleuf
U5YSDRD0.book Page 11 Monday, March 14, 2005 8:50 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-12
6
DAU21290
Afstellen van de carburateurs De carburateurs vormen een belangrijk on-
derdeel van de motor en moeten zeer pre-
cies worden afgesteld. Laat daarom de
meeste carburateurafstellingen over aan
een Yamaha dealer die over de benodigde
vakkennis en ervaring beschikt. De afstel-
ling die in het volgende hoofdstuk is be-
schreven, wordt echter als onderdeel van
het routineonderhoud beschouwd en kan
wel door de eigenaar worden uitgevoerd.LET OP:
DCA10560
De carburateurs werden op de Yamaha
fabriek ingesteld en uitgebreid getest.
Als deze afstellingen worden gewijzigd
zonder dat voldoende technische kennis
aanwezig is, kan de werking van de mo-
tor achteruitgaan of wordt de motor be-schadigd.
DAU21340
Afstellen van het stationair
toerental Het stationair toerental moet als volgt wor-
den gecontroleerd en eventueel afgesteld
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
De motor moet warm zijn om deze afstelling
te verrichten.OPMERKING:

De motor is voldoende warm als deze
snel reageert op de gasbediening.


Een diagnosetoerenteller is nodig omdeze afstelling uit te voeren.
1. Bevestig de toerenteller aan de bou-
giekabel.
2. Controleer het stationair toerental en
stel dit indien nodig volgens de specifi-
catie af door de gasklepstelschroef te
verdraaien. Draai de schroef in de rich-
ting (a) om het stationair toerental te
verhogen. Draai de schroef in de rich-
ting (b) om het stationair toerental te
verlagen.
OPMERKING:Als het voorgeschreven stationair toerental
niet haalbaar is volgens de hierboven be-
schreven werkwijze, vraag dan eenYamaha dealer de afstelling uit te voeren.1. GasklepstelschroefStationair motortoerental:
950–1050 tpm
U5YSDRD0.book Page 12 Monday, March 14, 2005 8:50 PM
