MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-14
6
AV I S O
PWA11020
Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções:

NUNCA SOBRECARREGUE O MO-
TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, perda
de controlo ou graves ferimentos.
Certifique-se de que o peso total docondutor, passageiro, carga e aces-
sórios não excede a carga máxima
especificada para o veículo.


Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.


Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.


Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.


Verifique o estado e a pressão do ardos pneus antes de cada viagem.
Verificação dos pneusOs pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTA:Os limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
AV I S O
PWA10570


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o motociclo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces- Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
225 kPa (33 psi) (2.25 kgf/cm²)
Trás:
225 kPa (33 psi) (2.25 kgf/cm²)
90–197 kg (198–434 lb):
Frente:
225 kPa (33 psi) (2.25 kgf/cm²)
Trás:
250 kPa (36 psi) (2.50 kgf/cm²)
Carga máxima*:
197 kg (434 lb)
* Peso total com condutor, passageiro,
carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
U5YSPRP0.book Page 14 Tuesday, March 15, 2005 1:22 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
6
PAU23250
Lubrificação da suspensão
traseira Os pontos de articulação da suspensão tra-
seira devem ser lubrificados nos intervalos
especificados na tabela de lubrificação e
manutenção periódica.
PAU23271
Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
AV I S O
PWA10750
Apoie bem o veículo para evitar o perigodeste tombar.
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO:
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare.
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U5YSPRP0.book Page 22 Tuesday, March 15, 2005 1:22 PM

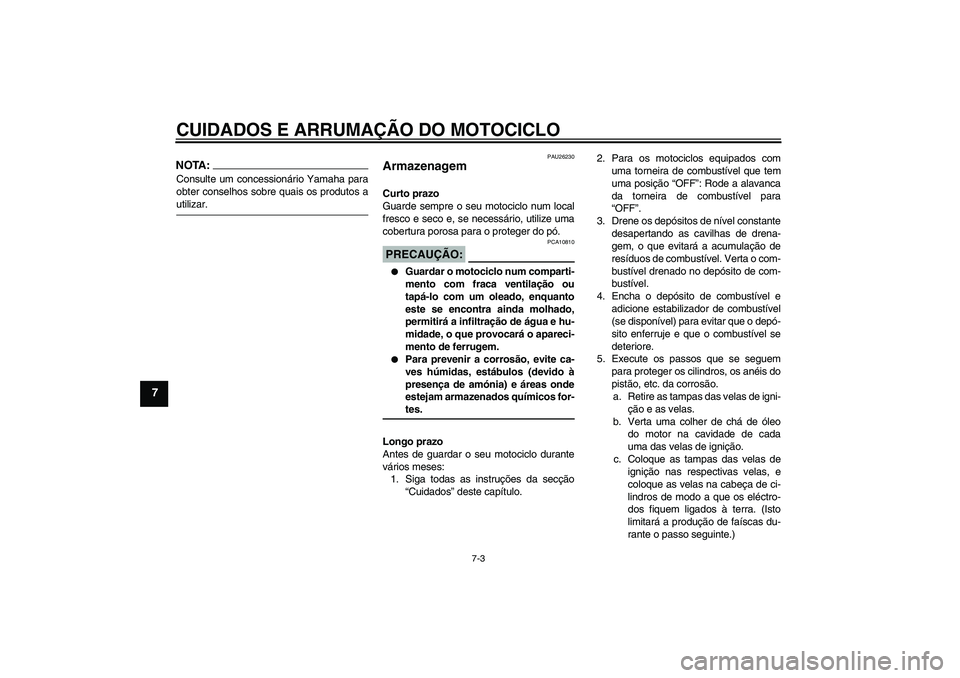

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-3
7
NOTA:Consulte um concessionário Yamaha para
obter conselhos sobre quais os produtos autilizar.
PAU26230
Armazenagem Curto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó.PRECAUÇÃO:
PCA10810


Guardar o motociclo num comparti-
mento com fraca ventilação ou
tapá-lo com um oleado, enquanto
este se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.


Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos for-tes.
Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções da secção
“Cuidados” deste capítulo.2. Para os motociclos equipados com
uma torneira de combustível que tem
uma posição “OFF”: Rode a alavanca
da torneira de combustível para
“OFF”.
3. Drene os depósitos de nível constante
desapertando as cavilhas de drena-
gem, o que evitará a acumulação de
resíduos de combustível. Verta o com-
bustível drenado no depósito de com-
bustível.
4. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
5. Execute os passos que se seguem
para proteger os cilindros, os anéis do
pistão, etc. da corrosão.
a. Retire as tampas das velas de igni-
ção e as velas.
b. Verta uma colher de chá de óleo
do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de
ignição nas respectivas velas, e
coloque as velas na cabeça de ci-
lindros de modo a que os eléctro-
dos fiquem ligados à terra. (Isto
limitará a produção de faíscas du-
rante o passo seguinte.)
U5YSPRP0.book Page 3 Tuesday, March 15, 2005 1:22 PM

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2460 mm (96.9 in)
Largura total:
945 mm (37.2 in)
Altura total:
1095 mm (43.1 in)
Altura do assento:
710 mm (28.0 in)
Distância entre os eixos:
1645 mm (64.8 in)
Distância mínima do chão:
140 mm (5.51 in)
Raio de viragem mínimo:
3400 mm (133.9 in)Peso:Com óleo e combustível:
291.0 kg (642 lb)Motor:Tipo:
Arrefecido por circulação de ar a quatro
tempos, um veio de excêntrico em cada
cabeça (SOHC)
Disposição do cilindro:
2 cilindros em V
Cilindrada:
1063.0 cm³ (64.86 cu.in)
Diâmetro × curso:
95.0 × 75.0 mm (3.74 × 2.95 in)
Relação de compressão:
8.30 :1
Sistema de arranque:
Arrancador eléctricoSistema de lubrificação:
Cárter húmido
Óleo de motor:Tipo:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Grau recomendado do óleo de motor:
Tipo SE, SF, SG de Serviço API ou
superior
Quantidade de óleo de motor:
Sem substituição do elemento do filtro de
óleo:
3.00 L (3.17 US qt) (2.64 Imp.qt)
Com substituição do elemento do filtro de
óleo:
3.10 L (3.28 US qt) (2.73 Imp.qt)Óleo da engrenagem final:Tipo:
Óleo de engrenagem hipoidal SAE80 API
GL-4
Quantidade:
0.19 L (0.20 US qt) (0.17 Imp.qt)
Filtro de ar:Elemento do filtro de ar:
Elemento secoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo normal
Capacidade do depósito de combustível:
17.0 L (4.49 US gal) (3.74 Imp.gal)
Volume da reserva de combustível:
4.5 L (1.19 US gal) (0.99 Imp.gal)Carburador:Fabricante:
MIKUNI
Modelo × quantidade:
BSR37 x 2Vela(s) de ignição:Fabricante/modelo:
NGK/BPR7ES
Fabricante/modelo:
DENSO/W22EPR-U
Distância do eléctrodo da vela de ignição:
0.7–0.8 mm (0.028–0.031 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Sistema primário de redução:
Engrenagem de dentes direitos
Relação primária de redução:
78/47 (1.660)
Sistema secundário de redução:
Transmissão do eixo
Relação secundária de redução:
44/47 × 19/18 × 32/11 (2.875)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
