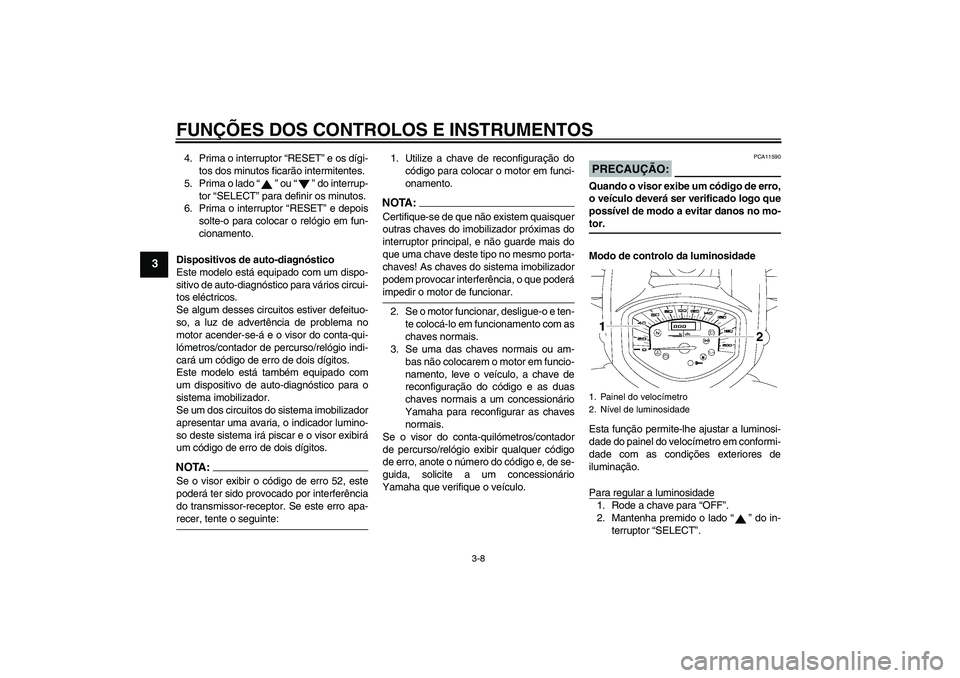

YAMAHA XVS1300A 2007 Manual de utilização (in Portuguese) FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
4. Prima o interruptor “RESET” e os dígi-
tos dos minutos ficarão intermitentes.
5. Prima o lado “” ou “” do interrup-
tor “SELECT” para

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
4. Prima o interruptor “RESET” e os dígi-
tos dos minutos ficarão intermitentes.
5. Prima o lado “” ou “” do interrup-
tor “SELECT” para definir os minutos.
6. Prima o interruptor “RESET” e depois
solte-o para colocar o relógio em fun-
cionamento.
Dispositivos de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.
Se algum desses circuitos estiver defeituo-
so, a luz de advertência de problema no
motor acender-se-á e o visor do conta-qui-
lómetros/contador de percurso/relógio indi-
cará um código de erro de dois dígitos.
Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador.
Se um dos circuitos do sistema imobilizador
apresentar uma avaria, o indicador lumino-
so deste sistema irá piscar e o visor exibirá
um código de erro de dois dígitos.NOTA:Se o visor exibir o código de erro 52, este
poderá ter sido provocado por interferência
do transmissor-receptor. Se este erro apa-recer, tente o seguinte:1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.
NOTA:Certifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo porta-
chaves! As chaves do sistema imobilizador
podem provocar interferência, o que poderáimpedir o motor de funcionar.
2. Se o motor funcionar, desligue-o e ten-
te colocá-lo em funcionamento com as
chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
Se o visor do conta-quilómetros/contador
de percurso/relógio exibir qualquer código
de erro, anote o número do código e, de se-
guida, solicite a um concessionário
Yamaha que verifique o veículo.
PRECAUÇÃO:
PCA11590
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que
possível de modo a evitar danos no mo-tor.
Modo de controlo da luminosidade
Esta função permite-lhe ajustar a luminosi-
dade do painel do velocímetro em conformi-
dade com as condições exteriores de
iluminação.
Para regular a luminosidade1. Rode a chave para “OFF”.
2. Mantenha premido o lado “” do in-
terruptor “SELECT”.1. Painel do velocímetro
2. Nível de luminosidade
U11CP0P0.book Page 8 Friday, September 15, 2006 9:24 AM

Page 77 of 90

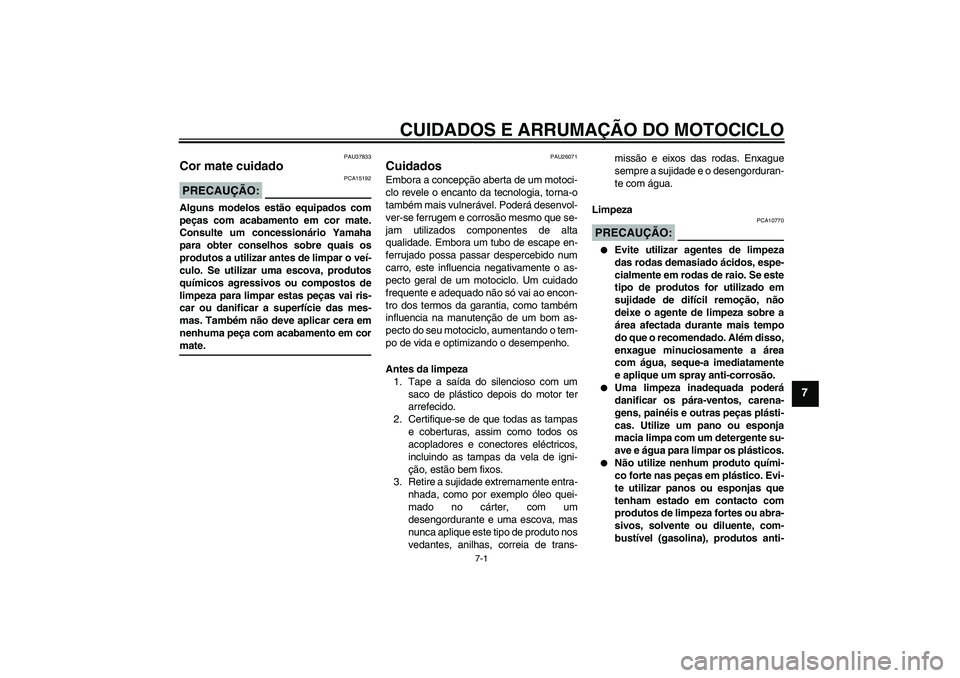

YAMAHA XVS1300A 2007 Manual de utilização (in Portuguese) CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-1
7
PAU37833
Cor mate cuidado PRECAUÇÃO:
PCA15192
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-1
7
PAU37833
Cor mate cuidado PRECAUÇÃO:
PCA15192
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, produtos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cormate.
PAU26071
Cuidados Embora a concepção aberta de um motoci-
clo revele o encanto da tecnologia, torna-o
também mais vulnerável. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa passar despercebido num
carro, este influencia negativamente o as-
pecto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
pecto do seu motociclo, aumentando o tem-
po de vida e optimizando o desempenho.
Antes da limpeza
1. Tape a saída do silencioso com um
saco de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas
e coberturas, assim como todos os
acopladores e conectores eléctricos,
incluindo as tampas da vela de igni-
ção, estão bem fixos.
3. Retire a sujidade extremamente entra-
nhada, como por exemplo óleo quei-
mado no cárter, com um
desengordurante e uma escova, mas
nunca aplique este tipo de produto nos
vedantes, anilhas, correia de trans-missão e eixos das rodas. Enxague
sempre a sujidade e o desengorduran-
te com água.
Limpeza
PRECAUÇÃO:
PCA10770

Evite utilizar agentes de limpeza
das rodas demasiado ácidos, espe-
cialmente em rodas de raio. Se este
tipo de produtos for utilizado em
sujidade de difícil remoção, não
deixe o agente de limpeza sobre a
área afectada durante mais tempo
do que o recomendado. Além disso,
enxague minuciosamente a área
com água, seque-a imediatamente
e aplique um spray anti-corrosão.

Uma limpeza inadequada poderá
danificar os pára-ventos, carena-
gens, painéis e outras peças plásti-
cas. Utilize um pano ou esponja
macia limpa com um detergente su-
ave e água para limpar os plásticos.

Não utilize nenhum produto quími-
co forte nas peças em plástico. Evi-
te utilizar panos ou esponjas que
tenham estado em contacto com
produtos de limpeza fortes ou abra-
sivos, solvente ou diluente, com-
bustível (gasolina), produtos anti-
U11CP0P0.book Page 1 Friday, September 15, 2006 9:24 AM

Page 79 of 90

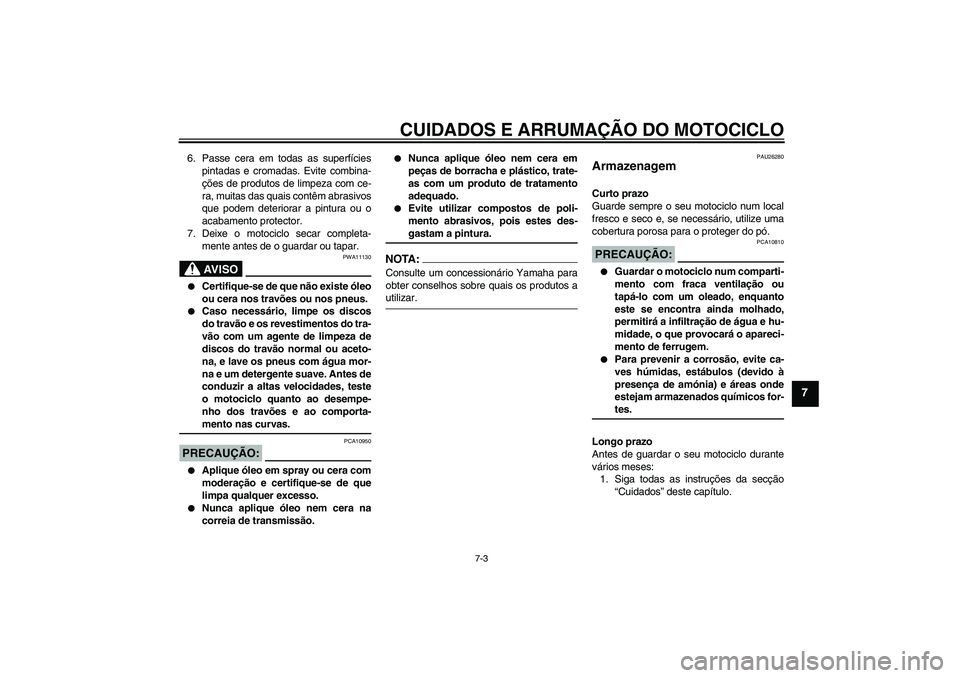

YAMAHA XVS1300A 2007 Manual de utilização (in Portuguese) CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-3
7
6. Passe cera em todas as superfícies
pintadas e cromadas. Evite combina-
ções de produtos de limpeza com ce-
ra, muitas das quais contêm abrasivos
que po

Page 81 of 90

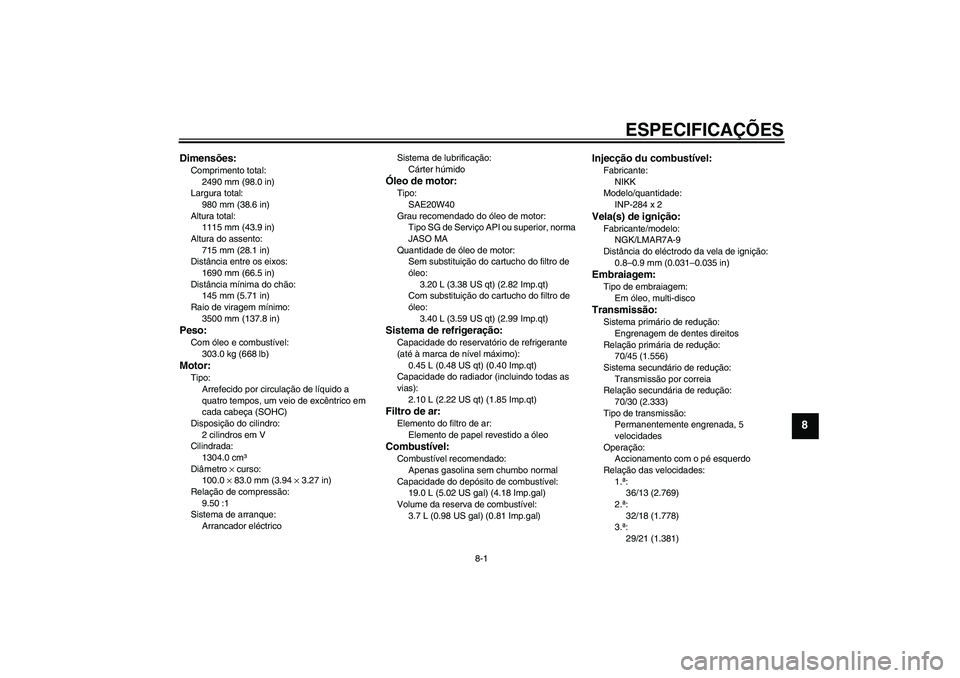

YAMAHA XVS1300A 2007 Manual de utilização (in Portuguese) ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2490 mm (98.0 in)
Largura total:
980 mm (38.6 in)
Altura total:
1115 mm (43.9 in)
Altura do assento:
715 mm (28.1 in)
Distância entre os eixos:
16

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2490 mm (98.0 in)
Largura total:
980 mm (38.6 in)
Altura total:
1115 mm (43.9 in)
Altura do assento:
715 mm (28.1 in)
Distância entre os eixos:
1690 mm (66.5 in)
Distância mínima do chão:
145 mm (5.71 in)
Raio de viragem mínimo:
3500 mm (137.8 in)Peso:Com óleo e combustível:
303.0 kg (668 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, um veio de excêntrico em
cada cabeça (SOHC)
Disposição do cilindro:
2 cilindros em V
Cilindrada:
1304.0 cm³
Diâmetro × curso:
100.0 × 83.0 mm (3.94 × 3.27 in)
Relação de compressão:
9.50 :1
Sistema de arranque:
Arrancador eléctricoSistema de lubrificação:
Cárter húmido
Óleo de motor:Tipo:
SAE20W40
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo:
3.20 L (3.38 US qt) (2.82 Imp.qt)
Com substituição do cartucho do filtro de
óleo:
3.40 L (3.59 US qt) (2.99 Imp.qt)Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.45 L (0.48 US qt) (0.40 Imp.qt)
Capacidade do radiador (incluindo todas as
vias):
2.10 L (2.22 US qt) (1.85 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo normal
Capacidade do depósito de combustível:
19.0 L (5.02 US gal) (4.18 Imp.gal)
Volume da reserva de combustível:
3.7 L (0.98 US gal) (0.81 Imp.gal)
Injecção du combustível:Fabricante:
NIKK
Modelo/quantidade:
INP-284 x 2Vela(s) de ignição:Fabricante/modelo:
NGK/LMAR7A-9
Distância do eléctrodo da vela de ignição:
0.8–0.9 mm (0.031–0.035 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Sistema primário de redução:
Engrenagem de dentes direitos
Relação primária de redução:
70/45 (1.556)
Sistema secundário de redução:
Transmissão por correia
Relação secundária de redução:
70/30 (2.333)
Tipo de transmissão:
Permanentemente engrenada, 5
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
36/13 (2.769)
2.ª:
32/18 (1.778)
3.ª:
29/21 (1.381)
U11CP0P0.book Page 1 Friday, September 15, 2006 9:24 AM

Page 82 of 90

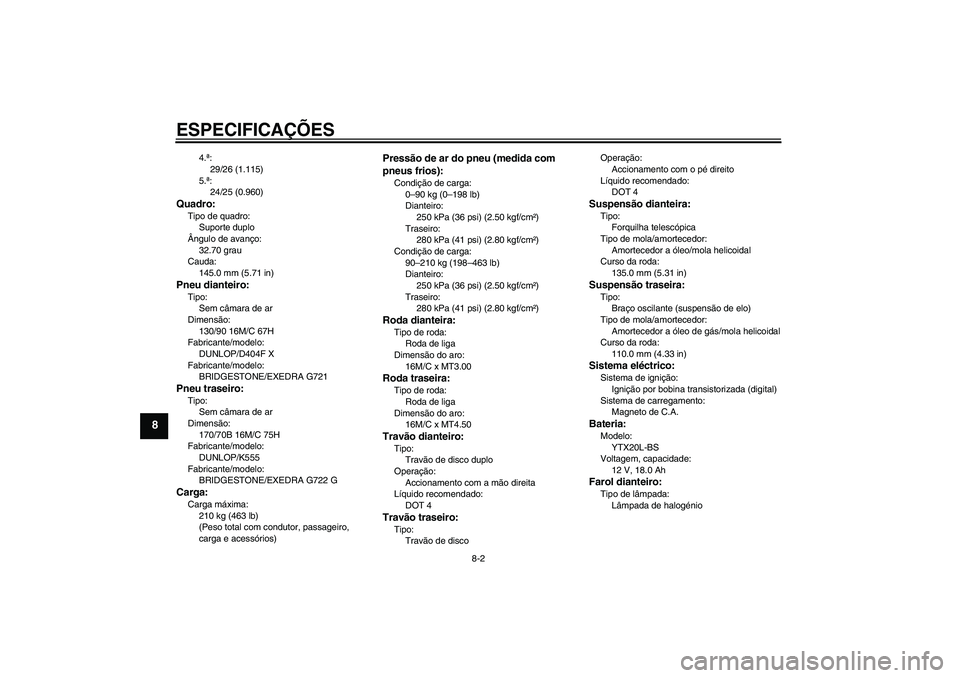

YAMAHA XVS1300A 2007 Manual de utilização (in Portuguese) ESPECIFICAÇÕES
8-2
8
4.ª:
29/26 (1.115)
5.ª:
24/25 (0.960)
Quadro:Tipo de quadro:
Suporte duplo
Ângulo de avanço:
32.70 grau
Cauda:
145.0 mm (5.71 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimen

Page 84 of 90

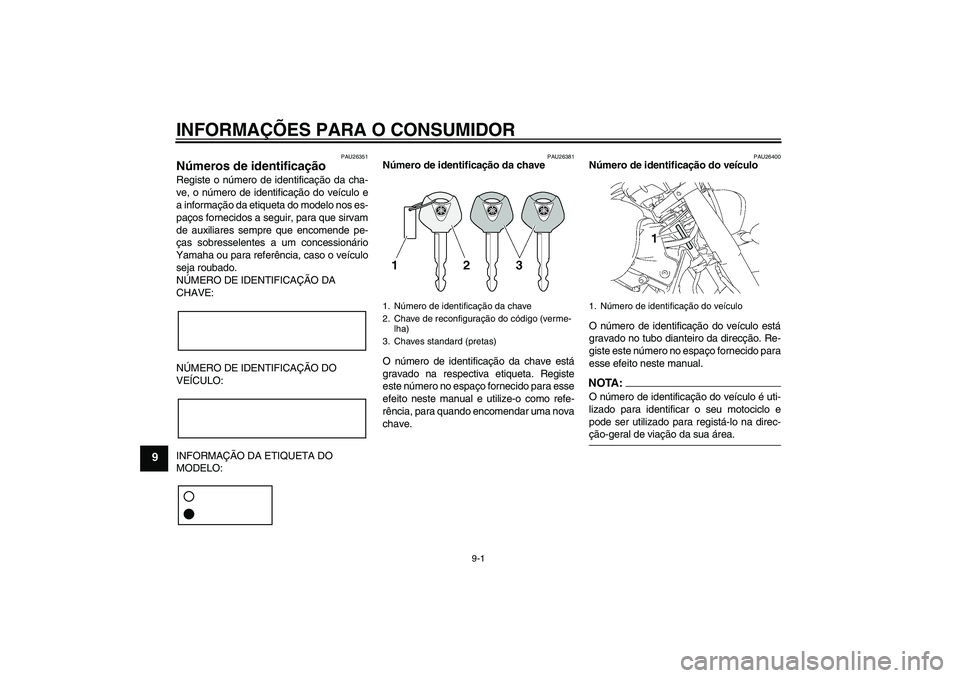

YAMAHA XVS1300A 2007 Manual de utilização (in Portuguese) INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU26351
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do mod
