YAMAHA XVS1300A 2007 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3

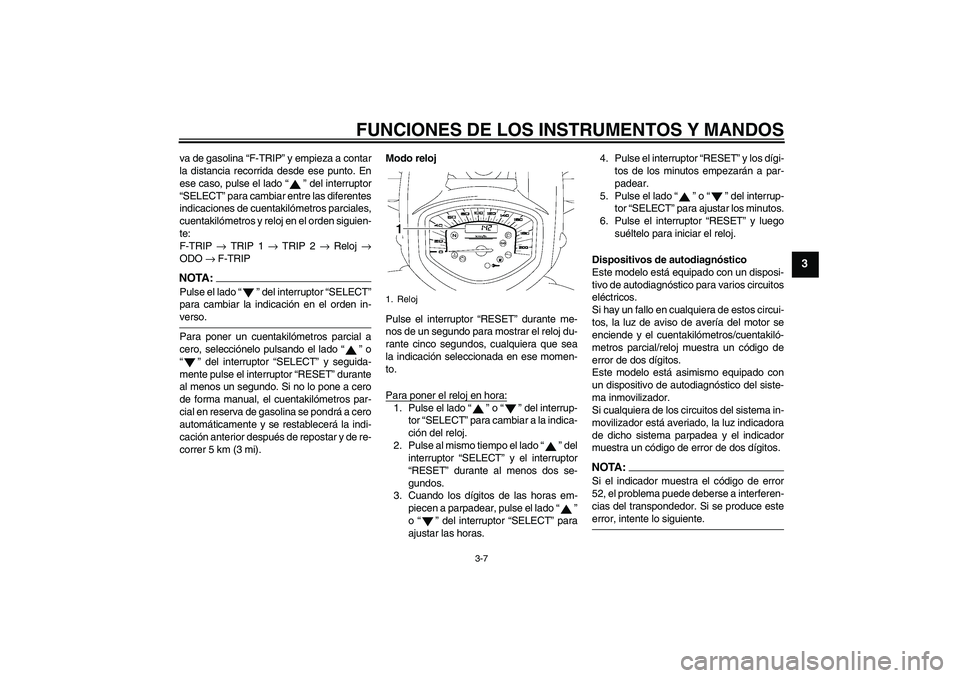

va de gasolina “F-TRIP” y empieza a contar
la distancia recorrida desde ese punto. En
ese caso, pulse el lado “” del interruptor
“SELECT” para cambiar entre las diferentes
indicaciones de cuentakilómetros parciales,
cuentakilómetros y reloj en el orden siguien-
te:
F-TRIP → TRIP 1 → TRIP 2 → Reloj →
ODO → F-TRIPNOTA:Pulse el lado “” del interruptor “SELECT”
para cambiar la indicación en el orden in-verso.
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el lado “” o
“” del interruptor “SELECT” y seguida-
mente pulse el interruptor “RESET” durante
al menos un segundo. Si no lo pone a cero
de forma manual, el cuentakilómetros par-
cial en reserva de gasolina se pondrá a cero
automáticamente y se restablecerá la indi-
cación anterior después de repostar y de re-
correr 5 km (3 mi).Modo reloj
Pulse el interruptor “RESET” durante me-
nos de un segundo para mostrar el reloj du-
rante cinco segundos, cualquiera que sea
la indicación seleccionada en ese momen-
to.
Para poner el reloj en hora:
1. Pulse el lado “” o “” del interrup-
tor “SELECT” para cambiar a la indica-
ción del reloj.
2. Pulse al mismo tiempo el lado “” del
interruptor “SELECT” y el interruptor
“RESET” durante al menos dos se-
gundos.
3. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el lado “”
o “” del interruptor “SELECT” para
ajustar las horas.4. Pulse el interruptor “RESET” y los dígi-
tos de los minutos empezarán a par-
padear.
5. Pulse el lado “” o “” del interrup-
tor “SELECT” para ajustar los minutos.
6. Pulse el interruptor “RESET” y luego
suéltelo para iniciar el reloj.
Dispositivos de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si hay un fallo en cualquiera de estos circui-
tos, la luz de aviso de avería del motor se
enciende y el cuentakilómetros/cuentakiló-
metros parcial/reloj muestra un código de
error de dos dígitos.
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador.
Si cualquiera de los circuitos del sistema in-
movilizador está averiado, la luz indicadora
de dicho sistema parpadea y el indicador
muestra un código de error de dos dígitos.
NOTA:Si el indicador muestra el código de error
52, el problema puede deberse a interferen-
cias del transpondedor. Si se produce esteerror, intente lo siguiente.
1. Reloj
U11CS0S0.book Page 7 Friday, September 15, 2006 9:31 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
1. Utilice la llave de registro de código
para arrancar el motor.NOTA:¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, locual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
Si el cuentakilómetros/cuentakilómetros
parcial/reloj muestra algún código de error,
anote el código y haga revisar el vehículo
en un concesionario Yamaha.ATENCION:
SCA11590
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posiblepara evitar que se averíe el motor.Función de control de brillo
Esta función le permite ajustar el brillo del
panel del velocímetro para adaptarlo a las
condiciones de luz exteriores.
Para ajustar el brillo
1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el lado “” del in-
terruptor “SELECT”.
3. Gire la llave a la posición “ON” y des-
pués de un mínimo de cinco segundos
suelte el interruptor “SELECT”.
4. Pulse el lado “” o “” del interrup-
tor “SELECT” para seleccionar el nivel
de brillo deseado.5. Pulse el botón “RESET” para confir-
mar el nivel de brillo seleccionado. El
indicador vuelve a mostrar el cuentaki-
lómetros, el cuentakilómetros parcial o
el reloj.1. Panel del velocímetro
2. Nivel de brillo
U11CS0S0.book Page 8 Friday, September 15, 2006 9:31 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
SAU12331

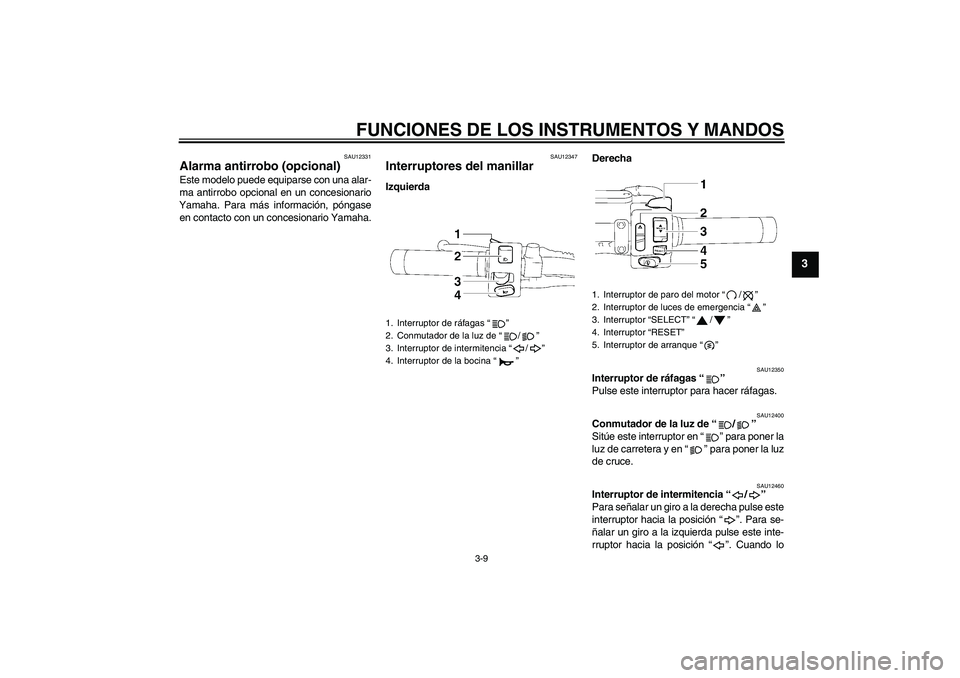

Alarma antirrobo (opcional) Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
SAU12347
Interruptores del manillar IzquierdaDerecha
SAU12350
Interruptor de ráfagas “”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de “/”
Sitúe este interruptor en “” para poner la
luz de carretera y en “” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “”. Cuando lo
1. Interruptor de ráfagas “”
2. Conmutador de la luz de “/”
3. Interruptor de intermitencia “/”
4. Interruptor de la bocina “”
1. Interruptor de paro del motor “/”
2. Interruptor de luces de emergencia “”
3. Interruptor “SELECT” “/”
4. Interruptor “RESET”
5. Interruptor de arranque “”
U11CS0S0.book Page 9 Friday, September 15, 2006 9:31 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3

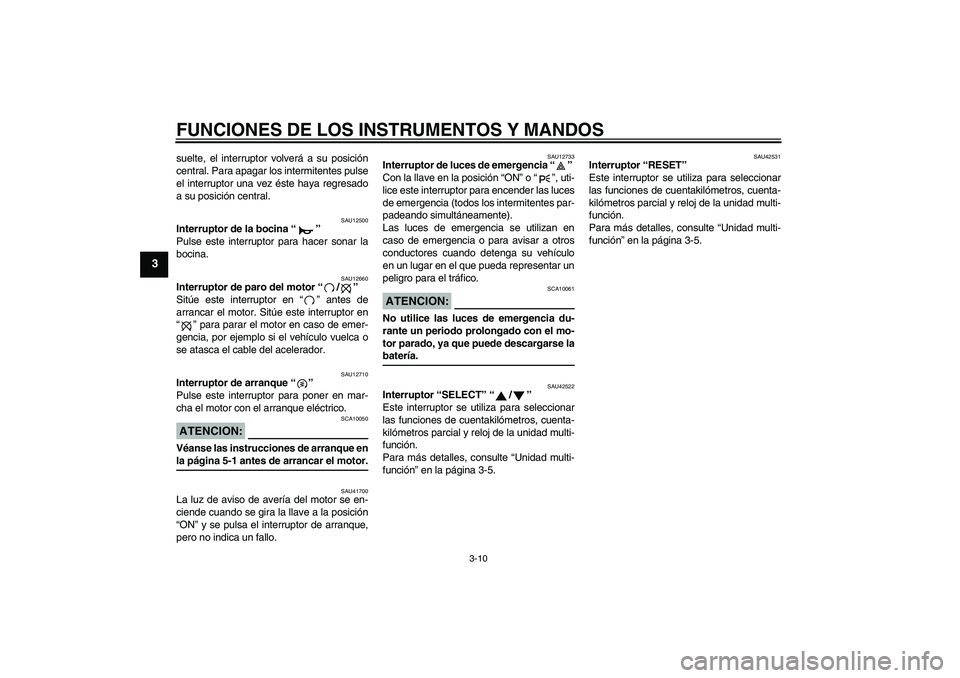

suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor “/”
Sitúe este interruptor en “” antes de
arrancar el motor. Sitúe este interruptor en
“” para parar el motor en caso de emer-
gencia, por ejemplo si el vehículo vuelca o
se atasca el cable del acelerador.
SAU12710
Interruptor de arranque “”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.ATENCION:
SCA10050
Véanse las instrucciones de arranque enla página 5-1 antes de arrancar el motor.
SAU41700
La luz de aviso de avería del motor se en-
ciende cuando se gira la llave a la posición
“ON” y se pulsa el interruptor de arranque,
pero no indica un fallo.
SAU12733
Interruptor de luces de emergencia “”
Con la llave en la posición “ON” o “”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCION:
SCA10061
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse labatería.
SAU42522
Interruptor “SELECT” “/”
Este interruptor se utiliza para seleccionar
las funciones de cuentakilómetros, cuenta-
kilómetros parcial y reloj de la unidad multi-
función.
Para más detalles, consulte “Unidad multi-
función” en la página 3-5.
SAU42531
Interruptor “RESET”
Este interruptor se utiliza para seleccionar
las funciones de cuentakilómetros, cuenta-
kilómetros parcial y reloj de la unidad multi-
función.
Para más detalles, consulte “Unidad multi-
función” en la página 3-5.
U11CS0S0.book Page 10 Friday, September 15, 2006 9:31 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
SAU12820

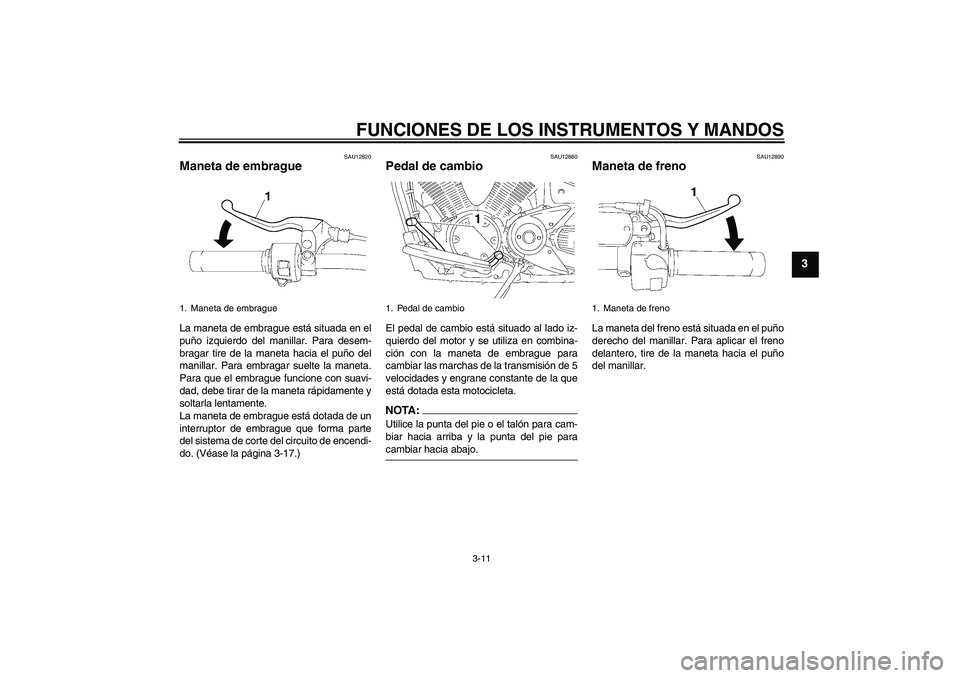

Maneta de embrague La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Véase la página 3-17.)
SAU12880
Pedal de cambio El pedal de cambio está situado al lado iz-
quierdo del motor y se utiliza en combina-
ción con la maneta de embrague para
cambiar las marchas de la transmisión de 5
velocidades y engrane constante de la que
está dotada esta motocicleta.NOTA:Utilice la punta del pie o el talón para cam-
biar hacia arriba y la punta del pie paracambiar hacia abajo.
SAU12890
Maneta de freno La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.
1. Maneta de embrague
1. Pedal de cambio
1. Maneta de freno
U11CS0S0.book Page 11 Friday, September 15, 2006 9:31 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
SAU12941

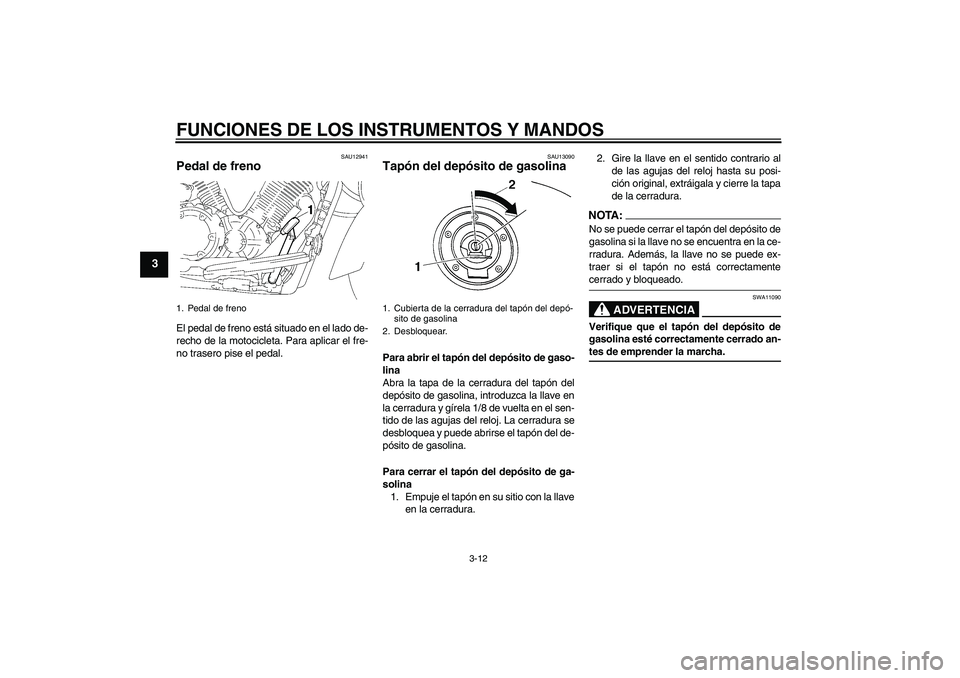

Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU13090
Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/8 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTA:No se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamentecerrado y bloqueado.
ADVERTENCIA
SWA11090
Verifique que el tapón del depósito de
gasolina esté correctamente cerrado an-tes de emprender la marcha.
1. Pedal de freno
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
U11CS0S0.book Page 12 Friday, September 15, 2006 9:31 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

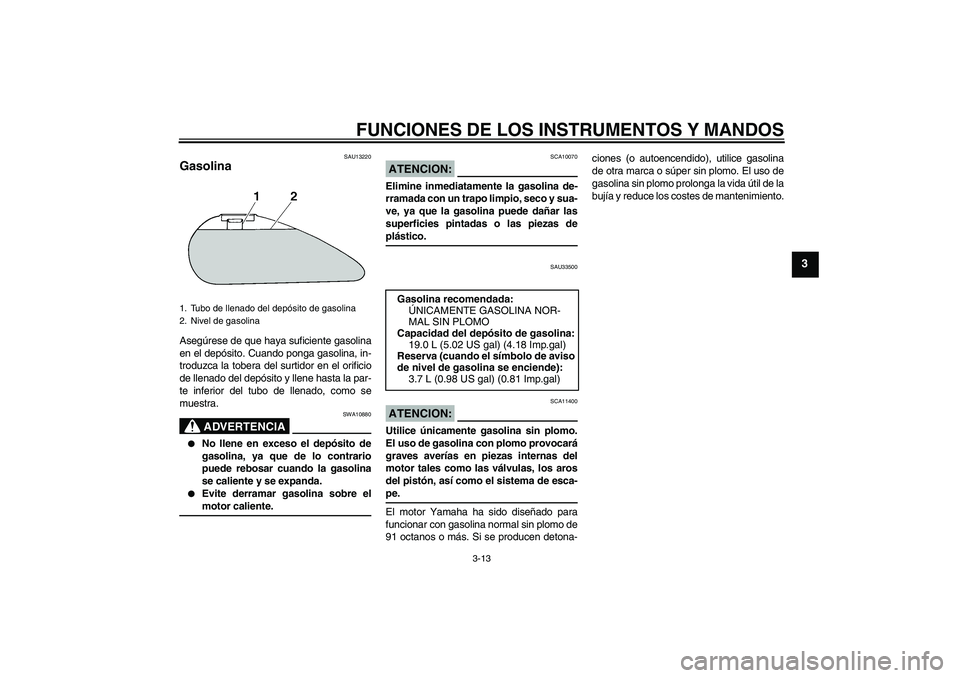

3-13
3
SAU13220
Gasolina Asegúrese de que haya suficiente gasolina
en el depósito. Cuando ponga gasolina, in-
troduzca la tobera del surtidor en el orificio
de llenado del depósito y llene hasta la par-
te inferior del tubo de llenado, como se
muestra.
ADVERTENCIA
SWA10880


No llene en exceso el depósito de
gasolina, ya que de lo contrario
puede rebosar cuando la gasolina
se caliente y se expanda.


Evite derramar gasolina sobre elmotor caliente.
ATENCION:
SCA10070
Elimine inmediatamente la gasolina de-
rramada con un trapo limpio, seco y sua-
ve, ya que la gasolina puede dañar las
superficies pintadas o las piezas deplástico.
SAU33500
ATENCION:
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-pe.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
Gasolina recomendada:
ÚNICAMENTE GASOLINA NOR-
MAL SIN PLOMO
Capacidad del depósito de gasolina:
19.0 L (5.02 US gal) (4.18 Imp.gal)
Reserva (cuando el símbolo de aviso
de nivel de gasolina se enciende):
3.7 L (0.98 US gal) (0.81 Imp.gal)
U11CS0S0.book Page 13 Friday, September 15, 2006 9:31 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3

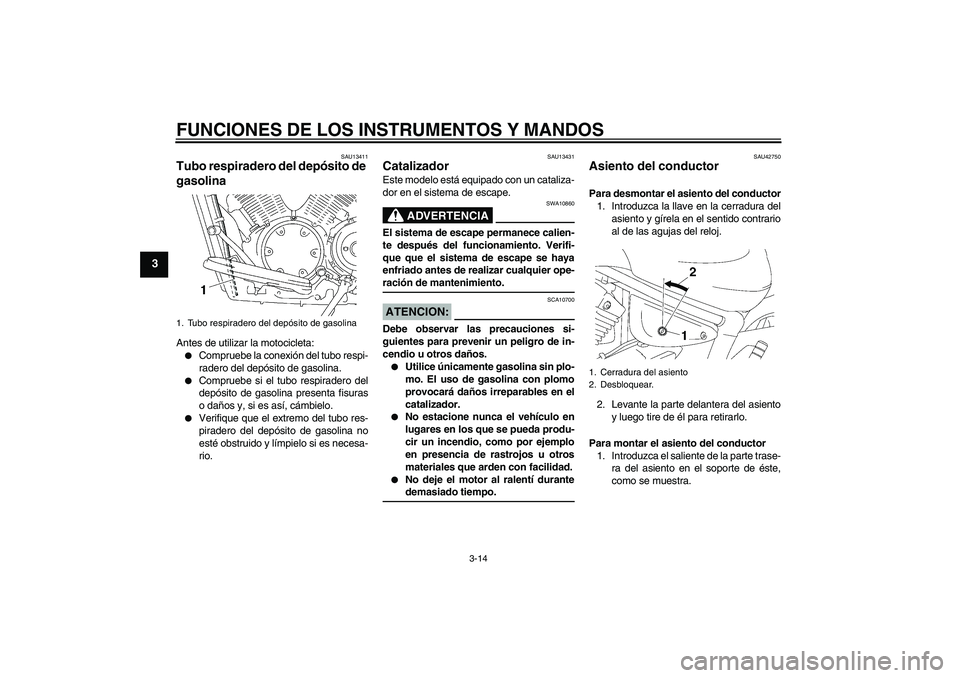

SAU13411
Tubo respiradero del depósito de
gasolina Antes de utilizar la motocicleta:

Compruebe la conexión del tubo respi-
radero del depósito de gasolina.


Compruebe si el tubo respiradero del
depósito de gasolina presenta fisuras
o daños y, si es así, cámbielo.


Verifique que el extremo del tubo res-
piradero del depósito de gasolina no
esté obstruido y límpielo si es necesa-
rio.
SAU13431
Catalizador Este modelo está equipado con un cataliza-
dor en el sistema de escape.
ADVERTENCIA
SWA10860
El sistema de escape permanece calien-
te después del funcionamiento. Verifi-
que que el sistema de escape se haya
enfriado antes de realizar cualquier ope-ración de mantenimiento.ATENCION:
SCA10700
Debe observar las precauciones si-
guientes para prevenir un peligro de in-
cendio u otros daños.

Utilice únicamente gasolina sin plo-
mo. El uso de gasolina con plomo
provocará daños irreparables en el
catalizador.


No estacione nunca el vehículo en
lugares en los que se pueda produ-
cir un incendio, como por ejemplo
en presencia de rastrojos u otros
materiales que arden con facilidad.


No deje el motor al ralentí durantedemasiado tiempo.
SAU42750
Asiento del conductor Para desmontar el asiento del conductor
1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido contrario
al de las agujas del reloj.
2. Levante la parte delantera del asiento
y luego tire de él para retirarlo.
Para montar el asiento del conductor
1. Introduzca el saliente de la parte trase-
ra del asiento en el soporte de éste,
como se muestra.
1. Tubo respiradero del depósito de gasolina
1. Cerradura del asiento
2. Desbloquear.
U11CS0S0.book Page 14 Friday, September 15, 2006 9:31 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3

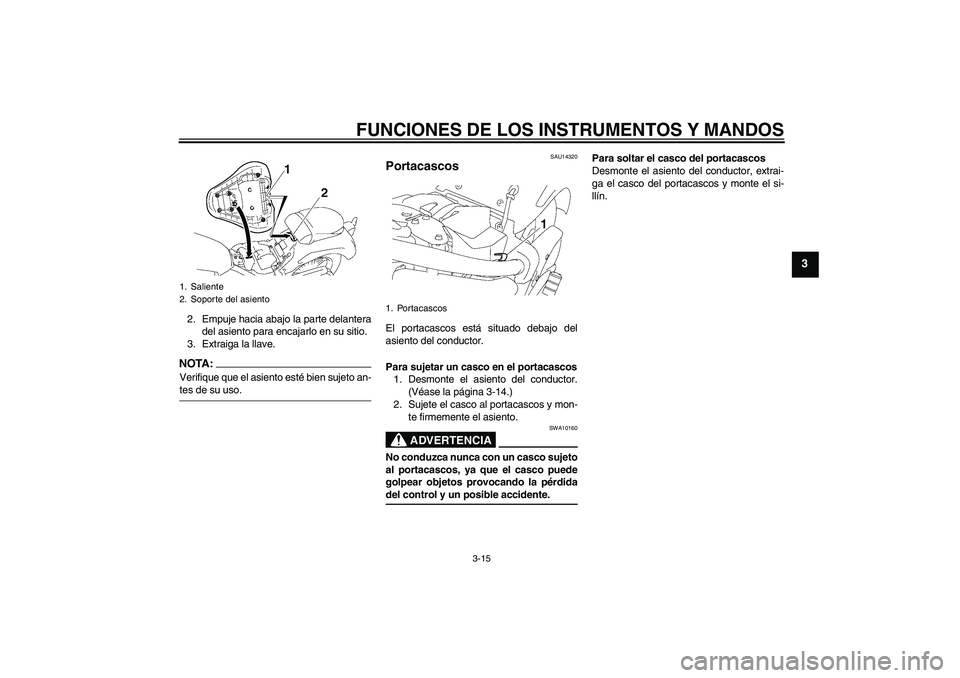

2. Empuje hacia abajo la parte delantera
del asiento para encajarlo en su sitio.
3. Extraiga la llave.NOTA:Verifique que el asiento esté bien sujeto an-tes de su uso.
SAU14320
Portacascos El portacascos está situado debajo del
asiento del conductor.
Para sujetar un casco en el portacascos
1. Desmonte el asiento del conductor.
(Véase la página 3-14.)
2. Sujete el casco al portacascos y mon-
te firmemente el asiento.
ADVERTENCIA
SWA10160
No conduzca nunca con un casco sujeto
al portacascos, ya que el casco puede
golpear objetos provocando la pérdidadel control y un posible accidente.Para soltar el casco del portacascos
Desmonte el asiento del conductor, extrai-
ga el casco del portacascos y monte el si-
llín.
1. Saliente
2. Soporte del asiento
1. Portacascos
U11CS0S0.book Page 15 Friday, September 15, 2006 9:31 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3

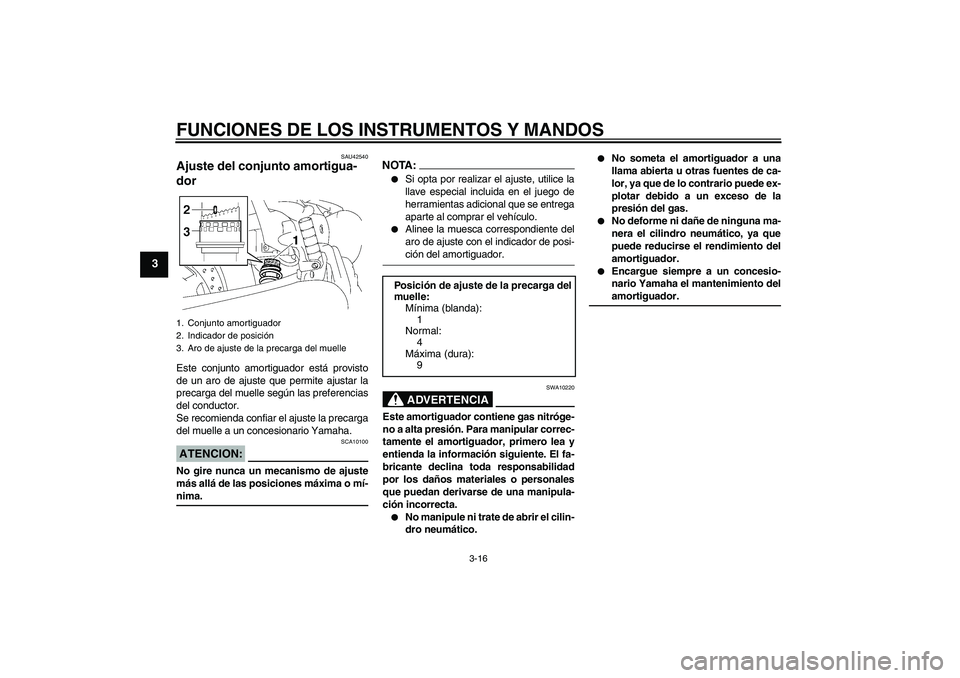

SAU42540
Ajuste del conjunto amortigua-
dor Este conjunto amortiguador está provisto
de un aro de ajuste que permite ajustar la
precarga del muelle según las preferencias
del conductor.
Se recomienda confiar el ajuste la precarga
del muelle a un concesionario Yamaha.ATENCION:
SCA10100
No gire nunca un mecanismo de ajuste
más allá de las posiciones máxima o mí-nima.
NOTA:

Si opta por realizar el ajuste, utilice la
llave especial incluida en el juego de
herramientas adicional que se entrega
aparte al comprar el vehículo.


Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-ción del amortiguador.ADVERTENCIA
SWA10220
Este amortiguador contiene gas nitróge-
no a alta presión. Para manipular correc-
tamente el amortiguador, primero lea y
entienda la información siguiente. El fa-
bricante declina toda responsabilidad
por los daños materiales o personales
que puedan derivarse de una manipula-
ción incorrecta.

No manipule ni trate de abrir el cilin-
dro neumático.


No someta el amortiguador a una
llama abierta u otras fuentes de ca-
lor, ya que de lo contrario puede ex-
plotar debido a un exceso de la
presión del gas.


No deforme ni dañe de ninguna ma-
nera el cilindro neumático, ya que
puede reducirse el rendimiento del
amortiguador.


Encargue siempre a un concesio-
nario Yamaha el mantenimiento delamortiguador.
1. Conjunto amortiguador
2. Indicador de posición
3. Aro de ajuste de la precarga del muelle
Posición de ajuste de la precarga del
muelle:
Mínima (blanda):
1
Normal:
4
Máxima (dura):
9
U11CS0S0.book Page 16 Friday, September 15, 2006 9:31 AM
