FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
DAU15301

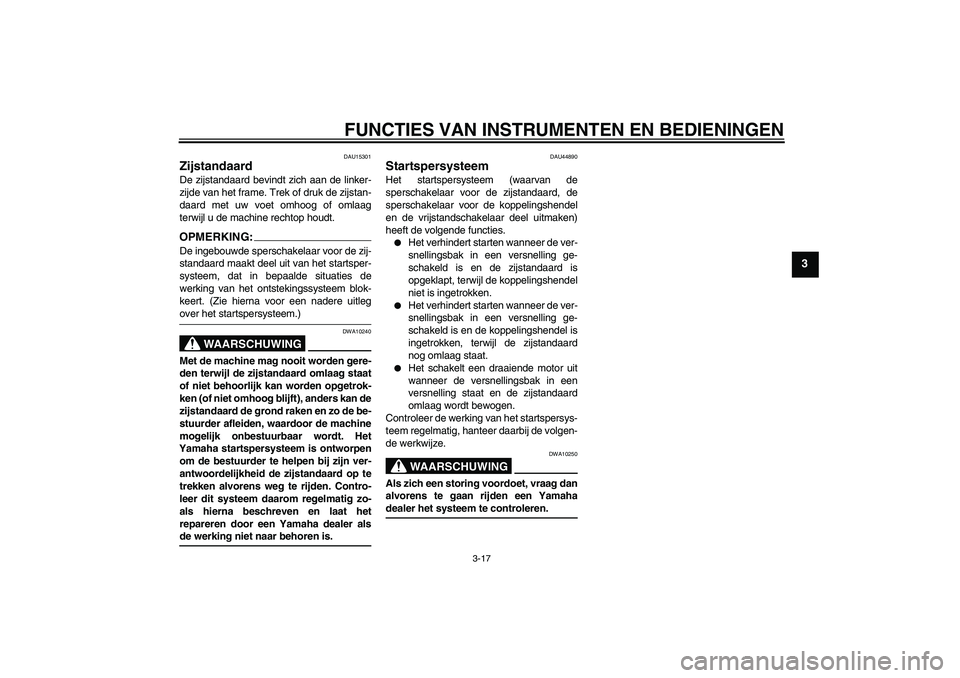

Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKING:De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitlegover het startspersysteem.)
WAARSCHUWING
DWA10240
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de be-
stuurder afleiden, waardoor de machine
mogelijk onbestuurbaar wordt. Het
Yamaha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer alsde werking niet naar behoren is.
DAU44890
Startspersysteem Het startspersysteem (waarvan de
sperschakelaar voor de zijstandaard, de
sperschakelaar voor de koppelingshendel
en de vrijstandschakelaar deel uitmaken)
heeft de volgende functies.

Het verhindert starten wanneer de ver-
snellingsbak in een versnelling ge-
schakeld is en de zijstandaard is
opgeklapt, terwijl de koppelingshendel
niet is ingetrokken.


Het verhindert starten wanneer de ver-
snellingsbak in een versnelling ge-
schakeld is en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.


Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersys-
teem regelmatig, hanteer daarbij de volgen-
de werkwijze.WAARSCHUWING
DWA10250
Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamahadealer het systeem te controleren.
U11CD1D0.book Page 17 Monday, September 3, 2007 5:33 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-18
3
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aanstaat.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt.De vrijstandschakelaar is mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de zijstandaard is
mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de koppelingshendel is
mogelijk defect.
De motorfiets mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
JA NEE JA NEE JA NEE
U11CD1D0.book Page 18 Monday, September 3, 2007 5:33 PM

CONTROLES VOOR HET STARTEN4-1
4
DAU15593

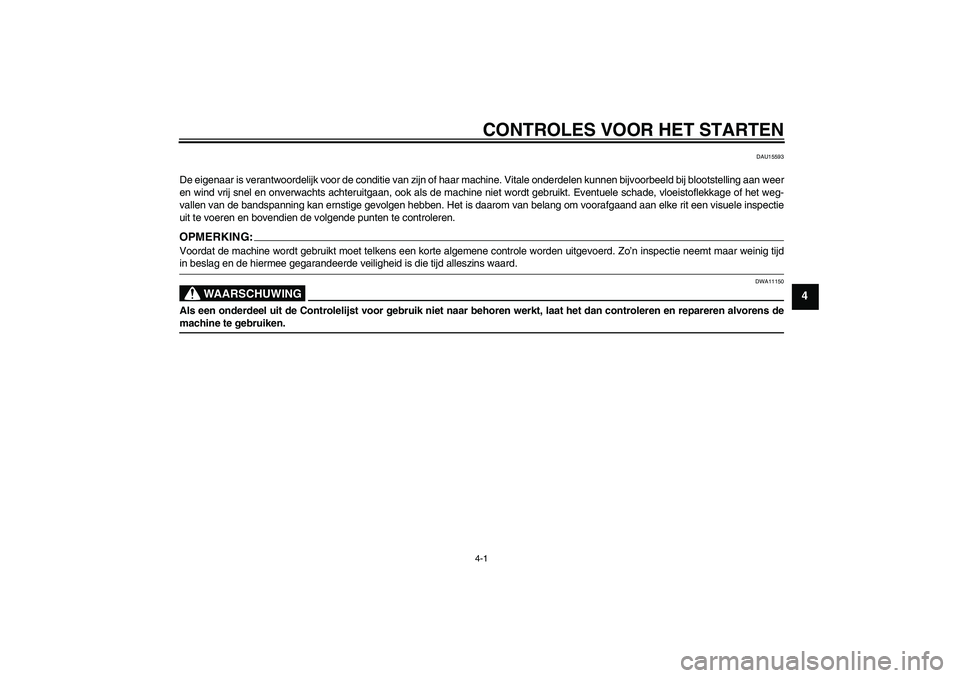

De eigenaar is verantwoordelijk voor de conditie van zijn of haar machine. Vitale onderdelen kunnen bijvoorbeeld bij blootstelling aan weer
en wind vrij snel en onverwachts achteruitgaan, ook als de machine niet wordt gebruikt. Eventuele schade, vloeistoflekkage of het weg-
vallen van de bandspanning kan ernstige gevolgen hebben. Het is daarom van belang om voorafgaand aan elke rit een visuele inspectie
uit te voeren en bovendien de volgende punten te controleren.OPMERKING:Voordat de machine wordt gebruikt moet telkens een korte algemene controle worden uitgevoerd. Zo’n inspectie neemt maar weinig tijdin beslag en de hiermee gegarandeerde veiligheid is die tijd alleszins waard.
WAARSCHUWING
DWA11150
Als een onderdeel uit de Controlelijst voor gebruik niet naar behoren werkt, laat het dan controleren en repareren alvorens demachine te gebruiken.
U11CD1D0.book Page 1 Monday, September 3, 2007 5:33 PM

CONTROLES VOOR HET STARTEN
4-2
4
DAU15605

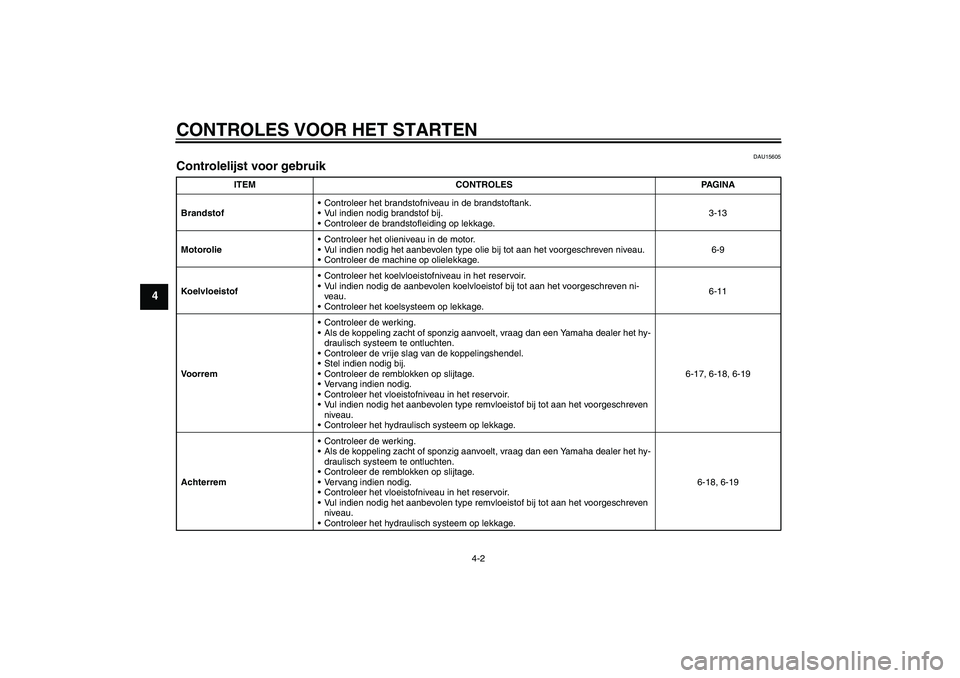

Controlelijst voor gebruik
ITEM CONTROLES PAGINA
BrandstofControleer het brandstofniveau in de brandstoftank.
Vul indien nodig brandstof bij.
Controleer de brandstofleiding op lekkage.3-13
MotorolieControleer het olieniveau in de motor.
Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
Controleer de machine op olielekkage.6-9
KoelvloeistofControleer het koelvloeistofniveau in het reservoir.
Vul indien nodig de aanbevolen koelvloeistof bij tot aan het voorgeschreven ni-
veau.
Controleer het koelsysteem op lekkage.6-11
VoorremControleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer de vrije slag van de koppelingshendel.
Stel indien nodig bij.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven
niveau.
Controleer het hydraulisch systeem op lekkage.6-17, 6-18, 6-19
AchterremControleer de werking.
Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het hy-
draulisch systeem te ontluchten.
Controleer de remblokken op slijtage.
Vervang indien nodig.
Controleer het vloeistofniveau in het reservoir.
Vul indien nodig het aanbevolen type remvloeistof bij tot aan het voorgeschreven
niveau.
Controleer het hydraulisch systeem op lekkage.6-18, 6-19
U11CD1D0.book Page 2 Monday, September 3, 2007 5:33 PM

CONTROLES VOOR HET STARTEN4-3
4

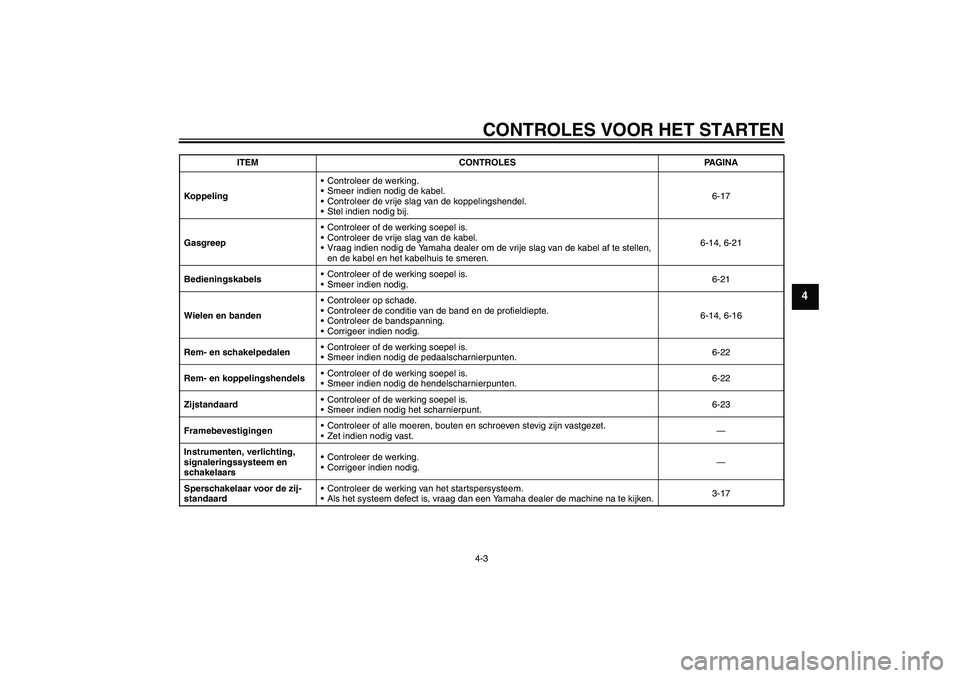

KoppelingControleer de werking.
Smeer indien nodig de kabel.
Controleer de vrije slag van de koppelingshendel.
Stel indien nodig bij.6-17
GasgreepControleer of de werking soepel is.
Controleer de vrije slag van de kabel.
Vraag indien nodig de Yamaha dealer om de vrije slag van de kabel af te stellen,
en de kabel en het kabelhuis te smeren.6-14, 6-21
BedieningskabelsControleer of de werking soepel is.
Smeer indien nodig.6-21
Wielen en bandenControleer op schade.
Controleer de conditie van de band en de profieldiepte.
Controleer de bandspanning.
Corrigeer indien nodig.6-14, 6-16
Rem- en schakelpedalenControleer of de werking soepel is.
Smeer indien nodig de pedaalscharnierpunten.6-22
Rem- en koppelingshendelsControleer of de werking soepel is.
Smeer indien nodig de hendelscharnierpunten.6-22
ZijstandaardControleer of de werking soepel is.
Smeer indien nodig het scharnierpunt.6-23
FramebevestigingenControleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
Zet indien nodig vast.—
Instrumenten, verlichting,
signaleringssysteem en
schakelaarsControleer de werking.
Corrigeer indien nodig.—
Sperschakelaar voor de zij-
standaardControleer de werking van het startspersysteem.
Als het systeem defect is, vraag dan een Yamaha dealer de machine na te kijken.3-17 ITEM CONTROLES PAGINA
U11CD1D0.book Page 3 Monday, September 3, 2007 5:33 PM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15950
WAARSCHUWING
DWA10270


Zorg dat u volkomen vertrouwd
bent met alle bedieningsfuncties en
hun werking voordat u gaat rijden.
Informeer bij een Yamaha dealer als
u de werking van een schakelaar of
functie niet volkomen begrijpt.


Start de motor nooit in een afgeslo-
ten ruimte en laat deze hierin ook
niet lange tijd aaneen draaien. Uit-
laatgassen zijn giftig en het inade-
men ervan kan al binnen korte tijd
leiden tot bewusteloosheid en do-
delijk letsel. Controleer altijd of er
voldoende ventilatie is.


Controleer of de zijstandaard is in-
getrokken alvorens weg te rijden.
Als de zijstandaard niet behoorlijk
is ingetrokken, kan deze de grond
raken en zo de motorrijder afleiden,
waardoor u de macht over het stuurverliest.
DAU42881
Starten van de motor Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:

De versnellingsbak staat in de vrij-
stand.


De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.WAARSCHUWING
DWA10290


Controleer voor het starten van de
motor de werking van het startsper-
systeem en volg daarbij de werkwij-
ze beschreven op pagina 3-17.


Ga nooit rijden terwijl de zijstan-daard omlaag staat.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op“” is gezet.
LET OP:
DCA15680
De volgende waarschuwingslampjes en
het controlelampje moeten enkele se-
conden oplichten en dan uitgaan.

Waarschuwingslampje olieniveau


Waarschuwingslampje brandstofni-
veau


Waarschuwingslampje koelvloei-
stoftemperatuur


Waarschuwingslampje motorsto-
ring


Controlelampje startblokkering
Als een waarschuwings- of controle-
lampje niet dooft, zie dan pagina 3-3
voor een controle van het circuit van het
betreffende waarschuwings- of controle-
lampje.
2. Schakel de versnellingsbak in de vrij-
stand.OPMERKING:Als de versnellingsbak in de vrijstand staat,
moet het vrijstandcontrolelampje branden;
zo niet, vraag dan een Yamaha dealer hetelektrisch circuit te testen.
3. Start de motor door de startknop in te
drukken.OPMERKING:Als de motor niet wil starten, laat dan de
startknop los, wacht een paar seconden en
probeer het dan opnieuw. Iedere startpo-
ging moet zo kort mogelijk duren om de
accu te sparen. Laat de startmotor nooit lan-ger dan 10 seconden aaneen draaien.
U11CD1D0.book Page 1 Monday, September 3, 2007 5:33 PM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
LET OP:
DCA11130
Warm de motor altijd op alvorens weg te
rijden voor een maximale levensduur
van de motor. Trek nooit snel op terwijlde motor nog koud is!
DAU16671

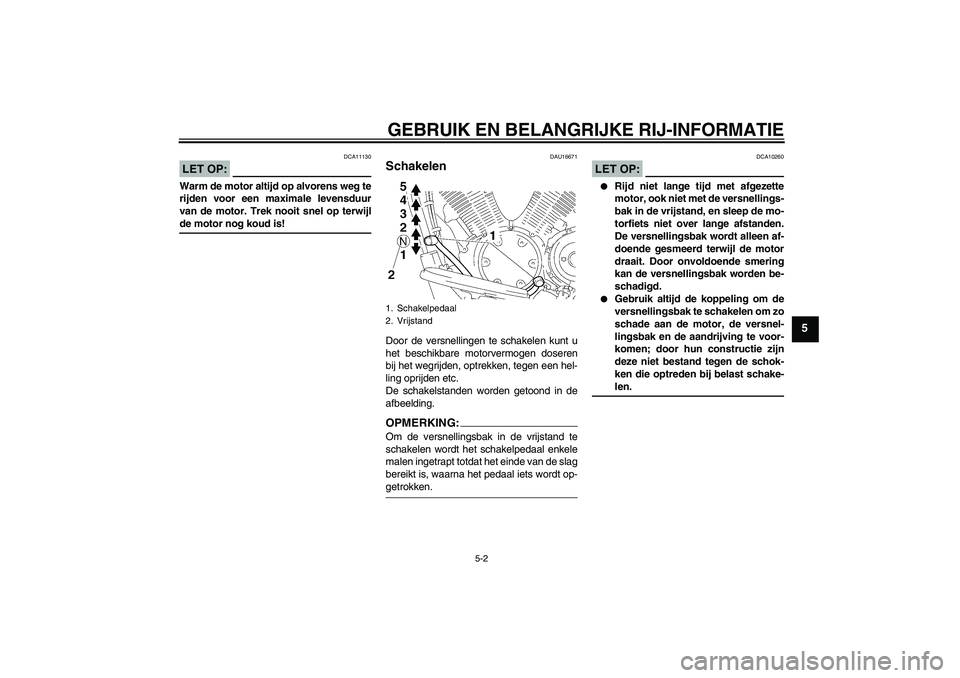

Schakelen Door de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.
De schakelstanden worden getoond in de
afbeelding.OPMERKING:Om de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de slag
bereikt is, waarna het pedaal iets wordt op-getrokken.
LET OP:
DCA10260


Rijd niet lange tijd met afgezette
motor, ook niet met de versnellings-
bak in de vrijstand, en sleep de mo-
torfiets niet over lange afstanden.
De versnellingsbak wordt alleen af-
doende gesmeerd terwijl de motor
draait. Door onvoldoende smering
kan de versnellingsbak worden be-
schadigd.


Gebruik altijd de koppeling om de
versnellingsbak te schakelen om zo
schade aan de motor, de versnel-
lingsbak en de aandrijving te voor-
komen; door hun constructie zijn
deze niet bestand tegen de schok-
ken die optreden bij belast schake-len.
1. Schakelpedaal
2. Vrijstand
U11CD1D0.book Page 2 Monday, September 3, 2007 5:33 PM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
5
DAU16810

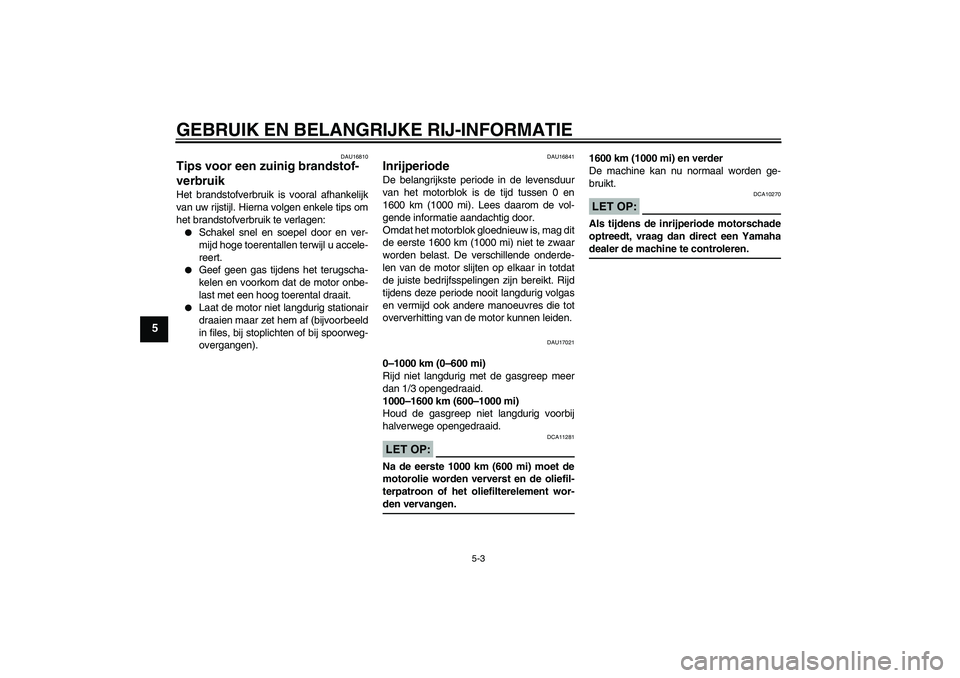

Tips voor een zuinig brandstof-
verbruik Het brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:

Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.


Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.


Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU16841
Inrijperiode De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag dit
de eerste 1600 km (1000 mi) niet te zwaar
worden belast. De verschillende onderde-
len van de motor slijten op elkaar in totdat
de juiste bedrijfsspelingen zijn bereikt. Rijd
tijdens deze periode nooit langdurig volgas
en vermijd ook andere manoeuvres die tot
oververhitting van de motor kunnen leiden.
DAU17021
0–1000 km (0–600 mi)
Rijd niet langdurig met de gasgreep meer
dan 1/3 opengedraaid.
1000–1600 km (600–1000 mi)
Houd de gasgreep niet langdurig voorbij
halverwege opengedraaid.LET OP:
DCA11281
Na de eerste 1000 km (600 mi) moet de
motorolie worden ververst en de oliefil-
terpatroon of het oliefilterelement wor-den vervangen.1600 km (1000 mi) en verder
De machine kan nu normaal worden ge-
bruikt.
LET OP:
DCA10270
Als tijdens de inrijperiode motorschade
optreedt, vraag dan direct een Yamahadealer de machine te controleren.
U11CD1D0.book Page 3 Monday, September 3, 2007 5:33 PM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-4
5
DAU17212

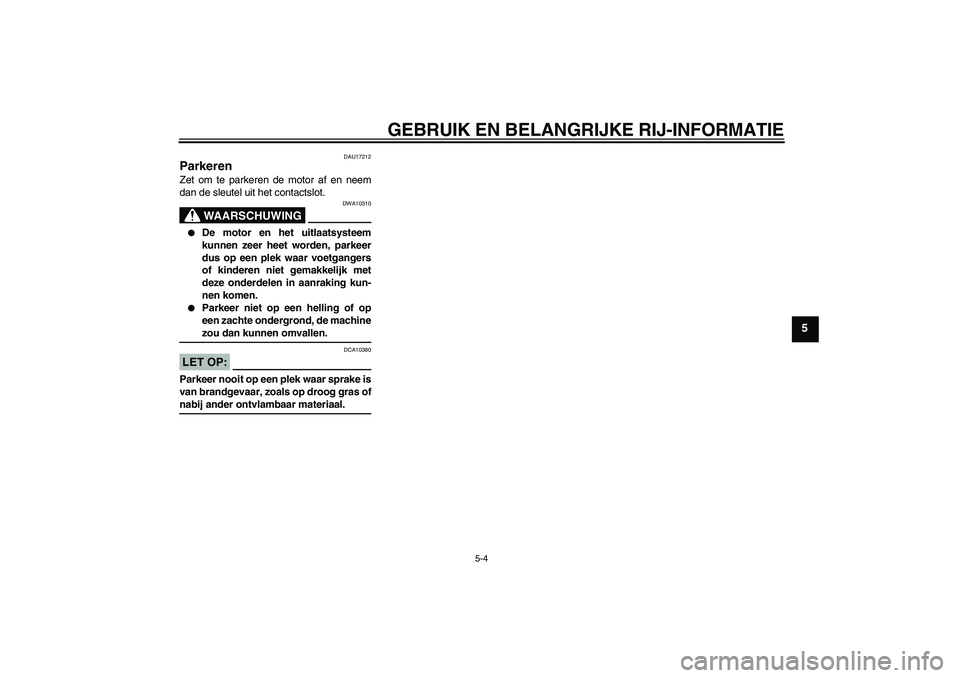

Parkeren Zet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10310


De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen.


Parkeer niet op een helling of op
een zachte ondergrond, de machinezou dan kunnen omvallen.
LET OP:
DCA10380
Parkeer nooit op een plek waar sprake is
van brandgevaar, zoals op droog gras ofnabij ander ontvlambaar materiaal.
U11CD1D0.book Page 4 Monday, September 3, 2007 5:33 PM

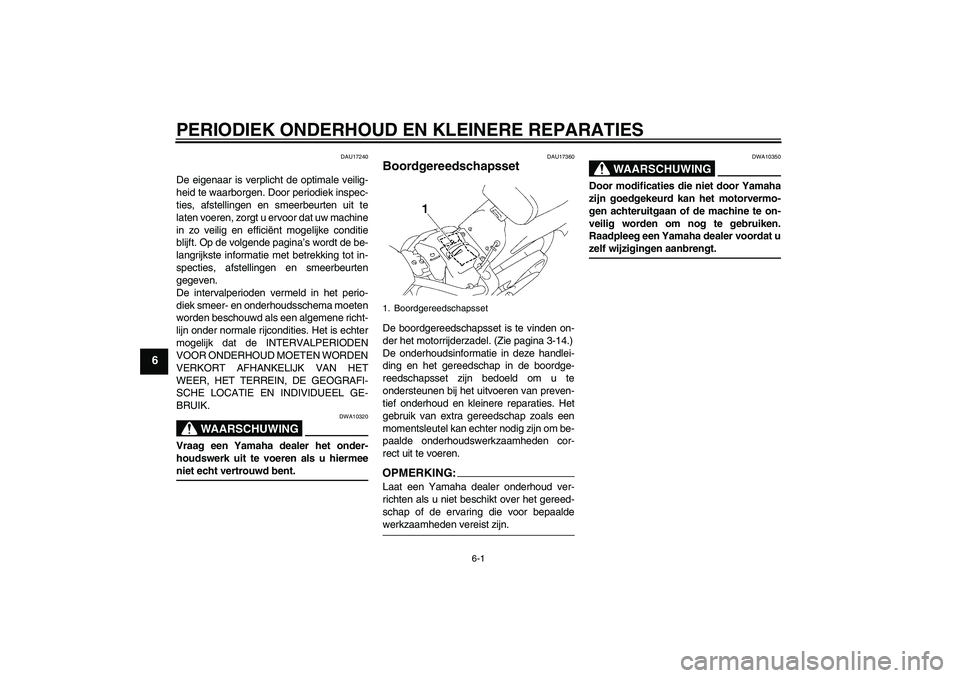

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-1
6
DAU17240
De eigenaar is verplicht de optimale veilig-
heid te waarborgen. Door periodiek inspec-
ties, afstellingen en smeerbeurten uit te
laten voeren, zorgt u ervoor dat uw machine
in zo veilig en efficiënt mogelijke conditie
blijft. Op de volgende pagina’s wordt de be-
langrijkste informatie met betrekking tot in-
specties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in het perio-
diek smeer- en onderhoudsschema moeten
worden beschouwd als een algemene richt-
lijn onder normale rijcondities. Het is echter
mogelijk dat de INTERVALPERIODEN
VOOR ONDERHOUD MOETEN WORDEN
VERKORT AFHANKELIJK VAN HET
WEER, HET TERREIN, DE GEOGRAFI-
SCHE LOCATIE EN INDIVIDUEEL GE-
BRUIK.
WAARSCHUWING
DWA10320
Vraag een Yamaha dealer het onder-
houdswerk uit te voeren als u hiermeeniet echt vertrouwd bent.
DAU17360
Boordgereedschapsset De boordgereedschapsset is te vinden on-
der het motorrijderzadel. (Zie pagina 3-14.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Het
gebruik van extra gereedschap zoals een
momentsleutel kan echter nodig zijn om be-
paalde onderhoudswerkzaamheden cor-
rect uit te voeren.OPMERKING:Laat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaaldewerkzaamheden vereist zijn.
WAARSCHUWING
DWA10350
Door modificaties die niet door Yamaha
zijn goedgekeurd kan het motorvermo-
gen achteruitgaan of de machine te on-
veilig worden om nog te gebruiken.
Raadpleeg een Yamaha dealer voordat uzelf wijzigingen aanbrengt.
1. Boordgereedschapsset
U11CD1D0.book Page 1 Monday, September 3, 2007 5:33 PM
