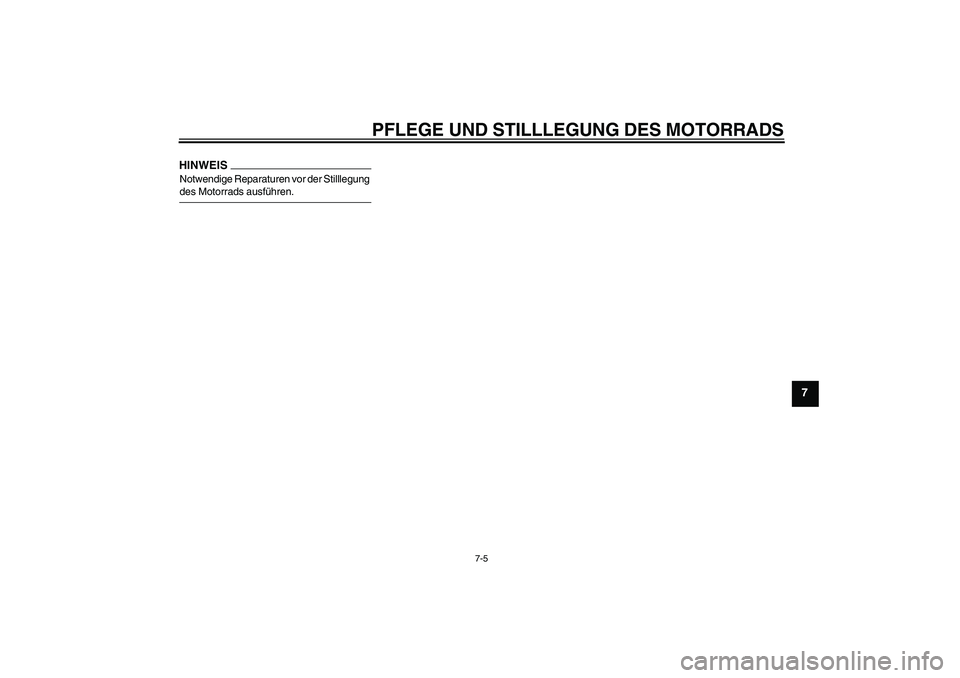

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-5
7
HINWEISNotwendige Reparaturen vor der Stilllegung des Motorrads ausführen.
U11CG2G0.book Page 5 Thursday, August 28, 2008 9:20 AM

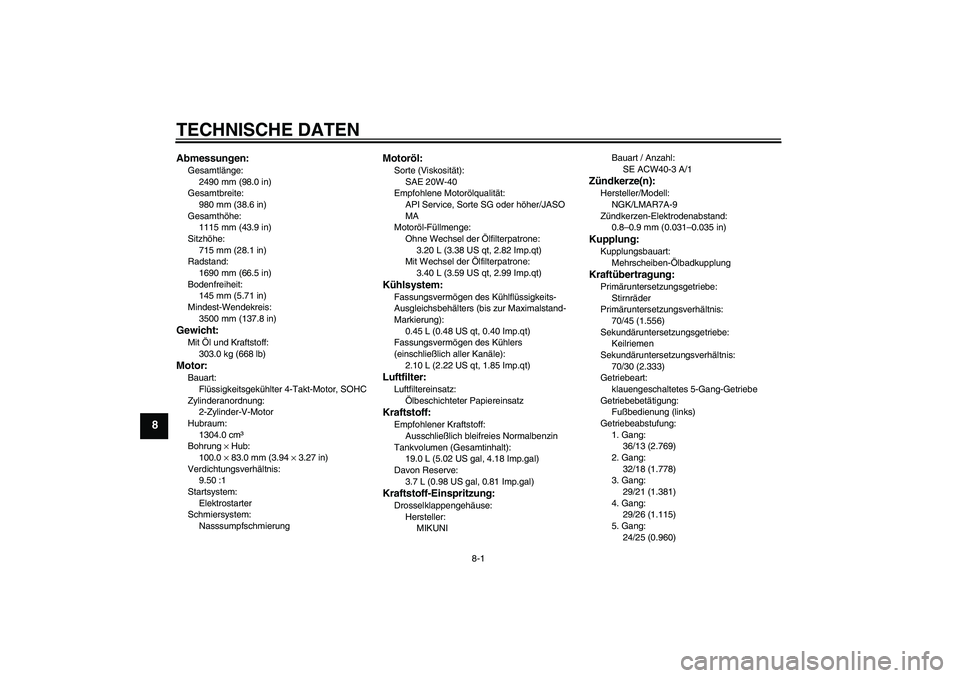

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2490 mm (98.0 in)
Gesamtbreite:
980 mm (38.6 in)
Gesamthöhe:
1115 mm (43.9 in)
Sitzhöhe:
715 mm (28.1 in)
Radstand:
1690 mm (66.5 in)
Bodenfreiheit:
145 mm (5.71 in)
Mindest-Wendekreis:
3500 mm (137.8 in)Gewicht:Mit Öl und Kraftstoff:
303.0 kg (668 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
2-Zylinder-V-Motor
Hubraum:
1304.0 cm³
Bohrung × Hub:
100.0 × 83.0 mm (3.94 × 3.27 in)
Verdichtungsverhältnis:
9.50 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE 20W-40
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
3.20 L (3.38 US qt, 2.82 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
3.40 L (3.59 US qt, 2.99 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.45 L (0.48 US qt, 0.40 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.10 L (2.22 US qt, 1.85 Imp.qt)Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
19.0 L (5.02 US gal, 4.18 Imp.gal)
Davon Reserve:
3.7 L (0.98 US gal, 0.81 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Hersteller:
MIKUNIBauart / Anzahl:
SE ACW40-3 A/1
Zündkerze(n):Hersteller/Modell:
NGK/LMAR7A-9
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
70/45 (1.556)
Sekundäruntersetzungsgetriebe:
Keilriemen
Sekundäruntersetzungsverhältnis:
70/30 (2.333)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
36/13 (2.769)
2. Gang:
32/18 (1.778)
3. Gang:
29/21 (1.381)
4. Gang:
29/26 (1.115)
5. Gang:
24/25 (0.960)
U11CG2G0.book Page 1 Thursday, August 28, 2008 9:20 AM

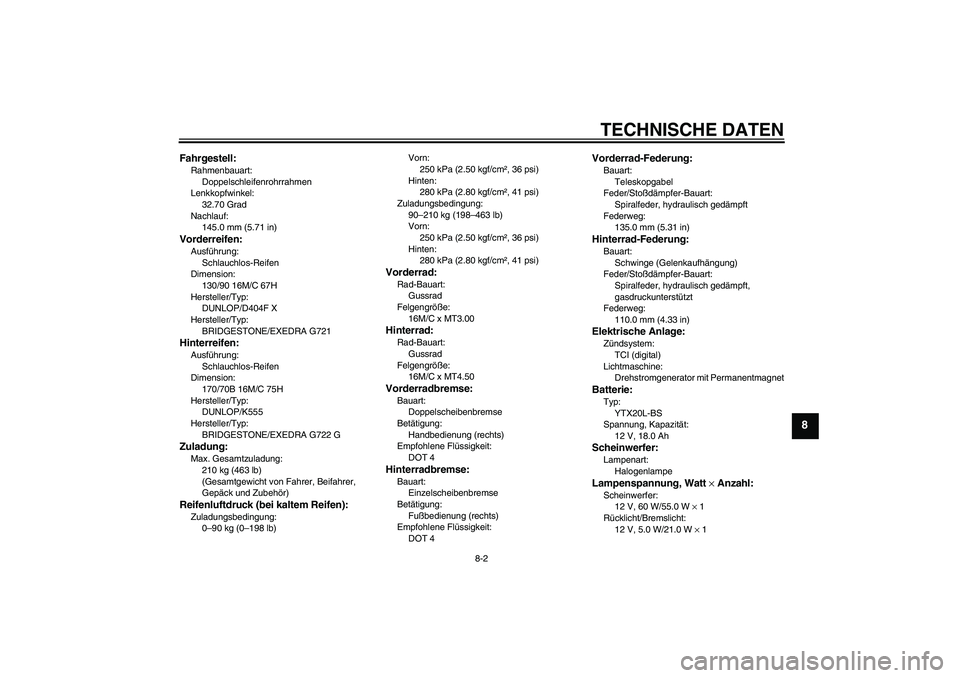

TECHNISCHE DATEN
8-2
8
Fahrgestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel:
32.70 Grad
Nachlauf:
145.0 mm (5.71 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
130/90 16M/C 67H
Hersteller/Typ:
DUNLOP/D404F X
Hersteller/Typ:
BRIDGESTONE/EXEDRA G721Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
170/70B 16M/C 75H
Hersteller/Typ:
DUNLOP/K555
Hersteller/Typ:
BRIDGESTONE/EXEDRA G722 GZuladung:Max. Gesamtzuladung:
210 kg (463 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
280 kPa (2.80 kgf/cm², 41 psi)
Zuladungsbedingung:
90–210 kg (198–463 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
280 kPa (2.80 kgf/cm², 41 psi)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
16M/C x MT3.00Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
16M/C x MT4.50Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
135.0 mm (5.31 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
110.0 mm (4.33 in)Elektrische Anlage:Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTX20L-BS
Spannung, Kapazität:
12 V, 18.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55.0 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
U11CG2G0.book Page 2 Thursday, August 28, 2008 9:20 AM

TECHNISCHE DATEN
8-3
8
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 21.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LEDSicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 AZündungssicherung:
15.0 A
Parkleuchten-Sicherung:
10.0 A
Kühlerlüftersicherung:
20.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Zusatzsicherung:
10.0 A
U11CG2G0.book Page 3 Thursday, August 28, 2008 9:20 AM

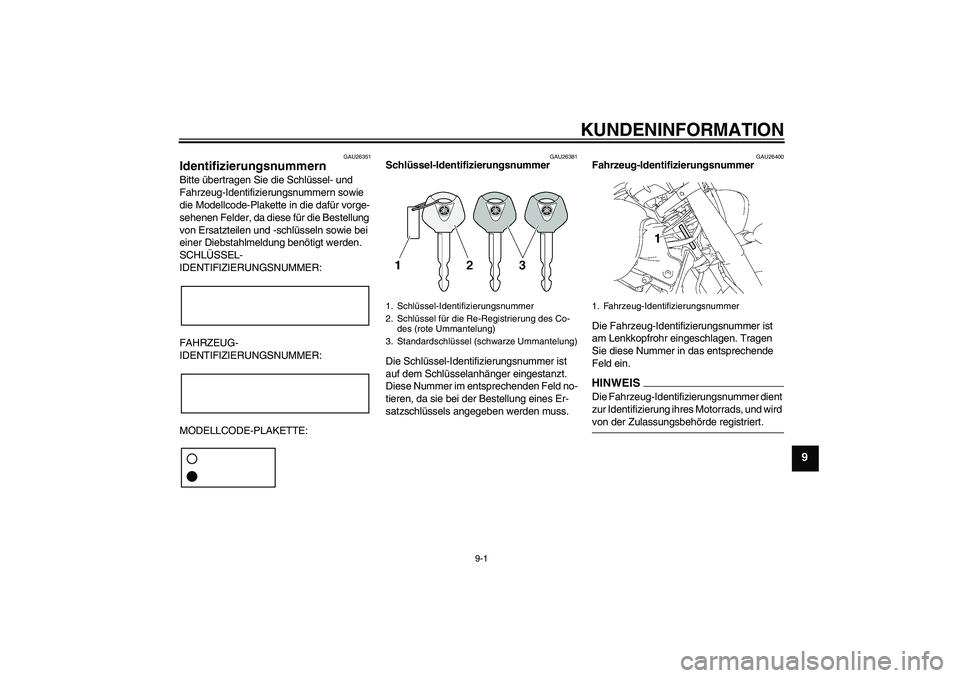

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U11CG2G0.book Page 1 Thursday, August 28, 2008 9:20 AM

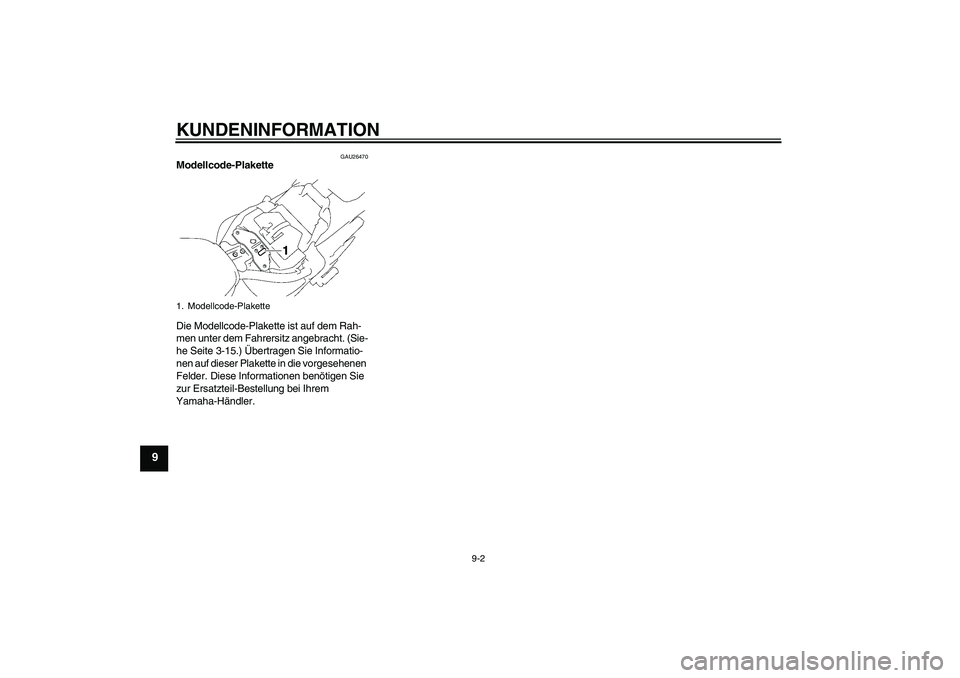

KUNDENINFORMATION
9-2
9
GAU26470
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-15.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-PlaketteU11CG2G0.book Page 2 Thursday, August 28, 2008 9:20 AM

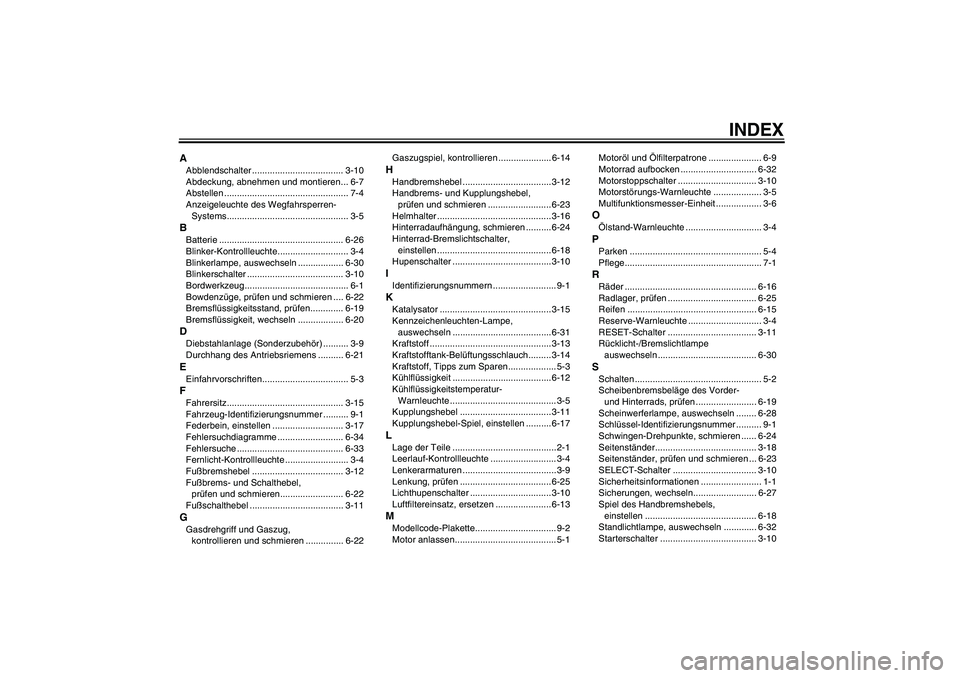

INDEX
AAbblendschalter .................................... 3-10
Abdeckung, abnehmen und montieren... 6-7
Abstellen ................................................. 7-4
Anzeigeleuchte des Wegfahrsperren-
Systems................................................ 3-5BBatterie ................................................. 6-26
Blinker-Kontrollleuchte............................ 3-4
Blinkerlampe, auswechseln .................. 6-30
Blinkerschalter ...................................... 3-10
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-22
Bremsflüssigkeitsstand, prüfen............. 6-19
Bremsflüssigkeit, wechseln .................. 6-20DDiebstahlanlage (Sonderzubehör) .......... 3-9
Durchhang des Antriebsriemens .......... 6-21EEinfahrvorschriften.................................. 5-3FFahrersitz.............................................. 3-15
Fahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-17
Fehlersuchdiagramme .......................... 6-34
Fehlersuche .......................................... 6-33
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-12
Fußbrems- und Schalthebel,
prüfen und schmieren......................... 6-22
Fußschalthebel ..................................... 3-11GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-22Gaszugspiel, kontrollieren ..................... 6-14
HHandbremshebel ................................... 3-12
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-23
Helmhalter ............................................. 3-16
Hinterradaufhängung, schmieren .......... 6-24
Hinterrad-Bremslichtschalter,
einstellen ............................................. 6-18
Hupenschalter ....................................... 3-10IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-15
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-31
Kraftstoff ................................................3-13
Kraftstofftank-Belüftungsschlauch......... 3-14
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-12
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-5
Kupplungshebel .................................... 3-11
Kupplungshebel-Spiel, einstellen .......... 6-17LLage der Teile .........................................2-1
Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen .....................................3-9
Lenkung, prüfen .................................... 6-25
Lichthupenschalter ................................ 3-10
Luftfiltereinsatz, ersetzen ...................... 6-13MModellcode-Plakette................................ 9-2
Motor anlassen........................................ 5-1Motoröl und Ölfilterpatrone ..................... 6-9
Motorrad aufbocken .............................. 6-32
Motorstoppschalter ............................... 3-10
Motorstörungs-Warnleuchte ................... 3-5
Multifunktionsmesser-Einheit .................. 3-6
OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-16
Radlager, prüfen ................................... 6-25
Reifen ................................................... 6-15
Reserve-Warnleuchte ............................. 3-4
RESET-Schalter ................................... 3-11
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-30SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-19
Scheinwerferlampe, auswechseln ........ 6-28
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-24
Seitenständer........................................ 3-18
Seitenständer, prüfen und schmieren ... 6-23
SELECT-Schalter ................................. 3-10
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-27
Spiel des Handbremshebels,
einstellen ............................................ 6-18
Standlichtlampe, auswechseln ............. 6-32
Starterschalter ...................................... 3-10
U11CG2G0.book Page 1 Thursday, August 28, 2008 9:20 AM

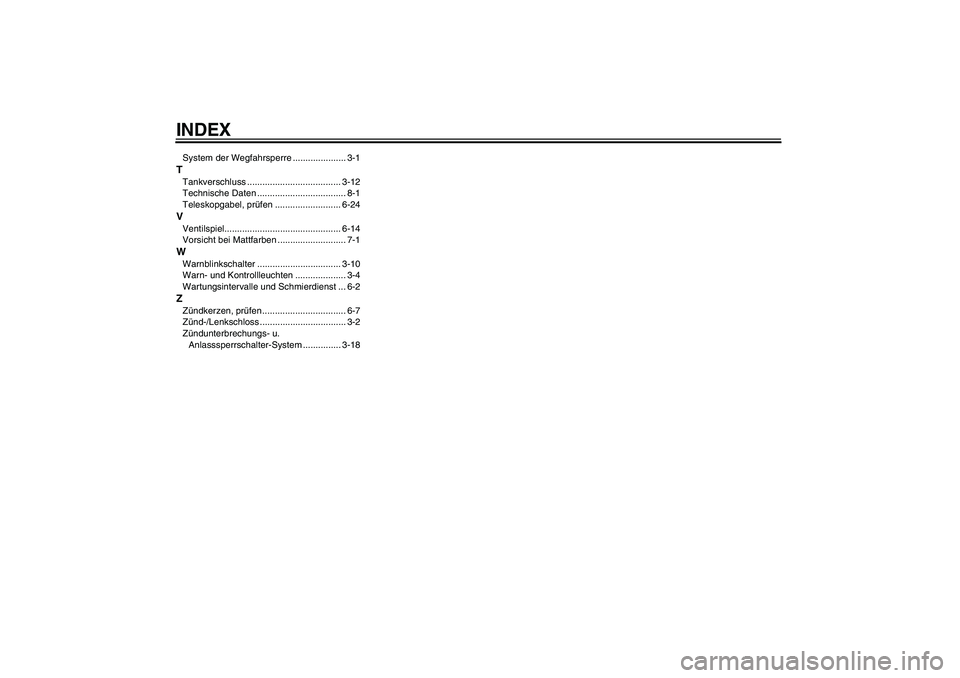

INDEXSystem der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-12
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-24VVentilspiel.............................................. 6-14
Vorsicht bei Mattfarben ........................... 7-1WWarnblinkschalter ................................. 3-10
Warn- und Kontrollleuchten .................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerzen, prüfen ................................. 6-7
Zünd-/Lenkschloss .................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-18
U11CG2G0.book Page 2 Thursday, August 28, 2008 9:20 AM

U11CG2G0.book Page 3 Thursday, August 28, 2008 9:20 AM

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2008.09-0.6×1 CR
(G)
DIC183
