YAMAHA XVS1300A 2009 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
Als het waarschuwingslampje brandstofni-
veau aangaat (zie pagina 3-3), wisselt de
weergave automatisch naar de brandstofre-
serve-rittellermodus “F-TRIP” en wordt de
afgelegde afstand vanaf dat punt aangege-
ven. In dat geval wordt door het indrukken
van de “ ”-kant van de toets “SELECT” in
de onderstaande volgorde gewisseld tus-
sen de diverse weergaven van rittellers, ki-
lometerteller en klok:
F-TRIP → TRIP 1 → TRIP 2 → Klok →
ODO → F-TRIPOPMERKINGDruk op de “ ”-kant van de toets “SE-
LECT” om de weergave in omgekeerdevolgorde te laten wisselen.
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de “ ”-kant
of “ ”-kant van de toets “SELECT” te
drukken en houdt u daarna de toets “RES-
ET” minstens 1 seconde lang ingedrukt.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na het
tanken 5 km (3 mi) is gereden en verschijnt
de vorige weergavemodus weer.
De klok op tijd zetten:1. Druk op de “ ”-kant of “ ”-kant
van de toets “SELECT” om te wisselen
naar de klokweergave.
2. Druk minstens 2 seconden lang tege-
lijkertijd op de “ ”-kant van de toets
“SELECT” en de toets “RESET”.
3. Als de uuraanduiding begint te knippe-
ren, druk dan op de “ ”-kant of “ ”-
kant van de toets “SELECT” om de
uren in te stellen.
4. Als u op de toets “RESET” drukt, gaat
de minutenaanduiding knipperen.
5. Druk op de “ ”-kant of “ ”-kant
van de toets “SELECT” om de minuten
in te stellen.
6. Druk op de “RESET”-toets en laat
deze dan los om de klok te starten.Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en geeft
het kilometerteller-/ritteller-/klokdisplay een
foutcode van twee cijfers weer.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersys-
teem een storing wordt gedetecteerd, gaat
het controlelampje startblokkering knippe-
ren en geeft het display een foutcode van
twee cijfers weer.
OPMERKINGAls het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het transpon-
dersignaal. Als deze fout zich voordoet,probeer dan het volgende.
1. Start de motor met behulp van de co-
deersleutel.OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
1. Klok
U11CD2D0.book Page 7 Friday, August 29, 2008 9:20 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-start.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
Als het kilometerteller/ritteller/klok-display
foutcodes weergeeft, noteer deze dan en
vraag een Yamaha dealer om het voertuig
te controleren.LET OP
DCA11590
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd ommotorschade te voorkomen.Helderheidsregeling
Met deze functie regelt u de helderheid van
de snelheidsmeterunit, afgestemd op het
aanwezige daglicht.
Om de helderheid in te stellen
1. Draai de sleutel naar “OFF”.
2. Druk op de “ ”-kant van de toets
“SELECT” en houd deze ingedrukt.
3. Draai de sleutel naar “ON”, wacht min-
stens vijf seconden en laat dan de
“SELECT”-toets los.
4. Druk op de “ ”-kant of “ ”-kant
van de toets “SELECT” om het ge-
wenste helderheidsniveau te selecte-
ren.5. Druk op de toets “RESET” om het ge-
selecteerde helderheidsniveau te be-
vestigen. Het display keert terug naar
de kilometerteller-, ritteller- of
klokweergave.1. Snelheidsmeterpaneel
2. Helderheidsniveau
U11CD2D0.book Page 8 Friday, August 29, 2008 9:20 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
DAU12331
Antidiefstal-alarmsysteem (op-
tie) Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
DAU12347
Stuurschakelaars LinksRechts
DAU12350
Lichtsignaalschakelaar“”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar“/”
Zet deze schakelaar op “ ” voor grootlicht
en op “ ” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar“/”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
1. Noodstopschakelaar “ / ”
2. Schakelaar alarmverlichting “ ”
3. “SELECT”-schakelaar “ / ”
4. “RESET”-schakelaar
5. Startknop “ ”
U11CD2D0.book Page 9 Friday, August 29, 2008 9:20 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar“”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar“/”
Zet deze schakelaar voor u de motor start
op “ ”. Zet deze schakelaar op “ ” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12711
Startknop“”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-1 voor
startinstructies voordat u de motor start.
DAU41700
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12733
Schakelaar alarmverlichting“”
Met de sleutel in de stand “ON” of “ ” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-den.
DAU42523
“SELECT”-schakelaar“/”
Deze schakelaar wordt gebruikt om selec-
ties te maken in de kilometerteller- en rittel-
lerweergave en om de klok en de
helderheid van de multifunctionele meter in
te stellen.
Zie “Multifunctionele meter” op pagina 3-5
voor meer informatie.
DAU42532
“RESET”-schakelaar
Deze schakelaar wordt gebruikt om selec-
ties te maken in de rittellerweergave en om
de klok en de helderheid van de multifunc-
tionele meter in te stellen.
Zie “Multifunctionele meter” op pagina 3-5
voor meer informatie.
U11CD2D0.book Page 10 Friday, August 29, 2008 9:20 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3

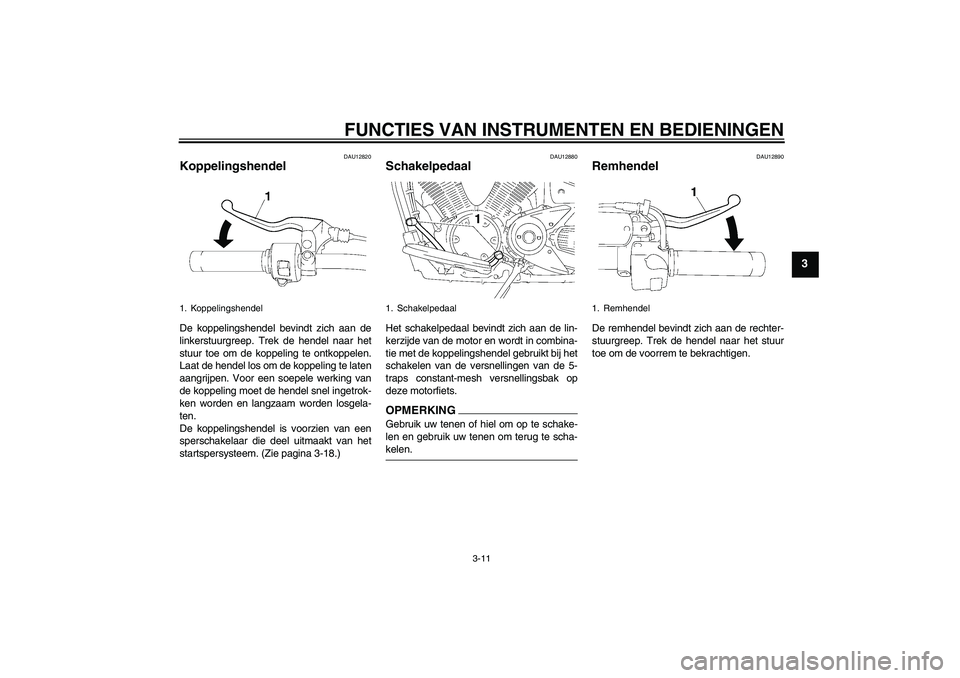

DAU12820
Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-18.)
DAU12880
Schakelpedaal Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de 5-
traps constant-mesh versnellingsbak op
deze motorfiets.OPMERKINGGebruik uw tenen of hiel om op te schake-
len en gebruik uw tenen om terug te scha-kelen.
DAU12890
Remhendel De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.
1. Koppelingshendel
1. Schakelpedaal
1. Remhendel
U11CD2D0.book Page 11 Friday, August 29, 2008 9:20 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3

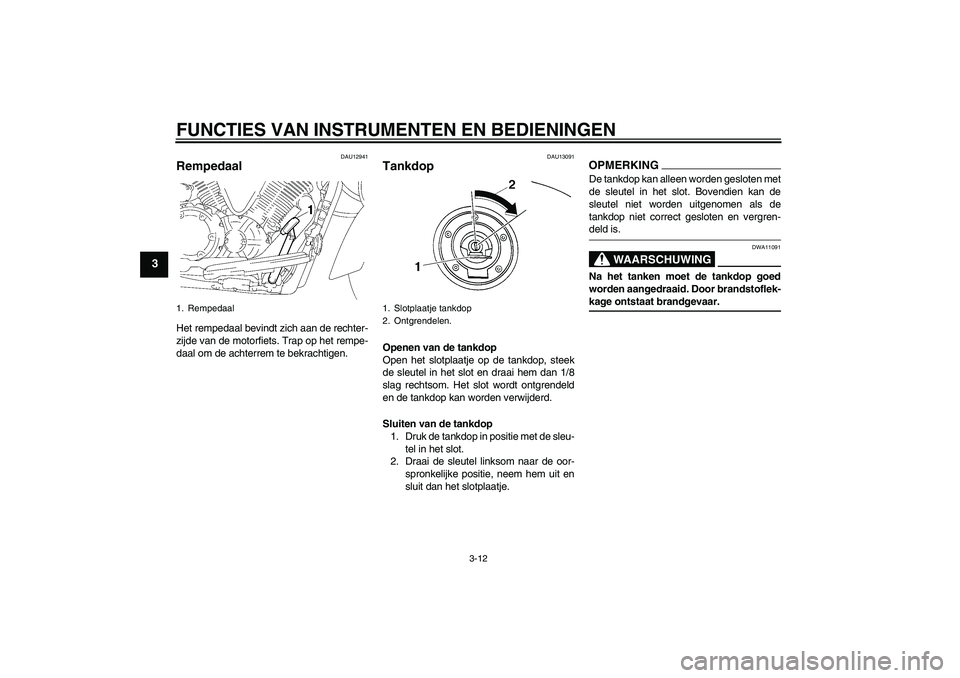

DAU12941
Rempedaal Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU13091
Tankdop Openen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/8
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van de tankdop
1. Druk de tankdop in positie met de sleu-
tel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKINGDe tankdop kan alleen worden gesloten met
de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct gesloten en vergren-deld is.
WAARSCHUWING
DWA11091
Na het tanken moet de tankdop goed
worden aangedraaid. Door brandstoflek-kage ontstaat brandgevaar.
1. Rempedaal
1. Slotplaatje tankdop
2. Ontgrendelen.
U11CD2D0.book Page 12 Friday, August 29, 2008 9:20 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3

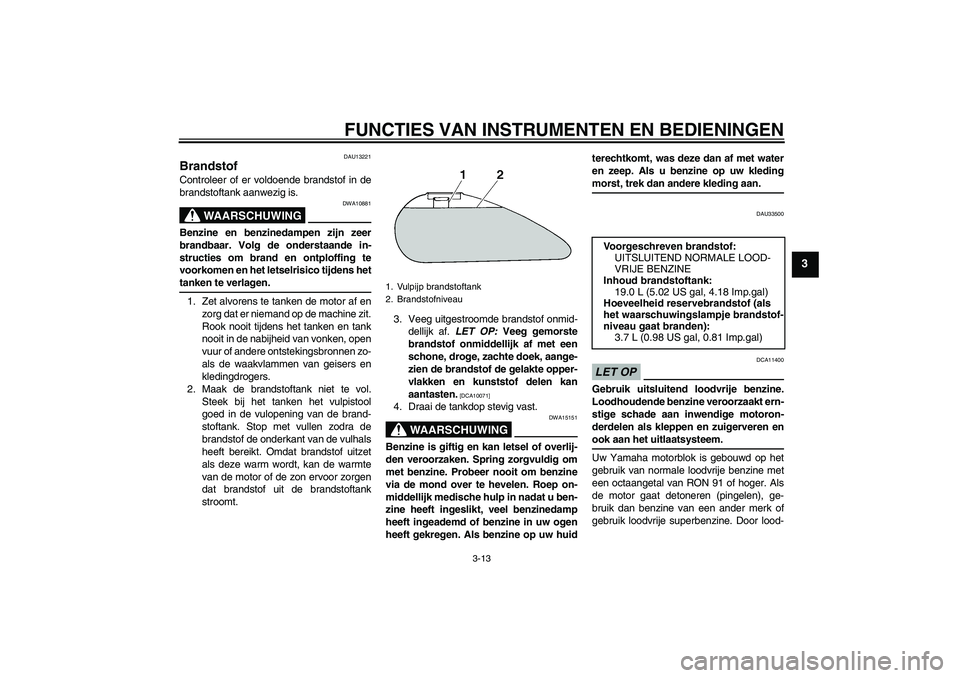

DAU13221
Brandstof Controleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10881
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens hettanken te verlagen.
1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine zit.
Rook nooit tijdens het tanken en tank
nooit in de nabijheid van vonken, open
vuur of andere ontstekingsbronnen zo-
als de waakvlammen van geisers en
kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.3. Veeg uitgestroomde brandstof onmid-
dellijk af. LET OP: Veeg gemorste
brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10071]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15151
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huidterechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU33500
LET OP
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren enook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
1. Vulpijp brandstoftank
2. Brandstofniveau
Voorgeschreven brandstof:
UITSLUITEND NORMALE LOOD-
VRIJE BENZINE
Inhoud brandstoftank:
19.0 L (5.02 US gal, 4.18 Imp.gal)
Hoeveelheid reservebrandstof (als
het waarschuwingslampje brandstof-
niveau gaat branden):
3.7 L (0.98 US gal, 0.81 Imp.gal)
U11CD2D0.book Page 13 Friday, August 29, 2008 9:20 AM

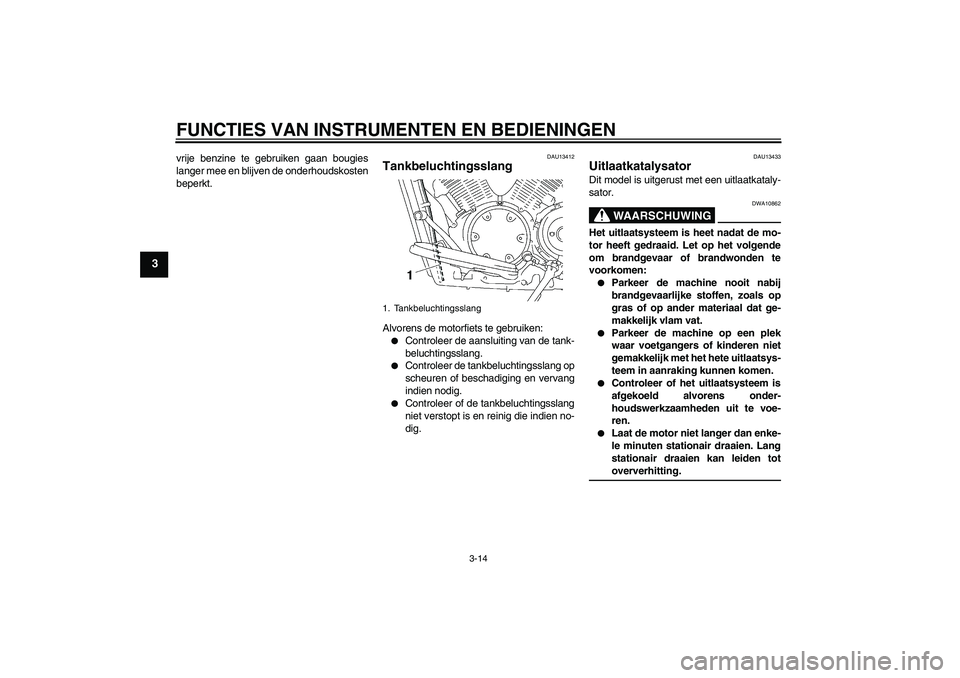

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
DAU13412
Tankbeluchtingsslang Alvorens de motorfiets te gebruiken:

Controleer de aansluiting van de tank-
beluchtingsslang.


Controleer de tankbeluchtingsslang op
scheuren of beschadiging en vervang
indien nodig.


Controleer of de tankbeluchtingsslang
niet verstopt is en reinig die indien no-
dig.
DAU13433
Uitlaatkatalysator Dit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10862
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:

Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.


Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsys-
teem in aanraking kunnen komen.


Controleer of het uitlaatsysteem is
afgekoeld alvorens onder-
houdswerkzaamheden uit te voe-
ren.


Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden totoververhitting.
1. Tankbeluchtingsslang
U11CD2D0.book Page 14 Friday, August 29, 2008 9:20 AM

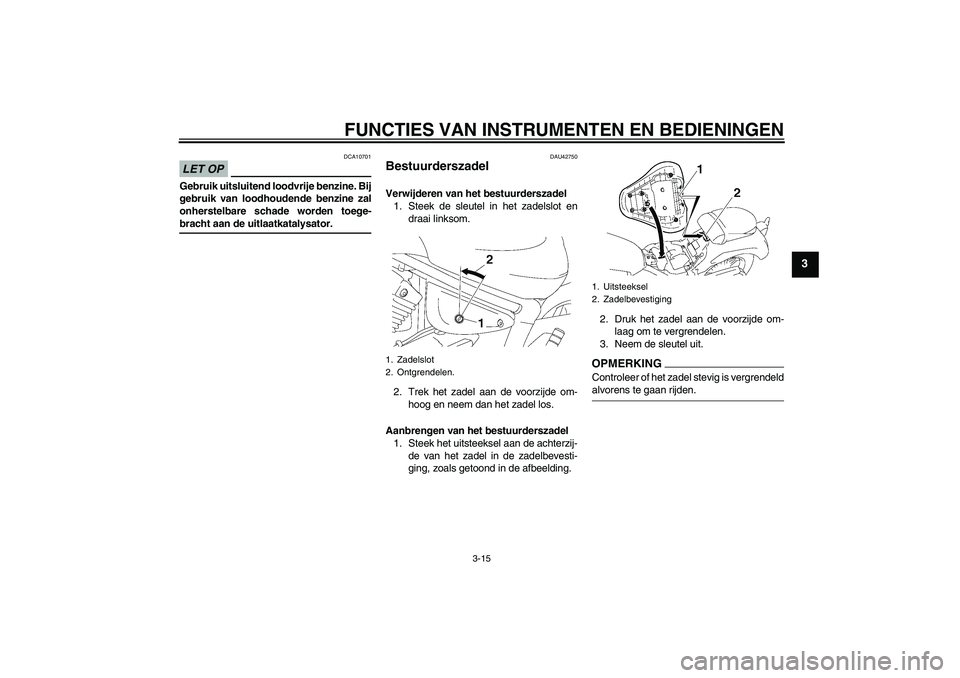

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
LET OP
DCA10701
Gebruik uitsluitend loodvrije benzine. Bij
gebruik van loodhoudende benzine zal
onherstelbare schade worden toege-bracht aan de uitlaatkatalysator.
DAU42750
Bestuurderszadel Verwijderen van het bestuurderszadel
1. Steek de sleutel in het zadelslot en
draai linksom.
2. Trek het zadel aan de voorzijde om-
hoog en neem dan het zadel los.
Aanbrengen van het bestuurderszadel
1. Steek het uitsteeksel aan de achterzij-
de van het zadel in de zadelbevesti-
ging, zoals getoond in de afbeelding.2. Druk het zadel aan de voorzijde om-
laag om te vergrendelen.
3. Neem de sleutel uit.
OPMERKINGControleer of het zadel stevig is vergrendeldalvorens te gaan rijden.
1. Zadelslot
2. Ontgrendelen.
1. Uitsteeksel
2. Zadelbevestiging
U11CD2D0.book Page 15 Friday, August 29, 2008 9:20 AM

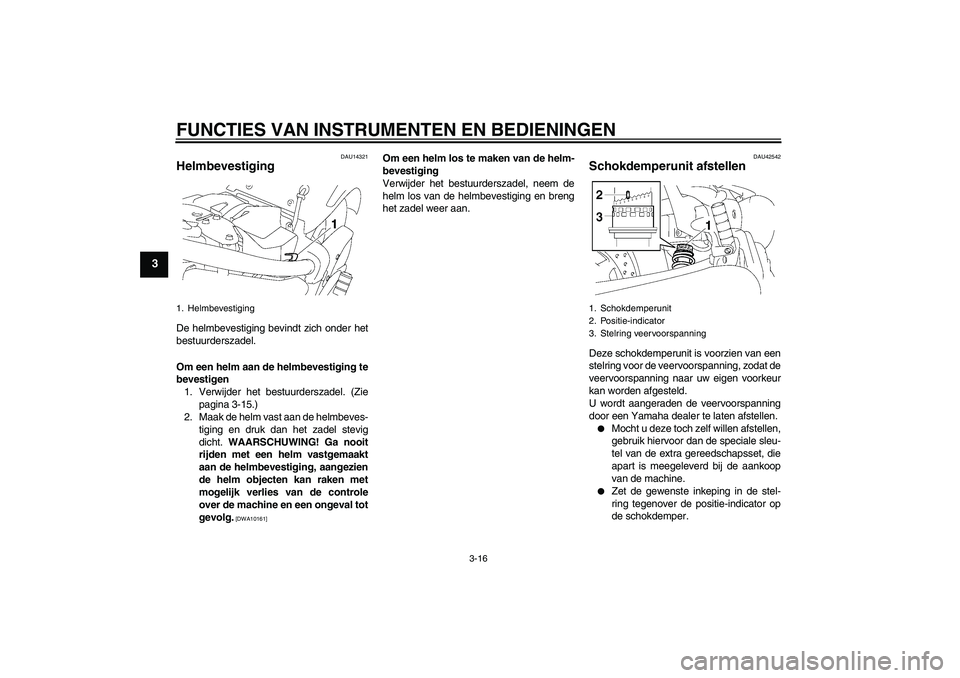

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
DAU14321
Helmbevestiging De helmbevestiging bevindt zich onder het
bestuurderszadel.
Om een helm aan de helmbevestiging te
bevestigen
1. Verwijder het bestuurderszadel. (Zie
pagina 3-15.)
2. Maak de helm vast aan de helmbeves-
tiging en druk dan het zadel stevig
dicht. WAARSCHUWING! Ga nooit
rijden met een helm vastgemaakt
aan de helmbevestiging, aangezien
de helm objecten kan raken met
mogelijk verlies van de controle
over de machine en een ongeval tot
gevolg.
[DWA10161]
Om een helm los te maken van de helm-
bevestiging
Verwijder het bestuurderszadel, neem de
helm los van de helmbevestiging en breng
het zadel weer aan.
DAU42542
Schokdemperunit afstellen Deze schokdemperunit is voorzien van een
stelring voor de veervoorspanning, zodat de
veervoorspanning naar uw eigen voorkeur
kan worden afgesteld.
U wordt aangeraden de veervoorspanning
door een Yamaha dealer te laten afstellen.

Mocht u deze toch zelf willen afstellen,
gebruik hiervoor dan de speciale sleu-
tel van de extra gereedschapsset, die
apart is meegeleverd bij de aankoop
van de machine.


Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.
1. Helmbevestiging
1. Schokdemperunit
2. Positie-indicator
3. Stelring veervoorspanning
U11CD2D0.book Page 16 Friday, August 29, 2008 9:20 AM
