FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3


Premere l’interruttore “RESET” per
meno di un secondo per visualizzare
l’orologio digitale per cinque secondi,
indipendentemente dal modo display
attualmente selezionato.
Se si accende la spia livello carburante (ve-
dere pag. 3-3), il display passerà automati-
camente alla modalità contachilometri
parziale riserva carburante “Trip F” ed ini-
zierà a conteggiare la distanza percorsa a
partire da quel punto. In tal caso, premere il
lato“” dell’interruttore “SELECT” per al-
ternare sul display le varie modalità di con-
tachilometri parziale, totalizzatore
contachilometri e orologio digitale nel se-
guente ordine:
Trip F → Trip 1 → Trip 2 → Orologio digitale
→ Odo → Trip FNOTAPremere il lato“” dell’interruttore “SE-
LECT” per alternare le visualizzazioni sul di-
splay in ordine inverso.Per azzerare un contachilometri parziale,
selezionarlo premendo il lato“” o“”
dell’interruttore “SELECT”, e poi premere
l’interruttore “RESET” per almeno un se-
condo. Se non si azzera manualmente il
contachilometri parziale riserva carburante,
esso si azzererà automaticamente, e il di-splay tornerà alla modalità precedente dopo
il rifornimento e una percorrenza di 5 km (3
mi).
Per regolare l’orologio digitale:
1. Premere il lato“” o“” dell’inter-
ruttore “SELECT” per commutare il di-
splay sulla modalità orologio digitale.
2. Premere insieme il lato“” dell’inter-
ruttore “SELECT” e “RESET” per al-
meno due secondi.
3. Quando le cifre delle ore iniziano a
lampeggiare, premere il lato“”
o“” dell’interruttore “SELECT” per
regolare le ore.
4. Premere l’interruttore “RESET”, e le ci-
fre dei minuti inizieranno a lampeggia-
re.5. Premere il lato“” o“” dell’inter-
ruttore “SELECT” per regolare i minuti.
6. Premere l’interruttore “RESET” e poi
rilasciarlo per avviare l’orologio digita-
le.
Dispositivo di autodiagnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se viene rilevato un problema in uno qualsi-
asi di questi circuiti, la spia guasto motore si
accende ed il display del totalizzatore con-
tachilometri/contachilometri parziale/orolo-
gio digitale indica un codice di errore.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore.
1. Orologio digitale
1. Display codice di errore1
U11CH3H0.book Page 7 Tuesday, October 27, 2009 6:00 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
Se viene rilevato un problema nei circuiti del
sistema immobilizzatore, la spia immobili-
zer lampeggia ed il display indica un codice
di errore.NOTASe il display indica il codice di errore 52,
questo potrebbe essere provocato da un’in-
terferenza del transponder. Se appare que-
sto codice di errore, provare ad eseguire
quanto segue.1. Usare la chiave di ricodifica per avvia-
re il motore.NOTAAccertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchetto
accensione, e non tenere più di una chiave
dell’immobilizzatore sullo stesso anello por-
tachiavi! Le chiavi del sistema immobilizza-
tore possono provocare interferenze nei
segnali che a loro volta possono impedire
l’avviamento del motore.2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavistandard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
Se il display del totalizzatore contachilome-
tri/contachilometri parziale/orologio digitale
indica codici di errore, annotare il numero
del codice e poi fare controllare il veicolo da
un concessionario Yamaha.
ATTENZIONE
HCA11590
Se il display indica un codice di guasto,
far controllare il veicolo il più presto pos-
sibile per evitare danneggiamenti del
motore.Modalità comando luminositàQuesta funzione consente di regolare la lu-
minosità del pannello tachimetro per adat-
tarlo alle condizioni di luce esterne.
Per regolare la luminosità
1. Girare la chiave su “OFF”.
2. Premere e tenere premuto il lato“”
dell’interruttore “SELECT”.
3. Girare la chiave su “ON”, e poi rilascia-
re l’interruttore “SELECT” dopo cinque
secondi o più.
4. Premere il lato“” o“” dell’inter-
ruttore “SELECT” per selezionare il li-
vello di luminosità desiderato.
5. Premere l’interruttore “RESET” per
confermare il livello selezionato di lu-
minosità. Il display ritornerà alla moda-
lità totalizzatore contachilometri,
contachilometri parziale o orologio di-
gitale.
1. Pannello tachimetro
2. Livello luminosità1
2
U11CH3H0.book Page 8 Tuesday, October 27, 2009 6:00 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
HAU12331
Allarme antifurto (optional) A richiesta, si può fare installare su questo
modello un allarme antifurto da un conces-
sionario Yamaha. Contattare un concessio-
nario Yamaha per maggiori informazioni.
HAU12348
Interruttori manubrio SinistraDestra
HAU12350
Interruttore di segnalazione luce
abbagliante“”
Premere questo interruttore per far lampeg-
giare il faro.
HAU12400
Commutatore luce
abbagliante/anabbagliante“/”
Posizionare questo interruttore su“” per
la luce abbagliante e su“” per la luce
anabbagliante.
1. Interruttore di segnalazione luce
abbagliante“”
2. Commutatore luce
abbagliante/anabbagliante“/”
3. Interruttore indicatori di direzione“/”
4. Interruttore dell’avvisatore acustico“”
1. Interruttore di arresto motore“/”
2. Interruttore luci d’emergenza“”
3. Interruttore “SELECT”“/”
4. Interruttore “RESET”
5. Interruttore avviamento“”
U11CH3H0.book Page 9 Tuesday, October 27, 2009 6:00 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
HAU12460
Interruttore indicatori di
direzione“/”
Spostare questo interruttore verso“” per
segnalare una curva a destra. Spostare
questo interruttore verso“” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore
acustico“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore“/”
Mettere questo interruttore su“” prima di
accendere il motore. Porre questo interrut-
tore su“” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12711
Interruttore avviamento“”
Premere questo interruttore per accendere
il motore con il dispositivo d’avviamento.
Prima di accendere il motore, vedere pagi-
na 5-1 per le istruzioni di avviamento.
HAU41700
La spia guasto motore si accende quando si
gira la chiave su “ON” e si preme l’interrut-
tore avviamento, ma questo non indica una
disfunzione.
HAU12733
Interruttore luci d’emergenza“”
Con la chiave di accensione su “ON”
o“”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.ATTENZIONE
HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU42524
Interruttore “SELECT”“/”
Questo interruttore viene utilizzato per ese-
guire selezioni nelle modalità totalizzatore
contachilometri e contachilometri parziali,
per regolare l’orologio digitale e il controllo
della luminosità dello strumento multifunzio-
ne.
Vedere “Strumento multifunzione” a pagina
3-5 per informazioni dettagliate.
HAU42534
Interruttore “RESET”
Questo interruttore viene utilizzato per ese-
guire selezioni nelle modalità contachilome-
tri parziali, per regolare l’orologio digitale e il
controllo della luminosità dello strumento
multifunzione.
Vedere “Strumento multifunzione” a pagina
3-5 per informazioni dettagliate.
U11CH3H0.book Page 10 Tuesday, October 27, 2009 6:00 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
HAU12820

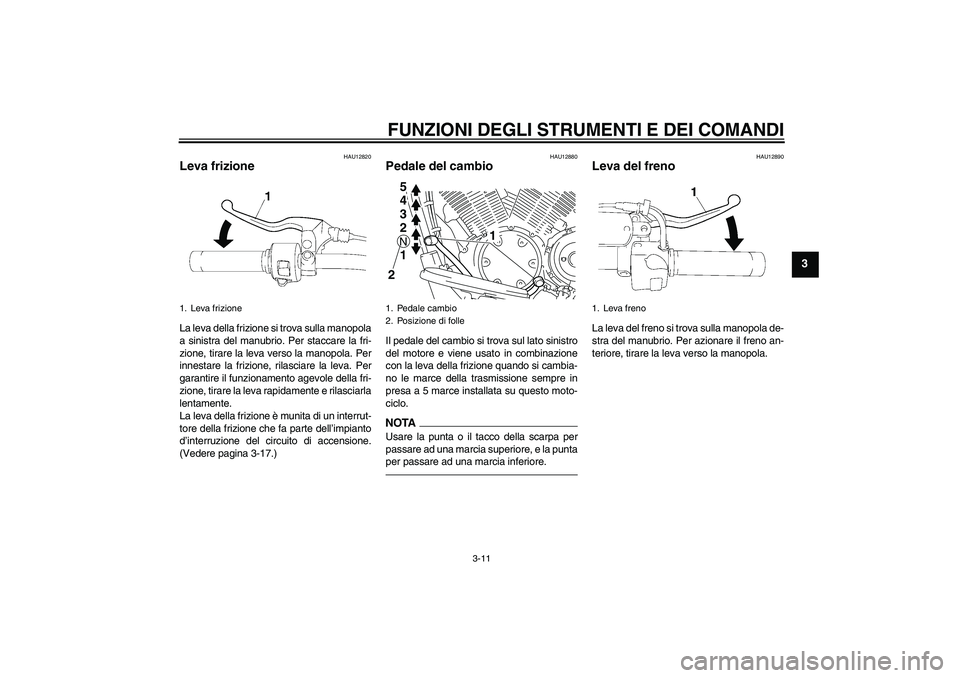

Leva frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-17.)
HAU12880
Pedale del cambio Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 5 marce installata su questo moto-
ciclo.NOTAUsare la punta o il tacco della scarpa per
passare ad una marcia superiore, e la punta
per passare ad una marcia inferiore.
HAU12890
Leva del freno La leva del freno si trova sulla manopola de-
stra del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola.
1. Leva frizione
1. Pedale cambio
2. Posizione di folle
1
5432N1 5
4
3
2N1
2
1. Leva freno
U11CH3H0.book Page 11 Tuesday, October 27, 2009 6:00 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
HAU12941

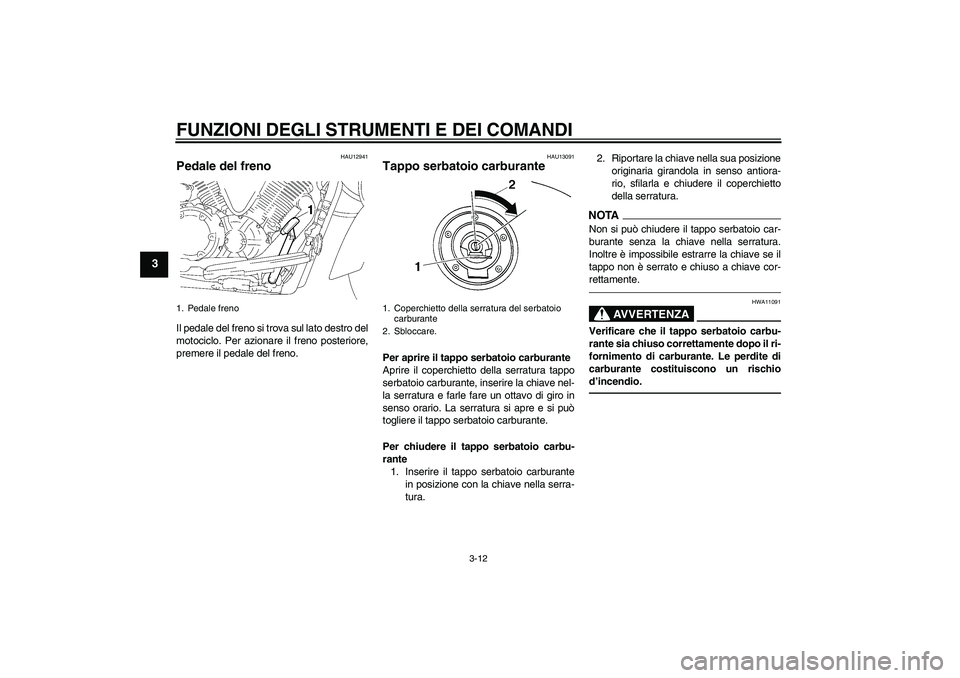

Pedale del freno Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAU13091
Tappo serbatoio carburante Per aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave nel-
la serratura e farle fare un ottavo di giro in
senso orario. La serratura si apre e si può
togliere il tappo serbatoio carburante.
Per chiudere il tappo serbatoio carbu-
rante
1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella serra-
tura.2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.
NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA11091
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le perdite di
carburante costituiscono un rischio
d’incendio.
1. Pedale freno
1. Coperchietto della serratura del serbatoio
carburante
2. Sbloccare.
U11CH3H0.book Page 12 Tuesday, October 27, 2009 6:00 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
HAU13221
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu-
rante. Quando si effettua il rifornimen-
to, accertarsi di inserire l’ugello della
pompa nel foro riempimento serbatoio
carburante. Smettere di riempire
quando il carburante raggiunge il fon-
do del bocchettone riempimento. Con-
siderando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante.3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10071]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15151
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se
la benzina viene a contatto degli occhi,contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAU33501
ATTENZIONE
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
ed i segmenti, sia all’impianto di scarico.Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controllato
di 91 o più. Se il motore batte in testa, usare
benzina di una marca diversa o carburante
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Riferimento livello max.
Carburante consigliato:
SOLTANTO BENZINA NORMALE
SENZA PIOMBO
Capacità serbatoio carburante:
19.0 L (5.02 US gal, 4.18 Imp.gal)
Quantità di carburante di riserva
(quando si accende la spia livello
carburante):
3.7 L (0.98 US gal, 0.81 Imp.gal)
U11CH3H0.book Page 13 Tuesday, October 27, 2009 6:00 PM

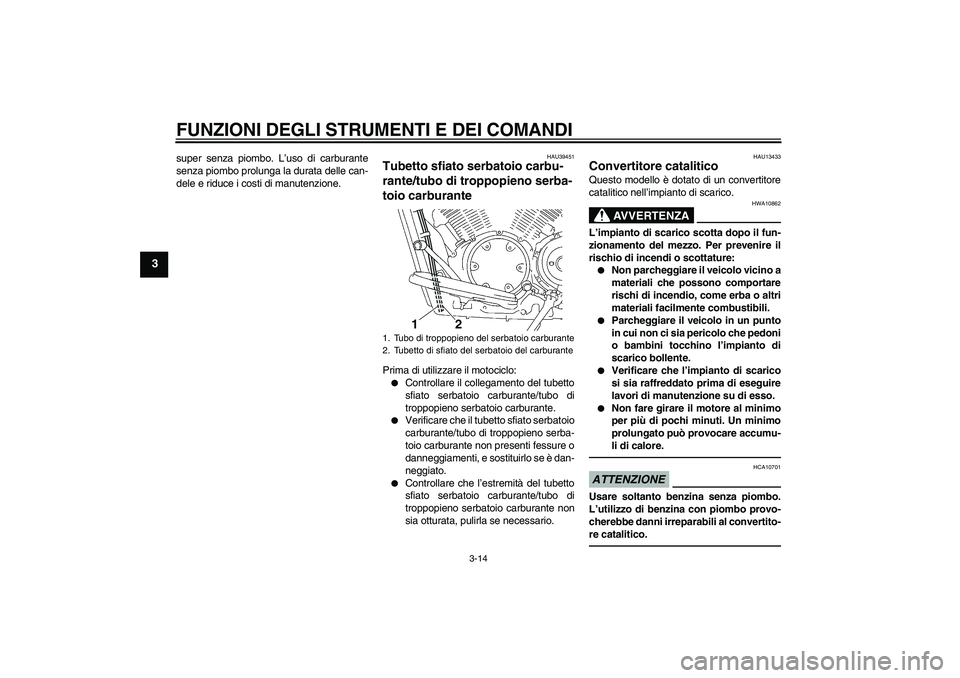

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
super senza piombo. L’uso di carburante
senza piombo prolunga la durata delle can-
dele e riduce i costi di manutenzione.
HAU39451
Tubetto sfiato serbatoio carbu-
rante/tubo di troppopieno serba-
toio carburante Prima di utilizzare il motociclo:

Controllare il collegamento del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante.


Verificare che il tubetto sfiato serbatoio
carburante/tubo di troppopieno serba-
toio carburante non presenti fessure o
danneggiamenti, e sostituirlo se è dan-
neggiato.


Controllare che l’estremità del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante non
sia otturata, pulirla se necessario.
HAU13433
Convertitore catalitico Questo modello è dotato di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10862
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:

Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.


Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.


Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.


Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-
li di calore.
ATTENZIONE
HCA10701
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al convertito-
re catalitico.
1. Tubo di troppopieno del serbatoio carburante
2. Tubetto di sfiato del serbatoio del carburante
2 1
U11CH3H0.book Page 14 Tuesday, October 27, 2009 6:00 PM

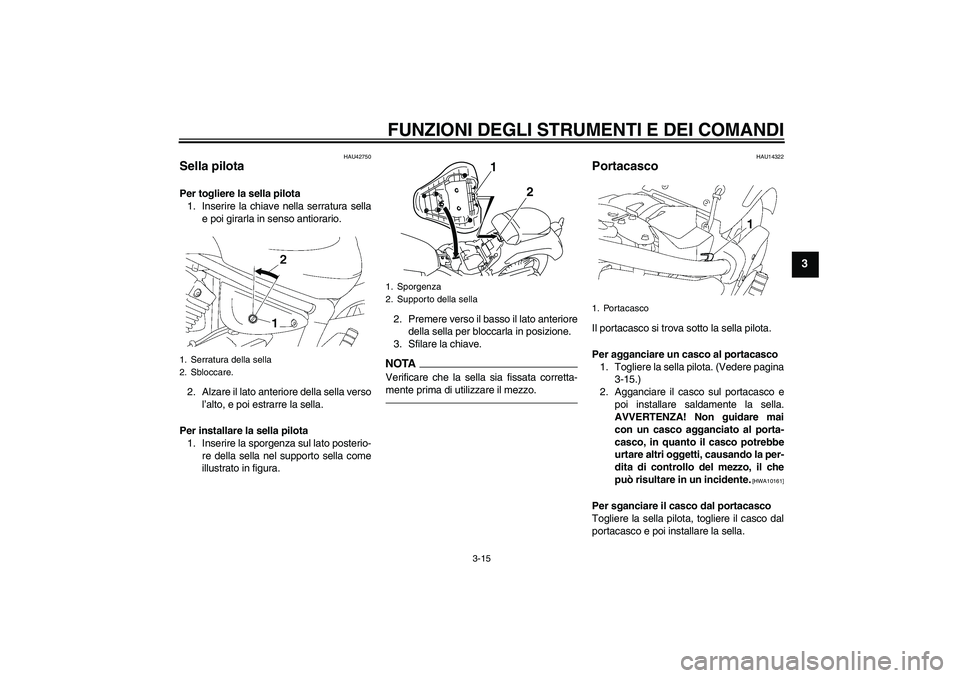

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
HAU42750
Sella pilota Per togliere la sella pilota
1. Inserire la chiave nella serratura sella
e poi girarla in senso antiorario.
2. Alzare il lato anteriore della sella verso
l’alto, e poi estrarre la sella.
Per installare la sella pilota
1. Inserire la sporgenza sul lato posterio-
re della sella nel supporto sella come
illustrato in figura.2. Premere verso il basso il lato anteriore
della sella per bloccarla in posizione.
3. Sfilare la chiave.
NOTAVerificare che la sella sia fissata corretta-
mente prima di utilizzare il mezzo.
HAU14322
Portacasco Il portacasco si trova sotto la sella pilota.
Per agganciare un casco al portacasco
1. Togliere la sella pilota. (Vedere pagina
3-15.)
2. Agganciare il casco sul portacasco e
poi installare saldamente la sella.
AVVERTENZA! Non guidare mai
con un casco agganciato al porta-
casco, in quanto il casco potrebbe
urtare altri oggetti, causando la per-
dita di controllo del mezzo, il che
può risultare in un incidente.
[HWA10161]
Per sganciare il casco dal portacasco
Togliere la sella pilota, togliere il casco dal
portacasco e poi installare la sella.
1. Serratura della sella
2. Sbloccare.
1. Sporgenza
2. Supporto della sella
1
2
1. Portacasco
U11CH3H0.book Page 15 Tuesday, October 27, 2009 6:00 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
HAU42545
Regolazione dell’assieme am-
mortizzatore Questo assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla, che consente di regolare la
precarica molla secondo le preferenze per-
sonali del pilota.
Consigliamo di affidare la regolazione della
precarica molla ad un concessionario
Yamaha.

Se si sceglie di eseguire personalmen-
te la regolazione, usare la chiave spe-
ciale compresa nel kit attrezzi
supplementare, che è stato consegna-
to separatamente all’acquisto del vei-
colo.
ATTENZIONE
HCA10101
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.Eseguire la regolazione precarica molla
come segue:
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare la
ghiera di regolazione in direzione (a). Per ri-
durre la precarica molla e quindi rendere la
sospensione più morbida, girare la ghiera di
regolazione in direzione (b).
NOTAAllineare la regolazione corretta sulla ghiera
di regolazione con l’indicatore di posizione
sull’ammortizzatore.
AVVERTENZA
HWA10221
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Leggere e comprendere le
informazioni che seguono prima di ma-
neggiare l’assieme ammortizzatore.

Non manomettere o tentare di apri-
re l’assieme cilindro.


Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o ad altre
fonti di calore elevato. Ciò potrebbe
fare esplodere il gruppo a seguito
dell’eccessiva pressione del gas.


Non deformare o danneggiare in
nessun modo il cilindro. Il danneg-
giamento del cilindro ridurrebbe le
prestazioni di smorzamento.


Non smaltire autonomamente un
assieme ammortizzatore danneg-
giato o usurato. Portare l’assieme
ammortizzatore ad un concessiona-
rio Yamaha per qualsiasi assisten-
za.
1. Gruppo dell’ammortizzatore
2. Indicatore di posizione
3. Ghiera di regolazione precarica mollaRegolazione precarica molla:
Minimo (morbida):
1
Standard:
4
Massimo (rigida):
9
U11CH3H0.book Page 16 Tuesday, October 27, 2009 6:00 PM
