TABLE DES MATIÈRESCONSIGNES DE SÉCURITÉ ............1-1
DESCRIPTION ..................................2-1
Vue gauche .....................................2-1
Vue droite ........................................2-2
Commandes et instruments.............2-3
COMMANDES ET INSTRUMENTS...3-1
Immobilisateur antivol .....................3-1
Contacteur à clé/antivol ..................3-2
Témoins et témoins d’alerte ...........3-4
Bloc de compteurs multifonctions ...3-6
Alarme antivol (en option) ...............3-9
Combinés de contacteurs ...............3-9
Levier d’embrayage ......................3-11
Sélecteur ......................................3-11
Levier de frein ...............................3-12
Pédale de frein .............................3-12
Bouchon du réservoir de
carburant ...................................3-12
Carburant ......................................3-13
Durite de mise à l’air/de trop-plein
du réservoir de carburant ..........3-14
Pot catalytique ..............................3-15
Selle du pilote ...............................3-15
Accroche-casque ..........................3-16
Réglage du combiné
ressort-amortisseur ...................3-17
Béquille latérale ............................3-18
Coupe-circuit d’allumage ..............3-18POUR LA SÉCURITÉ –
CONTRÔLES AVANT
UTILISATION..................................... 4-1
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE......................................... 5-1
Mise en marche du moteur ............ 5-1
Passage des vitesses .................... 5-2
Comment réduire sa consommation
de carburant ................................ 5-3
Rodage du moteur ......................... 5-3
Stationnement ................................ 5-4
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES................................... 6-1
Trousse de réparation .................... 6-1
Entretiens périodiques du système
de contrôle des gaz
d’échappement ........................... 6-2
Entretiens périodiques et
fréquences de graissage ............ 6-3
Dépose et repose du cache ........... 6-7
Contrôle des bougies ..................... 6-7
Huile moteur et cartouche du filtre à
huile ............................................ 6-9
Liquide de refroidissement ........... 6-12
Remplacement de l’élément du
filtre à air ................................... 6-13
Contrôle du jeu de câble des
gaz ............................................ 6-14Jeu des soupapes ........................ 6-14
Pneus ........................................... 6-15
Roues coulées ............................. 6-16
Réglage de la garde du levier
d’embrayage ............................. 6-17
Contrôle de la garde du levier de
frein .......................................... 6-18
Contacteurs de feu stop ............... 6-18
Contrôle des plaquettes de frein
avant et arrière ......................... 6-18
Contrôle du niveau du liquide de
frein .......................................... 6-19
Changement du liquide de frein ... 6-20
Tension de la courroie de
transmission ............................. 6-20
Contrôle et lubrification des
câbles ....................................... 6-21
Contrôle et lubrification de la
poignée et du câble des gaz .... 6-22
Contrôle et lubrification de la
pédale de frein et du
sélecteur ................................... 6-22
Contrôle et lubrification des leviers
de frein et d’embrayage ............ 6-23
Contrôle et lubrification de la
béquille latérale ........................ 6-23

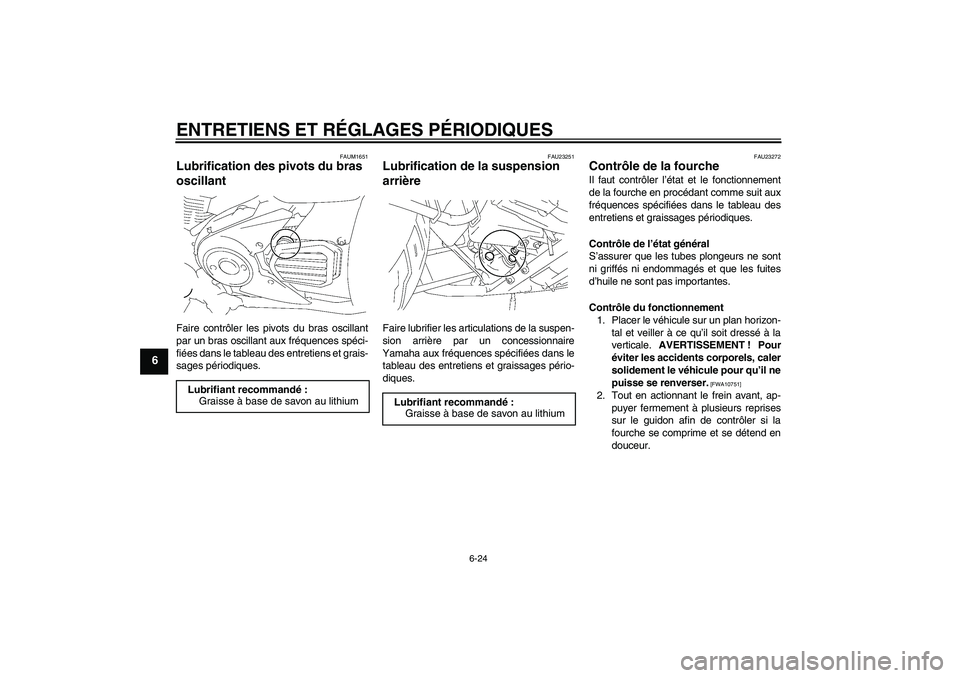

Lubrification des pivots du bras
oscillant .................................... 6-24
Lubrification de la suspension
arrière ....................................... 6-24
Contrôle de la fourche ................. 6-24U11CF3F0.book Page 1 Tuesday, October 27, 2009 6:17 PM

CONSIGNES DE SÉCURITÉ
1-3
1


Ne pas faire tourner un moteur dans
un endroit mal ventilé ou des endroits
partiellement clos, comme les gran-
ges, garages ou abris d’auto.


Ne pas faire tourner un moteur à un
endroit à l’air libre d’où les gaz
d’échappement pourraient être aspi-
rés dans un bâtiment par des ouvertu-
res comme portes ou fenêtres.
Charge
L’ajout d’accessoires ou de bagages peut
réduire la stabilité et la maniabilité de la
moto si la répartition du poids est modifiée.
Afin d’éviter tout risque d’accident, monter
accessoires et bagages avec beaucoup de
soin. Redoubler de prudence lors de la con-
duite d’une moto chargée d’accessoires ou
de bagages. Voici quelques directives à sui-
vre concernant les accessoires et le char-
gement de cette moto :
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants à
l’esprit :


Les bagages et les accessoires doi-
vent être fixés aussi bas et près de la
moto que possible. Attacher soigneu-
sement les bagages les plus lourds
près du centre de la moto et répartir le
poids également de chaque côté afin
de ne pas le déséquilibrer.


Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les baga-
ges sont correctement attachés avant
de prendre la route. Contrôler fré-
quemment les fixations des accessoi-
res et des bagages.
Régler correctement la suspension
(pour les modèles à suspension ré-
glable) en fonction de la charge et
contrôler l’état et la pression de gon-
flage des pneus.
Ne jamais placer des objets lourds
ou volumineux sur le guidon, la four-
che ou le garde-boue avant. Ces
objets (ex. : sac de couchage, sac à
dos ou tente) peuvent déstabiliser la
direction et rendre le maniement
plus difficile.


Ce véhicule n’est pas conçu pour ti-
rer une remorque ni pour être atta-
ché à un side-car.
Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des accessoi-
res Yamaha d’origine, disponibles unique-
ment chez les concessionnaires Yamaha,
ont été conçus, testés et approuvés par
Yamaha pour l’utilisation sur ce véhicule.
De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et
accessoires, ou mettent à disposition
d’autres modifications pour les véhicules
Yamaha. Yamaha n’est pas en mesure de
tester les produits disponibles sur le marché
secondaire. Yamaha ne peut dès lors ni ap-
prouver ni recommander l’utilisation d’ac-
cessoires vendus par des tiers ou les modi-
fications autres que celles recommandées
spécialement par Yamaha, même si ces
pièces sont vendues ou montées par un
concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
difications issus du marché secondaire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains Charge maximale:
209 kg (461 lb)
U11CF3F0.book Page 3 Tuesday, October 27, 2009 6:17 PM

CONSIGNES DE SÉCURITÉ
1-4
1
de ces accessoires ou certaines de ces mo-
difications ne sont pas appropriés en raison
du danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en place
de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhi-
cule venant altérer le concept ou les carac-
téristiques du véhicule peut soumettre les
occupants du véhicule ou des tiers à des
risques accrus de blessures ou de mort. Le
propriétaire est responsable des domma-
ges découlant d’une modification du véhi-
cule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux don-
nés à la section “Charge”.

Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction
ou le fonctionnement des comman-
des. Vérifier aussi qu’ils ne cachent
pas les feux et catadioptres.
Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à unemauvaise distribution du poids ou à
des changements d’ordre aérody-
namique. Si des accessoires sont
montés sur le guidon ou autour de la
fourche, ils doivent être aussi légers
et compacts que possible.
Des accessoires volumineux ris-
quent de gravement réduire la stabi-
lité de la moto en raison d’effets aé-
rodynamiques. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.
De tels accessoires peuvent égale-
ment rendre le véhicule instable lors
du croisement ou du dépassement
de camions.
Certains accessoires peuvent forcer
le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.


La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si les accessoi-
res excèdent la capacité de l’installa-
tion électrique de la moto, une
défaillance pourrait se produire, ce quirisque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus du marché secon-
daire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à la
page 6-15 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
U11CF3F0.book Page 4 Tuesday, October 27, 2009 6:17 PM

COMMANDES ET INSTRUMENTS
3-17
3
FAU42545

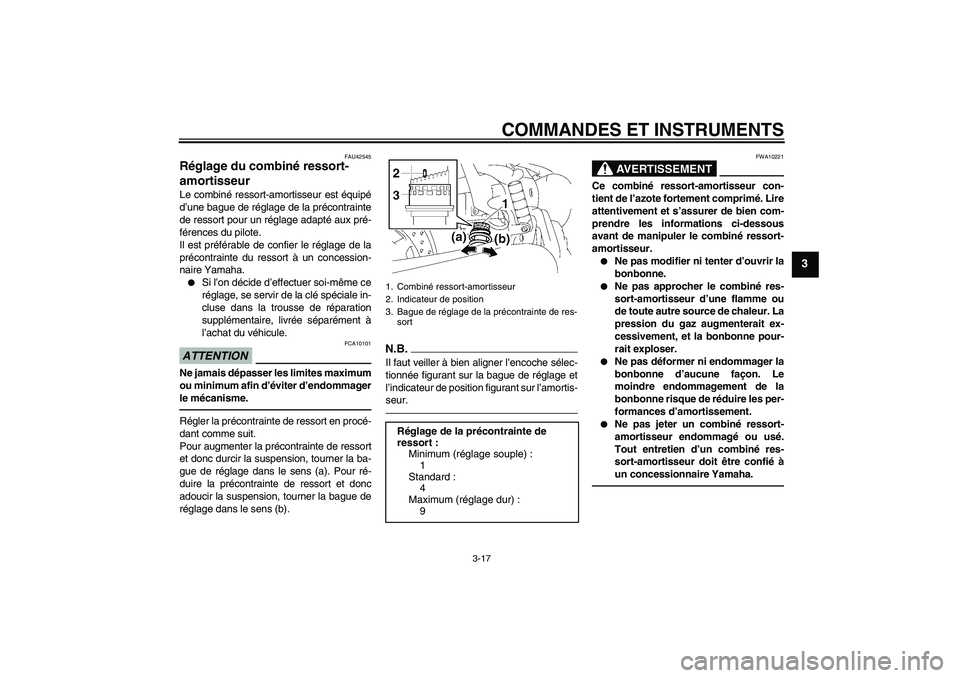

Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort pour un réglage adapté aux pré-
férences du pilote.
Il est préférable de confier le réglage de la
précontrainte du ressort à un concession-
naire Yamaha.

Si l’on décide d’effectuer soi-même ce
réglage, se servir de la clé spéciale in-
cluse dans la trousse de réparation
supplémentaire, livrée séparément à
l’achat du véhicule.
ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommager
le mécanisme.Régler la précontrainte de ressort en procé-
dant comme suit.
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la ba-
gue de réglage dans le sens (a). Pour ré-
duire la précontrainte de ressort et donc
adoucir la suspension, tourner la bague de
réglage dans le sens (b).
N.B.Il faut veiller à bien aligner l’encoche sélec-
tionnée figurant sur la bague de réglage et
l’indicateur de position figurant sur l’amortis-
seur.
AVERTISSEMENT
FWA10221
Ce combiné ressort-amortisseur con-
tient de l’azote fortement comprimé. Lire
attentivement et s’assurer de bien com-
prendre les informations ci-dessous
avant de manipuler le combiné ressort-
amortisseur.

Ne pas modifier ni tenter d’ouvrir la
bonbonne.


Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
pression du gaz augmenterait ex-
cessivement, et la bonbonne pour-
rait exploser.


Ne pas déformer ni endommager la
bonbonne d’aucune façon. Le
moindre endommagement de la
bonbonne risque de réduire les per-
formances d’amortissement.


Ne pas jeter un combiné ressort-
amortisseur endommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.
1. Combiné ressort-amortisseur
2. Indicateur de position
3. Bague de réglage de la précontrainte de res-
sort
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :
1
Standard :
4
Maximum (réglage dur) :
9
U11CF3F0.book Page 17 Tuesday, October 27, 2009 6:17 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
6
FAUM1651
Lubrification des pivots du bras
oscillant Faire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
FAU23251
Lubrification de la suspension
arrière Faire lubrifier les articulations de la suspen-
sion arrière par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU23272
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur. Lubrifiant recommandé:
Graisse à base de savon au lithium
Lubrifiant recommandé:
Graisse à base de savon au lithium
U11CF3F0.book Page 24 Tuesday, October 27, 2009 6:17 PM
