YAMAHA XVS1300A 2011 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2011, Model line: XVS1300A, Model: YAMAHA XVS1300A 2011Pages: 92, PDF-Größe: 2.81 MB

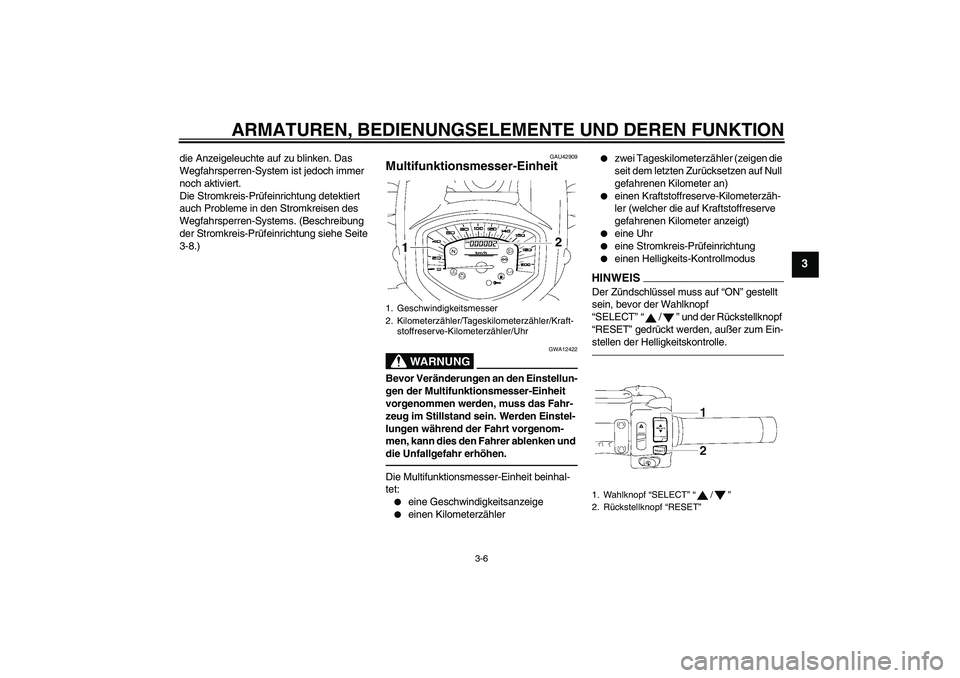

Page 21 of 92
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-8.)
GAU42909
Multifunktionsmesser-Einheit
WARNUNG
GWA12422
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsmesser-Einheit
vorgenommen werden, muss das Fahr-
zeug im Stillstand sein. Werden Einstel-
lungen während der Fahrt vorgenom-
men, kann dies den Fahrer ablenken und
die Unfallgefahr erhöhen.Die Multifunktionsmesser-Einheit beinhal-
tet:
eine Geschwindigkeitsanzeige
einen Kilometerzähler
zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)
einen Kraftstoffreserve-Kilometerzäh-
ler (welcher die auf Kraftstoffreserve
gefahrenen Kilometer anzeigt)
eine Uhr
eine Stromkreis-Prüfeinrichtung
einen Helligkeits-Kontrollmodus
HINWEISDer Zündschlüssel muss auf “ON” gestellt
sein, bevor der Wahlknopf
“SELECT”“/” und der Rückstellknopf
“RESET” gedrückt werden, außer zum Ein-
stellen der Helligkeitskontrolle.
1. Geschwindigkeitsmesser
2. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler/Uhr
1. Wahlknopf “SELECT”“/”
2. Rückstellknopf “RESET”
U11CG4G0.book Page 6 Friday, December 3, 2010 9:24 AM

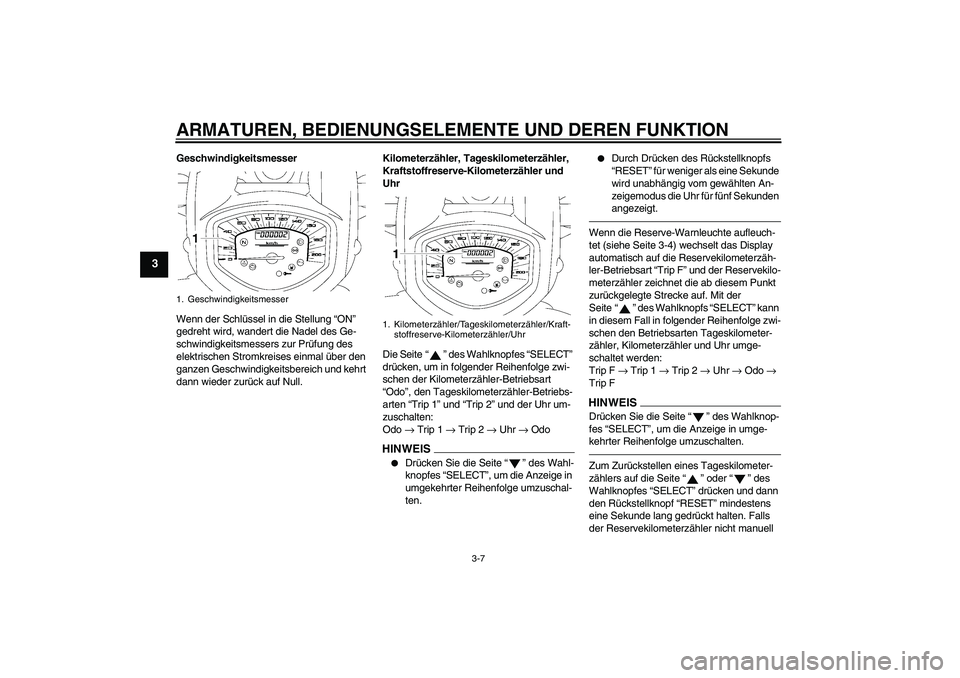

Page 22 of 92
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
Geschwindigkeitsmesser
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Ge-
schwindigkeitsmessers zur Prüfung des
elektrischen Stromkreises einmal über den
ganzen Geschwindigkeitsbereich und kehrt
dann wieder zurück auf Null.Kilometerzähler, Tageskilometerzähler,
Kraftstoffreserve-Kilometerzähler und
Uhr
Die Seite“” des Wahlknopfes “SELECT”
drücken, um in folgender Reihenfolge zwi-
schen der Kilometerzähler-Betriebsart
“Odo”, den Tageskilometerzähler-Betriebs-
arten “Trip 1” und “Trip 2” und der Uhr um-
zuschalten:
Odo → Trip 1 → Trip 2 → Uhr → Odo
HINWEIS
Drücken Sie die Seite“” des Wahl-
knopfes “SELECT”, um die Anzeige in
umgekehrter Reihenfolge umzuschal-
ten.
Durch Drücken des Rückstellknopfs
“RESET” für weniger als eine Sekunde
wird unabhängig vom gewählten An-
zeigemodus die Uhr für fünf Sekunden
angezeigt.
Wenn die Reserve-Warnleuchte aufleuch-
tet (siehe Seite 3-4) wechselt das Display
automatisch auf die Reservekilometerzäh-
ler-Betriebsart “Trip F” und der Reservekilo-
meterzähler zeichnet die ab diesem Punkt
zurückgelegte Strecke auf. Mit der
Seite“” des Wahlknopfs “SELECT” kann
in diesem Fall in folgender Reihenfolge zwi-
schen den Betriebsarten Tageskilometer-
zähler, Kilometerzähler und Uhr umge-
schaltet werden:
Trip F → Trip 1 → Trip 2 → Uhr → Odo →
Trip FHINWEISDrücken Sie die Seite“” des Wahlknop-
fes “SELECT”, um die Anzeige in umge-
kehrter Reihenfolge umzuschalten.Zum Zurückstellen eines Tageskilometer-
zählers auf die Seite“” oder“” des
Wahlknopfes “SELECT” drücken und dann
den Rückstellknopf “RESET” mindestens
eine Sekunde lang gedrückt halten. Falls
der Reservekilometerzähler nicht manuell
1. Geschwindigkeitsmesser
1. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler/Uhr
U11CG4G0.book Page 7 Friday, December 3, 2010 9:24 AM

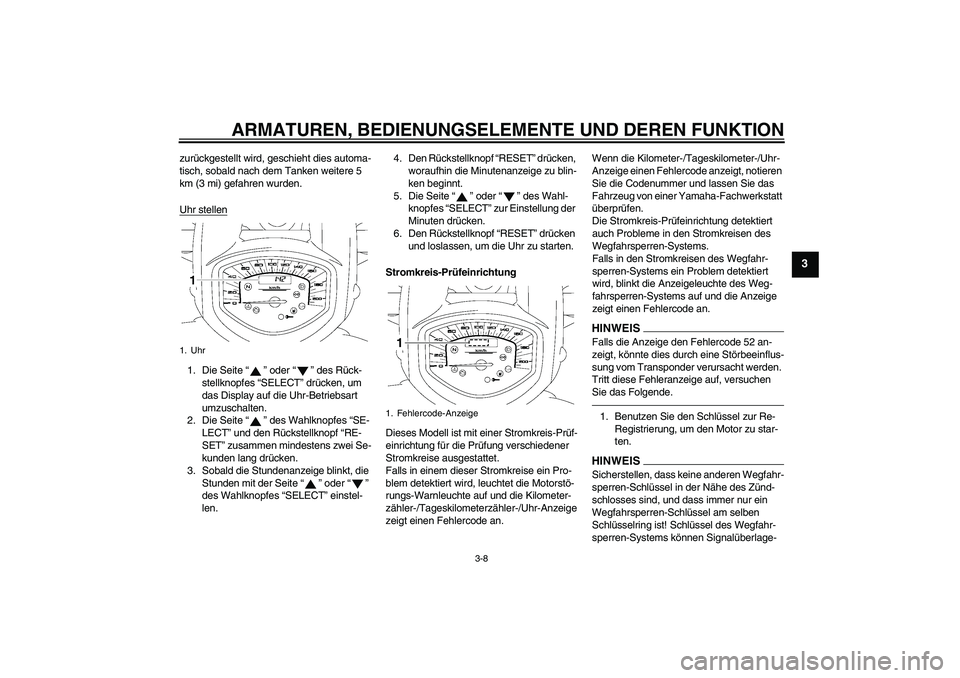

Page 23 of 92
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
zurückgestellt wird, geschieht dies automa-
tisch, sobald nach dem Tanken weitere 5
km (3 mi) gefahren wurden.
Uhr stellen1. Die Seite“” oder“” des Rück-
stellknopfes “SELECT” drücken, um
das Display auf die Uhr-Betriebsart
umzuschalten.
2. Die Seite“” des Wahlknopfes “SE-
LECT” und den Rückstellknopf “RE-
SET” zusammen mindestens zwei Se-
kunden lang drücken.
3. Sobald die Stundenanzeige blinkt, die
Stunden mit der Seite“” oder“”
des Wahlknopfes “SELECT” einstel-
len.4. Den Rückstellknopf “RESET” drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
5. Die Seite“” oder“” des Wahl-
knopfes “SELECT” zur Einstellung der
Minuten drücken.
6. Den Rückstellknopf “RESET” drücken
und loslassen, um die Uhr zu starten.
Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Pro-
blem detektiert wird, leuchtet die Motorstö-
rungs-Warnleuchte auf und die Kilometer-
zähler-/Tageskilometerzähler-/Uhr-Anzeige
zeigt einen Fehlercode an.Wenn die Kilometer-/Tageskilometer-/Uhr-
Anzeige einen Fehlercode anzeigt, notieren
Sie die Codenummer und lassen Sie das
Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems.
Falls in den Stromkreisen des Wegfahr-
sperren-Systems ein Problem detektiert
wird, blinkt die Anzeigeleuchte des Weg-
fahrsperren-Systems auf und die Anzeige
zeigt einen Fehlercode an.
HINWEISFalls die Anzeige den Fehlercode 52 an-
zeigt, könnte dies durch eine Störbeeinflus-
sung vom Transponder verursacht werden.
Tritt diese Fehleranzeige auf, versuchen
Sie das Folgende.1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.HINWEISSicherstellen, dass keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des Zünd-
schlosses sind, und dass immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
1. Uhr
1. Fehlercode-Anzeige1
U11CG4G0.book Page 8 Friday, December 3, 2010 9:24 AM
Page 24 of 92

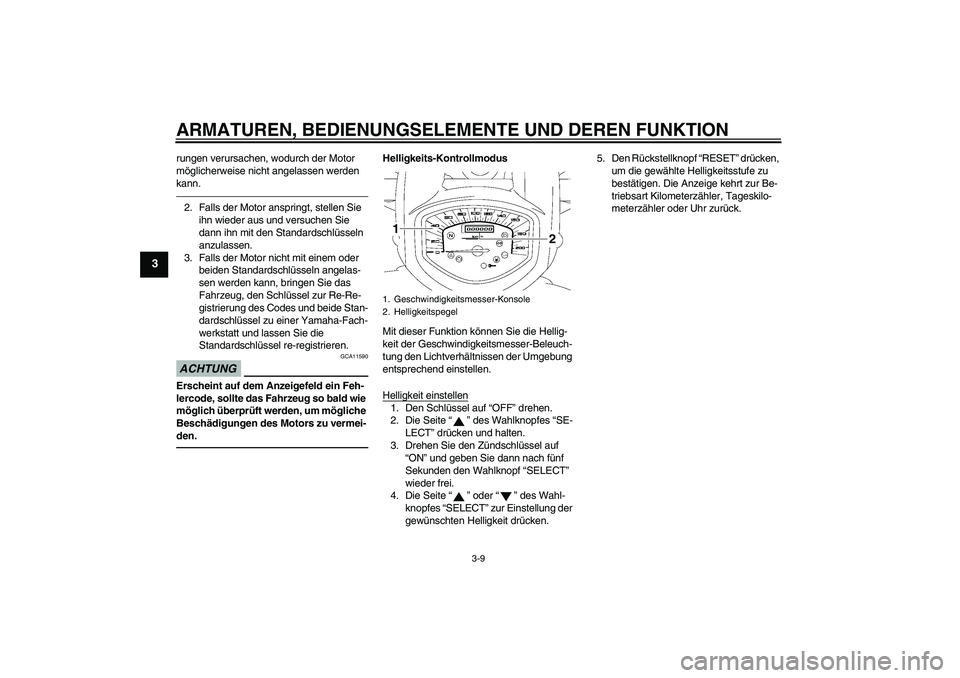

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann.2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Stan-
dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.ACHTUNG
GCA11590
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-
den.
Helligkeits-Kontrollmodus
Mit dieser Funktion können Sie die Hellig-
keit der Geschwindigkeitsmesser-Beleuch-
tung den Lichtverhältnissen der Umgebung
entsprechend einstellen.
Helligkeit einstellen1. Den Schlüssel auf “OFF” drehen.
2. Die Seite“” des Wahlknopfes “SE-
LECT” drücken und halten.
3. Drehen Sie den Zündschlüssel auf
“ON” und geben Sie dann nach fünf
Sekunden den Wahlknopf “SELECT”
wieder frei.
4. Die Seite“” oder“” des Wahl-
knopfes “SELECT” zur Einstellung der
gewünschten Helligkeit drücken.5. Den Rückstellknopf “RESET” drücken,
um die gewählte Helligkeitsstufe zu
bestätigen. Die Anzeige kehrt zur Be-
triebsart Kilometerzähler, Tageskilo-
meterzähler oder Uhr zurück.1. Geschwindigkeitsmesser-Konsole
2. Helligkeitspegel1
2
U11CG4G0.book Page 9 Friday, December 3, 2010 9:24 AM

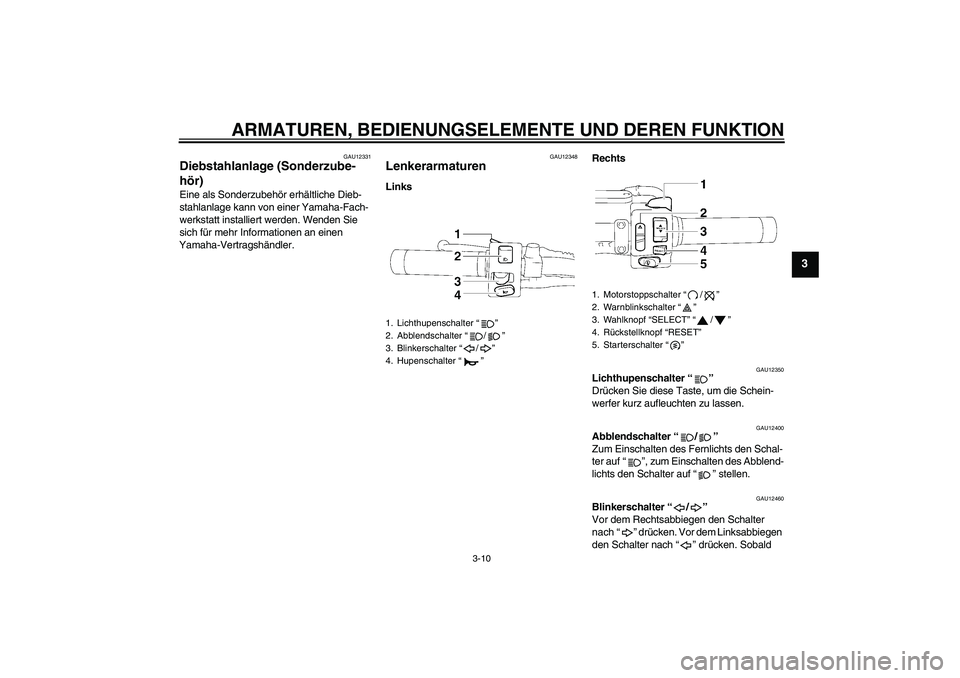

Page 25 of 92
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
GAU12331
Diebstahlanlage (Sonderzube-
hör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
GAU12348
Lenkerarmaturen LinksRechts
GAU12350
Lichthupenschalter“”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter“/”
Zum Einschalten des Fernlichts den Schal-
ter auf“”, zum Einschalten des Abblend-
lichts den Schalter auf“” stellen.
GAU12460
Blinkerschalter“/”
Vor dem Rechtsabbiegen den Schalter
nach“” drücken. Vor dem Linksabbiegen
den Schalter nach“” drücken. Sobald
1. Lichthupenschalter“”
2. Abblendschalter“/”
3. Blinkerschalter“/”
4. Hupenschalter“”
1. Motorstoppschalter“/”
2. Warnblinkschalter“”
3. Wahlknopf “SELECT”“/”
4. Rückstellknopf “RESET”
5. Starterschalter“”
U11CG4G0.book Page 10 Friday, December 3, 2010 9:24 AM

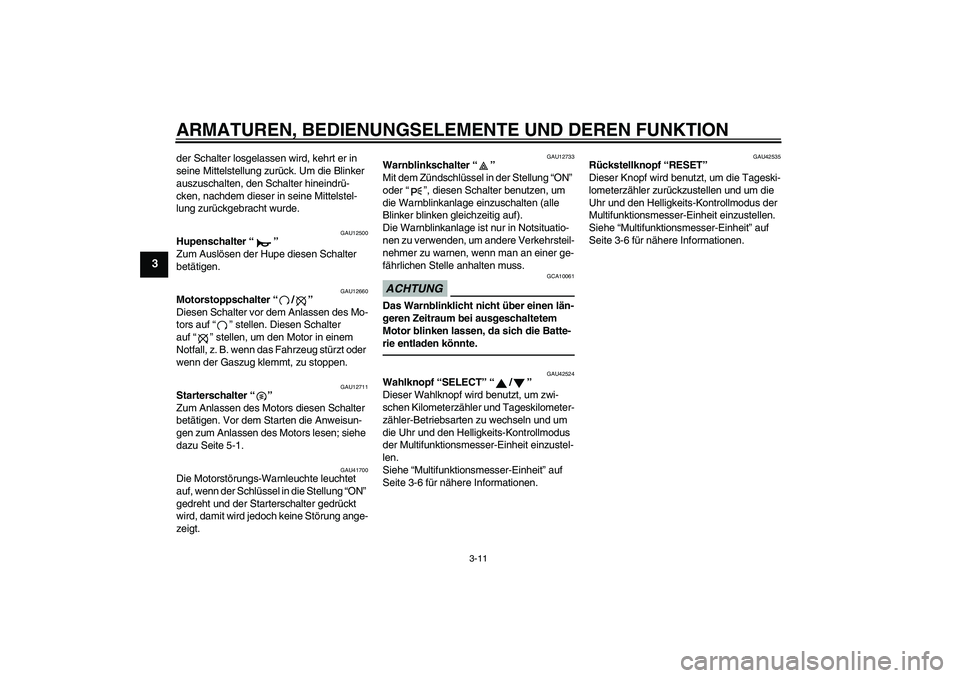

Page 26 of 92
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter“”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter“/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf“” stellen. Diesen Schalter
auf“” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12711
Starterschalter“”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU41700
Die Motorstörungs-Warnleuchte leuchtet
auf, wenn der Schlüssel in die Stellung “ON”
gedreht und der Starterschalter gedrückt
wird, damit wird jedoch keine Störung ange-
zeigt.
GAU12733
Warnblinkschalter“”
Mit dem Zündschlüssel in der Stellung “ON”
oder“”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.ACHTUNG
GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
GAU42524
Wahlknopf “SELECT”“/”
Dieser Wahlknopf wird benutzt, um zwi-
schen Kilometerzähler und Tageskilometer-
zähler-Betriebsarten zu wechseln und um
die Uhr und den Helligkeits-Kontrollmodus
der Multifunktionsmesser-Einheit einzustel-
len.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-6 für nähere Informationen.
GAU42535
Rückstellknopf “RESET”
Dieser Knopf wird benutzt, um die Tageski-
lometerzähler zurückzustellen und um die
Uhr und den Helligkeits-Kontrollmodus der
Multifunktionsmesser-Einheit einzustellen.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-6 für nähere Informationen.
U11CG4G0.book Page 11 Friday, December 3, 2010 9:24 AM

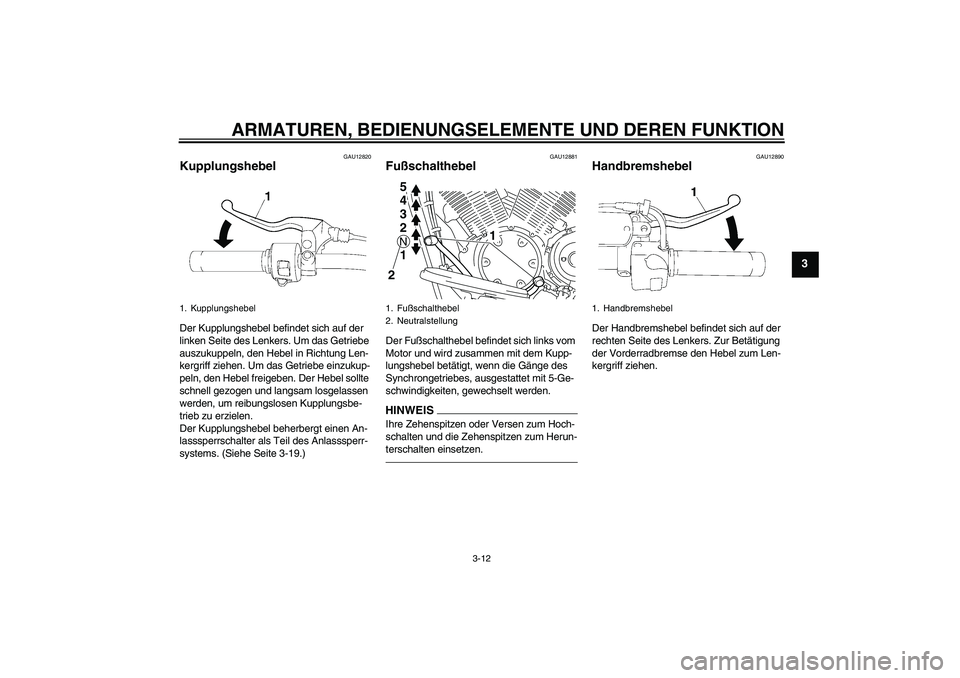

Page 27 of 92
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
GAU12820
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-19.)
GAU12881
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.HINWEISIhre Zehenspitzen oder Versen zum Hoch-
schalten und die Zehenspitzen zum Herun-
terschalten einsetzen.
GAU12890
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
1. Kupplungshebel
1. Fußschalthebel
2. Neutralstellung
1
5432N1 5
4
3
2N1
2
1. Handbremshebel
U11CG4G0.book Page 12 Friday, December 3, 2010 9:24 AM
Page 28 of 92
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU13074
Tankverschluss Tankverschluss öffnen
Die Schlossabdeckung öffnen, den Schlüs-
sel in das Tankschloss stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA11091
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
1. Fußbremshebel
1. Tankschlossabdeckung
2. Aufschließen.
2
1
U11CG4G0.book Page 13 Friday, December 3, 2010 9:24 AM
Page 29 of 92

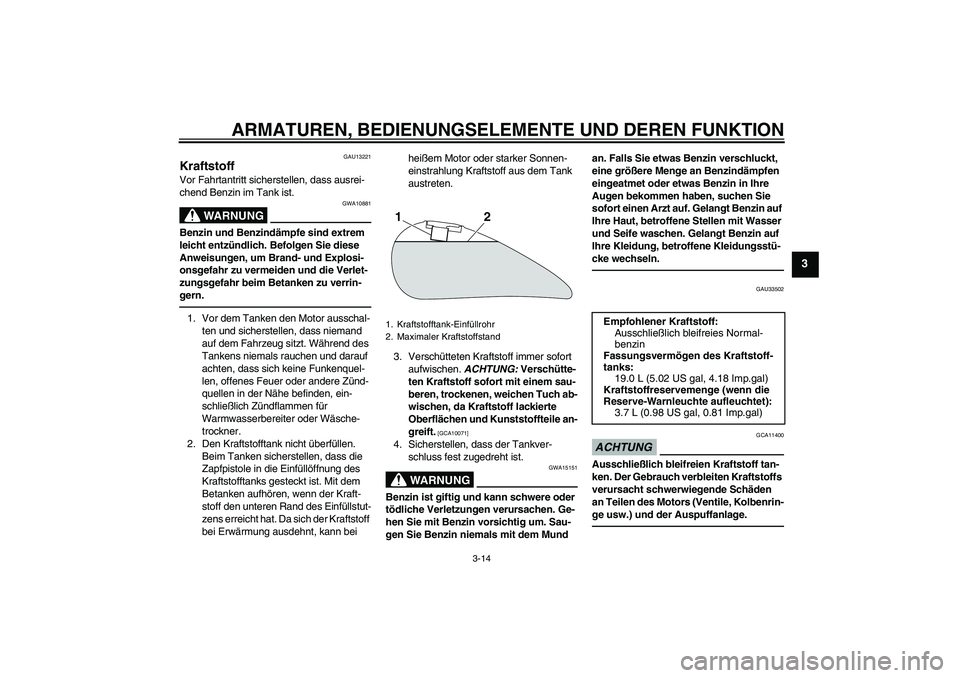

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
GAU13221
Kraftstoff Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10881
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraftstoff
bei Erwärmung ausdehnt, kann bei heißem Motor oder starker Sonnen-
einstrahlung Kraftstoff aus dem Tank
austreten.
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch ab-
wischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU33502
ACHTUNG
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand1
2
Empfohlener Kraftstoff:
Ausschließlich bleifreies Normal-
benzin
Fassungsvermögen des Kraftstoff-
tanks:
19.0 L (5.02 US gal, 4.18 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnleuchte aufleuchtet):
3.7 L (0.98 US gal, 0.81 Imp.gal)
U11CG4G0.book Page 14 Friday, December 3, 2010 9:24 AM
Page 30 of 92

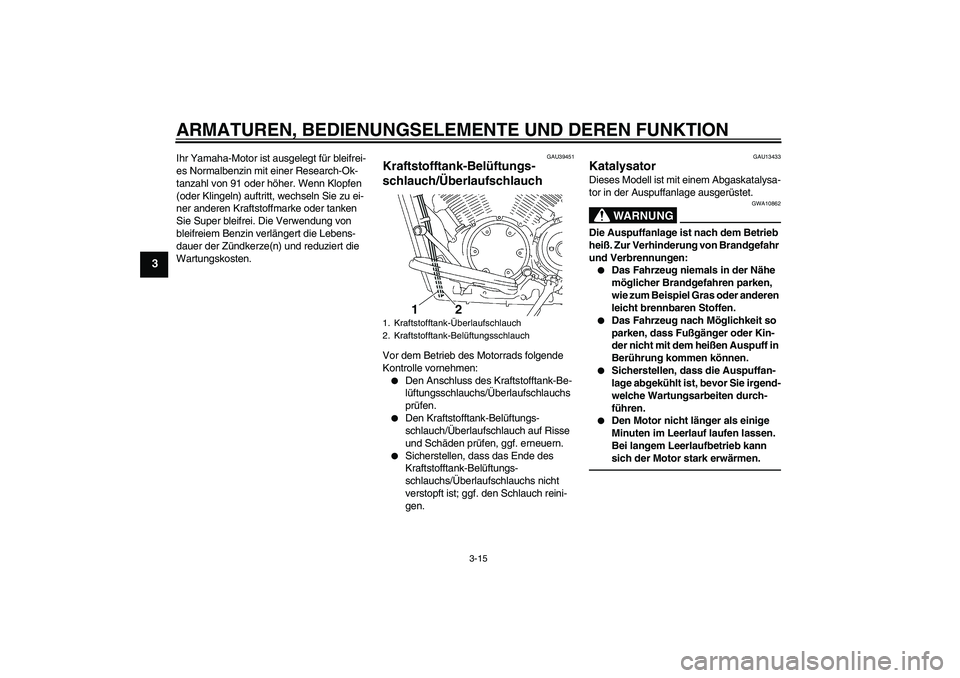

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke oder tanken
Sie Super bleifrei. Die Verwendung von
bleifreiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert die
Wartungskosten.
GAU39451
Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
Den Anschluss des Kraftstofftank-Be-
lüftungsschlauchs/Überlaufschlauchs
prüfen.
Den Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch auf Risse
und Schäden prüfen, ggf. erneuern.
Sicherstellen, dass das Ende des
Kraftstofftank-Belüftungs-
schlauchs/Überlaufschlauchs nicht
verstopft ist; ggf. den Schlauch reini-
gen.
GAU13433
Katalysator Dieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10862
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.
Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.
Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten durch-
führen.
Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
1. Kraftstofftank-Überlaufschlauch
2. Kraftstofftank-Belüftungsschlauch
2 1
U11CG4G0.book Page 15 Friday, December 3, 2010 9:24 AM
