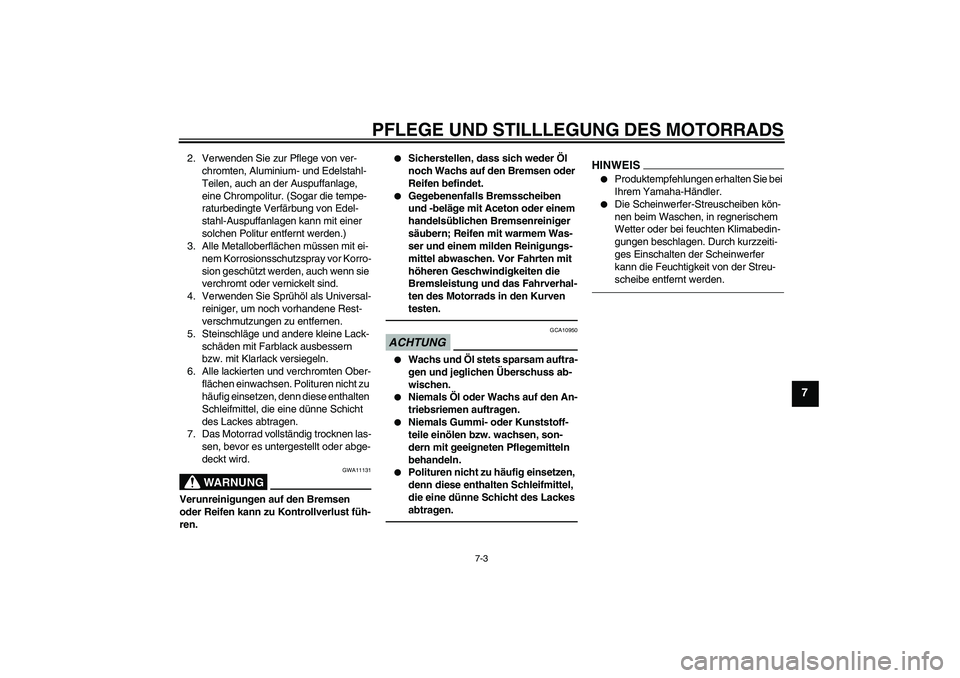

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-3
7
2. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
3. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
verchromt oder vernickelt sind.
4. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
5. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Alle lackierten und verchromten Ober-
flächen einwachsen. Polituren nicht zu
häufig einsetzen, denn diese enthalten
Schleifmittel, die eine dünne Schicht
des Lackes abtragen.
7. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.
WARNUNG
GWA11131
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust füh-
ren.
Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet.
Gegebenenfalls Bremsscheiben
und -beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern; Reifen mit warmem Was-
ser und einem milden Reinigungs-
mittel abwaschen. Vor Fahrten mit
höheren Geschwindigkeiten die
Bremsleistung und das Fahrverhal-
ten des Motorrads in den Kurven
testen.
ACHTUNG
GCA10950
Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.
Niemals Öl oder Wachs auf den An-
triebsriemen auftragen.
Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
HINWEIS
Produktempfehlungen erhalten Sie bei
Ihrem Yamaha-Händler.
Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-
scheibe entfernt werden.
U11CG4G0.book Page 3 Friday, December 3, 2010 9:24 AM
Page 82 of 92

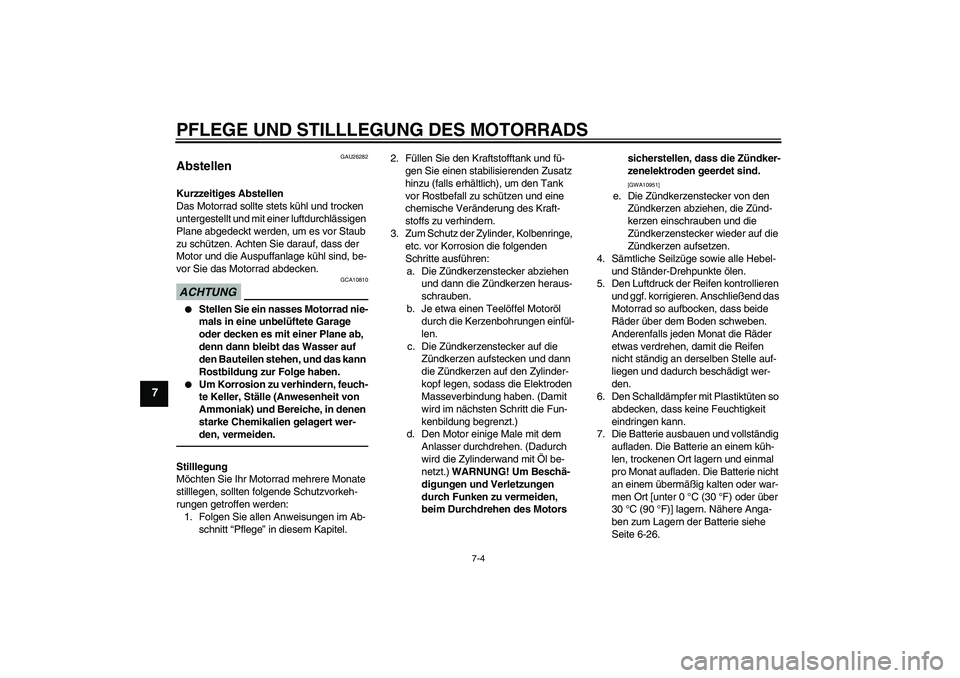

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
7
GAU26282
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen. Achten Sie darauf, dass der
Motor und die Auspuffanlage kühl sind, be-
vor Sie das Motorrad abdecken.ACHTUNG
GCA10810
Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.
Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenringe,
etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen
und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl
durch die Kerzenbohrungen einfül-
len.
c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors sicherstellen, dass die Zündker-
zenelektroden geerdet sind.
[GWA10951]
e. Die Zündkerzenstecker von den
Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-26.
U11CG4G0.book Page 4 Friday, December 3, 2010 9:24 AM
Page 83 of 92

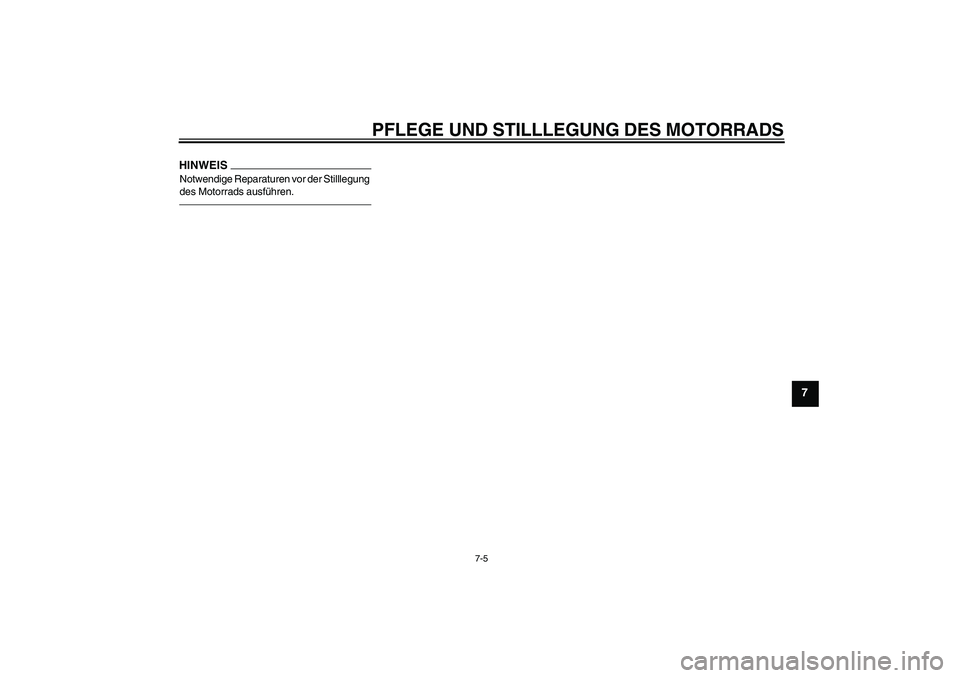

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-5
7
HINWEISNotwendige Reparaturen vor der Stilllegung
des Motorrads ausführen.
U11CG4G0.book Page 5 Friday, December 3, 2010 9:24 AM
Page 84 of 92

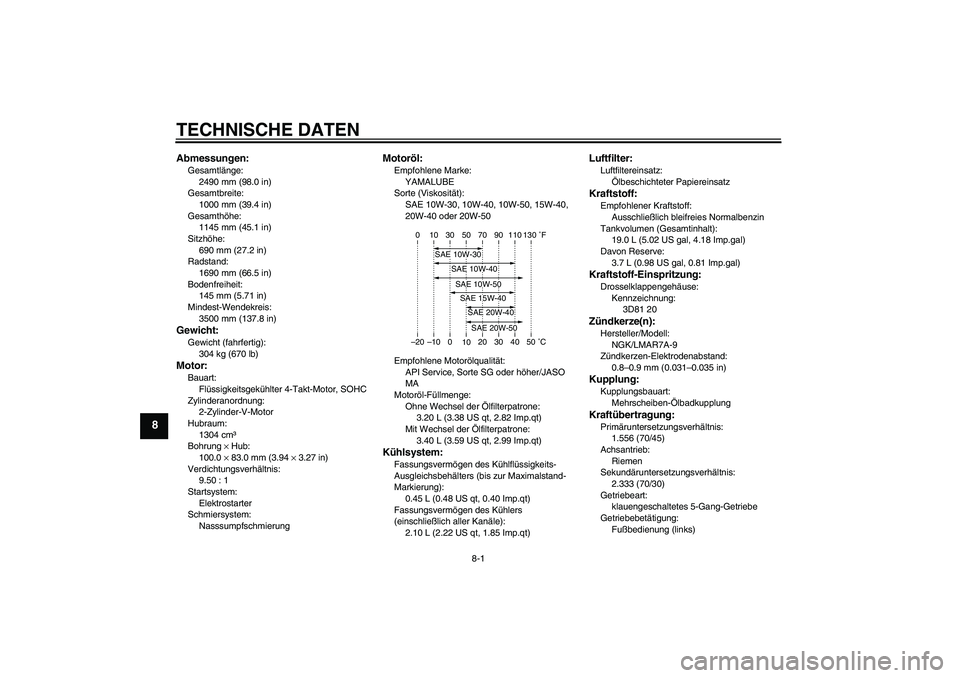

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2490 mm (98.0 in)
Gesamtbreite:
1000 mm (39.4 in)
Gesamthöhe:
1145 mm (45.1 in)
Sitzhöhe:
690 mm (27.2 in)
Radstand:
1690 mm (66.5 in)
Bodenfreiheit:
145 mm (5.71 in)
Mindest-Wendekreis:
3500 mm (137.8 in)Gewicht:Gewicht (fahrfertig):
304 kg (670 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
2-Zylinder-V-Motor
Hubraum:
1304 cm³
Bohrung × Hub:
100.0 × 83.0 mm (3.94 × 3.27 in)
Verdichtungsverhältnis:
9.50 : 1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
3.20 L (3.38 US qt, 2.82 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
3.40 L (3.59 US qt, 2.99 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.45 L (0.48 US qt, 0.40 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.10 L (2.22 US qt, 1.85 Imp.qt)
Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
19.0 L (5.02 US gal, 4.18 Imp.gal)
Davon Reserve:
3.7 L (0.98 US gal, 0.81 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung:
3D81 20Zündkerze(n):Hersteller/Modell:
NGK/LMAR7A-9
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsverhältnis:
1.556 (70/45)
Achsantrieb:
Riemen
Sekundäruntersetzungsverhältnis:
2.333 (70/30)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U11CG4G0.book Page 1 Friday, December 3, 2010 9:24 AM
Page 85 of 92

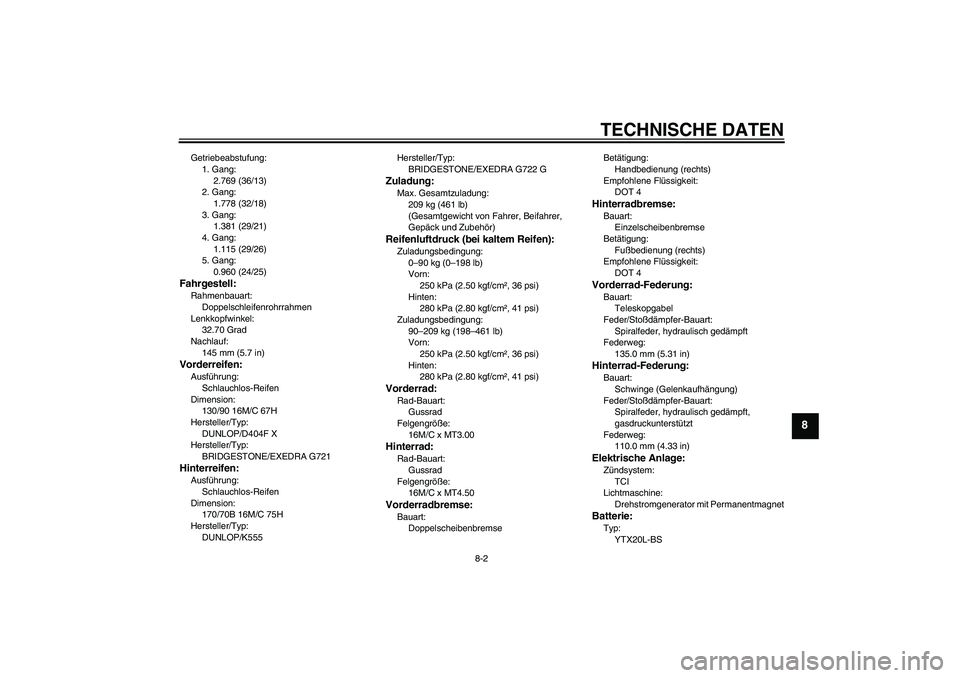

TECHNISCHE DATEN
8-2
8
Getriebeabstufung:
1. Gang:
2.769 (36/13)
2. Gang:
1.778 (32/18)
3. Gang:
1.381 (29/21)
4. Gang:
1.115 (29/26)
5. Gang:
0.960 (24/25)Fahrgestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel:
32.70 Grad
Nachlauf:
145 mm (5.7 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
130/90 16M/C 67H
Hersteller/Typ:
DUNLOP/D404F X
Hersteller/Typ:
BRIDGESTONE/EXEDRA G721Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
170/70B 16M/C 75H
Hersteller/Typ:
DUNLOP/K555Hersteller/Typ:
BRIDGESTONE/EXEDRA G722 G
Zuladung:Max. Gesamtzuladung:
209 kg (461 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
280 kPa (2.80 kgf/cm², 41 psi)
Zuladungsbedingung:
90–209 kg (198–461 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
280 kPa (2.80 kgf/cm², 41 psi)Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
16M/C x MT3.00Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
16M/C x MT4.50Vorderradbremse:Bauart:
DoppelscheibenbremseBetätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
135.0 mm (5.31 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
110.0 mm (4.33 in)Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTX20L-BS
U11CG4G0.book Page 2 Friday, December 3, 2010 9:24 AM
Page 86 of 92

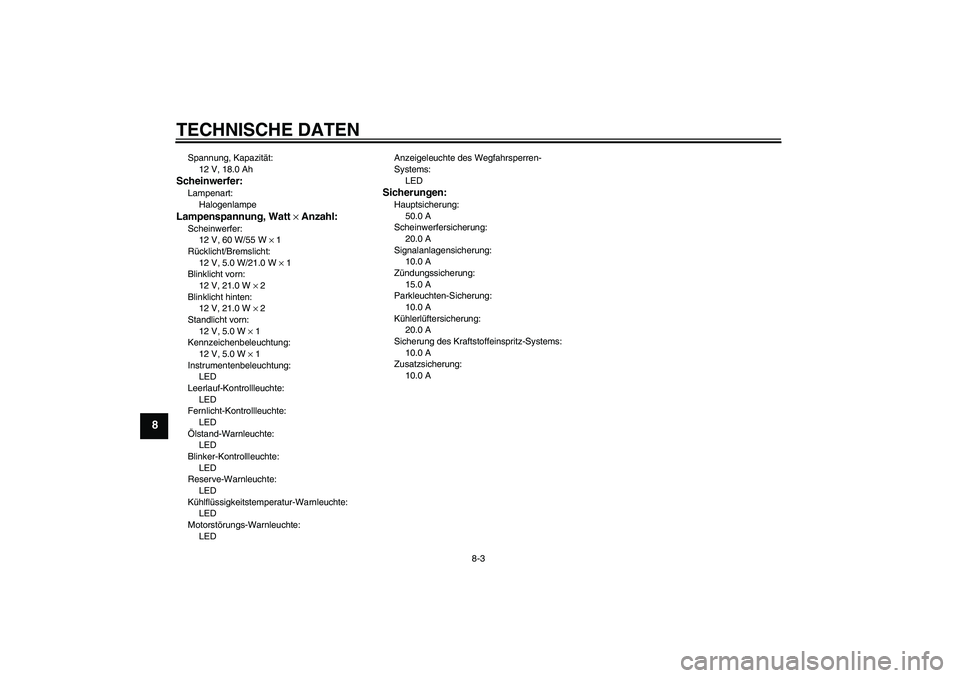

TECHNISCHE DATEN
8-3
8
Spannung, Kapazität:
12 V, 18.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 21.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LEDAnzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
15.0 A
Parkleuchten-Sicherung:
10.0 A
Kühlerlüftersicherung:
20.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Zusatzsicherung:
10.0 A
U11CG4G0.book Page 3 Friday, December 3, 2010 9:24 AM
Page 87 of 92

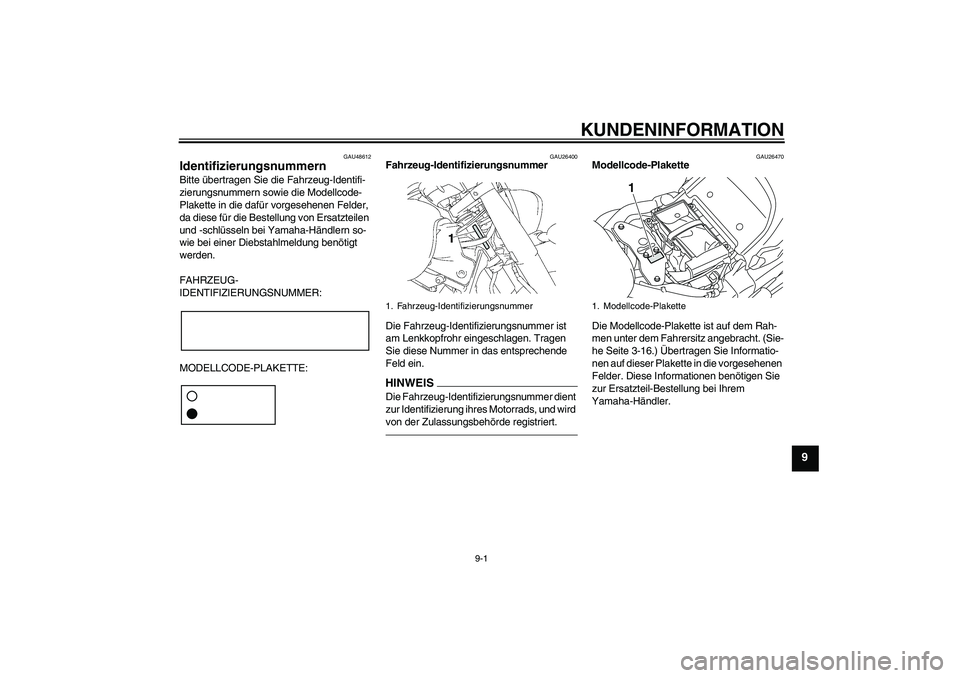

KUNDENINFORMATION
9-1
9
GAU48612
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26470
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-16.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1. Modellcode-Plakette
1
U11CG4G0.book Page 1 Friday, December 3, 2010 9:24 AM
Page 88 of 92

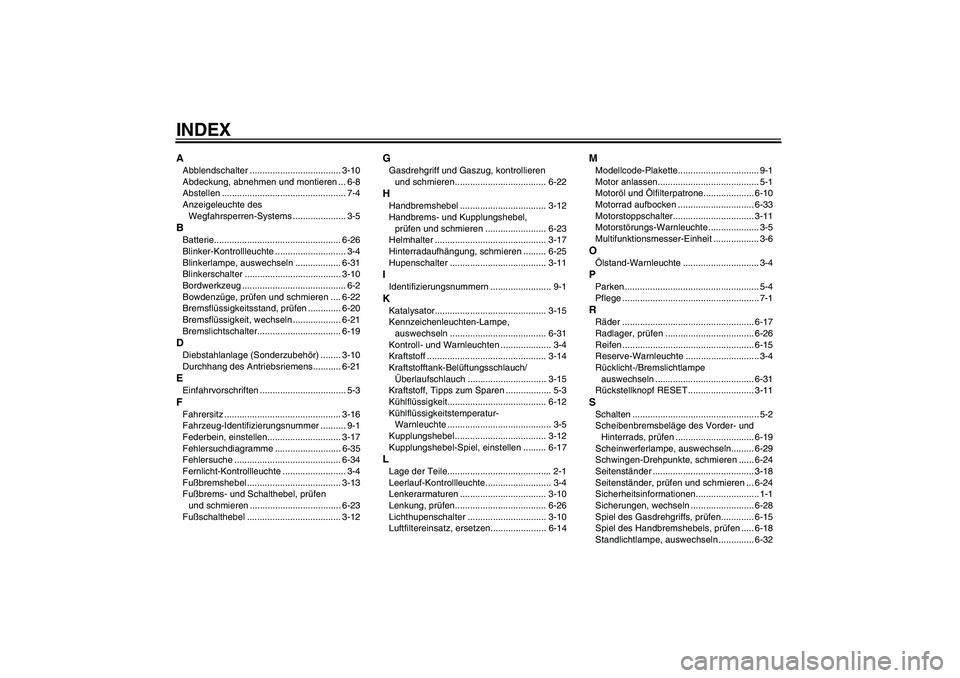

INDEXAAbblendschalter .................................... 3-10
Abdeckung, abnehmen und montieren ... 6-8
Abstellen ................................................. 7-4
Anzeigeleuchte des
Wegfahrsperren-Systems ..................... 3-5BBatterie.................................................. 6-26
Blinker-Kontrollleuchte ............................ 3-4
Blinkerlampe, auswechseln .................. 6-31
Blinkerschalter ...................................... 3-10
Bordwerkzeug ......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-22
Bremsflüssigkeitsstand, prüfen ............. 6-20
Bremsflüssigkeit, wechseln ................... 6-21
Bremslichtschalter................................. 6-19DDiebstahlanlage (Sonderzubehör) ........ 3-10
Durchhang des Antriebsriemens........... 6-21EEinfahrvorschriften .................................. 5-3FFahrersitz .............................................. 3-16
Fahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-17
Fehlersuchdiagramme .......................... 6-35
Fehlersuche .......................................... 6-34
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel ..................................... 3-13
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-23
Fußschalthebel ..................................... 3-12
GGasdrehgriff und Gaszug, kontrollieren
und schmieren.................................... 6-22HHandbremshebel .................................. 3-12
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-23
Helmhalter ............................................ 3-17
Hinterradaufhängung, schmieren ......... 6-25
Hupenschalter ...................................... 3-11IIdentifizierungsnummern ........................ 9-1KKatalysator............................................ 3-15
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-31
Kontroll- und Warnleuchten .................... 3-4
Kraftstoff ............................................... 3-14
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ............................... 3-15
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-12
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-5
Kupplungshebel .................................... 3-12
Kupplungshebel-Spiel, einstellen ......... 6-17LLage der Teile......................................... 2-1
Leerlauf-Kontrollleuchte.......................... 3-4
Lenkerarmaturen .................................. 3-10
Lenkung, prüfen.................................... 6-26
Lichthupenschalter ............................... 3-10
Luftfiltereinsatz, ersetzen...................... 6-14
MModellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone.................... 6-10
Motorrad aufbocken .............................. 6-33
Motorstoppschalter................................ 3-11
Motorstörungs-Warnleuchte .................... 3-5
Multifunktionsmesser-Einheit .................. 3-6OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-17
Radlager, prüfen ................................... 6-26
Reifen .................................................... 6-15
Reserve-Warnleuchte ............................. 3-4
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-31
Rückstellknopf RESET .......................... 3-11SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ............................... 6-19
Scheinwerferlampe, auswechseln......... 6-29
Schwingen-Drehpunkte, schmieren ...... 6-24
Seitenständer ........................................ 3-18
Seitenständer, prüfen und schmieren ... 6-24
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-28
Spiel des Gasdrehgriffs, prüfen............. 6-15
Spiel des Handbremshebels, prüfen ..... 6-18
Standlichtlampe, auswechseln .............. 6-32
U11CG4G0.book Page 1 Friday, December 3, 2010 9:24 AM
Page 89 of 92

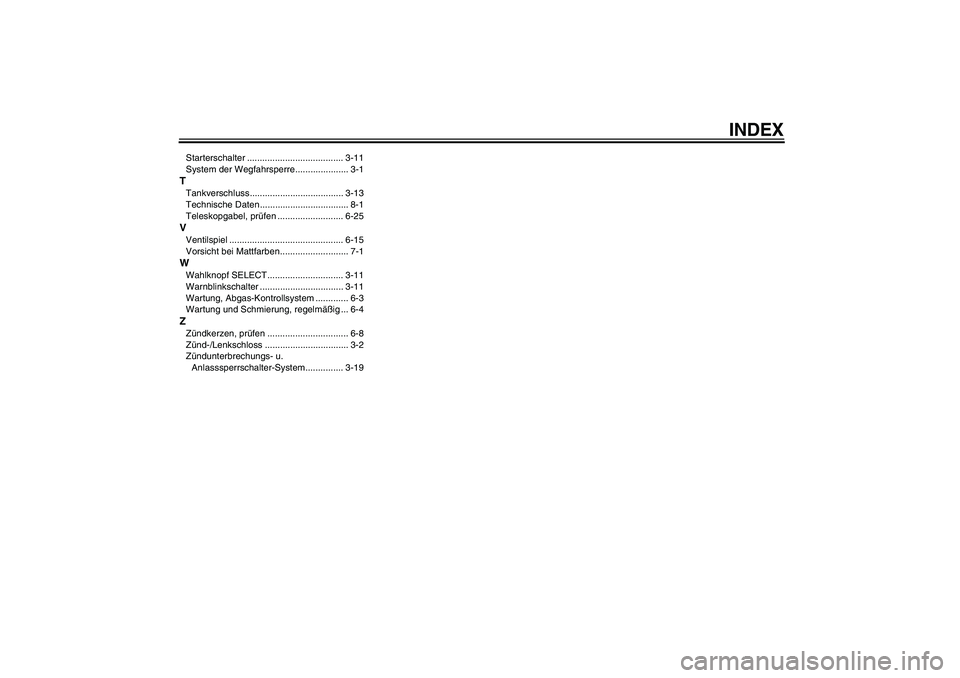

INDEX
Starterschalter ...................................... 3-11
System der Wegfahrsperre..................... 3-1TTankverschluss..................................... 3-13
Technische Daten................................... 8-1
Teleskopgabel, prüfen .......................... 6-25VVentilspiel ............................................. 6-15
Vorsicht bei Mattfarben........................... 7-1WWahlknopf SELECT.............................. 3-11
Warnblinkschalter ................................. 3-11
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerzen, prüfen ................................ 6-8
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-19
U11CG4G0.book Page 2 Friday, December 3, 2010 9:24 AM
Page 90 of 92
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
