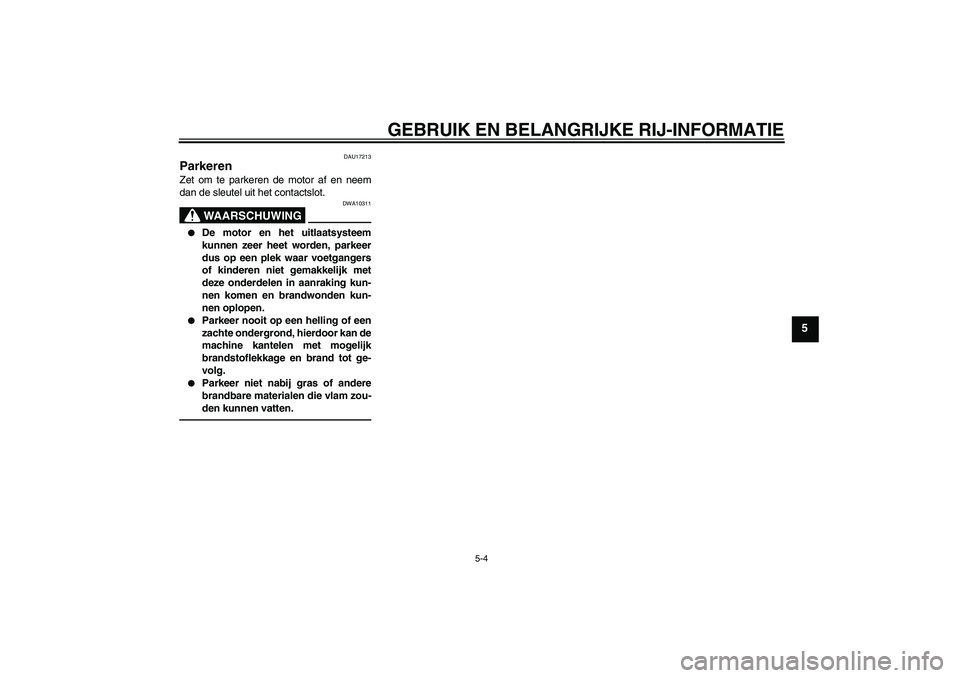

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-4
5
DAU17213
Parkeren Zet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10311


De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen en brandwonden kun-
nen oplopen.


Parkeer nooit op een helling of een
zachte ondergrond, hierdoor kan de
machine kantelen met mogelijk
brandstoflekkage en brand tot ge-
volg.


Parkeer niet nabij gras of andere
brandbare materialen die vlam zou-
den kunnen vatten.
U11CD4D0.book Page 4 Friday, December 3, 2010 11:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-1
6
DAU17243
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u er-
voor dat uw machine in zo veilig en efficiënt
mogelijke conditie blijft. De eigenaar/be-
stuurder van de machine is verplicht de op-
timale veiligheid te waarborgen. Op de
volgende pagina’s wordt de belangrijkste in-
formatie met betrekking tot inspecties, af-
stellingen en smeerbeurten gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn onder
normale rijcondities. Het is echter mogelijk
dat de intervalperioden voor onderhoud
moeten worden verkort afhankelijk van het
weer, het terrein, de geografische locatie en
individueel gebruik.
WAARSCHUWING
DWA10321
Het niet of onjuist uitvoeren van onder-
houd aan de machine vergroot het risico
op letsel of overlijden tijdens het uitvoe-
ren van onderhoud of het rijden met de
machine. Als u niet bekend bent met
voertuigonderhoud, laat het onderhoud
dan uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15121
Zet voor het uitvoeren van onderhoud de
motor af tenzij anders aangegeven.

Een draaiende motor heeft bewe-
gende delen die lichaamsdelen of
kleding kunnen grijpen en elektri-
sche onderdelen die schokken of
brand kunnen veroorzaken.


Het laten draaien van de motor tij-
dens het uitvoeren van onderhoud
kan leiden tot oogletsel, brandwon-
den, brand of koolmonoxidevergif-
tiging, mogelijk met de dood tot
gevolg. Zie pagina 1-1 voor meer in-
formatie over koolmonoxide.WAARSCHUWING
DWA15460
Remschijven, -klauwen, -trommels en
-voeringen kunnen tijdens het gebruik
zeer heet worden. Laat onderdelen van
het remsysteem afkoelen alvorens deze
aan te raken.
DAU17302
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onder-
houdsschema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
U11CD4D0.book Page 1 Friday, December 3, 2010 11:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-2
6
DAU17361

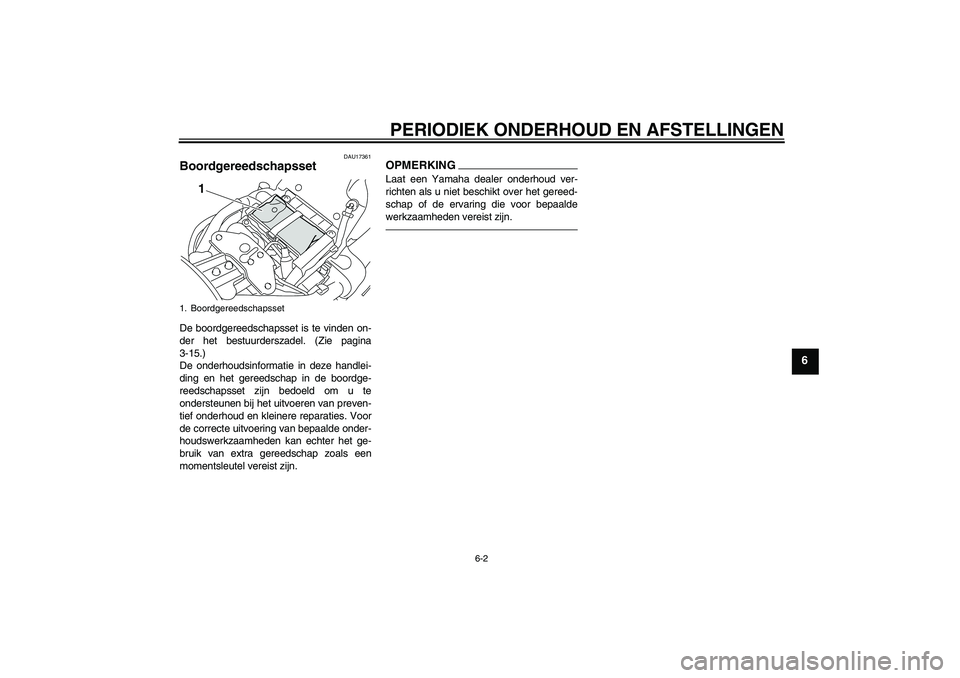

Boordgereedschapsset De boordgereedschapsset is te vinden on-
der het bestuurderszadel. (Zie pagina
3-15.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Voor
de correcte uitvoering van bepaalde onder-
houdswerkzaamheden kan echter het ge-
bruik van extra gereedschap zoals een
momentsleutel vereist zijn.
OPMERKINGLaat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn.
1. Boordgereedschapsset
1
U11CD4D0.book Page 2 Friday, December 3, 2010 11:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-3
6

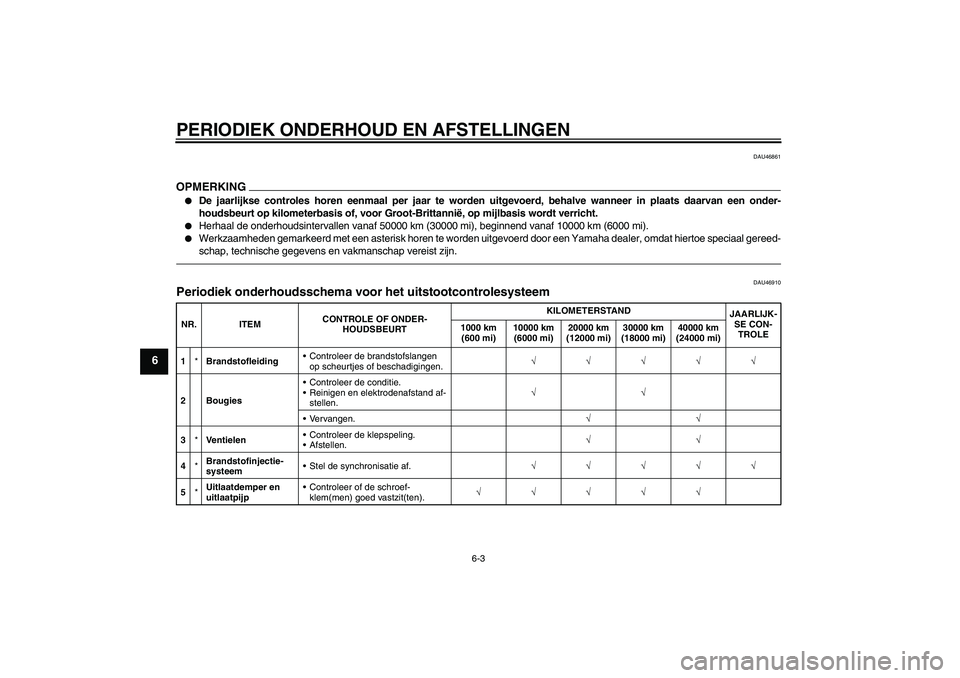

DAU46861
OPMERKING

De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis of, voor Groot-Brittannië, op mijlbasis wordt verricht.


Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).


Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal gereed-
schap, technische gegevens en vakmanschap vereist zijn.
DAU46910
Periodiek onderhoudsschema voor het uitstootcontrolesysteem NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*BrandstofleidingControleer de brandstofslangen
op scheurtjes of beschadigingen.√√√√√
2 BougiesControleer de conditie.
Reinigen en elektrodenafstand af-
stellen.√√
Vervangen.√√
3*Ve n tie l e nControleer de klepspeling.
Afstellen.√√
4*Brandstofinjectie-
systeemStel de synchronisatie af.√√√√√
5*Uitlaatdemper en
uitlaatpijpControleer of de schroef-
klem(men) goed vastzit(ten).√√√√√
U11CD4D0.book Page 3 Friday, December 3, 2010 11:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-4
6

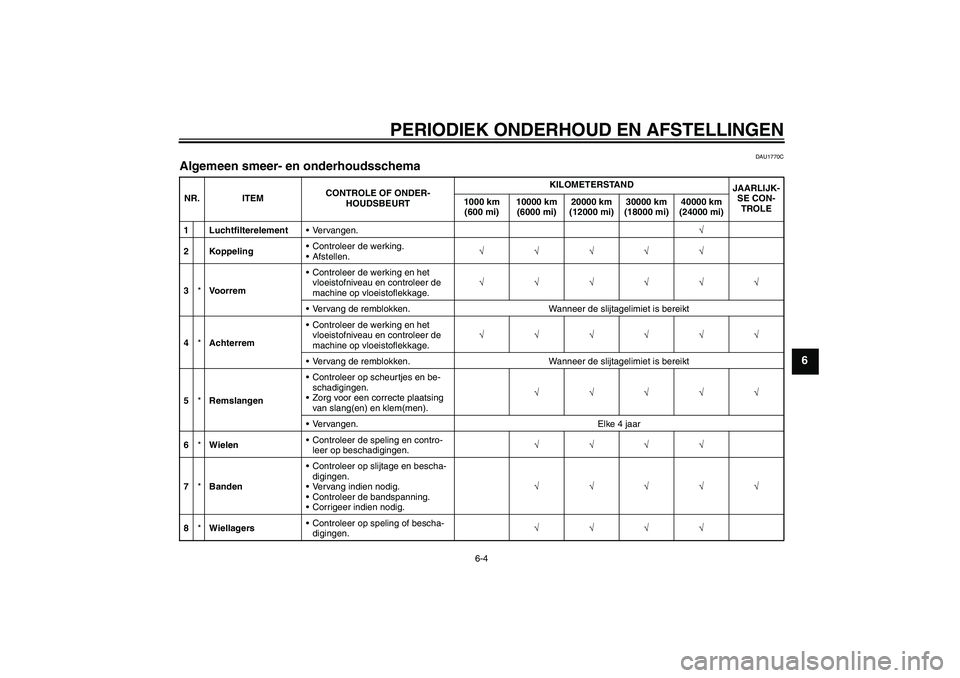

DAU1770C
Algemeen smeer- en onderhoudsschema NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1 LuchtfilterelementVervangen.√
2 KoppelingControleer de werking.
Afstellen.√√√√√
3*VoorremControleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.√√√√√√
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
4*AchterremControleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.√√√√√√
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
5*RemslangenControleer op scheurtjes en be-
schadigingen.
Zorg voor een correcte plaatsing
van slang(en) en klem(men).√√√√√
Vervangen. Elke 4 jaar
6*WielenControleer de speling en contro-
leer op beschadigingen.√√√√
7*BandenControleer op slijtage en bescha-
digingen.
Vervang indien nodig.
Controleer de bandspanning.
Corrigeer indien nodig.√√√√√
8*WiellagersControleer op speling of bescha-
digingen.√√√√
U11CD4D0.book Page 4 Friday, December 3, 2010 11:06 AM

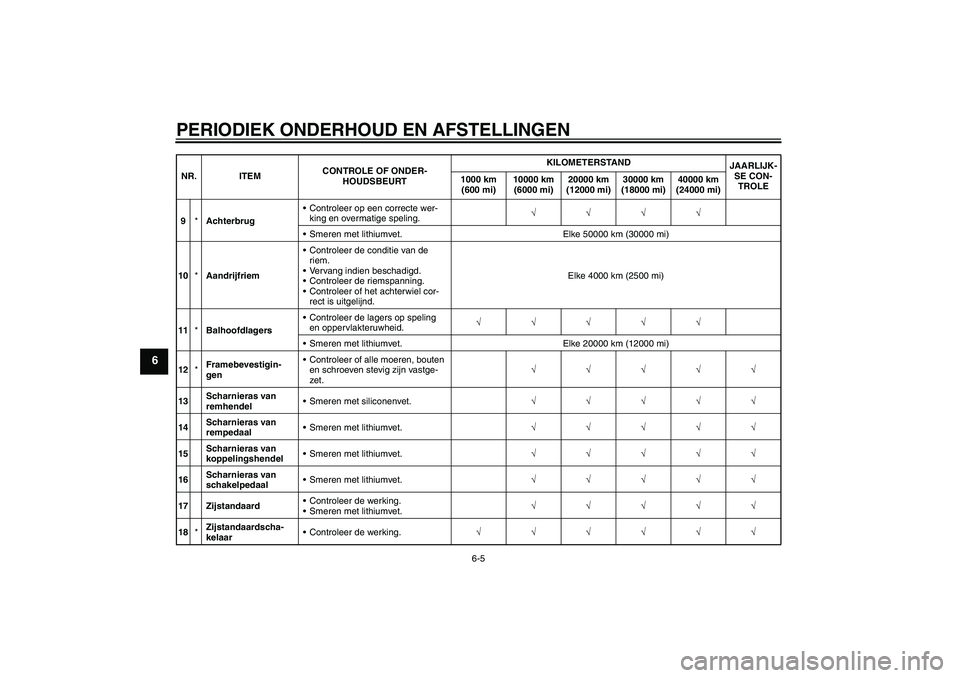

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-5
6
9*AchterbrugControleer op een correcte wer-
king en overmatige speling.√√√√
Smeren met lithiumvet. Elke 50000 km (30000 mi)
10*AandrijfriemControleer de conditie van de
riem.
Vervang indien beschadigd.
Controleer de riemspanning.
Controleer of het achterwiel cor-
rect is uitgelijnd.Elke 4000 km (2500 mi)
11*BalhoofdlagersControleer de lagers op speling
en oppervlakteruwheid.√√√√√
Smeren met lithiumvet. Elke 20000 km (12000 mi)
12*Framebevestigin-
genControleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet.√√√√√
13Scharnieras van
remhendelSmeren met siliconenvet.√√√√√
14Scharnieras van
rempedaalSmeren met lithiumvet.√√√√√
15Scharnieras van
koppelingshendelSmeren met lithiumvet.√√√√√
16Scharnieras van
schakelpedaalSmeren met lithiumvet.√√√√√
17 ZijstandaardControleer de werking.
Smeren met lithiumvet.√√√√√
18*Zijstandaardscha-
kelaarControleer de werking.√√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U11CD4D0.book Page 5 Friday, December 3, 2010 11:06 AM

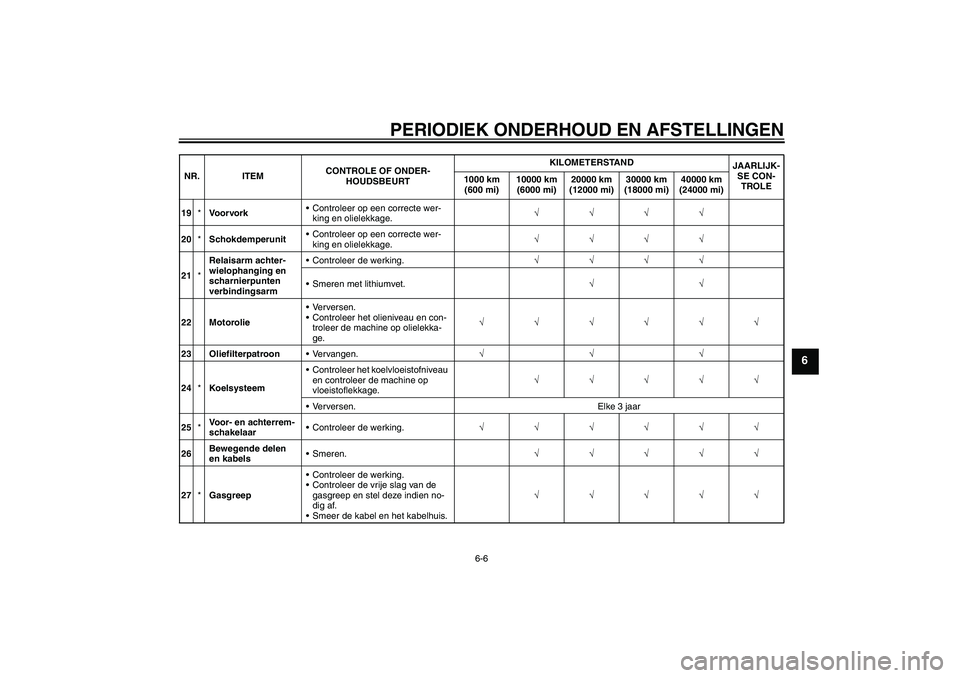

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-6
6
19*Vo o r v o r kControleer op een correcte wer-
king en olielekkage.√√√√
20*SchokdemperunitControleer op een correcte wer-
king en olielekkage.√√√√
21*Relaisarm achter-
wielophanging en
scharnierpunten
verbindingsarmControleer de werking.√√√√
Smeren met lithiumvet.√√
22 MotorolieVerversen.
Controleer het olieniveau en con-
troleer de machine op olielekka-
ge.√√√√√√
23 OliefilterpatroonVervangen.√√√
24*KoelsysteemControleer het koelvloeistofniveau
en controleer de machine op
vloeistoflekkage.√√√√√
Verversen. Elke 3 jaar
25*Voor- en achterrem-
schakelaarControleer de werking.√√√√√√
26Bewegende delen
en kabelsSmeren.√√√√√
27*GasgreepControleer de werking.
Controleer de vrije slag van de
gasgreep en stel deze indien no-
dig af.
Smeer de kabel en het kabelhuis.√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U11CD4D0.book Page 6 Friday, December 3, 2010 11:06 AM

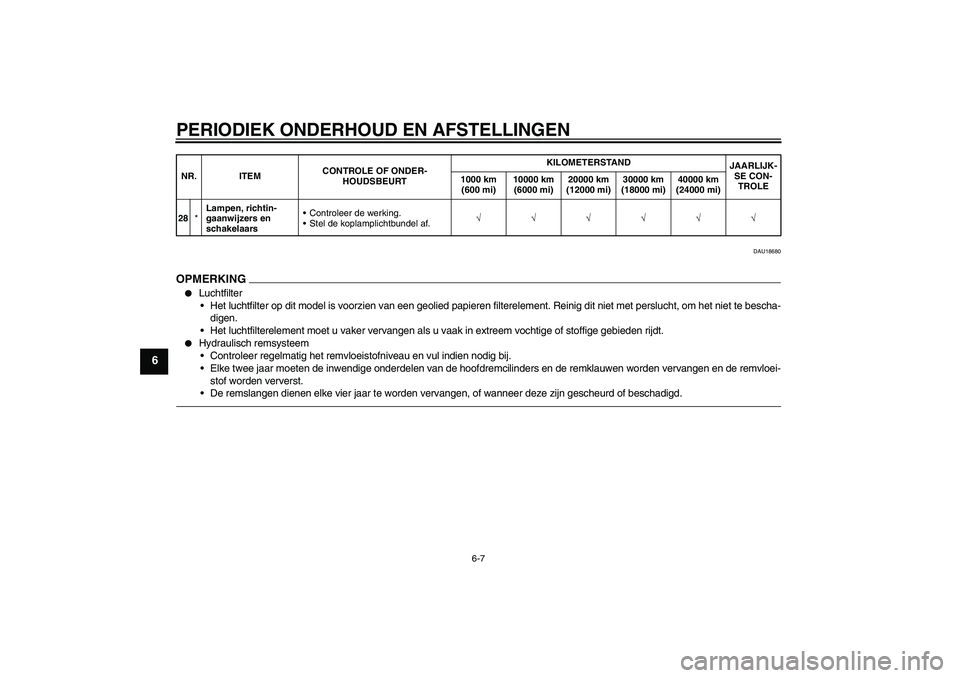

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-7
6
DAU18680
OPMERKIN
G


Luchtfilter
Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht, om het niet te bescha-
digen.
Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.


Hydraulisch remsysteem
Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst.
De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.
28*Lampen, richtin-
gaanwijzers en
schakelaarsControleer de werking.
Stel de koplamplichtbundel af.√√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U11CD4D0.book Page 7 Friday, December 3, 2010 11:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-8
6
DAU18751
Het framepaneel verwijderen en
aanbrengen Bij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moet het afgebeelde
paneel worden verwijderd. Neem deze pa-
ragraaf door telkens wanneer het paneel
moet worden verwijderd of aangebracht.
DAU48560
Paneel A
Om het paneel te verwijderenVerwijder de drukclip en trek daarna het pa-
neel los zoals afgebeeld.Om het paneel aan te brengen
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de drukclip aan.
DAU42431
Controleren van de bougies De bougies zijn belangrijke onderdelen van
de motor die gemakkelijk kunnen worden
gecontroleerd. Omdat door verhitting en
neerslag bougies altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd in
het periodieke smeer- en onderhoudssche-
ma. De conditie van de bougies kan daar-
naast veel duidelijk maken over de conditie
van de motor.
Een bougie verwijderen
1. Verwijder de desbetreffende bougie-
kap (rechtsachter of linksvoor) door de
bouten te verwijderen.
2. Verwijder de bougiedop.
1. Paneel A
1
1. Paneel A
2. Drukclip
1. Paneel A
1
2
1
1. Bougiekap
2. Bout
U11CD4D0.book Page 8 Friday, December 3, 2010 11:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-9
6
3. Verwijder de bougie zoals weergege-
ven, met de bougiesleutel van de extra
gereedschapsset, die apart is meege-
leverd bij de aankoop van de machine.Controleren van de bougies
1. Kijk of op elke bougie de porseleinen
isolator rond de centrale elektrode licht
tot gemiddeld bruin verkleurd is (de
ideale kleur als normaal met het voer-
tuig wordt gereden).
2. Controleer of alle bougies in de motor
dezelfde kleur hebben.
OPMERKIN
G
Wanneer een bougie een heel andere kleur
vertoont, werkt de motor mogelijk niet naar
behoren. Probeer dergelijke problemen niet
zelf vast te stellen. Laat in plaats daarvan
uw machine nakijken door een Yamaha
dealer.3. Controleer bij elke bougie of de elek-
troden zijn afgesleten en let op over-
matige koolaanslag of andere
neerslag. Vervang indien nodig.
4. Meet de elektrodenafstand met een
draadvoelmaat. Stel de afstand indien
nodig af volgens de specificatie.Een bougie aanbrengen
1. Reinig het oppervlak van de bougie-
pakking en het pasvlak en verwijder
eventueel vuil uit de schroefdraad van
de bougie.
2. Breng de bougie aan met behulp van
de bougiesleutel en zet vast met het
correcte aanhaalmoment.
1. Bougiedop
1. Bougiesleutel
1
Voorgeschreven bougie:
NGK/LMAR7A-9
1. ElektrodenafstandElektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment:
Bougie:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U11CD4D0.book Page 9 Friday, December 3, 2010 11:06 AM
