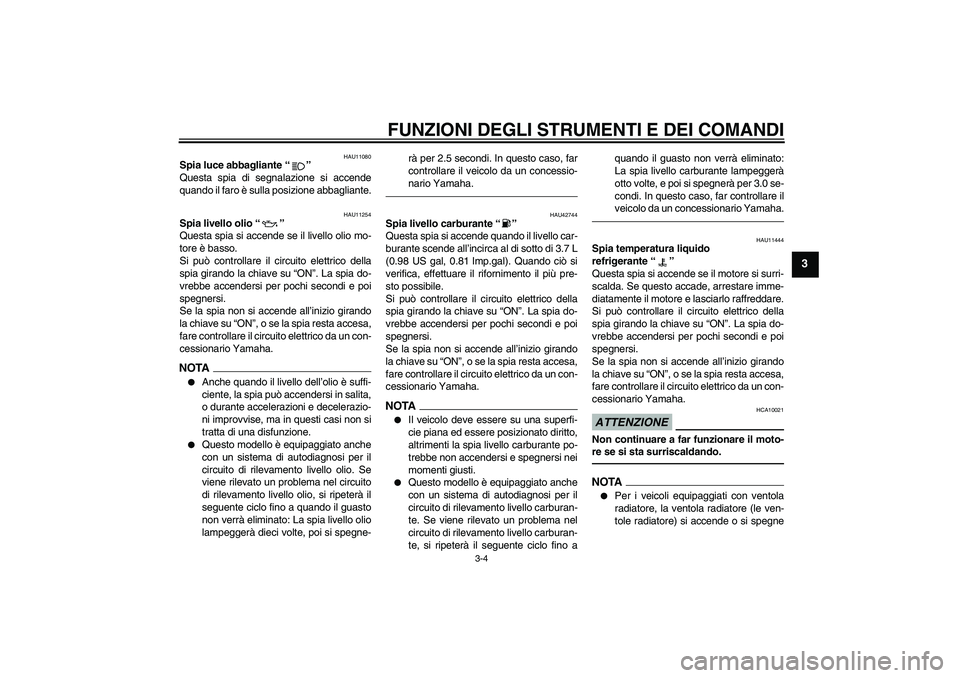

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11080
Spia luce abbagliante“”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11254
Spia livello olio“”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.NOTA

Anche quando il livello dell’olio è suffi-
ciente, la spia può accendersi in salita,
o durante accelerazioni e decelerazio-
ni improvvise, ma in questi casi non si
tratta di una disfunzione.


Questo modello è equipaggiato anche
con un sistema di autodiagnosi per il
circuito di rilevamento livello olio. Se
viene rilevato un problema nel circuito
di rilevamento livello olio, si ripeterà il
seguente ciclo fino a quando il guasto
non verrà eliminato: La spia livello olio
lampeggerà dieci volte, poi si spegne-rà per 2.5 secondi. In questo caso, far
controllare il veicolo da un concessio-
nario Yamaha.
HAU42744
Spia livello carburante“”
Questa spia si accende quando il livello car-
burante scende all’incirca al di sotto di 3.7 L
(0.98 US gal, 0.81 Imp.gal). Quando ciò si
verifica, effettuare il rifornimento il più pre-
sto possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.NOTA

Il veicolo deve essere su una superfi-
cie piana ed essere posizionato diritto,
altrimenti la spia livello carburante po-
trebbe non accendersi e spegnersi nei
momenti giusti.


Questo modello è equipaggiato anche
con un sistema di autodiagnosi per il
circuito di rilevamento livello carburan-
te. Se viene rilevato un problema nel
circuito di rilevamento livello carburan-
te, si ripeterà il seguente ciclo fino aquando il guasto non verrà eliminato:
La spia livello carburante lampeggerà
otto volte, e poi si spegnerà per 3.0 se-
condi. In questo caso, far controllare il
veicolo da un concessionario Yamaha.
HAU11444
Spia temperatura liquido
refrigerante“”
Questa spia si accende se il motore si surri-
scalda. Se questo accade, arrestare imme-
diatamente il motore e lasciarlo raffreddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-
re se si sta surriscaldando.NOTA

Per i veicoli equipaggiati con ventola
radiatore, la ventola radiatore (le ven-
tole radiatore) si accende o si spegne
U11CH4H0.book Page 4 Friday, December 3, 2010 10:09 AM

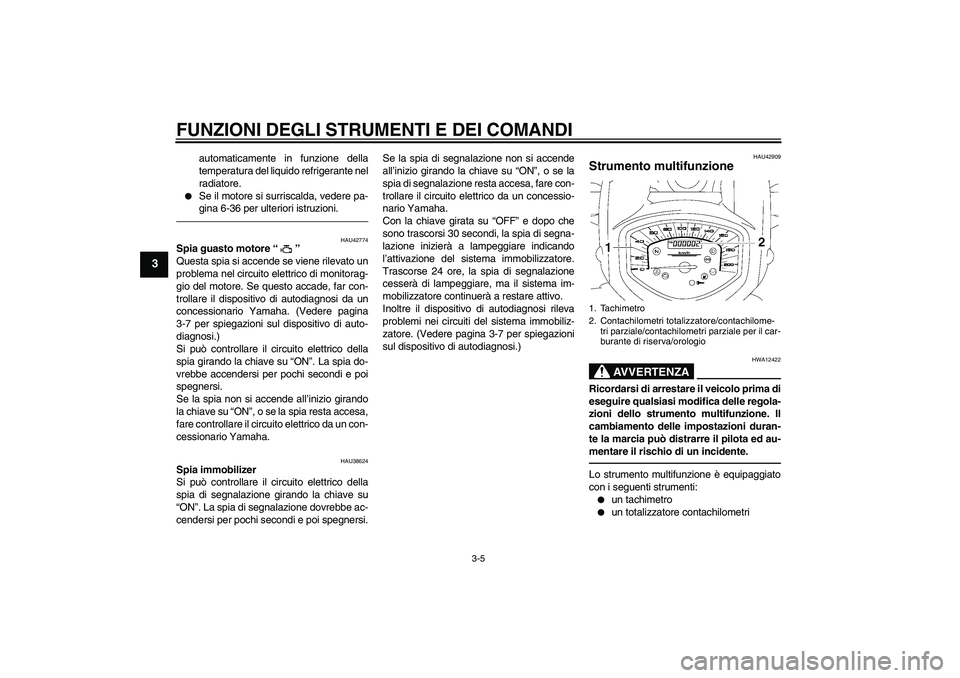

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
automaticamente in funzione della
temperatura del liquido refrigerante nel
radiatore.


Se il motore si surriscalda, vedere pa-
gina 6-36 per ulteriori istruzioni.
HAU42774
Spia guasto motore“”
Questa spia si accende se viene rilevato un
problema nel circuito elettrico di monitorag-
gio del motore. Se questo accade, far con-
trollare il dispositivo di autodiagnosi da un
concessionario Yamaha. (Vedere pagina
3-7 per spiegazioni sul dispositivo di auto-
diagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU38624
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore. (Vedere pagina 3-7 per spiegazioni
sul dispositivo di autodiagnosi.)
HAU42909
Strumento multifunzione
AVVERTENZA
HWA12422
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle regola-
zioni dello strumento multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-
mentare il rischio di un incidente.Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:

un tachimetro


un totalizzatore contachilometri
1. Tachimetro
2. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva/orologio
U11CH4H0.book Page 5 Friday, December 3, 2010 10:09 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU42632
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.NOTA

Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.


Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigerante.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere il pannello A. (Vedere pagina
6-8.)
4. Togliere il tappo serbatoio liquido refri-
gerante, aggiungere liquido refrigeran-
te fino al riferimento livello max., e poi
installare il tappo del serbatoio.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è caldo.
[HWA15161]
ATTENZIONE: Se non si di-
spone di liquido refrigerante, utiliz-
zare al suo posto acqua distillata o
acqua del rubinetto non calcarea.
Non utilizzare acqua calcarea o sa-
lata, in quanto sono dannose per ilmotore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla
con refrigerante al più presto possi-
bile, altrimenti l’impianto di raffred-
damento non sarebbe protetto dal
gelo e dalla corrosione. Se si è ag-
giunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altrimenti
l’efficacia del liquido refrigerante si
riduce.
[HCA10472]
5. Installare il pannello.
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo serbatoio liquido refrigeranteCapacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.45 L (0.48 US qt, 0.40 Imp.qt)
1
U11CH4H0.book Page 13 Friday, December 3, 2010 10:09 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
NOTAAccertarsi che il tubo sfiato del serbatoio li-
quido refrigerante sia posato correttamente
attraverso la guida.
HAU33031
Cambio del liquido refrigerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di toglie-
re il tappo radiatore quando il motore è
caldo.
[HWA10381]HAU42442
Sostituzione elemento filtrante Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si percorrono
zone molto umide o polverose.
1. Togliere il coperchio cassa filtro to-
gliendo i bulloni.
2. Estrarre l’elemento filtrante.3. Inserire un nuovo elemento filtrante
nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella cassa filtro. Non si deve mai
far funzionare il motore senza l’ele-
mento del filtro dell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilindro (i cilindri) potrebbero usu-
rarsi eccessivamente.
[HCA10481]
4. Installare il coperchio cassa filtro in-
stallando i bulloni.
1. Guida
2. Tubo sfiato del serbatoio liquido refrigerante
12
1. Coperchio della scatola del filtro dell’aria
2. Bullone
1. Elemento del filtro dell’aria
U11CH4H0.book Page 14 Friday, December 3, 2010 10:09 AM

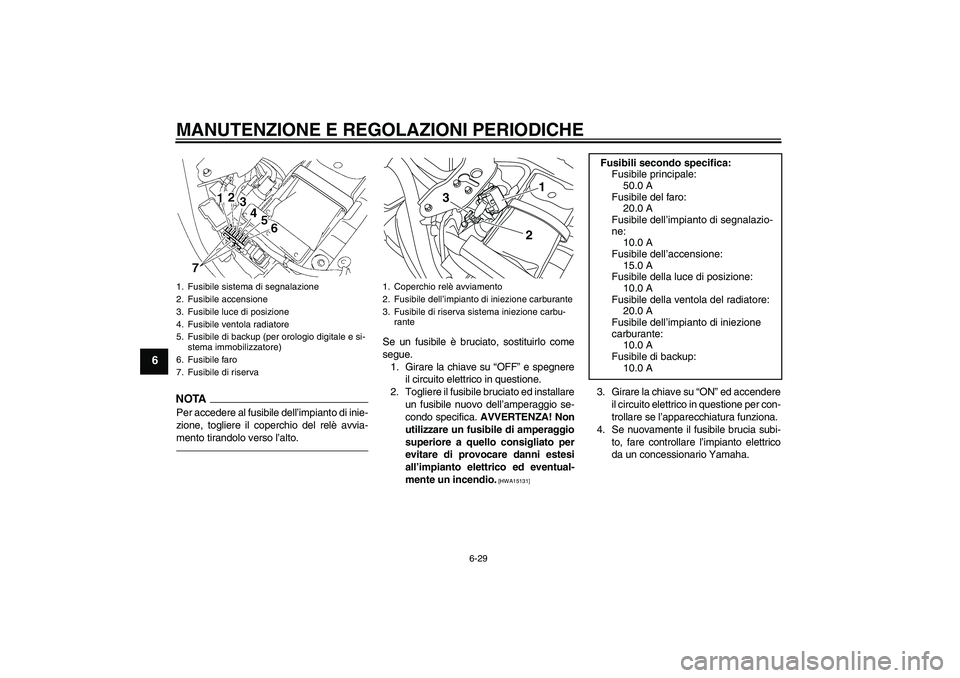

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
6
NOTA
Per accedere al fusibile dell’impianto di inie-
zione, togliere il coperchio del relè avvia-
mento tirandolo verso l’alto.
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per
evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15131]
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura funziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
1. Fusibile sistema di segnalazione
2. Fusibile accensione
3. Fusibile luce di posizione
4. Fusibile ventola radiatore
5. Fusibile di backup (per orologio digitale e si-
stema immobilizzatore)
6. Fusibile faro
7. Fusibile di riserva
1. Coperchio relè avviamento
2. Fusibile dell’impianto di iniezione carburante
3. Fusibile di riserva sistema iniezione carbu-
rante
21
3
Fusibili secondo specifica:
Fusibile principale:
50.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile della luce di posizione:
10.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile dell’impianto di iniezione
carburante:
10.0 A
Fusibile di backup:
10.0 A
U11CH4H0.book Page 29 Friday, December 3, 2010 10:09 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-37
6
Surriscaldamento del motore
AVVERTENZA
HWAT1040


Non togliere il tappo radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire sot-
to pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.


Mettere un panno spesso, come un asciugamano, sul tappo radiatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione residua di fuoriuscire. Quando cessa il sibilo, premere il tappo mentre lo si gira in sen-
so antiorario, e poi toglierlo.
NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca al
più presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U11CH4H0.book Page 37 Friday, December 3, 2010 10:09 AM

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2490 mm (98.0 in)
Larghezza totale:
1000 mm (39.4 in)
Altezza totale:
1145 mm (45.1 in)
Altezza alla sella:
690 mm (27.2 in)
Passo:
1690 mm (66.5 in)
Distanza da terra:
145 mm (5.71 in)
Raggio minimo di sterzata:
3500 mm (137.8 in)Peso:Peso in ordine di marcia:
304 kg (670 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, monoalbero a
camme in testa SOHC
Disposizione dei cilindri:
2 cilindri, a V
Cilindrata:
1304 cm³
Alesaggio × corsa:
100.0 × 83.0 mm (3.94 × 3.27 in)
Rapporto di compressione:
9.50 : 1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Marca consigliata:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oppure 20W-50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
3.20 L (3.38 US qt, 2.82 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
3.40 L (3.59 US qt, 2.99 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.45 L (0.48 US qt, 0.40 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
2.10 L (2.22 US qt, 1.85 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
19.0 L (5.02 US gal, 4.18 Imp.gal)
Quantità di riserva carburante:
3.7 L (0.98 US gal, 0.81 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione:
3D81 20Candela/-e:Produttore/modello:
NGK/LMAR7A-9
Distanza elettrodi:
0.8–0.9 mm (0.031–0.035 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:
1.556 (70/45)
Trasmissione finale:
A cinghia
Rapporto di riduzione secondaria:
2.333 (70/30)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U11CH4H0.book Page 1 Friday, December 3, 2010 10:09 AM

CARATTERISTICHE TECNICHE
8-3
8
Tensione, capacità:
12 V, 18.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 21.0 W × 2
Indicatore di direzione posteriore:
12 V, 21.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 1
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LEDSpia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile della luce di posizione:
10.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile dell’impianto di iniezione carburante:
10.0 A
Fusibile di backup:
10.0 A
U11CH4H0.book Page 3 Friday, December 3, 2010 10:09 AM
