Page 19 of 90

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-4
3
DAU11061
Vrijstandcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU11255
Waarschuwin gslampje olieniveau “ ”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.OPMERKING Bij een voldoende hoog olieniveau kan
het waarschuwingslampje soms toch
knipperen bij rijden op een helling of
bij plotseling afremmen of optrekken,
er is dan echter geen sprake van een
storing.
Dit model is ook uitgerust met een
zelfdiagnosesysteem voor het circuit
van het waarschuwingslampje olieni-
veau. Als het waarschuwingscircuit
voor het olieniveau een probleem aan-
geeft, wordt de volgende cyclus her-
haald totdat de storing is opgeheven:
Het waarschuwingslampje olieniveau
knippert tien keer en dooft dan gedu-
rende 2.5 seconden. Als dit zich voor-
doet, vraag dan een Yamaha dealer
de machine te controleren.
DAU42745
Waarschuwin gslampje
b ran dstofniveau “ ”
Dit waarschuwingslampje gaat branden
wanneer het brandstofniveau daalt tot be-
neden ca. 3.7 L (0.98 US gal, 0.81 Imp.gal).
Vul in dat geval zo snel mogelijk brandstof
bij.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.
OPMERKING Het voertuig moet op een vlakke on-
dergrond en rechtop geplaatst zijn,
anders zou het waarschuwingslampje
voor brandstofniveau mogelijkerwijs
niet op de juiste momenten aan en uit
kunnen gaan.
Dit model is bovendien uitgerust met
een zelfdiagnosesysteem voor het cir-
cuit van het waarschuwingslampje
brandstofniveau. Als het waarschu-
wingscircuit voor het brandstofniveau
een probleem aangeeft, wordt de vol-
gende cyclus herhaald totdat de sto-
ring is opgeheven: Het
waarschuwingslampje brandstofni-
veau knippert acht keer en dooft dan
gedurende 3.0 seconden. Als dit zich
voordoet, vraag dan een Yamaha dea-
ler de machine te controleren.
DAU11447
Waarschuwin gslampje
koelvloeistoftemperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de
tijd om af te koelen.
U1CSD1D0.book Page 4 Tuesday, August 6, 2013 11:22 AM
Page 23 of 90

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-8
3
Zelfdia gnosesysteem
Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en
geeft het kilometerteller-/ritteller-/klokdis-
play een foutcode weer.
Als het kilometerteller/ritteller/klok-display
foutcodes weergeeft, noteer deze dan en
vraag een Yamaha dealer om het voertuig
te controleren.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem. Als in de circuits van het startblokkeersy-
steem een storing wordt gedetecteerd,
gaat het controlelampje startblokkering
knipperen en geeft het display een foutco-
de weer.
OPMERKINGAls het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het trans-
pondersignaal. Als deze fout zich voordoet,
probeer dan het volgende.1. Start de motor met behulp van de co-
deersleutel.OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden
gestart.2. Als de motor start, zet deze dan weeruit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart met een of beide standaardsleutels,
breng dan het voertuig, de codeer- sleutel en beide standaardsleutels
naar een Yamaha dealer en laat de
standaardsleutels opnieuw coderen.
LET OP
DCA11591
Wanneer het
display een foutco de aan-
g eeft, moet de machine zo spoe dig mo-
g elijk wor den gecontroleer d om
motorscha de te voorkomen.Hel derhei dsre gelin g
Met deze functie regelt u de helderheid van
de snelheidsmeterunit, afgestemd op het
aanwezige daglicht.
Om de helderheid in te stellen1. Draai de sleutel naar “OFF”.
1. Weergave foutcode
2. Waarschuwingslampje motorstoring “ ”
3. Controlelampje startblokkering123
1. Snelheidsmeterpaneel
2. Helderheidsniveau1 2
U1CSD1D0.book Page 8 Tuesday, August 6, 2013 11:22 AM
Page 38 of 90

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvoldoen de vertrouw dhei d met de
b ed ienin gselementen kan lei den tot ver-
lies van de controle, met mo gelijk een
on geval of letsel tot gevol g.
DAU47151
OPMERKINGDit model is uitgerust met:
een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
wordt op de multifunctionele meter
foutcode 30 weergegeven, maar dit
betreft geen storing. Draai de sleutel
naar “OFF” en vervolgens naar “ON”
om de foutcode te wissen. Als u dat
niet doet zal de motor niet starten, on-
danks dat de motor wordt aange-
zwengeld als u op de startknop drukt.
een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. In dat geval
wordt op de multifunctionele meter
foutcode 70 weergegeven, maar dit
betreft geen storing. Druk op de start-
schakelaar om de foutcode te wissen
en de motor opnieuw te starten.
DAU42888
Starten van d e motorDoor het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:
De versnellingsbak staat in de vrij-
stand.
De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-18 voor meer informatie.
1. Draai de contactsleutel naar “ON” en controleer of de noodstopschakelaar
op “ ” is gezet.
De volgende waarschuwingslampjes
en het controlelampje moeten enkele
seconden oplichten en dan uitgaan.
Waarschuwingslampje olieni-
veau
Waarschuwingslampje brand-
stofniveau
Waarschuwingslampje koelvloei-
stoftemperatuur
Waarschuwingslampje motor-
storing
Controlelampje startblokkering
U1CSD1D0.book Page 1 Tuesday, August 6, 2013 11:22 AM
Page 57 of 90

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6
Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.Ban deninformatie
Deze motorfiets is uitgerust met gietwielen
en tubeless banden met bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10462
Monteer altij d voor- en achterb anden
van hetzelf de merk en type. Verschillen-
d e ban den kunnen het we ggedra g van
d e machine veran deren, wat kan lei den
tot een on geval.Na uitgebreide tests zijn alleen de hieron-
der vermelde banden voor dit model goed-
gekeurd door Yamaha Motor Co., Ltd.
WAARSCHUWING
DWA10472
Laat sterk versleten ban den door
een Yamaha dealer vervan gen. Rij-
d en op een machine met versleten
b an den is niet alleen ver boden,
maar dit heeft ook een averechts
effect op de rijsta biliteit, waard oor
u de macht over het stuur zou kun-
nen verliezen.
De vervan gin g van on der delen van
wielen en remmen, inclusief ban-
d en, dient te wor den over gelaten
aan een Yamaha d ealer, die over de
no dig e vakkun dig e kennis en erva-
rin g b eschikt om dit te d oen.
1. Wang van band
2. BandprofieldiepteMinimale ban dprofiel diepte (voor en
achter):
1.6 mm (0.06 in)
Voor ban d:
Maat:
130/90 16M/C 67H
Fabrikant/model: DUNLOP/D404F X
BRIDGESTONE/EXEDRA G721
Achter ban d:
Maat:
170/70B 16M/C 75H
Fabrikant/model: DUNLOP/K555
BRIDGESTONE/EXEDRA G722 G
U1CSD1D0.book Page 16 Tuesday, August 6, 2013 11:22 AM
Page 61 of 90

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
Wanneer een remblok zover is afgesleten
dat de slijtage-indicatorgroef vrijwel is ver-
dwenen, vraag dan een Yamaha dealer de
remblokken als set te vervangen.
Voor modellen zon der UBS
Elk voorremblok is voorzien van slijtage-in-
dicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven
vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te vervangen.
DAU22501
Rem blokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 0.8 mm (0.03 in), vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
DAU22582
Controleren van remvloeistofni-
veauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van
het reservoir horizontaal staat. Vul indien
nodig remvloeistof bij.
Voorrem
1. Slijtage-indicatorgroef remblok
1
1
1. Remvoeringdikte
1. Merkstreep minimumniveau
L O W ER
1
U1CSD1D0.book Page 20 Tuesday, August 6, 2013 11:22 AM
Page 68 of 90

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
DAU23284
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
(Zie pagina 6-34 voor meer informa-
tie.) WAARSCHUWING! On dersteun
d e machine zor gvul dig om omval-
len en mo gelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiella gersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU50582
AccuDe accu bevindt zich onder het zadel. (Zie
pagina 3-15.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is g iftig en gevaarlijk om-
d at het zwavelzuur bevat, een stof
d ie ernsti ge bran dwon den veroor-
zaakt. Vermij d contact met de hui d,
o gen of kled ing en b escherm uw1. Negatieve accukabel (zwart)
2. Positieve accukabel (rood)
3. Accu
U1CSD1D0.book Page 27 Tuesday, August 6, 2013 11:22 AM
Page 83 of 90

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2490 mm (98.0 in)
Totale breedte:
Voor modellen zonder UBS
1000 mm (39.4 in)
Voor UBS-modellen
995 mm (39.2 in)
Totale hoogte: 1145 mm (45.1 in)
Zadelhoogte: 690 mm (27.2 in)
Wielbasis:
1690 mm (66.5 in)
Grondspeling: 145 mm (5.71 in)
Kleinste draaicirkel: 3500 mm (137.8 in)Gewicht:Rijklaar gewicht:304 kg (670 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, SOHC
Cilinderopstelling: 2-cilinder, V-blok
Slagvolume: 1304 cm³
Boring × slag:
100.0 × 83.0 mm (3.94 × 3.27 in)
Compressieverhouding: 9.50 : 1
Startsysteem: Elektrische startmotor Smeersysteem:
Wet sump
Motorolie:Aanbevolen merk:
YAMALUBE
Type: SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 of 20W-50
Aanbevolen kwaliteit motorolie: Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie: Zonder vervanging van oliefilterpatroon:
3.20 L (3.38 US qt, 2.82 Imp.qt)
Met vervanging van oliefilterpatroon: 3.40 L (3.59 US qt, 2.99 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):0.45 L (0.48 US qt, 0.40 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
2.10 L (2.22 US qt, 1.85 Imp.qt)
Luchtfilter:Luchtfilterelement:Papieren element met oliecoatingBran dstof:Aanbevolen brandstof:
Normale loodvrije benzine (Gasohol (E10)
acceptabel)
Inhoud brandstoftank: 19.0 L (5.02 US gal, 4.18 Imp.gal)
Hoeveelheid reservebrandstof: 3.7 L (0.98 US gal, 0.81 Imp.gal)Bran dstofinjectie:Gasklephuis:
Het teken van identificatie:
3D81 20Bou gie(s):Fabrikant/model:
NGK/LMAR7A-9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)Koppelin g:Type koppeling:
Nat, meervoudige plaatVersnellin gsb ak:Primaire reductieverhouding:
1.556 (70/45)
Eindoverbrenging: Riem
Secundaire reductieverhouding:
2.333 (70/30)
Type versnellingbak: Constant mesh, 5 versnellingen
Bediening: Bediening met linkervoet

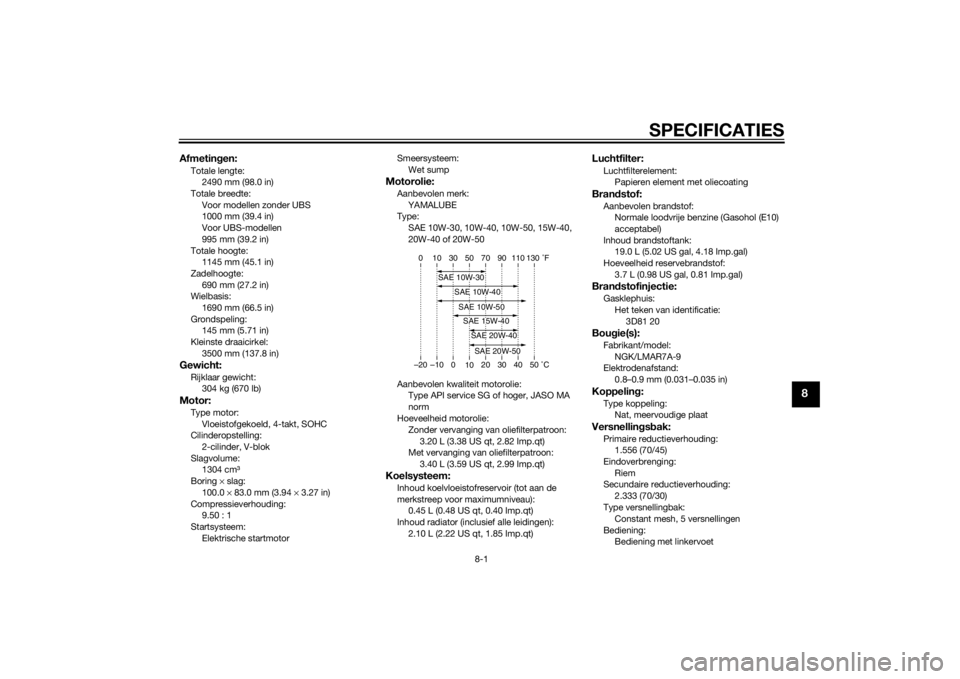

–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U1CSD1D0.book Page 1 Tuesday, August 6, 2013 11:22 AM
