YAMAHA XVS1300A 2016 Betriebsanleitungen (in German)

Wichtige Fahr- un d Be dienun gshinweise
5-3
5
GAU16811
Tipps zum KraftstoffsparenDer Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
 Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.
 Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
 Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16842
EinfahrvorschriftenDie ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17024
0–1000 km (0–600 mi)
Längeren Betrieb mit mehr als 1/3 geöffne-
tem Gasdrehgriff vermeiden. ACHTUNG:
Nach 1000 km (600 mi) müssen das Mo-
toröl un d d ie Ölfilterpatrone b zw. der Fil-
tereinsatz gewechselt wer den.
[GCA11283]
1000–1600 km (600–1000 mi)
Längeren Betrieb mit mehr als 1/2 geöffne-
tem Gasdrehgriff vermeiden. Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10271
Bei Motorstörun
gen währen d d er Ein-
fahrzeit das Fahrzeu g sofort von einer
Yamaha-Fachwerkstatt ü berprüfen las-
sen.
U1CSG2G0.book Page 3 Tuesday, July 21, 2015 9:51 AM

Wichtige Fahr- un d Be dienun gshinweise
5-4
5
GAU17214
ParkenZum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10312
 Motor un d Auspuffanla ge können
sehr heiß wer den. Deshal b so par-
ken, dass Kin der o der Fuß gän ger
d ie heißen Teile nicht versehentlich
b erühren un d sich ver brennen kön-
nen.
 Das Fahrzeu g nicht auf a bschüssi-
g em o der weichem Unter grun d a b-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
ten den Kraftstoff erhöhte Bran dge-
fahr.
 Nicht in der Nähe von Gras o der an-
d eren leicht brenn baren Stoffen
parken, die in Bran d g eraten kön-
nen.
U1CSG2G0.book Page 4 Tuesday, July 21, 2015 9:51 AM

Regelmäßi ge Wartun g und Einstellun g
6-1
6
GAU17246
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwer-
te für den Normalbetrieb angesehen wer-
den. Je nach Wetterbedingungen, Gelän-
de, geographischem Einsatzort und
persönlicher Fahrweise müssen die War-
tungsintervalle möglicherweise verkürzt
werden.
WARNUNG
GWA10322
Ohne die richti ge Wartun g d es Fahr-
zeu gs o der durch falsch aus geführte
Wartung sarbeiten erhöht sich d ie Gefahr
von Verletzun gen, auch mit To desfol ge,
währen d d er Wartun g un d d er Benut-
zun g d es Fahrzeug s. Wenn Sie nicht mit
d er Fahrzeu gwartun g vertraut sin d, b e-
auftra gen Sie einen Yamaha-Händ ler mit
d er Wartun g.
WARNUNG
GWA15123
S chalten Sie, wenn keine an derslauten-
d en Anweisun gen an geg eb en sin d, d en
Motor zur Durchführun g von Wartun gs-
ar beiten aus.
 Ein laufen der Motor hat beweg liche
Teile, die Körperteile o der Klei dun g
erfassen un d mitreißen können
o der elektrische Teile, die Strom-
schlä ge o der Bran d verursachen
können.
 Ein währen d Wartun gsar beiten lau-
fen der Motor kann Au genverletzun-
g en, Ver brennung en, Feuer o der
Kohlenmonoxi d-Ver giftun gen ver-
ursachen – mö glicherweise mit To-
d esfol ge. Weitere Informationen zu
Kohlenmonoxi d siehe Sei te 1-2.
WARNUNG
GWA15461
Bremsschei
ben, Bremssättel, Brems-
trommeln un d Belä ge können währen d
ihres Einsatzes sehr heiß wer den. Las-
sen Sie, um mö gliche Ver brennun gen zu
vermei den, die Komponenten der
Bremsanla ge erst ab kühlen, bevor Sie
sie berühren.
GAU17303
Das Abgaskontrollsystem sorgt nicht nur
für sauberere Luft, sondern ist auch uner-
lässlich für den ordnungsgemäßen Betrieb
des Motors und die Erzielung der maxima-
len Leistung. In den folgenden Wartungsta-
bellen sind die Servicearbeiten am Abgas-
kontrollsystem separat gruppiert. Diese
Servicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für
die Durchführung dieser speziellen Service-
arbeiten geschult und ausgerüstet.
U1CSG2G0.book Page 1 Tuesday, July 21, 2015 9:51 AM

Regelmäßi ge Wartun g un d Einstellun g
6-2
6
GAU63340
Bordwerkzeu geDas Bordwerkzeug befindet sich unter dem
Fahrersitz. (Siehe Seite 3-16.)
Beim Kauf des Fahrzeugs wurde Ihnen
auch separat zusätzliches Bordwerkzeug
ausgehändigt.
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEISFalls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht und Ih-
nen die Erfahrung für bestimmte Wartungs- arbeiten fehlt, lassen Sie die Wartungsar-
beiten von einer Yamaha-Fachwerkstatt
ausführen.1. Bordwerkzeug
1
U1CSG2G0.book Page 2 Tuesday, July 21, 2015 9:51 AM

Regelmäßi ge Wartun g und Einstellun g
6-3
6
GAU46862
HINWEISDie Jahresinspektion kann aus blei ben, wenn statt dessen eine Inspektion, basieren d auf d en gefahrenen Kilometern bzw.
für UK d en gefahrenen Meilen, d urchgeführt wir d.
 Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.
 Die mit einem Sternchen markierten Arbeiten erfordern Spezialwer kzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46911
Ta belle für re gelmäßi ge Wartun g d es A bgas-KontrollsystemsNR. PRÜFPUNKT KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETERS
TA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Kraftstoffleitung • Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren. √√√√√
2Zün dkerzen • Zustand kontrollieren.
• Reinigen und Abstand neu ein-
stellen. √√
•Ersetzen. √√
3 *Ventile • Ventilspiel kontrollieren.
•Einstellen.
√√
4 *Kraftstoff-Einspritz-
system • Synchronisierung einstellen.
√√√√√√
5 *S
chall dämpfer un d
Krümmer • Die Schlauchschelle(n) auf guten
Sitz überprüfen. √√√√√
U1CSG2G0.book Page 3 Tuesday, July 21, 2015 9:51 AM

Regelmäßi ge Wartun g un d Einstellun g
6-4
6
GAU1770M
Allgemeine Wartun gs- und S chmiertab elleNR. PRÜFPUNKT KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETER
STA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Luftfiltereinsatz •Ersetzen. √
2 Kupplun g• Funktion prüfen.
• Einstellen. √√√√√
3 *Vo r derra dbremse • Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen. √√√√√√
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
4 *Hinterra dbremse • Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen. √√√√√√
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5 *Bremsschläuche • Auf Risse oder Beschädigung
kontrollieren.
• Klemmen und richtigen Verlauf überprüfen. √√√√√
• Ersetzen. Alle 4 Jahre
6 *Bremsflüssi gkeit • Wechseln. Alle 2 Jahre
7 *Rä der • Rundlauf prüfen und auf Beschä-
digung kontrollieren. √√√√
8 *Reifen • Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. √√√√√
U1CSG2G0.book Page 4 Tuesday, July 21, 2015 9:51 AM

Regelmäßi ge Wartun g und Einstellun g
6-5
6
9*Ra dla ger • Die Lager auf Lockerung oder Be-
schädigung kontrollieren. √√√√
10 *Schwin ge • Funktion und auf übermäßiges
Spiel kontrollieren. √√√√
• Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
11 *Antrie bsriemen • Zustand des Riemens prüfen.
• Bei Beschädigung ersetzen.
• Spannung des Riemens kontrol-
lieren.
• Sicherstellen, dass das Hinterrad
richtig ausgerichtet ist. Alle 4000 km (2500 mi)
12 *Lenkung slager • Das Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen. √√√√√
• Mit Lithiumseifenfett schmieren. Alle 20000 km (12000 mi)
13 *Fahr
gestellhalte-
run gen • Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind. √√√√√
14 Han
dbremshe be-
lumlenkwelle • Mit Silikonfett schmieren.
√√√√√
15 Fuß
bremshe belum-
lenkwelle • Mit Lithiumseifenfett schmieren.
√√√√√
16 Kupplun
gshe be-
lumlenkwelle • Mit Lithiumseifenfett schmieren.
√√√√√
17 Fußschalthe
belum-
lenkwelle • Mit Lithiumseifenfett schmieren.
√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETERS
TA N D
JAHRES-
KONTROL- LE
1000 km
( 600 mi) 10000 km
(6000 mi) 20000 k

m
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1CSG2G0.book Page 5 Tuesday, July 21, 2015 9:51 AM

Regelmäßi ge Wartun g un d Einstellun g
6-6
6
18Seitenstän der • Funktion prüfen.
• Mit Lithiumseifenfett schmieren. √√√√√
19 *S
eitenstän derschal-
ter • Funktion prüfen.
√√√√√√
20 *Te l e s k o p gab el • Funktion prüfen und auf Öllecks
kontrollieren. √√√√
21 *Feder bein • Funktion prüfen und Stoßdämpfer
auf Öllecks kontrollieren. √√√√
22 *Umlenkhe
bel der
hinteren Aufhän-
g un g un d Dreh-
punkte des Ver bin-
d un gsschenkels • Funktion prüfen.
√√√√
• Mit Lithiumseifenfett schmieren. √√
23 Motoröl • Wechseln.
• Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks prüfen. √√√√√√
24 Ölfilterpatrone •Ersetzen. √√√
25 *Kühlsystem • Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen. √√√√√
• Kühlflüssigkeit wechseln. Alle 3 Jahre
26 *Vo r
derra d- un d Hin-
terra d-Bremslicht-
schalter • Funktion prüfen.
√√√√√√
27 S
ich beweg ende
Te i

l e u n d S eilzü ge • Schmieren.
√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETER
STA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1CSG2G0.book Page 6 Tuesday, July 21, 2015 9:51 AM

Regelmäßi ge Wartun g und Einstellun g
6-7
6
GAU18681
HINWEISLuftfilter
• Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg -Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
• Das Luftfilterelement muss häufiger ersetzt werden, wenn in ung ewöhnlich feuchter oder staubiger Umgebung gefahren wird.
 Wartung der hydraulische Bremsanlage
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bauteile de s Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.28 *Gas dreh griff • Funktion prüfen.
• Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
• Seilzug- und Griffgehäuse schmieren. √√√√√
29 *Lichter,
Sig nale un d
S chalter • Funktion prüfen.
• Scheinwerferlichtkegel einstellen.
√√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETERS
TA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1CSG2G0.book Page 7 Tuesday, July 21, 2015 9:51 AM

Regelmäßi ge Wartun g un d Einstellun g
6-8
6
GAU18752

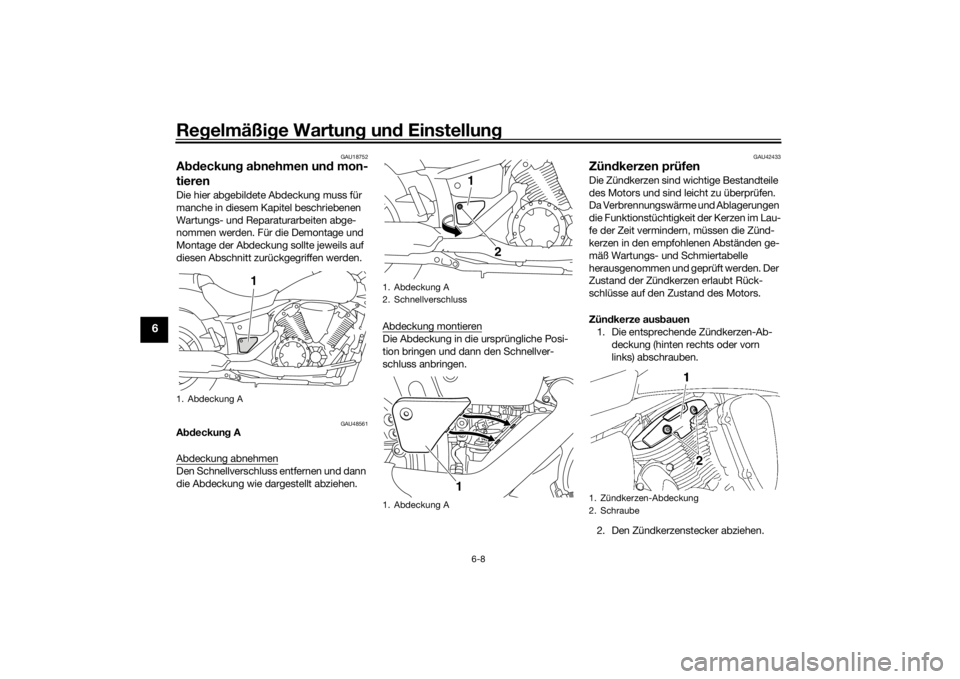

Abdeckun g a bnehmen un d mon-
tierenDie hier abgebildete Abdeckung muss für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
diesen Abschnitt zurückgegriffen werden.
GAU48561
A bdeckun g A
Abdeckung abnehmenDen Schnellverschluss entfernen und dann
die Abdeckung wie dargestellt abziehen. Abdeckung montieren
Die Abdeckung in die ursprüngliche Posi-
tion bringen und dann den Schnellver-
schluss anbringen.
GAU42433
Zün
dkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sind leicht zu überprüfen.
Da Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerzen im Lau-
fe der Zeit vermindern, müssen die Zünd-
kerzen in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle
herausgenommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt Rück-
schlüsse auf den Zustand des Motors.
Zün dkerze aus bauen
1. Die entsprechende Zündkerzen-Ab-
deckung (hinten rechts oder vorn
links) abschrauben.
2. Den Zündkerzenstecker abziehen.
1. Abdeckung A
1
1. Abdeckung A
2. Schnellverschluss
1. Abdeckung A
1 2
1
1. Zündkerzen-Abdeckung
2. Schraube
U1CSG2G0.book Page 8 Tuesday, July 21, 2015 9:51 AM
