reset YAMAHA XVS1300A 2016 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-6
3
en inställning för styrkan i displayvis-
ningenTIPSVrid nyckeln till “ON” innan du trycker på
knapparna “SELECT” “ / ” och “RE-
SET”, utom när inställning för styrkan i dis-
playvisningen görs.

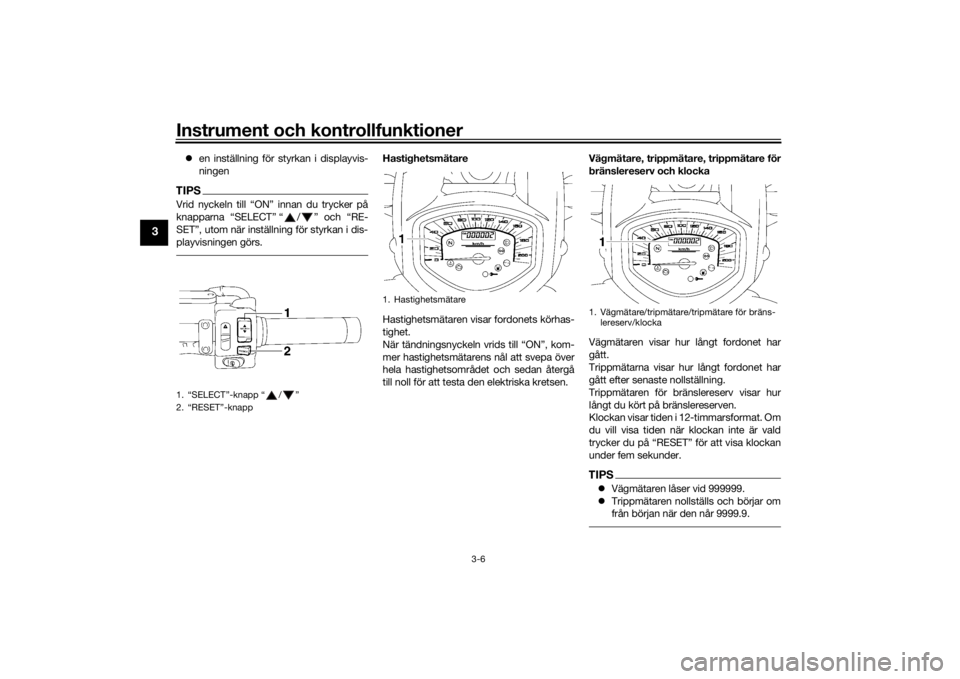

Hastighetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet.
När tändningsnyckeln vrids till “ON”, kom-
mer hastighetsmätarens nål att svepa över
hela hastighetsområdet och sedan återgå
till noll för att testa den elektriska kretsen. Vägmätare, trippmätare, trippmätare för
bränslereserv och klocka
Vägmätaren visar hur långt fordonet har
gått.
Trippmätarna visar hur långt fordonet har
gått efter senaste nollställning.
Trippmätaren för bränslereserv visar hur
långt du kört på bränslereserven.
Klockan visar tiden i 12-timmarsformat. Om
du vill visa tiden när klockan inte är vald
trycker du på “RESET” för att visa klockan
under fem sekunder.
TIPS
Vägmätaren låser vid 999999.
 Trippmätaren nollställs och börjar om
från början när den når 9999.9.
1. “SELECT”-knapp “ / ”
2. “RESET”-knapp
1. Hastighetsmätare
1. Vägmätare/tripmätare/tripmätare för bräns-
lereserv/klocka
U1CSM2M0.book Page 6 Friday, July 24, 2015 11:46 AM

Instrument och kontrollfunktioner
3-7
3
Tryck på “ ”-sidan på “SELECT” för att
växla mellan vägmätarläge “Odo”, trippmä-
tarlägena “Trip 1” och “Trip 2” och klocklä-
get i följande ordning:
Odo → Trip 1 → Trip 2 → Klocka → OdoTIPSTryck på “ ”-sidan på “SELECT” för att
växla visningen i omvänd ordning.Om varningslampan för bränslenivå tänds
(se sidan 3-3), kommer displayen automa-
tiskt att ändras till att visa trippmätaren för
bränslereserv “Trip F” och börja räkna den
körda sträckan från denna punkt. Om det
inträffar kan du genom att trycka på “ ”-
sidan av “SELECT” växla visningen mellan
de olika trippmätarna, vägmätaren och
klockan i följande ordning:
Trip F → Trip 1 → Trip 2 → Klocka → Odo
→ Trip FTIPSTryck på “ ”-sidan på “SELECT” för att
växla visningen i omvänd ordning.Om du vill nollställa en trippmätare väljer du
den genom att trycka på “ ” eller “ ”-
sidan av “SELECT” och tryck sedan på
“RESET” under minst en sekund. Du kan manuellt återställa trippmätaren för
bränslereserv, eller så återställer den sig
själv och försvinner från displayen efter
tankning och 5 km (3 mi) körning.
För att ställa in klockan
1. Tryck på “ ” eller “ ”-sidan av
“SELECT” för att ändra visningen till
klocka.
2. Tryck på “ ”-sidan av “SELECT”
samt på “RESET” samtidigt under
minst två sekunder. Siffrorna för tim-
mar börjar att blinka.
3. Tryck på “ ” eller “ ”-sidan av “SELECT” för att ställa in timmar.
4. Tryck på “RESET” så börjar siffrorna
för minut att blinka.
5. Tryck på “ ” eller “ ”-sidan av “SELECT” för att ställa in minuter. 6. Tryck på “RESET” och släpp den för
att starta klockan.

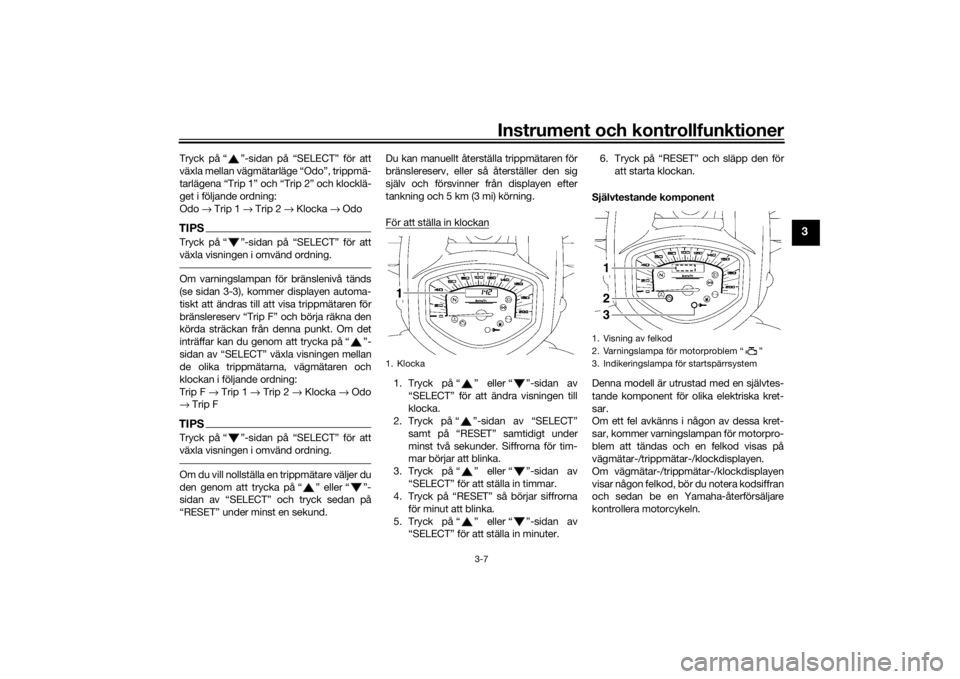

Självtestande komponent
Denna modell är utrustad med en självtes-
tande komponent för olika elektriska kret-
sar.
Om ett fel avkänns i någon av dessa kret-
sar, kommer varningslampan för motorpro-
blem att tändas och en felkod visas på
vägmätar-/trippmätar-/klockdisplayen.
Om vägmätar-/trippmätar-/klockdisplayen
visar någon felkod, bör du notera kodsiffran
och sedan be en Yamaha-återförsäljare
kontrollera motorcykeln.1. Klocka
1. Visning av felkod
2. Varningslampa för motorproblem “ ”
3. Indikeringslampa för startspärrsystem123
U1CSM2M0.book Page 7 Friday, July 24, 2015 11:46 AM

Instrument och kontrollfunktioner
3-8
3

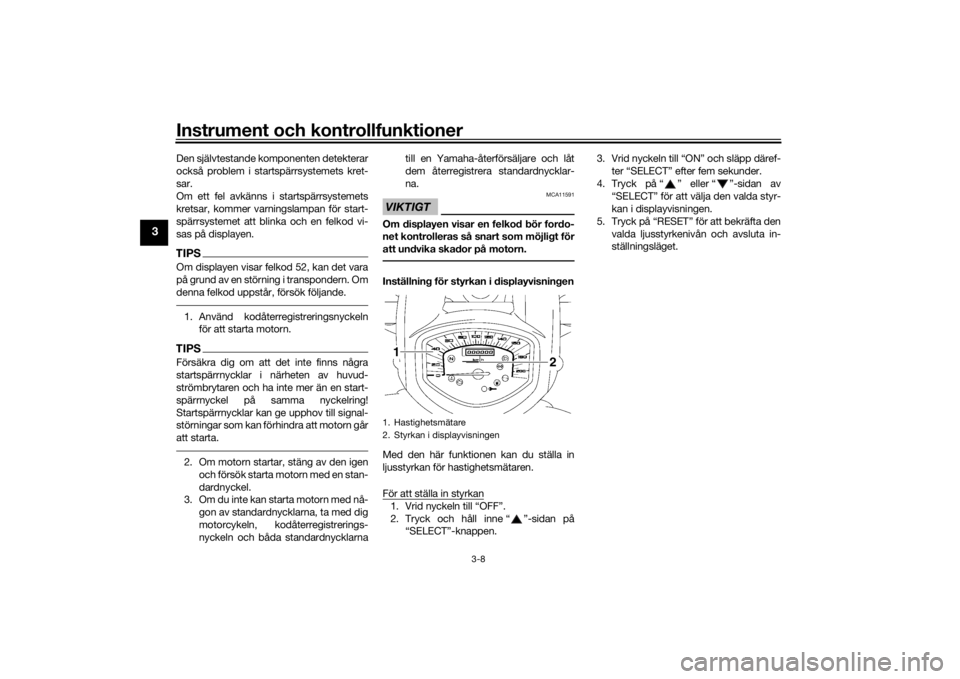

Den självtestande komponenten detekterar
också problem i startspärrsystemets kret-
sar.
Om ett fel avkänns i startspärrsystemets
kretsar, kommer varningslampan för start-
spärrsystemet att blinka och en felkod vi-
sas på displayen.TIPSOm displayen visar felkod 52, kan det vara
på grund av en störning i transpondern. Om
denna felkod uppstår, försök följande.1. Använd kodåterregistreringsnyckelnför att starta motorn.TIPSFörsäkra dig om att det inte finns några
startspärrnycklar i närheten av huvud-
strömbrytaren och ha inte mer än en start-
spärrnyckel på samma nyckelring!
Startspärrnycklar kan ge upphov till signal-
störningar som kan förhindra att motorn går
att starta.2. Om motorn startar, stäng av den igen
och försök starta motorn med en stan-
dardnyckel.
3. Om du inte kan star ta motor n m ed nå-
gon av standardnycklarna, ta med dig
motorcykeln, kodåterregistrerings-
nyckeln och båda standardnycklarna till en Yamaha-återförsäljare och låt
dem återregistrera standardnycklar-
na.
VIKTIGT
MCA11591
Om displayen visar en felkod bör fordo-
net kontrolleras så snart som möjligt för
att undvika skador på motorn.Inställning för styrkan i displayvisningen
Med den här funktionen kan du ställa in
ljusstyrkan för hastighetsmätaren.
För att ställa in styrkan1. Vrid nyckeln till “OFF”.
2. Tryck och håll inne “ ”-sidan på
“SELECT”-knappen. 3. Vrid nyckeln till “ON” och släpp däref-
ter “SELECT” efter fem sekunder.
4. Tryck på “ ” eller “ ”-sidan av “SELECT” för att välja den valda styr-
kan i displayvisningen.
5. Tryck på “RESET” för att bekräfta den valda ljusstyrkenivån och avsluta in-
ställningsläget.1. Hastighetsmätare
2. Styrkan i displayvisningen1 2
U1CSM2M0.book Page 8 Friday, July 24, 2015 11:46 AM

Instrument och kontrollfunktioner
3-9
3
MAU1234H
StyrarmaturerVänsterHöger
MAU12351
Ljusblinkknapp “ ”
Tryck på knappen för att blinka med hellju-
set.
MAU12401
Avbländningskontakt “ / ”
Tryck knappen till läge “ ” för att få hel-
ljus och till läge “ ” för att få halvljus.
MAU12461
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä- ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU12501
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU12661
Stoppknapp “ / ”
Ställ in knappen på “ ” innan motorn star-
tas. För knappen till läge “ ” för att stoppa
motorn i en nödsituation, exempelvis om
motorcykeln välter eller om gasreglaget
hänger sig.
MAU12713
Startknapp “ ”
Tryck på knappen för att startmotorn ska
dra runt motorn. Se sidan 5-1 för startin-
struktioner före start av motorn.
MAU41701
Varningslampan för motorproblem tänds
när tändningsnyckeln vrids till läge “ON”
och startknappen trycks in, men det bety-
der inte att det är något fel.
1. Ljusblinkknapp “ ”
2. Avbländningskontakt “ / ”
3. Blinkersomkopplare “ / ”
4. Signalknapp “ ”
1. Stoppknapp “ / ”
2. Varningsblinkersomkopplare “ ”
3. “SELECT”-knapp “ / ”
4. “RESET”-knapp
5. Startknapp “ ”
U1CSM2M0.book Page 9 Friday, July 24, 2015 11:46 AM

Instrument och kontrollfunktioner
3-10
3
MAU12735
Varningsblinkersomkopplare “ ”
Med nyckeln i läge “ON” eller i “ ”, an-
vänd omkopplaren för att sätta på var-
ningsblinkers (alla blinkerslampor blinkar
samtidigt).
Varningsblinkers används för att påkalla
uppmärksamhet för andra förare om du har
stannat med skotern på platser där du kan
utgöra en trafikfara.VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång,
eftersom batteriet kan laddas ur.
MAU42525
“SELECT”-knapp “ / ”
Denna knapp används för att växla visning-
en mellan vägmätare och tripmätare, för att
ställa in klockan och ställa ljusstyrkan på
multi-funktionsdisplayen.
Se “Multi-funktionsdisplay” på sidan 3-5
för ytterligare information.
MAU42536
“RESET”-knapp
Denna knapp används för att nollställa
trippmätarna, för att ställa in klockan och
ställa ljusstyrkan på multi-funktionsdisplay-
en.Se “Multi-funktionsmätare” på sidan 3-5 för
ytterligare information.
MAU12822

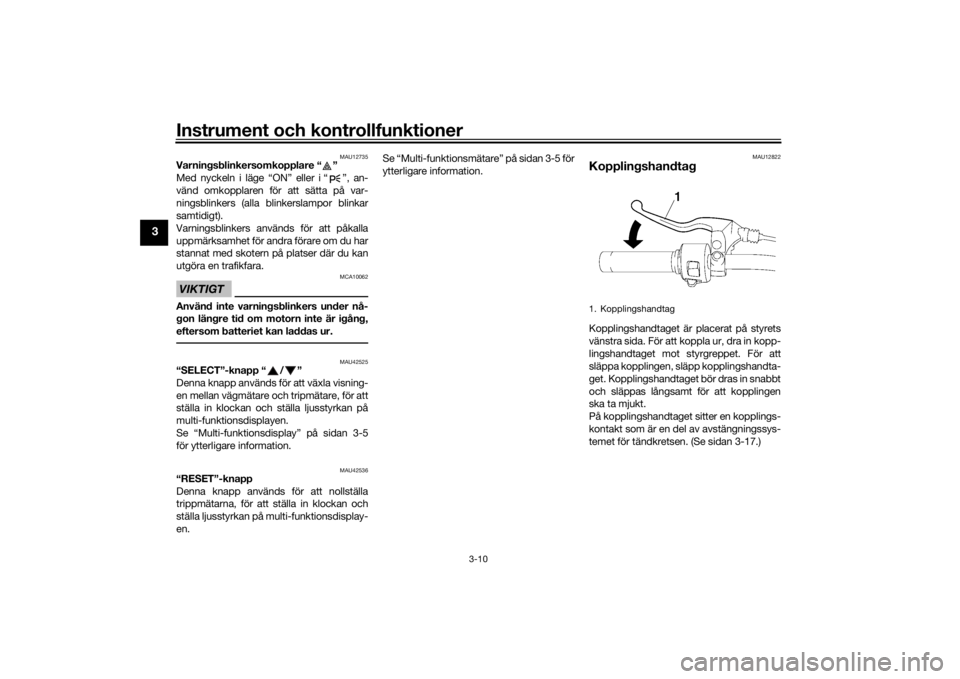

KopplingshandtagKopplingshandtaget är placerat på styrets
vänstra sida. För att koppla ur, dra in kopp-
lingshandtaget mot styrgreppet. För att
släppa kopplingen, släpp kopplingshandta-
get. Kopplingshandtaget bör dras in snabbt
och släppas långsamt för att kopplingen
ska ta mjukt.
På kopplingshandtaget sitter en kopplings-
kontakt som är en del av avstängningssys-
temet för tändkretsen. (Se sidan 3-17.)1. Kopplingshandtag
U1CSM2M0.book Page 10 Friday, July 24, 2015 11:46 AM

10-1
10
RegisterAAvbländningskontakt .............................. 3-9
Avstängningssystem för tändkrets ....... 3-17BBakfjädring, smörjning .......................... 6-24
Batteri ................................................... 6-26
Blinkerslampa eller bromsljus-/bakljuslampa, byte ........... 6-31
Blinkersomkopplare ................................ 3-9
Bränsle .................................................. 3-12
Bränsleförbrukning, tips för att sänka .... 5-3
Bränsletankens ventilationsslang och
överloppsslang ................................... 3-14
Bromljuskontakter................................. 6-18
Bromshandtag ...................................... 3-11
Bromshandtagets spel, kontroll............ 6-18
Broms- och kopplingshandtag, kontroll av och smörjning ................... 6-23
Bromspedal .......................................... 3-11
Bromspedal och växelpedal, kontroll av och smörjning ................................ 6-23
Bromsvätska, byte ................................ 6-21
Bromsvätskenivå, kontroll av ................ 6-20DDäck...................................................... 6-15
Delarnas placering .................................. 2-1FFelsökning............................................. 6-33
Felsökningsschema .............................. 6-34
Förarens sadel ...................................... 3-14
Försiktighet med matta färger ................ 7-1
Förvaring ................................................. 7-3
Framgaffel, kontroll av .......................... 6-25
GGashandtagets spel, kontroll ............... 6-14
Gashandtag och kabel, kontroll av och smörjning ........................................... 6-22HHjälmhållare .......................................... 3-15
Hjul ....................................................... 6-17
Hjullager, kontroll av ............................. 6-26
Huvudströmbrytare/styrlås ..................... 3-2IIdentifikationsnummer ............................ 9-1
Indikeringslampa för blinkers ................. 3-3
Indikeringslampa för helljus.................... 3-4
Indikeringslampa för neutralläge ............ 3-3
Indikeringslampa för startspärrsystem ... 3-5
Indikeringslampor och varningslampor .................................... 3-3
Inkörning av motorn ............................... 5-3KKablar, kontroll av och smörjning ......... 6-22
Katalysator ........................................... 3-14
Kontroll av bromsbelägg, fram och bak ..................................................... 6-19
Kopplingshandtag ................................ 3-10
Kopplingshandtagets spel, justering .... 6-17
Kuggremsspänning .............................. 6-21
Kylvätska .............................................. 6-12LLjusblinkknapp ....................................... 3-9
Luftfilter, byte ....................................... 6-14MMotorcykelns identifikationsnummer ..... 9-1
Motorns serienummer ............................ 9-1
Motorolja och oljefilterinsats ................ 6-10 Multi-funktionsmätare .............................3-5
NNummerskyltsbelysning, byte av
lampa ..................................................6-32PPanel, lossa och sätta fast ......................6-8
Parkering .................................................5-4
Parkeringsljuslampa, byte .....................6-30RRESET-knapp .......................................3-10SSäkerhetsinformation ..............................1-1
Säkringar, byte ......................................6-27
SELECT-knapp .....................................3-10
Sidostöd................................................3-17
Sidostöd, kontroll av och smörjning .....6-24
Signalknapp ............................................3-9
Skötsel ....................................................7-1
Skötsel och smörjning, regelbunden ......6-4
Specifikationer ........................................8-1
Ställa motorcykeln ................................6-33
Start av motorn .......................................5-1
Startknapp ..............................................3-9
Startspärrsystem.....................................3-1
Stoppknapp ............................................3-9
Stötdämpare, justering .........................3-16
Strålkastarlampa, byte ..........................6-29
Styrarmaturer ..........................................3-9
Styrning, kontroll av ..............................6-25
Svingarmens ledpunkter, smörjning .....6-24TTändstift, kontroll av ...............................6-8
Tanklock................................................3-12
Typskylt ...................................................9-1
U1CSM2M0.book Page 1 Friday, July 24, 2015 11:46 AM
