Instrument och kontrollfunktioner
3-4
3
MAU11081
Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU11256
Varningslampa för oljenivå “ ”
Denna varningslampa tänds om det är för
lite olja i motorn.
Varningslampans elektriska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON”. Varningslampan ska tändas i några
sekunder och sedan släckas.
Om varningslampan inte tänds när tänd-
ningsnyckeln vrids till läge “ON”, eller fort-
sätter att lysa efter det att du kontrollerat att
oljenivån i motorn är rätt (se sidan 6-10), be
en Yamaha-återförsäljare kontrollera fordo-
net.TIPS Även om du har tillräckligt mycket olja
i motorn kan varningslampan för olje-
nivå blinka om du kör i en backe eller
om du accelererar eller bromsar kraf-
tigt, med detta är inget fel.
 Denna modell är utrustad med en
självtestande komponent för avkän-
ningen av oljenivå. Om ett problem har
upptäckts i kretsen för oljeavkänning
kommer varningslampan för oljenivå att blinka. Om detta inträffar, låt en
Yamaha-återförsäljare kontrollera mo-
torcykeln.
MAU42746
Varningslampa för bränslenivå “ ”
Denna varningslampa tänds när bränsleni-
vån sjunker under cirka 3.7 L (0.98 US gal,
0.81 Imp.gal). När detta inträffar bör du tan-
ka så snart som möjligt.
Varningslampans elektriska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON”. Varningslampan ska tändas i några
sekunder och sedan släckas.
Be en Yamaha-återförsäljare kontrollera el-
kretsen om varningslampan inte tänds när
tändningsnyckeln vrids till läge “ON”, eller
fortsätter att lysa efter det att olja har fyllts
på.TIPS
Bränslevarningslampan kan tändas
och släckas då och då om fordonet
inte står plant och upprätt.
 Denna modell är även utrustad med
en självtestande komponent för av-
känningen av oljenivå. Om ett problem
har upptäckts i kretsen för bränsleav-
känning kommer varningslampan för bränslenivå att blinka. Om detta inträf-
far, låt en Yamaha-återförsäljare kon-
trollera motorcykeln.
MAU11447
Varningslampa för
kylvätsketemperatur “ ”
Denna varningslamp
a tänds om motorn
överhettas. Om det inträffar måste du stan-
na motorn omedelbart och låta den kallna.
Varningslampans elektriska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON”. Varningslampan ska tändas i några
sekunder och sedan släckas.
Be en Yamaha-återförsäljare kontrollera el-
kretsen om varningslampan inte tänds när
tändningsnyckeln vrids till läge “ON”, eller
fortsätter att lysa efter det att motorn star-
tat.VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad.TIPS Kylfläkten startas och stoppas auto-
matiskt beroende på kylvätsketempe-
raturen i kylaren på fordon med
kylfläkt.
U1CSM2M0.book Page 4 Friday, July 24, 2015 11:46 AM

Instrument och kontrollfunktioner
3-9
3
MAU1234H
StyrarmaturerVänsterHöger
MAU12351
Ljusblinkknapp “ ”
Tryck på knappen för att blinka med hellju-
set.
MAU12401
Avbländningskontakt “ / ”
Tryck knappen till läge “ ” för att få hel-
ljus och till läge “ ” för att få halvljus.
MAU12461
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä- ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU12501
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU12661
Stoppknapp “ / ”
Ställ in knappen på “ ” innan motorn star-
tas. För knappen till läge “ ” för att stoppa
motorn i en nödsituation, exempelvis om
motorcykeln välter eller om gasreglaget
hänger sig.
MAU12713
Startknapp “ ”
Tryck på knappen för att startmotorn ska
dra runt motorn. Se sidan 5-1 för startin-
struktioner före start av motorn.
MAU41701
Varningslampan för motorproblem tänds
när tändningsnyckeln vrids till läge “ON”
och startknappen trycks in, men det bety-
der inte att det är något fel.

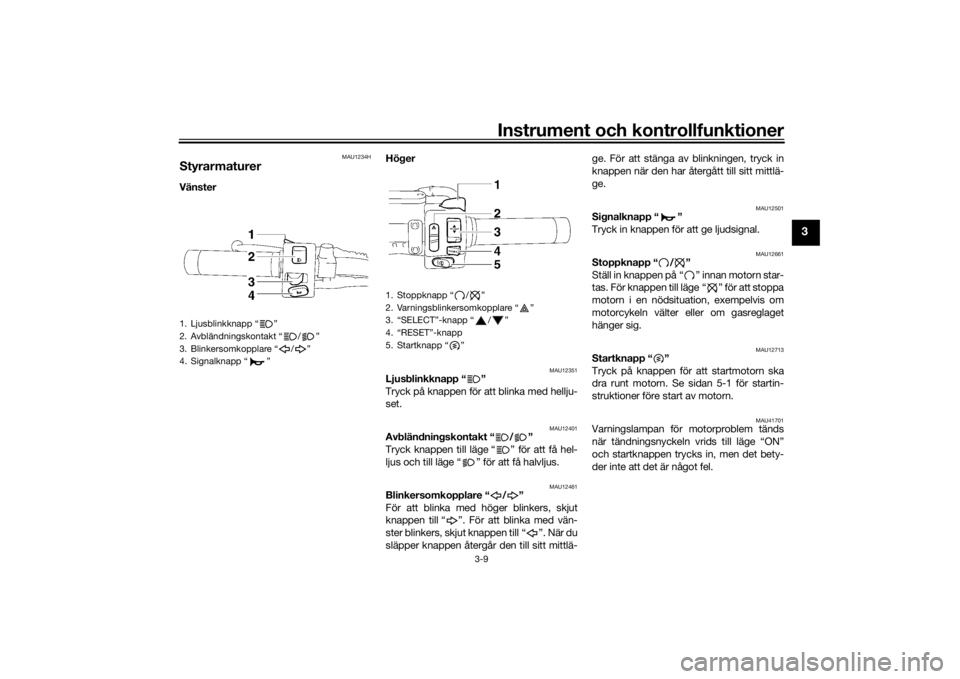

1. Ljusblinkknapp “ ”
2. Avbländningskontakt “ / ”
3. Blinkersomkopplare “ / ”
4. Signalknapp “ ”
1. Stoppknapp “ / ”
2. Varningsblinkersomkopplare “ ”
3. “SELECT”-knapp “ / ”
4. “RESET”-knapp
5. Startknapp “ ”
U1CSM2M0.book Page 9 Friday, July 24, 2015 11:46 AM

Instrument och kontrollfunktioner
3-18
3

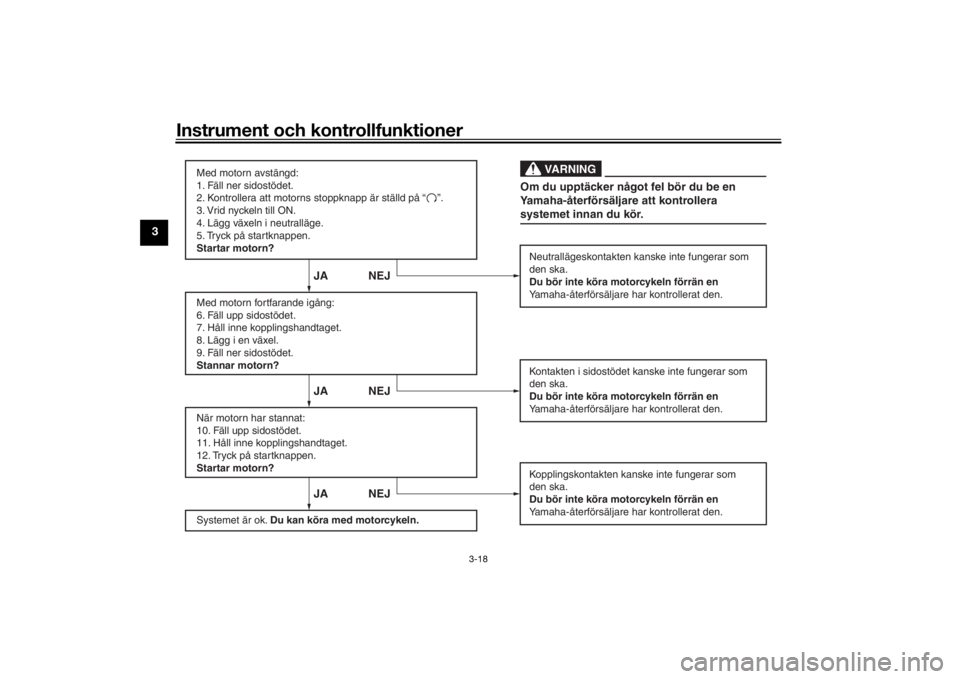

Med motorn avstängd:
1. Fäll ner sidostödet.
2. Kontrollera att motorns stoppknapp är ställd på “ ”.
3. Vrid nyckeln till ON.
4. Lägg växeln i neutralläge.
5. Tryck på startknappen.
Startar motorn?
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Håll inne kopplingshandtaget.
8. Lägg i en växel.
9. Fäll ner sidostödet.
Stannar motorn?
När motorn har stannat:
10. Fäll upp sidostödet.
11. Håll inne kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Systemet är ok. Du kan köra med motorcykeln.Neutrallägeskontakten kanske inte fungerar som
den ska.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Kontakten i sidostödet kanske inte fungerar som
den ska.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Kopplingskontakten kanske inte fungerar som
den ska.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
JA NEJ JA NEJ JA NEJ
Om du upptäcker något fel bör du be en
Yamaha-återförsäljare att kontrollera
systemet innan du kör.
VARNING
U1CSM2M0.book Page 18 Friday, July 24, 2015 11:46 AM

Hantering och viktiga punkter vid körning
5-1
5
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-
dor.
MAU47152
TIPSDen här modellen är utrustad med: en lutningsavkännare som stoppar
motorn i händelse av att fordonet väl-
ter. I sådana fall visas felkoden 30 på
displayen, men det innebär inte ett fel.
Rensa felkoden genom att vrida nyck-
eln till läget “OFF” och sedan till “ON”.
Om detta inte görs kommer motorn
inte att starta även om motorn går runt
när startknappen trycks in.
 ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. I sådana fall visas felkoden 70 på
displayen, men det innebär inte ett fel.
Rensa felkoden genom att trycka på
startknappen och starta motorn igen.
MAU42888
Start av motornFör att avstängningssystemet för tändkrets
ska tillåta att motorn får startas, måste nå-
got av följande vara uppfyllt:
 Växeln ligger i neutralläge.
 En växel ligger i men kopplingshand-
taget är indraget och sidostödet är
uppfällt.
Mer information finns på sidan 3-17.
1. Vrid tändningsnyckeln till läge “ON”
och se till att motorns stoppknapp står
på “ ”.
Följande varningslampor och indike-
ringslampor bör lysa ett par sekunder
för att sedan slockna. Varningslampa för oljenivå
 Varningslampa för bränslenivå
 Varningslampa för kylvätsketem-
peratur
 Varningslampa för motorpro-
blem
 Indikeringslampa för startspärr-
systemVIKTIGT
MCA11834
Om indikeringslampan inte tänds när
tändningsnyckeln vrids till läge “ON”, el-
ler fortsätter att lysa efter det att motorn
U1CSM2M0.book Page 1 Friday, July 24, 2015 11:46 AM

10-1
10
RegisterAAvbländningskontakt .............................. 3-9
Avstängningssystem för tändkrets ....... 3-17BBakfjädring, smörjning .......................... 6-24
Batteri ................................................... 6-26
Blinkerslampa eller bromsljus-/bakljuslampa, byte ........... 6-31
Blinkersomkopplare ................................ 3-9
Bränsle .................................................. 3-12
Bränsleförbrukning, tips för att sänka .... 5-3
Bränsletankens ventilationsslang och
överloppsslang ................................... 3-14
Bromljuskontakter................................. 6-18
Bromshandtag ...................................... 3-11
Bromshandtagets spel, kontroll............ 6-18
Broms- och kopplingshandtag, kontroll av och smörjning ................... 6-23
Bromspedal .......................................... 3-11
Bromspedal och växelpedal, kontroll av och smörjning ................................ 6-23
Bromsvätska, byte ................................ 6-21
Bromsvätskenivå, kontroll av ................ 6-20DDäck...................................................... 6-15
Delarnas placering .................................. 2-1FFelsökning............................................. 6-33
Felsökningsschema .............................. 6-34
Förarens sadel ...................................... 3-14
Försiktighet med matta färger ................ 7-1
Förvaring ................................................. 7-3
Framgaffel, kontroll av .......................... 6-25
GGashandtagets spel, kontroll ............... 6-14
Gashandtag och kabel, kontroll av och smörjning ........................................... 6-22HHjälmhållare .......................................... 3-15
Hjul ....................................................... 6-17
Hjullager, kontroll av ............................. 6-26
Huvudströmbrytare/styrlås ..................... 3-2IIdentifikationsnummer ............................ 9-1
Indikeringslampa för blinkers ................. 3-3
Indikeringslampa för helljus.................... 3-4
Indikeringslampa för neutralläge ............ 3-3
Indikeringslampa för startspärrsystem ... 3-5
Indikeringslampor och varningslampor .................................... 3-3
Inkörning av motorn ............................... 5-3KKablar, kontroll av och smörjning ......... 6-22
Katalysator ........................................... 3-14
Kontroll av bromsbelägg, fram och bak ..................................................... 6-19
Kopplingshandtag ................................ 3-10
Kopplingshandtagets spel, justering .... 6-17
Kuggremsspänning .............................. 6-21
Kylvätska .............................................. 6-12LLjusblinkknapp ....................................... 3-9
Luftfilter, byte ....................................... 6-14MMotorcykelns identifikationsnummer ..... 9-1
Motorns serienummer ............................ 9-1
Motorolja och oljefilterinsats ................ 6-10 Multi-funktionsmätare .............................3-5
NNummerskyltsbelysning, byte av
lampa ..................................................6-32PPanel, lossa och sätta fast ......................6-8
Parkering .................................................5-4
Parkeringsljuslampa, byte .....................6-30RRESET-knapp .......................................3-10SSäkerhetsinformation ..............................1-1
Säkringar, byte ......................................6-27
SELECT-knapp .....................................3-10
Sidostöd................................................3-17
Sidostöd, kontroll av och smörjning .....6-24
Signalknapp ............................................3-9
Skötsel ....................................................7-1
Skötsel och smörjning, regelbunden ......6-4
Specifikationer ........................................8-1
Ställa motorcykeln ................................6-33
Start av motorn .......................................5-1
Startknapp ..............................................3-9
Startspärrsystem.....................................3-1
Stoppknapp ............................................3-9
Stötdämpare, justering .........................3-16
Strålkastarlampa, byte ..........................6-29
Styrarmaturer ..........................................3-9
Styrning, kontroll av ..............................6-25
Svingarmens ledpunkter, smörjning .....6-24TTändstift, kontroll av ...............................6-8
Tanklock................................................3-12
Typskylt ...................................................9-1
U1CSM2M0.book Page 1 Friday, July 24, 2015 11:46 AM
