Información relativa a la seguridad
1-4
1
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con
Yamaha fabrican repuestos y accesorios u ofrecen otras modificaciones para vehícu-
los Yamaha. Yamaha no puede probar los
productos que fabrican estas empresas.
Por tanto, Yamaha no puede respaldar ni
recomendar el uso de accesorios no vendi-
dos por Yamaha ni modificaciones no re-
comendadas específicamente por
Yamaha, incluso si las vende e instala un
concesionario Yamaha.
Repuestos, accesorios y mo dificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren su diseño o sus características de funcio-
namiento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.
 No instale nunca accesorios o lleve
carga que puedan afectar a las pres-
taciones de la motocicleta. Revise
cuidadosamente el accesorio antes
de utilizarlo, a fin de cerciorarse de
que de ningún modo reduzca la dis-
tancia al suelo ni el ángulo de inclina-
ción, ni limite el recorrido de la
suspensión, el recorrido de la direc-
ción o el funcionamiento de los man-
dos ni obstaculice las luces o
reflectores.
• Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
• Los accesorios voluminosos o grandes pueden afectar gravemen-
te a la estabilidad de la motocicleta
por sus efectos aerodinámicos. La
motocicleta puede adquirir una ten-
dencia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran ta-
maño.
• Algunos accesorios pueden obligar al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
 Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del mo-
tor, con el consiguiente peligro.
U1CSS2S0.book Page 4 Tuesday, July 21, 2015 4:57 PM

Información relativa a la seguridad
1-5
1
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-15 las especifica-
ciones de los neumáticos e información
adicional sobre su sustitución.
Transporte de la motocicleta
Asegúrese de seguir las instrucciones si-
guientes antes de transportar la motocicle-
ta en otro vehículo.  Retire cualquier elemento suelto de la
motocicleta.
 Compruebe que el grifo de gasolina
(en caso pertinente) está en la posi-
ción “OFF” y que no hay fugas de
combustible.
 Oriente la rueda delantera en línea
recta al remolque o a la caja del ca-
mión y bloquéela en un canal para evi-
tar el movimiento.
 Ponga una marcha (para modelos con
transmisión manual).
 Asegure la motocicleta con sujecio-
nes o correas adecuadas fijadas a
piezas sólidas de la motocicleta, como el bastidor o la brida triple de la
horquilla superior delantera (y no, por
ejemplo, los manillares montados en
goma, los intermitentes o cualquier
pieza que pudiera romperse). Elija la
ubicación de las correas con deteni-
miento para evitar que generen fric-
ción y rayen las superficies pintadas
durante el transporte.
 Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motocicle-
ta no rebote excesivamente durante el
transporte.U1CSS2S0.book Page 5 Tuesday, July 21, 2015 4:57 PM

Descripción
2-1
2
SAU10411
Vista izquierda
12 36 7
4,5
8
910

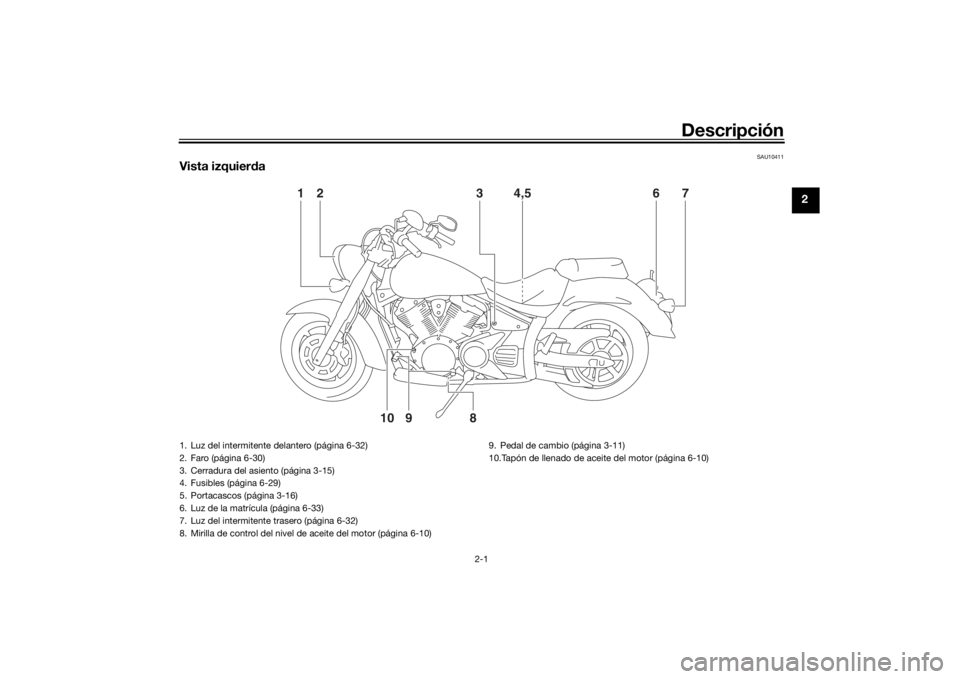

1. Luz del intermitente delantero (página 6-32)
2. Faro (página 6-30)
3. Cerradura del asiento (página 3-15)
4. Fusibles (página 6-29)
5. Portacascos (página 3-16)
6. Luz de la matrícula (página 6-33)
7. Luz del intermitente trasero (página 6-32)

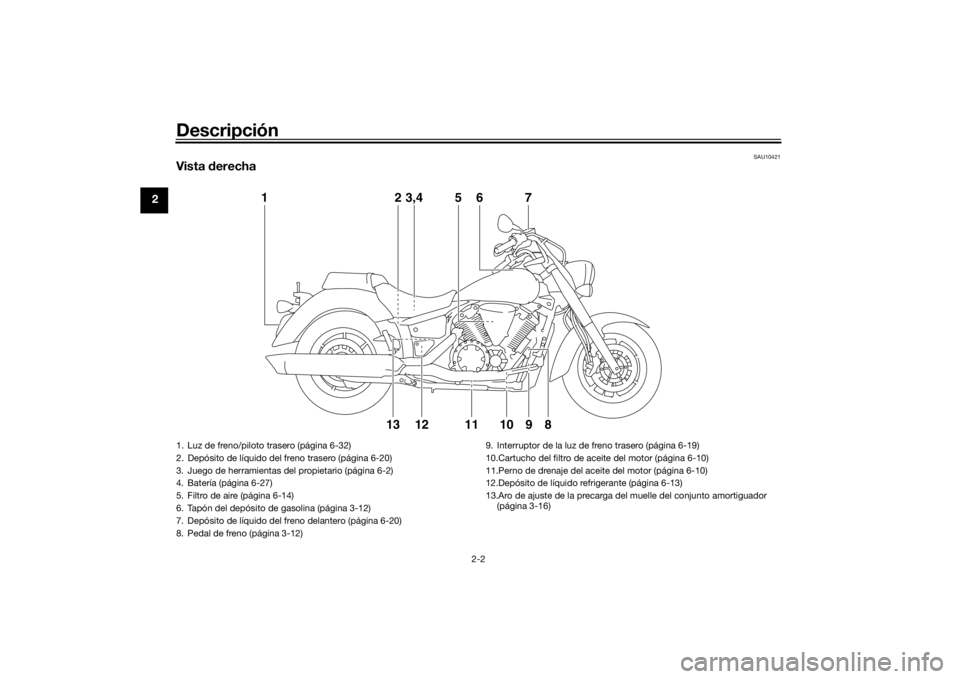

8. Mirilla de control del nivel de aceite del motor (página 6-10) 9. Pedal de cambio (página 3-11)
10.Tapón de llenado de aceite del motor (página 6-10)
U1CSS2S0.book Page 1 Tuesday, July 21, 2015 4:57 PM

Descripción
2-2
2
SAU10421
Vista derecha
12
121310 9 8
3,4 5 6 7
11
1. Luz de freno/piloto trasero (página 6-32)
2. Depósito de líquido del freno trasero (página 6-20)
3. Juego de herramientas del propietario (página 6-2)
4. Batería (página 6-27)
5. Filtro de aire (página 6-14)
6. Tapón del depósito de gasolina (página 3-12)
7. Depósito de líquido del freno delantero (página 6-20)
8. Pedal de freno (página 3-12) 9. Interruptor de la luz de freno trasero (página 6-19)
10.Cartucho del filtro de aceite del motor (página 6-10)
11.Perno de drenaje del aceite del motor (página 6-10)
12.Depósito de líquido refrigerante (página 6-13)
13.Aro de ajuste de la precarga del muelle del conjunto amortiguador
(página 3-16)U1CSS2S0.book Page 2 Tuesday, July 21, 2015 4:57 PM

Descripción
2-3
2
SAU10431
Mandos e instrumentos
12 3 4 567

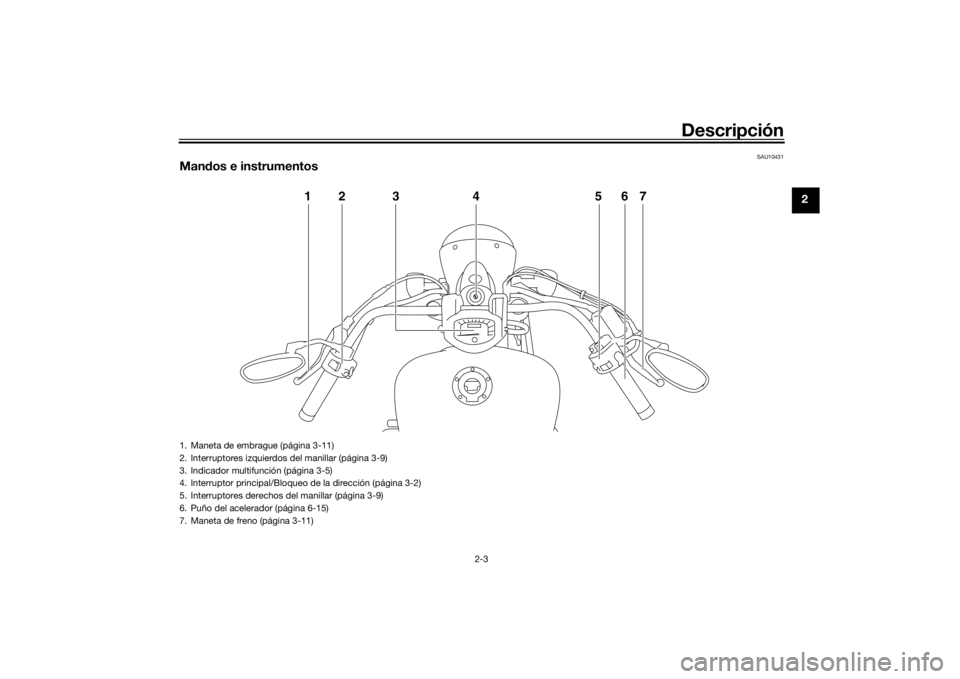

1. Maneta de embrague (página 3-11)
2. Interruptores izquierdos del manillar (página 3-9)
3. Indicador multifunción (página 3-5)
4. Interruptor principal/Bloqueo de la dirección (página 3-2)
5. Interruptores derechos del manillar (página 3-9)
6. Puño del acelerador (página 6-15)
7. Maneta de freno (página 3-11)
U1CSS2S0.book Page 3 Tuesday, July 21, 2015 4:57 PM

Funciones de los instrumentos y man dos
3-1
3
SAU10978
Sistema inmovilizad orEste vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistema consta de lo si-
guiente:
 una llave de registro de nuevo código
(llave roja)
 dos llaves normales (llaves negras) en
las que se pueden registrar nuevos
códigos
 un transpondedor (que está instalado
en la llave de registro de código)
 una unidad inmovilizadora
 una ECU (unidad de control electróni-
co)
 una luz indicadora del sistema inmovi-
lizador (Véase la página 3-5). La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un proceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla-
ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCIÓN
SCA11822
 ¡NO PIERDA LA LLAVE DE REGIS-
TRO DE CÓDIGO! ¡SI LA PIERDE,
PÓNGASE INMEDIATAMENTE EN
CONTACTO CON SU CONCESIO-
NARIO! Si se pier de la llave de re-
gistro de có digo, es imposible
registrar nuevos có digos en las lla-
ves normales. Po drá utilizar las lla-
ves normales para arrancar el
vehículo; no obstante, si es necesa-
rio registrar un nuevo có digo (es
d ecir, si se hace una nueva llave
normal o si se pier den to das las lla-
ves) se deberá cambiar to do el sis-
tema inmoviliza dor. Por lo tanto, se
recomien da encareci damente utili-
zar una d e las llaves normales y
guar dar la llave de registro en un lu-
gar seguro. 
No sumerja ninguna d e las llaves en
agua.
 No exponga ninguna de las llaves a
temperaturas excesivamente ele-
vad as.
 No sitúe ninguna de las llaves cerca
d e imanes (esto incluye, aunque sin
limitarse a ello, pro ductos tales
como altavoces, etc.).
 No coloque cerca de ninguna llave
objetos que transmitan señales
eléctricas.
 No coloque objetos pesad os enci-
ma de las llaves.
 No rectifique ni altere la forma de
las llaves.
 No separe la parte de plástico de
las llaves.
 No col oque d
os
llaves de ningún
sistema inmoviliza dor en un mismo
llavero.
 Mantenga las llaves normales, así
como las llaves de otros sistemas
inmoviliza dores, alejad as de la llave
d e registro d e código de este vehí-
culo.
 Mantenga las llaves de otros siste-
mas inmoviliza dores alejad as del
interruptor principal, ya que pue den
crear interferencias de señal.
1. Llave de registro de nuevo código (llave roja)
2. Llaves normales (llave negra)U1CSS2S0.book Page 1 Tuesday, July 21, 2015 4:57 PM

Funciones de los instrumentos y man dos
3-2
3
SAU10474
Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.NOTAPara la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrar
el nuevo código.
SAU38531
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero, la luz de la matrícula y la luz de po-
sición se encienden y se puede arrancar el
motor. La llave no se puede extraer.NOTAEl faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición
“OFF”, incluso si el motor se cala.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y pued e perder el con-
trol o sufrir un acci dente.
SAU10686
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave. Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Con la llave en la posición “OFF”, em- pújela hacia dentro y gírela a la posi-
ción “LOCK”.
3. Extraiga la llave.NOTASi la dirección no se bloquea, inténtelo gi-
rando el manillar ligeramente a la derecha.
P
ON
OFF
LOCK
1. Empujar.
2. Girar.12
U1CSS2S0.book Page 2 Tuesday, July 21, 2015 4:57 PM

Funciones de los instrumentos y man dos
3-3
3
Para desbloquear la dirección1. Introduzca la llave.
2. Con la llave en la posición “LOCK”,
empújela hacia dentro y gírela a la po-
sición “OFF”.
SAU34342
(Estacionamiento)
La dirección está bloqueada y el piloto tra-
sero, la luz de la matrícula y la luz de posi-
ción están encendidas. Las luces de
emergencia y los intermitentes se pueden
encender, pero el resto de los sistemas
eléctricos están desconectados. Se puede
extraer la llave.
La dirección debe estar bloqueada para
poder girar la llave a la posición “ ”.
ATENCIÓN
SCA11021
No utilice la posición d e estacionamien-
to durante un perio do d e tiempo prolon-
ga do; de lo contrario pued e descargarse
la batería.
SAU49398
Luces in dica doras y de aviso
SAU11022
Luz in dica dora de intermitencia “ ”
Esta luz indicadora parpadea cuando está
activada una luz de intermitencia.
SAU11061
Luz ind icadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
1. Empujar.
2. Girar.12
1. Luz indicadora de punto muerto “ ”
2. Luz de aviso de la temperatura del líquido refrigerante “ ”
3. Luz de aviso de avería del motor “ ”
4. Luz indicadora de la luz de carretera “ ”
5. Luz indicadora de intermitencia “ ”
6. Luz de aviso del nivel de aceite “ ”
7. Luz de aviso del nivel de gasolina “ ”
8. Luz indicadora del sistema inmovilizador
U1CSS2S0.book Page 3 Tuesday, July 21, 2015 4:57 PM

Funciones de los instrumentos y man dos
3-4
3
SAU11081
Testigo d e luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11256
Luz de aviso d el nivel de aceite “ ”
Esta luz de aviso se enciende si el nivel de
aceite del motor está bajo.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a “ON” o permanece en-
cendida después de confirmar que el nivel
de aceite es correcto (ver página 6-10),
haga revisar el vehículo en un concesiona-
rio Yamaha.NOTA Incluso si el nivel de aceite es suficien-
te, la luz de aviso puede parpadear al
circular por una cuesta o durante las
aceleraciones o desaceleraciones
bruscas, pero esto no es un fallo.
 Este modelo está equipado con un
dispositivo de autodiagnóstico del cir-
cuito de detección del nivel de aceite.
Si se detecta una anomalía en el cir-
cuito de detección del nivel de aceite,
la luz de aviso del nivel de aceite par- padea repetidamente. En ese caso,
haga revisar el vehículo en un conce-
sionario Yamaha.
SAU42746
Luz
de aviso d el nivel de gasolina “ ”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina desciende aproximada-
mente por debajo de 3.7 L (0.98 US gal,
0.81 Imp.gal). En ese caso, ponga gasolina
lo antes posible.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o per-
manece encendida después de poner
gasolina, haga revisar el vehículo en un
concesionario Yamaha.NOTA Es posible que la luz de aviso del nivel
de gasolina no se encienda y apague
en el momento apropiado si el vehícu-
lo no se encuentra en posición vertical
sobre una superficie horizontal.
 Este modelo está equipado con un
dispositivo de autodiagnóstico del cir-
cuito de detección del nivel de gasoli-
na. Si se detecta una anomalía en el circuito de detección del nivel de ga-
solina, la luz de aviso del nivel de ga-
solina parpadea repetidamente. En
ese caso, haga revisar el vehículo en
un concesionario Yamaha.
SAU11447
Luz
de aviso de la temperatura del líqui-
d o refrigerante “ ”
Esta luz de aviso se enciende si el motor se
recalienta. En ese caso, pare el motor in-
mediatamente y deje que se enfríe.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.ATENCIÓN
SCA10022
No mantenga en marcha el motor si se
recalienta.
U1CSS2S0.book Page 4 Tuesday, July 21, 2015 4:57 PM

Funciones de los instrumentos y man dos
3-5
3
NOTA En los vehículos equipados con venti-
lador del radiador, este se activa o
desactiva automáticamente en fun-
ción de la temperatura del líquido re-
frigerante en el radiador.
 Si el motor se recalienta, consulte las
instrucciones adicionales de la página
6-37.
SAU42775
Luz de aviso d e avería del motor “ ”
Esta luz de aviso se enciende cuando se
detecta un problema en el circuito eléctrico
de control del motor. En ese caso, haga re-
visar el sistema de autodiagnóstico en un
concesionario Yamaha. (Véase en la página
3-8 una explicación del dispositivo de auto-
diagnóstico).
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
SAU38626
Luz ind icadora del sistema inmoviliza-
d or
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a la posición “ON” o
si permanece encendida, haga revisar el
circuito eléctrico en un concesionario
Yamaha. El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del sis-
tema inmovilizador. (Véase en la página 3-8
una explicación del dispositivo de auto-
diagnóstico).
SAU4290B
In dica dor multifunción
ADVERTENCIA
SWA12423
Asegúrese de parar el vehículo antes d e
efectuar cualquier cambio en las posi-
ciones de ajuste d el indica dor multifun-
ción. La manipulación del visor
multifunción durante la marcha pue de
d istraer al con ductor y ocasionar un ac-
ci dente.El indicador multifunción está provisto de
los elementos siguientes:
 un velocímetro
 un cuentakilómetros

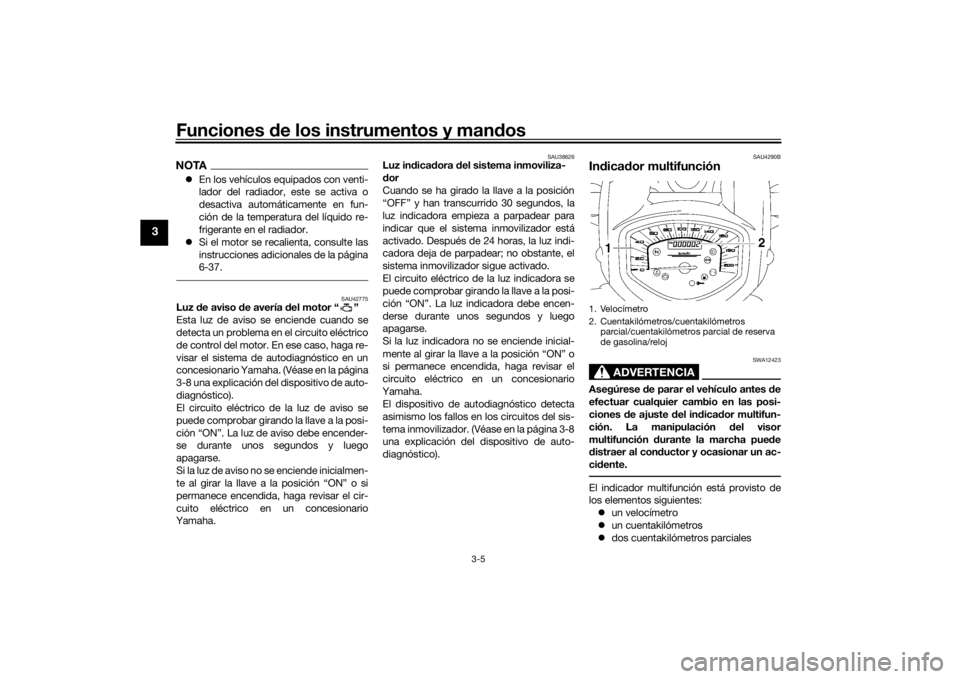

 dos cuentakilómetros parciales1. Velocímetro
2. Cuentakilómetros/cuentakilómetros
parcial/cuentakilómetros parcial de reserva
de gasolina/reloj
U1CSS2S0.book Page 5 Tuesday, July 21, 2015 4:57 PM
