Cuidad os y almacenamiento de la motocicleta
7-3
7
3. Se recomienda aplicar un aerosol an-
ticorrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
4. Utilice aceite en aerosol como limpia- dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la pintura provocados por piedras, etc.
6. Encere todas las superficies pintadas
y cromadas. Evite el uso de productos
combinados de cera y detergente,
muchos de los cuales contienen abra-
sivos que pueden echar a perder la
pintura o el acabado protector.
7. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11132
La presencia d e contaminantes en los
frenos o en los neumáticos pue de pro-
vocar la pér did a de control.
 Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
 Si es preciso, limpie los discos y los
forros de freno con un limpia dor
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes d
e con ducir a velocid ad es altas,
pruebe la capaci dad d e frena do y el
comportamiento en curvas de la
motocicleta.
ATENCIÓN
SCA10951
 Aplique aceite en aerosol y cera de
forma mo dera da, eliminan do los
excesos.
 No aplique nunca aceite o cera a la
correa de transmisión.
 No aplique nunca aceite o cera so-
bre piezas d e goma o de plástico;
trátelas con un pro ducto a decua do
para su mantenimiento.
 Evite el uso d e compuestos abri-
llanta dores abrasivos que pued en
d esgastar la pintura.NOTA Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
 Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
SAU26283
AlmacenamientoPerio do corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.ATENCIÓN
SCA10811
 Si guar da la motocicleta en un lugar
mal ventila do o la cubre con una
lona cuan do tod avía esté moja da, el
agua y la hume dad penetrarán en
su interior y se oxi dará.
 Para prevenir la corrosión, evite só-
tanos húme dos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen pro ductos
químicos fuertes.Perio do largo
Antes de guardar la motocicleta durante
varios meses: 1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
U1CSS2S0.book Page 3 Tuesday, July 21, 2015 4:57 PM

Cuidad os y almacenamiento de la motocicleta
7-4
7
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite). ¡ADVERTENCIA!
Para evitar d años o lesiones por
chispas, conecte a masa los
electro dos de la bujía cuan do
haga girar el motor.
[SWA10952]
e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas. 4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para
evitar que los neumáticos se degra-
den en un punto.
6. Cubra la salida del silenciador con una bolsa de plástico para evitar que pe-
netre humedad.
7. Desmonte la batería y cárguela com- pletamente. Guárdela en un lugar
fresco y seco y cárguela una vez al
mes. No guarde la batería en un lugar
excesivamente frío o caliente [menos
de 0 °C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-27.
NOTAEfectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
U1CSS2S0.book Page 4 Tuesday, July 21, 2015 4:57 PM

Especificaciones
8-1
8
Dimensiones:Longitud total:2490 mm (98.0 in)
Anchura total:
Modelos no UBS
1000 mm (39.4 in)
Modelos UBS
995 mm (39.2 in)
Altura total: Modelos no UBS
1150 mm (45.3 in)
Modelos UBS
1145 mm (45.1 in)
Altura del asiento: 690 mm (27.2 in)
Distancia entre ejes:
1690 mm (66.5 in)
Holgura mínima al suelo: 145 mm (5.71 in)
Radio de giro mínimo: 3.5 m (11.48 ft)Peso:Peso en orden de marcha:304 kg (670 lb)Motor:Ciclo de combustión:
4 tiempos
Sistema de refrigeración: Refrigerado por líquido
Sistema de válvulas: SOHC
Disposición de cilindros:
En V Número de cilindros:
2 cilindros
Cilindrada: 1304 cm3
Calibre × Carrera:
100.0 × 83.0 mm (3.94 × 3.27 in)
Relación de compresión: 9.5 : 1
Sistema de arranque: Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:
YAMALUBE
Grados de viscosidad SAE:
10W-40
Calidad de aceite de motor recomendado: API servicio tipo SG o superior, norma
JASO MA
Cantidad de aceite de motor: Cambio de aceite:
3.20 L (3.38 US qt, 2.82 Imp.qt)
Con desmontaje del filtro de aceite: 3.40 L (3.59 US qt, 2.99 Imp.qt)Canti dad d e líqui do refrigerante:Depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.45 L (0.48 US qt, 0.40 Imp.qt)
Radiador (incluidas todas las rutas):
2.10 L (2.22 US qt, 1.85 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceite
Combustible:Combustible recomendado:Gasolina normal sin plomo (Gasohol [E10]
aceptable)
Capacidad del depósito de combustible: 19 L (5.0 US gal, 4.2 Imp.gal)
Cantidad de reserva de combustible:
3.7 L (0.98 US gal, 0.81 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Marca ID:3D81 20Bujía(s):Fabricante/modelo:
NGK/LMAR7A-9
Distancia entre electrodos de la bujía: 0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:
Húmedo, multidiscoTransmisión:Relación de reducción primaria:1.556 (70/45)
Transmisión final:
Correa
Relación de reducción secundaria: 2.333 (70/30)
Tipo de transmisión: Velocidad 5, engrane constante
Relación de engranajes:
1a:2.769 (36/13)
2a:
1.778 (32/18)
U1CSS2S0.book Page 1 Tuesday, July 21, 2015 4:57 PM

Especificaciones
8-2
8
3a:1.381 (29/21)
4a: 1.115 (29/26)
5a:
0.960 (24/25)
Chasis:Tipo de bastidor:Doble cuna
Ángulo del eje delantero:
32.7 grados
Base del ángulo de inclinación: 145 mm (5.7 in)Neumático delantero:Tipo:
Sin cámara
Tamaño: 130/90 16M/C 67H
Fabricante/modelo: DUNLOP/D404F X
Fabricante/modelo:
BRIDGESTONE/EXEDRA G721Neumático trasero:Tipo:Sin cámara
Tamaño:
170/70B 16M/C 75H
Fabricante/modelo: DUNLOP/K555
Fabricante/modelo: BRIDGESTONE/G722 GCarga:Carga máxima:209 kg (461 lb) (Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión
de aire d el neumático (me did a
en neumáticos en frío):Hasta 90 kg (198 lb) de carga:
Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 280 kPa (2.80 kgf/cm2, 41 psi)
90 kg (198 lb) de carga - carga máxima: Delantero: 250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 280 kPa (2.80 kgf/cm2, 41 psi)Rue da delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta: 16M/C x MT3.00Rue da trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta: 16M/C x MT4.50Sistema de freno unificad o:Operación:
Modelos UBS
Se activa con el freno delanteroFreno delantero:Tipo:
Freno hidráulico de doble disco
Líquido de frenos especificado:
DOT 4
Freno trasero:Tipo:Freno hidráulico monodisco
Líquido de frenos especificado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Muelle:
Muelle espiral
Amortiguador: Amortiguador hidráulico
Trayectoria de la rueda: 135 mm (5.3 in)Suspensión trasera:Tipo:Basculante (suspensión de unión)
Muelle: Muelle espiral
Amortiguador:
Amortiguador neumático-hidráulico
Trayectoria de la rueda: 110 mm (4.3 in)Sistema eléctrico:Sistema de tensión:
12 V
Sistema de encendido: TCI
Sistema estándar: Magneto CABatería:Modelo:YTX20L-BS
U1CSS2S0.book Page 2 Tuesday, July 21, 2015 4:57 PM

Especificaciones
8-3
8
Voltaje, capacidad:12 V, 18.0 Ah (10 HR)Faro delantero:Tipo de bombilla:
Bombilla halógenaPotencia de la bombilla × cantidad :Faro:
H4, 60.0 W/55.0 W x 1
Luz de freno y posterior:
21.0 W/5.0 W × 2
Luz de intermitencia delantera: 21.0 W × 2
Luz de intermitencia trasera: 21.0 W × 2
Luz auxiliar:
5.0 W × 1
Luz de la matrícula: 5.0 W × 1
Luz de instrumentos: LED
Luz indicadora de punto muerto:
LED
Luz indicadora de luz de carretera: LED
Luz de aviso del nivel de aceite: LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina: LED
Luz de alarma de temperatura del
refrigerante: LED Luz de aviso de avería en el motor:
LED
Luz indicadora del sistema inmovilizador: LED
Fusible:Fusible principal:50.0 A
Fusible del faro: 20.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido: 15.0 A
Fusible de luz de estacionamiento: 10.0 A
Fusible del motor del ventilador del radiador:
20.0 A
Fusible del sistema de inyección de gasolina: 10.0 A
Fusible de repuesto: 10.0 A
U1CSS2S0.book Page 3 Tuesday, July 21, 2015 4:57 PM

Información para el consumidor
9-1
9
SAU53562
Números de i dentificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:

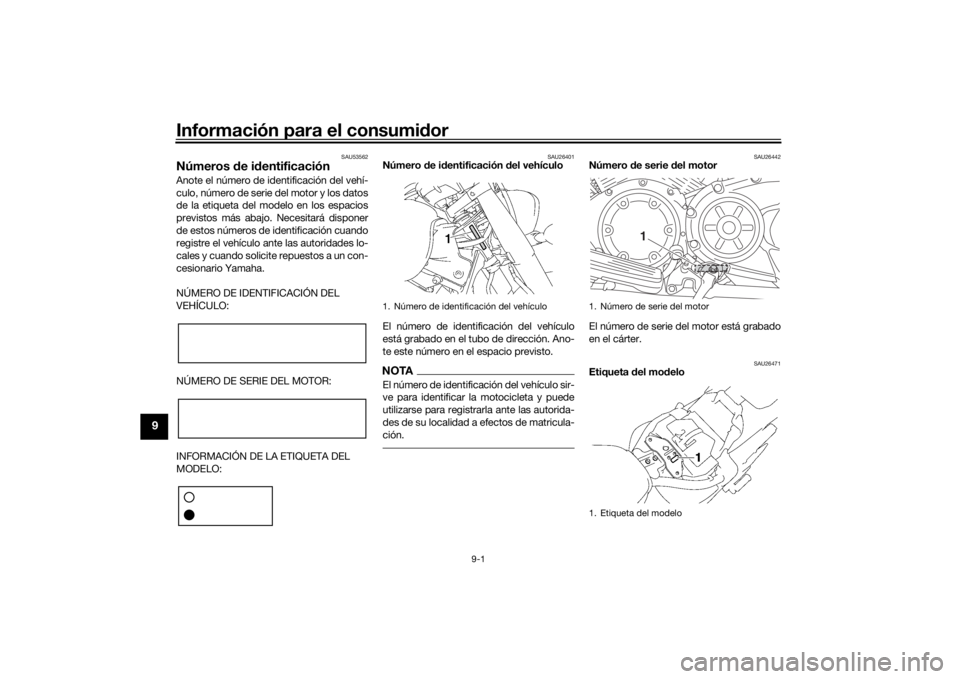

SAU26401
Número de i dentificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26442
Número de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26471
Etiqueta del mo delo
1. Número de identificación del vehículo
1. Número de serie del motor
1. Etiqueta del modelo
1
U1CSS2S0.book Page 1 Tuesday, July 21, 2015 4:57 PM

Información para el consumidor
9-2
9
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-15). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando soli-
cite repuestos a un concesionario Yamaha.
U1CSS2S0.book Page 2 Tuesday, July 21, 2015 4:57 PM

10-1
10
IndexAAceite del motor y cartucho del filtro
de aceite ............................................. 6-10
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta ....................... 6-34
Arranque del motor ................................. 5-1
Asiento del conductor........................... 3-15BBatería................................................... 6-27
Bombilla de la luz de la matrícula, cambio................................................ 6-33
Bombilla del faro, cambio ..................... 6-30
Bombilla de una luz de intermitencia o de la luz de freno/piloto trasero,
cambio................................................ 6-32
Bombilla de una luz de posición, cambio................................................ 6-32
Bujías, comprobación ............................. 6-8CCaballete lateral .................................... 3-17
Caballete lateral, comprobación y engrase ............................................... 6-25
Cables, comprobación y engrase ......... 6-23
Cambio ................................................... 5-2
Catalizador............................................ 3-14
Cojinetes de las ruedas,
comprobación .................................... 6-27
Color mate, precaución .......................... 7-1
Conjunto amortiguador, ajuste ............. 3-16
Conmutador de la luz de cruce/ carretera ............................................... 3-9
Consumo de gasolina, consejos para
reducirlo................................................ 5-3
Cuadros de identificación de averías ... 6-36 Cuidados ................................................ 7-1
DDirección, comprobación ..................... 6-27EEspecificaciones .................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ............................... 9-1FFiltro de aire, cambio............................ 6-14
Fusibles, cambio .................................. 6-29GGasolina ............................................... 3-13HHolgura de la válvula ............................ 6-15
Horquilla delantera, comprobación ...... 6-26IIdentificación de averías....................... 6-35
Indicador multifunción ............................ 3-5
Información relativa a la seguridad ........ 1-1
Interruptor de arranque ........................ 3-10
Interruptor de intermitencia .................... 3-9
Interruptor de la bocina ........................ 3-10
Interruptor de luces de emergencia ..... 3-10
Interruptor de paro del motor ............... 3-10
Interruptor de ráfagas............................. 3-9
Interruptores de la luz de freno ............ 6-19
Interruptores del manillar ....................... 3-9
Interruptor principal/Bloqueo de la
dirección .............................................. 3-2
Interruptor RESET ................................ 3-10
Interruptor SELECT .............................. 3-10JJuego de herramientas........................... 6-2
Juego de la correa de transmisión ....... 6-22 Juego libre de la maneta de
embrague, ajuste ................................6-18
Juego libre de la maneta del freno, comprobación ....................................6-19
Juego libre del puño del acelerador,
comprobación ....................................6-15
LLíquido de freno, comprobación...........6-20
Líquido de frenos, cambio ....................6-22
Líquido refrigerante ...............................6-13
Luces indicadoras y de aviso .................3-3
Luz de aviso de avería del motor ............3-5
Luz de aviso de la temperatura del líquido refrigerante................................3-4
Luz de aviso del nivel de aceite ..............3-4
Luz de aviso del nivel de gasolina ..........3-4
Luz indicadora de intermitencia ..............3-3
Luz indicadora del sistema inmovilizador.........................................3-5
Luz indicadora de punto muerto .............3-3MManeta de embrague ............................3-11
Maneta de freno ....................................3-11
Manetas de freno y embrague, comprobación y engrase ....................6-24
Mantenimiento, sistema de control de emisiones..............................................6-3
Mantenimiento y engrase, periódicos .....6-4NNeumáticos ...........................................6-15
Número de identificación del vehículo ....9-1
Número de serie del motor .....................9-1
Números de identificación ......................9-1
U1CSS2S0.book Page 1 Tuesday, July 21, 2015 4:57 PM

Index
10-2
10
PPanel, desmontaje y montaje ................. 6-8
Pastillas de freno delantero y trasero,
comprobación .................................... 6-19
Pedal de cambio................................... 3-11
Pedal de freno ...................................... 3-12
Pedales de freno y cambio, comprobación y engrase ................... 6-24
Pivotes del basculante, engrase .......... 6-26
Portacascos.......................................... 3-16
Puño del acelerador y cable, comprobación y engrase ................... 6-23RRodaje del motor .................................... 5-3
Ruedas ................................................. 6-17SSistema de corte del circuito de
encendido .......................................... 3-18
Sistema inmovilizador ............................ 3-1
Situación de las piezas ........................... 2-1
Suspensión trasera, engrase ................ 6-25TTapón del depósito de gasolina ........... 3-12
Testigo de luces de carretera ................. 3-4
Tubo respiradero y tubo de rebose
del depósito de gasolina .................... 3-14
U1CSS2S0.book Page 2 Tuesday, July 21, 2015 4:57 PM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
