Consignes de sécurité
1-4
1
tester les produits disponibles sur le mar-
ché secondaire. Yamaha ne peut dès lors ni
approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les
modifications autres que celles recomman-
dées spécialement par Yamaha, même si
ces pièces sont vendues ou montées par
un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
d ifications issus du marché secon daire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces
modifications ne sont pas appropriés en
raison du danger potentiel qu’ils représen-
tent pour soi-même et pour autrui. La mise
en place de produits issus du marché se-
condaire ou l’exécution d’une autre modifi-
cation du véhicule venant altérer le concept
ou les caractéristiques du véhicule peut
soumettre les occupants du véhicule ou
des tiers à des risques accrus de blessures
ou de mort. Le propriétaire est responsable
des dommages découlant d’une modifica-
tion du véhicule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”. 
Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement limite
de la suspension, la course de la di-
rection ou le fonctionnement des
commandes. Vérifier aussi qu’ils ne
cachent pas les feux et catadioptres.
• Les accessoires montés sur le gui- don ou autour de la fourche peu-
vent créer des déséquilibres dus à
une mauvaise distribution du poids
ou à des changements d’ordre aé-
rodynamique. Si des accessoires
sont montés sur le guidon ou
autour de la fourche, ils doivent être
aussi légers et compacts que pos-
sible.
• Des accessoires volumineux
risquent de gravement réduire la
stabilité de la moto en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever la moto
et le vent latéral peut la rendre ins-
table. De tels accessoires peuvent également rendre le véhicule ins-
table lors du croisement ou du dé-
passement de camions.
• Certains accessoires peuvent for- cer le pilote à modifier sa position
de conduite. Une position de
conduite incorrecte réduit la liberté
de mouvement du pilote et peut li-
miter son contrôle du véhicule. De
tels accessoires sont donc décon-
seillés.
 La prudence est de rigueur lors de
l’installation de tout accessoire élec-
trique supplémentaire. Si les acces-
soires excèdent la capacité de l’instal-
lation électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus d u marché secon-
d aire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à la
U1CSF2F0.book Page 4 Wednesday, July 15, 2015 3:17 PM

Consignes de sécurité
1-5
1
page 6-17 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
Transport d e la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans
un autre véhicule.  Retirer tous les éléments lâches de la
moto.
 S’assurer que le robinet de carburant
(le cas échéant) est à la position “OFF”
et qu’il n’y a pas de fuites de carbu-
rant.
 Dans la remorque ou la caisse de
chargement, diriger la roue avant droit
devant et la caler dans un rail avec
corne d’arrimage.
 Engager une vitesse (pour les modè-
les munis d’une boîte de vitesses à
commande manuelle).
 Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport.
 Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.U1CSF2F0.book Page 5 Wednesday, July 15, 2015 3:17 PM

Description
2-1
2
FAU10411

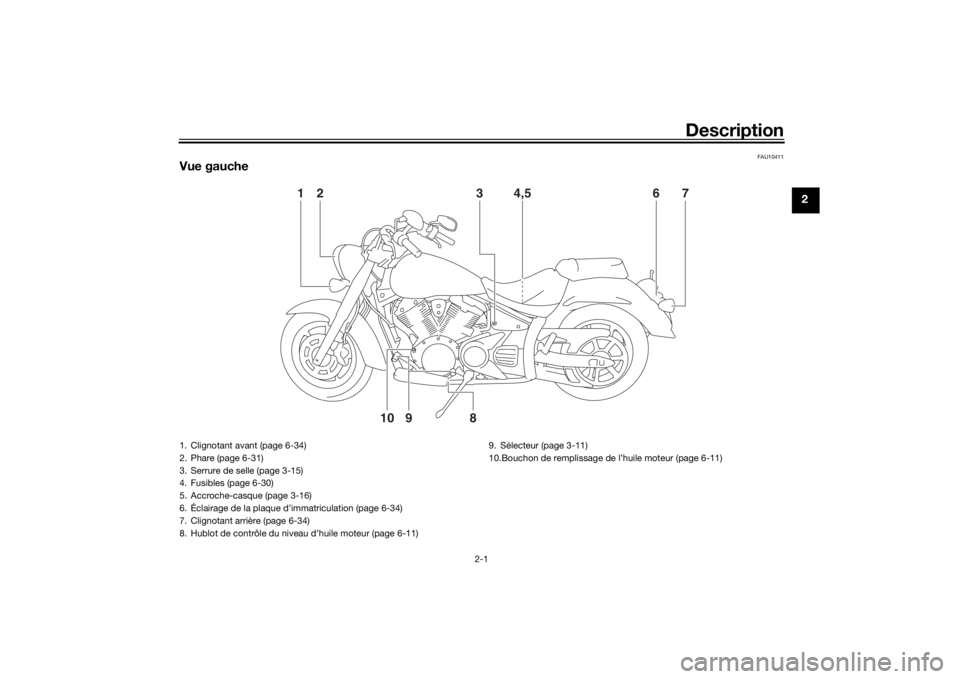

Vue gauche
1236 7
4,5
8
910
1. Clignotant avant (page 6-34)
2. Phare (page 6-31)
3. Serrure de selle (page 3-15)
4. Fusibles (page 6-30)
5. Accroche-casque (page 3-16)
6. Éclairage de la plaque d’immatriculation (page 6-34)
7. Clignotant arrière (page 6-34)
8. Hublot de contrôle du niveau d’huile moteur (page 6-11) 9. Sélecteur (page 3-11)
10.Bouchon de remplissage de l’huile moteur (page 6-11)
U1CSF2F0.book Page 1 Wednesday, July 15, 2015 3:17 PM

Description
2-2
2
FAU10421

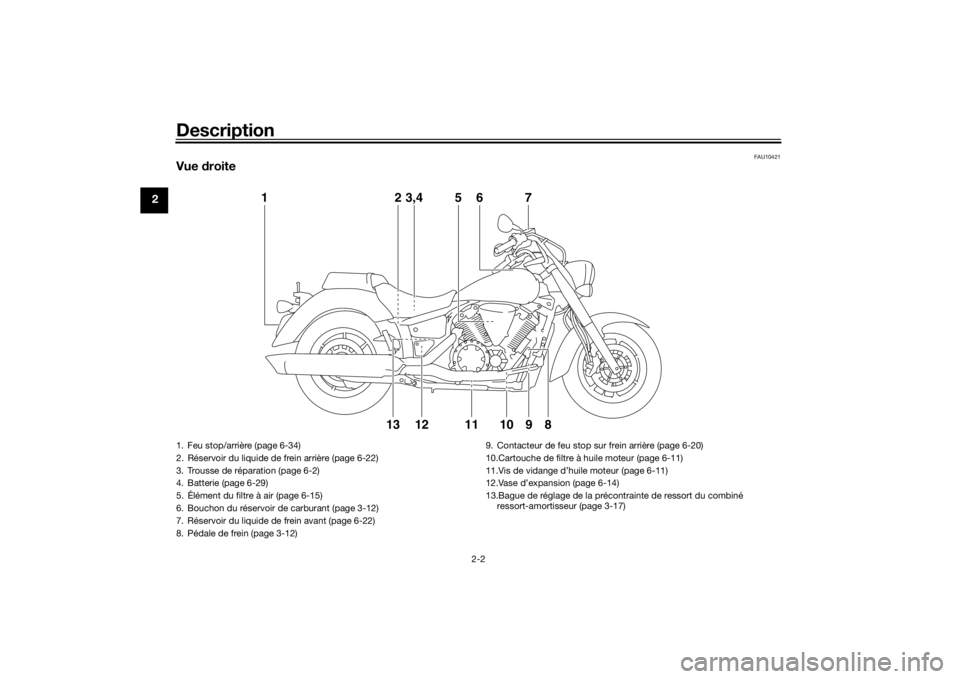

Vue droite
12
121310 9 8
3,4 5 6 7
11
1. Feu stop/arrière (page 6-34)
2. Réservoir du liquide de frein arrière (page 6-22)
3. Trousse de réparation (page 6-2)
4. Batterie (page 6-29)
5. Élément du filtre à air (page 6-15)
6. Bouchon du réservoir de carburant (page 3-12)
7. Réservoir du liquide de frein avant (page 6-22)
8. Pédale de frein (page 3-12) 9. Contacteur de feu stop sur frein arrière (page 6-20)
10.Cartouche de filtre à huile moteur (page 6-11)
11.Vis de vidange d’huile moteur (page 6-11)
12.Vase d’expansion (page 6-14)
13.Bague de réglage de la précontrainte de ressort du combiné
ressort-amortisseur (page 3-17)U1CSF2F0.book Page 2 Wednesday, July 15, 2015 3:17 PM

Description
2-3
2
FAU10431

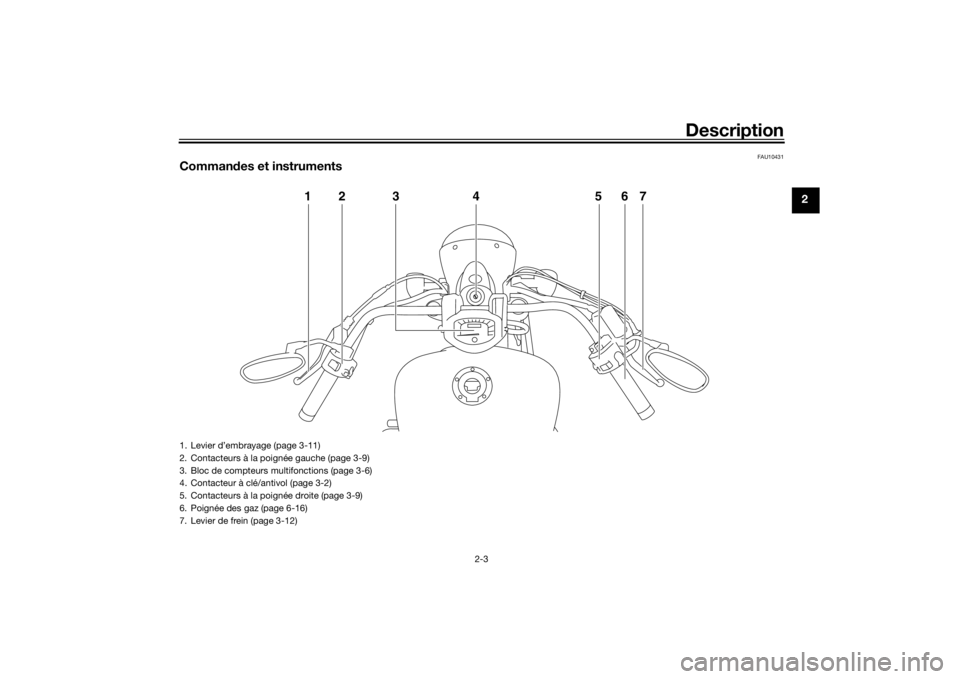

Commandes et instruments
12 3 4 567
1. Levier d’embrayage (page 3-11)
2. Contacteurs à la poignée gauche (page 3-9)
3. Bloc de compteurs multifonctions (page 3-6)
4. Contacteur à clé/antivol (page 3-2)
5. Contacteurs à la poignée droite (page 3-9)
6. Poignée des gaz (page 6-16)
7. Levier de frein (page 3-12)
U1CSF2F0.book Page 3 Wednesday, July 15, 2015 3:17 PM

Commandes et instruments
3-1
3
FAU10978
Immobilisateur antivolCe véhicule est équipé d’un immobilisa-
teur, dispositif de dissuasion de vol intégré,
protégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :
 une clé d’enregistrement de codes
(anneau en plastique rouge)
 deux clés de contact conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé
 un transpondeur (dans la clé d’enre-
gistrement de codes)
 un immobilisateur 
un bloc de commande électronique
(ECU)
 un témoin de l’immobilisateur antivol
(Voir page 3-5.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code
étant un procédé délicat, il faut le confier à
un concessionnaire Yamaha, en se présen-
tant chez lui avec le véhicule ainsi que les
trois clés. Ne pas se servir de la clé à an-
neau rouge pour conduire le véhicule.
Celle-ci ne doit servir que pour l’enregistre-
ment des codes. Toujours se servir d’une
clé à anneau noir pour conduire le véhicule.
ATTENTION
FCA11822
 NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSION-
NAIRE. Sans cette clé, tout réenre-
gistrement de co de est impossible.
Le moteur se mettra en marche
avec les clés conventionnelles,
mais il fau dra remplacer tout le sys-
tème de l’immobilisateur antivol si
l’enregistrement d’un nouveau
co de s’avère nécessaire (p. ex., fa-
brication d’un double supplémen-
taire ou perte d e toutes les clés conventionnelles). Il est
dès lors
hautement recomman dé d’utiliser
une des clés conventionnelles pour
la con duite et de conserver la clé
d ’enregistrement de co des dans un
lieu sûr.
 Ne plonger aucune d es clés dans
d u liqui de.
 N’exposer aucune clé à des tempé-
ratures excessivement élevées.
 Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de haut-
parleurs).
 Ne pas placer d’objet transmettant
d es signaux électriques à proximité
d ’une des clés.
 Ne pas d époser d’objet lour d sur
aucune des clés.
 Ne rectifier aucune d
es
clés ni mo-
d ifier leur forme.
 Ne pas retirer l’anneau en plastique
des clés.
 Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.
 Éloigner les clés d e contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d ’enregistrement de co des.
1. Clé d’enregistrement de codes
(anneau rouge)
2. Clés de contact conventionnelles (anneau noir)U1CSF2F0.book Page 1 Wednesday, July 15, 2015 3:17 PM

Commandes et instruments
3-2
3
 Éloigner les clés d’autres immobili-
sateurs antivols d u contacteur à
clé, car celles-ci risquent de provo-
quer d es interférences.
FAU10474
Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pour
l’enregistrement d’un nouveau code.
FAU38531
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière, l’éclairage de la plaque d’immatri- culation et la veilleuse s’allument, et le mo-
teur peut être mis en marche. La clé ne peut
être retirée.
N.B.Le phare s’allume automatiquement dès la
mise en marche du moteur et reste allumé
jusqu’à ce que la clé soit tournée sur
“OFF”, même lorsque le moteur cale.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé d
e contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte d e contrôle du
véhicule et être la cause d’un acci dent.
FAU10686
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée.
P
ON
OFF
LOCK
U1CSF2F0.book Page 2 Wednesday, July 15, 2015 3:17 PM

Commandes et instruments
3-3
3

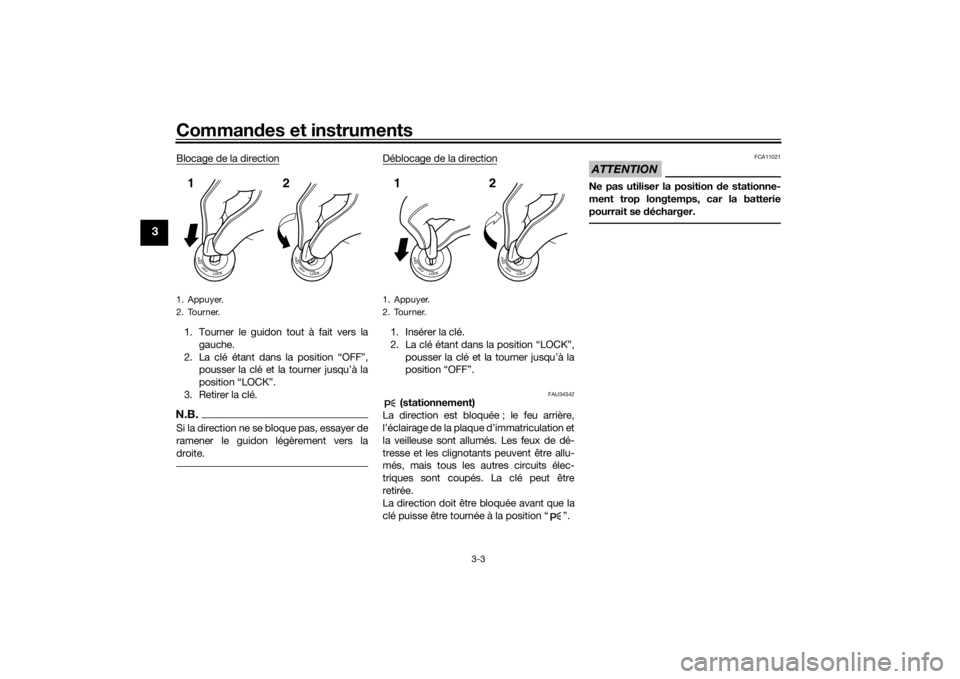

Blocage de la direction1. Tourner le guidon tout à fait vers la
gauche.
2. La clé étant dans la position “OFF”, pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers la
droite.
Déblocage de la direction1. Insérer la clé.
2. La clé étant dans la position “LOCK”, pousser la clé et la tourner jusqu’à la
position “OFF”.
FAU34342
(stationnement)
La direction est bloquée ; le feu arrière,
l’éclairage de la plaque d’immatriculation et
la veilleuse sont allumés. Les feux de dé-
tresse et les clignotants peuvent être allu-
més, mais tous les autres circuits élec-
triques sont coupés. La clé peut être
retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA11021
Ne pas utiliser la position d e stationne-
ment trop longtemps, car la batterie
pourrait se décharger.
1. Appuyer.
2. Tourner.12
1. Appuyer.
2. Tourner.12
U1CSF2F0.book Page 3 Wednesday, July 15, 2015 3:17 PM

Commandes et instruments
3-4
3
FAU49398
Voyants et témoins d’alerte
FAU11022
Témoin des clignotants “ ”
Ce témoin clignote lorsqu’un clignotant cli-
gnote.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu d e route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11256
Témoin d’alerte du niveau d ’huile “ ”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, après
avoir vérifié que le niveau d’huile est correct
(voir page 6-11), il convient de faire contrô-
ler le véhicule par un concessionnaire
Yamaha.N.B. Dans une côte ou lors d’une accéléra-
tion ou décélération brusques, le té-
moin d’alerte pourrait se mettre à
trembloter, même si le niveau d’huile
est correct. Ceci n’indique donc pas
une panne.
 Le circuit de détection du niveau
d’huile est surveillé par un dispositif
embarqué de diagnostic de pannes.
Si un problème est détecté dans le cir- cuit de détection de niveau d’huile, le
témoin d’alerte du niveau d’huile cli-
gnote. Le cas échéant, faire contrôler
le véhicule par un concessionnaire
Yamaha.
FAU42746
Témoin d’alerte du niveau d e carburant
“”
Ce témoin d’alerte s’allume lorsqu’il reste
moins de 3.7 L (0.98 US gal, 0.81 Imp.gal)
de carburant dans le réservoir. Quand ce
témoin s’allume, il convient de refaire le
plein dès que possible.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, après
avoir refait le plein, il convient de faire
contrôler le véhicule par un concession-
naire Yamaha.N.B. Le témoin d’alerte du niveau de car-
burant peut ne pas s’allumer et
s’éteindre aux moments opportuns si
le véhicule n’est pas dressé à la verti-
cale sur une surface de niveau.

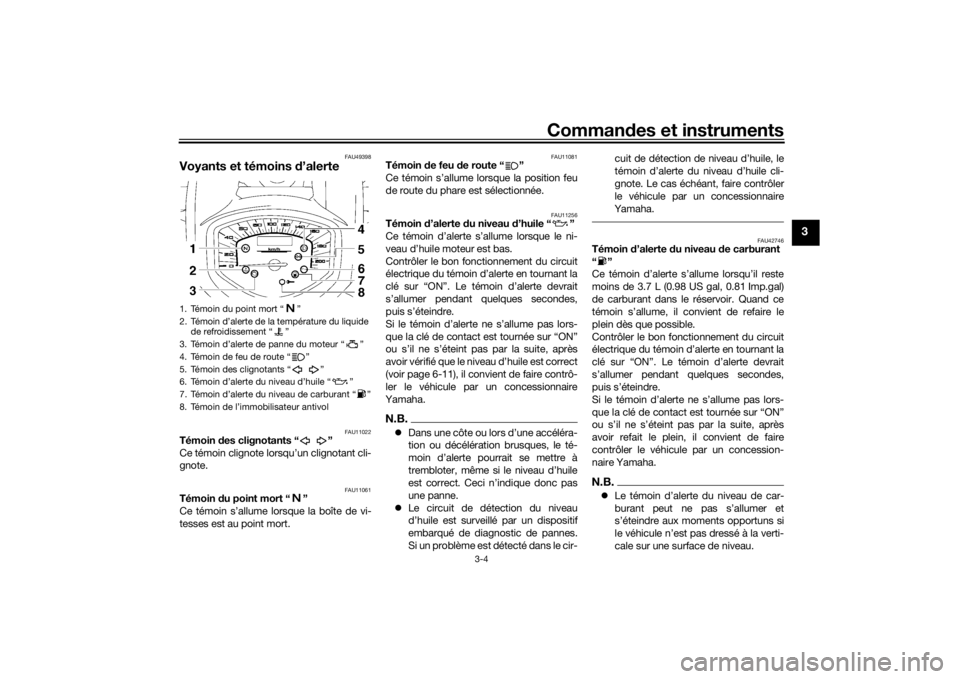

1. Témoin du point mort “ ”
2. Témoin d’alerte de la température du liquide
de refroidissement “ ”
3. Témoin d’alerte de panne du moteur “ ”
4. Témoin de feu de route “ ”
5. Témoin des clignotants “ ”
6. Témoin d’alerte du niveau d’huile “ ”
7. Témoin d’alerte du niveau de carburant “ ”
8. Témoin de l’immobilisateur antivol
U1CSF2F0.book Page 4 Wednesday, July 15, 2015 3:17 PM

Commandes et instruments
3-5
3
 Le circuit de détection du niveau de
carburant est surveillé par un disposi-
tif embarqué de diagnostic de pannes.
Si un problème est détecté dans le cir-
cuit de détection de niveau de carbu-
rant, le témoin d’alerte du niveau de
carburant clignote. Le cas échéant,
faire contrôler le véhicule par un con-
cessionnaire Yamaha.
FAU11447
Témoin d’alerte de la température d u li-
qui de de refroi dissement “ ”
Ce témoin d’alerte s’allume en cas de sur-
chauffe du moteur. Dans ce cas, couper
immédiatement le moteur et le laisser re-
froidir.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.N.B. Pour les véhicules équipés d’un ou
plusieurs ventilateurs : le ou les venti-
lateurs se mettent en marche et se
coupent automatiquement en fonc-
tion de la température du liquide de
refroidissement dans le radiateur.
 En cas de surchauffe du moteur, sui-
vre les instructions à la page 6-38.
FAU42775
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté dans le circuit électrique
contrôlant le moteur. Dans ce cas, il con-
vient de faire vérifier le système embarqué
de diagnostic de pannes par un conces-
sionnaire Yamaha. (Les explications au su-
jet du système embarqué de diagnostic de
pannes se trouvent à la page 3-8.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre. Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU38626
Témoin
de l’immobilisateur antivol
Le témoin de l’immobilisateur antivol se
met à clignoter 30 secondes après que la
clé de contact a été tournée sur “OFF”, si-
gnalant ainsi l’armement de l’immobilisa-
teur antivol. Le témoin s’éteint après 24
heures, mais l’immobilisateur antivol reste
toutefois armé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un con-
cessionnaire Yamaha.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur. (Les explications au sujet
du système embarqué de diagnostic de
pannes se trouvent à la page 3-8.)
U1CSF2F0.book Page 5 Wednesday, July 15, 2015 3:17 PM
