Entretiens et réglages périodiques
6-20
6
7. Serrer le contre-écrou au câble d’em-
brayage, puis faire glisser le cache en
caoutchouc en place.
8. Serrer le contre-écrou au levier d’em-
brayage, puis faire glisser le cache en
caoutchouc en place.
FAU37914
Contrôle de la gar de du levier de
freinLa garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation de mollesse dans le levier
d e frein pourrait signaler la présence
d ’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d ’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
d ans le circuit hy draulique ré duit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle du véhicule et
être la cause d’un acci dent.
FAU22274
Contacteurs de feu stopLe feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allu-
mer juste avant que le freinage ne fasse ef-
fet. Si nécessaire, régler le contacteur du
feu stop arrière comme suit, mais il faut
confier le réglage du contacteur de feu stop
sur frein avant à un concessionnaire
Yamaha.
Tourner l’écrou de réglage du contacteur
de feu stop sur frein arrière tout en immobi-
lisant le contacteur. Tourner l’écrou de ré-
glage dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans
le sens (b) si le feu stop s’allume trop tôt.
1. Écrou de réglage de la garde du levier
d’embrayage
2. Contre-écrou
3. Cache en caoutchouc
12
(a)
(b)
3
1. Garde nulle au levier de frein
1
1. Contacteur de feu stop sur frein arrière
2. Écrou de réglage du contacteur de feu stop sur frein arrière
(a)2
1
(b)
U1CSF2F0.book Page 20 Wednesday, July 15, 2015 3:17 PM

Entretiens et réglages périodiques
6-21
6
FAU22393
Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU58500
Plaquettes de frein avant
Pour les mo dèles avec système de frei-
nage couplé
Les étriers de freins avant sont équipés de
deux paires de plaquettes de frein.
Sur chaque plaquette de frein avant figure
une rainure d’indication d’usure. Les rai-
nures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein. Contrôler l’usure des plaquettes en vérifiant
leur rainure. Si une plaquette de frein est
usée au point que sa rainure a presque dis-
paru, faire remplacer la paire de plaquettes
par un concessionnaire Yamaha.
Pour les mo
dèles avec système de frei-
nage non couplé
Sur chaque plaquette de frein avant fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point que ses rainures ont
presque disparu, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU22501
Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garni-
ture est inférieure à 0.8 mm (0.03 in), faire
remplacer la paire de plaquettes par un
concessionnaire Yamaha.
1. Rainure d’indication d’usure de plaquette de frein
1
1
1. Rainure d’indication d’usure de plaquette de frein
1
1
1. Épaisseur de la garniture
U1CSF2F0.book Page 21 Wednesday, July 15, 2015 3:17 PM

Entretiens et réglages périodiques
6-22
6
FAU22582
Contrôle du niveau du liqui de de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avant Frein arrière
AVERTISSEMENT
FWA15991
Un entretien incorrect peut entraîner la
perte
de capacité de freinage. Pren dre
les précautions suivantes :
 Un niveau d u liquide de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d’air dans le circuit d e
freinage, ce qui ré duirait l’efficacité
d es freins.
 Nettoyer le bouchon de remplis-
sage avant d e le retirer. Utiliser ex-
clusivement du liqui de de frein DOT
4 provenant d ’un bidon neuf. 
Utiliser uniquement le liqui de de
frein spécifié, sous peine d e risquer
d ’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
 Toujours faire l’appoint avec un li-
qui de de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liqui de de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer
d’eau dans le réservoir d e liquide de
frein. En effet, l’eau abaisserait net-
tement le point d ’ébullition du l i

-
qui de et pourrait provoquer un bou-
chon de vapeur ou “vapor lock”.
ATTENTION
FCA17641
Le liqui de de frein risque d’en dommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liqui de renversé.L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la
présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du

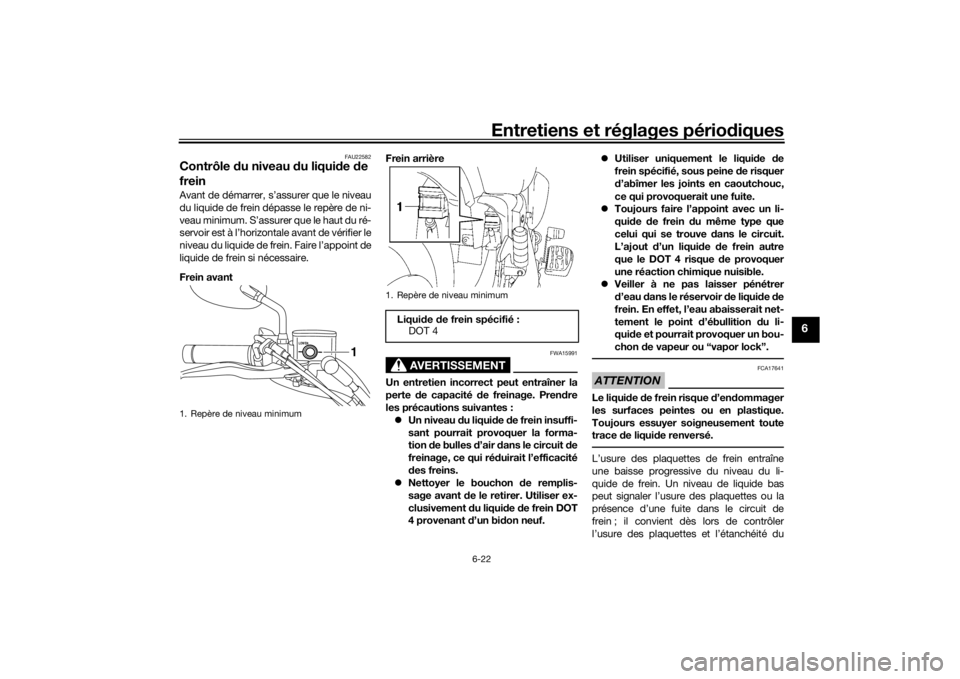

1. Repère de niveau minimum
LOWER
1
1. Repère de niveau minimum
Liqui de de frein spécifié :
DOT 4
U1CSF2F0.book Page 22 Wednesday, July 15, 2015 3:17 PM

Entretiens et réglages périodiques
6-23
6
circuit de frein. Si le niveau du liquide de
frein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.
FAU22733
Changement du liqui de de freinFaire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. Il convient égale-
ment de faire remplacer les bagues d’étan-
chéité de maître-cylindre et d’étrier, ainsi
que les durites de frein aux fréquences in-
diquées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.
 Bagues d’étanchéité : Remplacer
tous les deux ans.
 Durites de frein : Remplacer tous les
quatre ans.
FAU23041
Tension de la courroie d e trans-
missionIl convient de contrôler et de régler la ten-
sion de la courroie de transmission aux fré-
quences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
FAU38413
Contrôle de la tension de la courroie d e
transmission 1. Dresser le véhicule sur sa béquille la-
térale.
2. Noter la position actuelle de la cour- roie de transmission en se servant des
repères figurant à proximité de l’orifice
de contrôle de la courroie.N.B.L’écart entre les repères est de 5.0 mm
(0.2 in).
U1CSF2F0.book Page 23 Wednesday, July 15, 2015 3:17 PM

Entretiens et réglages périodiques
6-24
6
3. Noter la position de la courroie de
transmission en lui imposant une
force de 45 N (4.5 kgf, 10 lbf) à l’aide
d’un dynamomètre.N.B.Des dynamomètres sont disponibles chez
les concessionnaires Yamaha.
4. Calculer la tension de la courroie detransmission en soustrayant la me-
sure obtenue à l’étape 2 de la mesure
notée au point 3.
5. Si la tension est incorrecte, la faire ré- gler par un concessionnaire Yamaha.
FAU23098

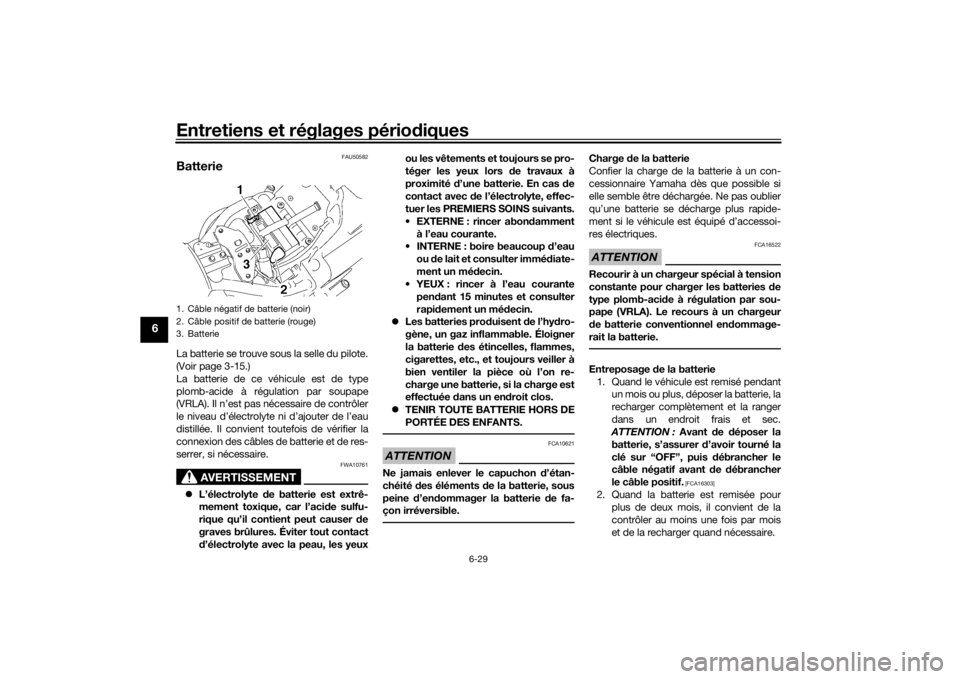

Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapi de-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble en dommagé dès que possible afin
d ’éviter un acci dent.
[FWA10712]
1. Courroie de transmission
2. Repères2
1
1. Dynamomètre
2. Tension de la courroie de transmission
Tension de la courroie de
transmission : 5.0–7.0 mm (0.20–0.28 in)
6 8 10 12 14
1
2
Lubrifiant recomman dé:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
U1CSF2F0.book Page 24 Wednesday, July 15, 2015 3:17 PM

Entretiens et réglages périodiques
6-25
6
FAU49921
Contrôle et lubrification de la
poignée et du câble des gazContrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
FAU44276

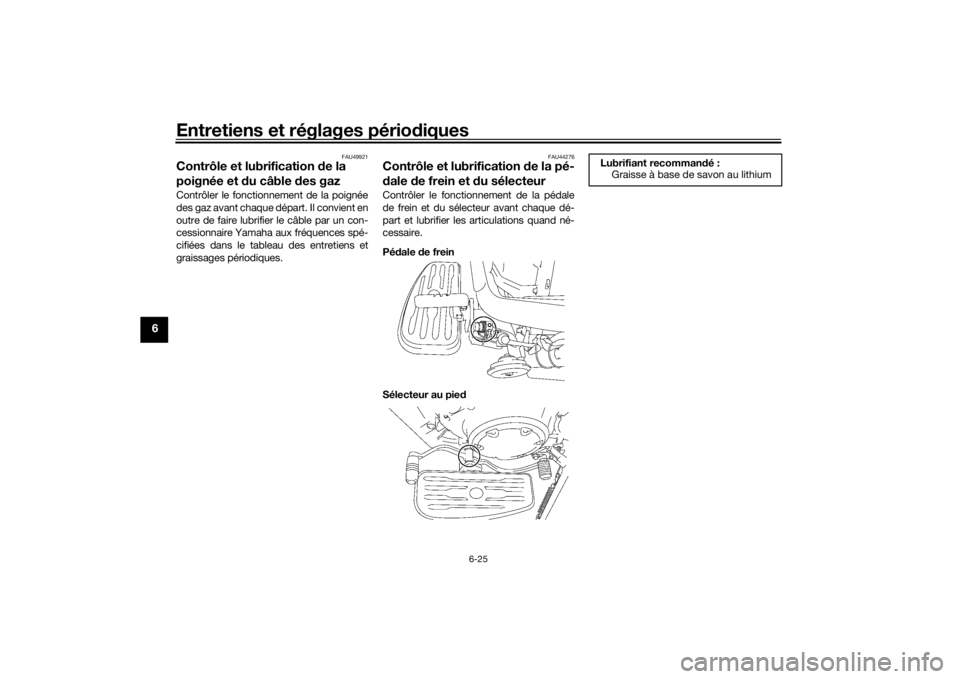

Contrôle et lubrification de la pé-
d ale de frein et d u sélecteurContrôler le fonctionnement de la pédale
de frein et du sélecteur avant chaque dé-
part et lubrifier les articulations quand né-
cessaire.
Pédale de frein
Sélecteur au pie d
Lubrifiant recommand é:
Graisse à base de savon au lithium
U1CSF2F0.book Page 25 Wednesday, July 15, 2015 3:17 PM

Entretiens et réglages périodiques
6-26
6
FAU23144

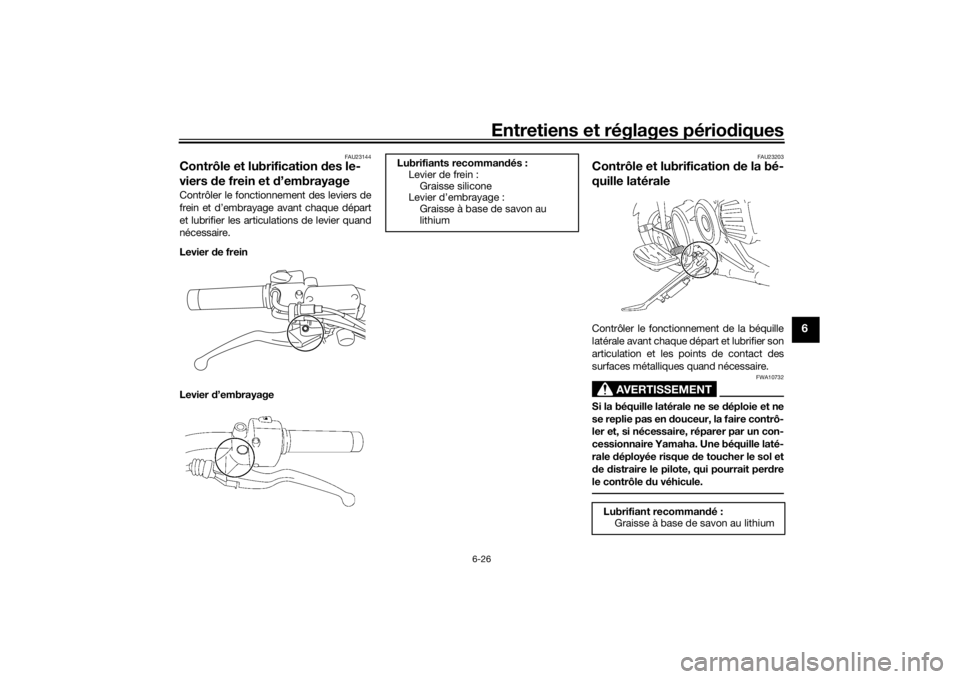

Contrôle et lubrification des le-
viers de frein et d ’embrayageContrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage
FAU23203
Contrôle et lubrification de la bé-
quille latéraleContrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT
FWA10732
Si la béquille latérale ne se déploie et ne
se replie pas en d ouceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque d e toucher le sol et
d e distraire le pilote, qui pourrait per dre
le contrôle d u véhicule.
Lubrifiants recomman dés :
Levier de frein :
Graisse silicone
Levier d’embrayage : Graisse à base de savon au
lithium
Lubrifiant recomman dé:
Graisse à base de savon au lithium
U1CSF2F0.book Page 26 Wednesday, July 15, 2015 3:17 PM

Entretiens et réglages périodiques
6-27
6
FAU23252
Lubrification de la suspension
arrièreFaire lubrifier les articulations de la suspen-
sion arrière par un concessionnaire
Yamaha aux fréquences spécifiées dans le tableau des entretiens et graissages pério-
diques.
FAUM1653
Lubrification des pivots du bras
oscillantFaire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
FAU51951

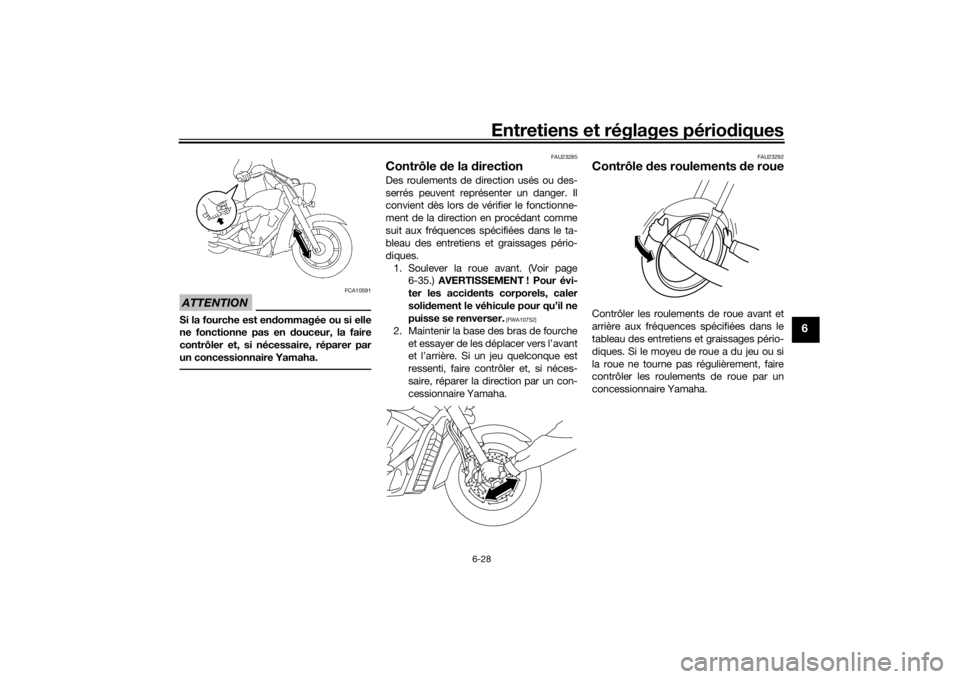

Contrôle de la fourcheIl faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que la fourche n’est pas endom-
magée et que les fuites d’huile ne sont pas
importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à
la verticale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
Lubrifiant recomman
dé:
Graisse à base de savon au lithium
Lubrifiant recommand é:
Graisse à base de savon au lithium
U1CSF2F0.book Page 27 Wednesday, July 15, 2015 3:17 PM

Entretiens et réglages périodiques
6-28
6
ATTENTION
FCA10591
Si la fourche est en dommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU23285
Contrôle de la directionDes roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
1. Soulever la roue avant. (Voir page 6-35.) AVERTISSEMENT ! Pour évi-
ter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
FAU23292
Contrôle des roulements de roueContrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
U1CSF2F0.book Page 28 Wednesday, July 15, 2015 3:17 PM

Entretiens et réglages périodiques
6-29
6
FAU50582
BatterieLa batterie se trouve sous la selle du pilote.
(Voir page 3-15.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
 L’électrolyte de batterie est extrê-
mement toxique, car l’aci de sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d ’électrolyte avec la peau, les yeux ou les vêtements et toujours se pro-
téger les yeux lors
de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abon damment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immé diate-
ment un mé decin.
YEUX : rincer à l’eau courante
pen dant 15 minutes et consulter
rapi dement un mé decin.
 Les batteries pro duisent de l’hy dro-
gène, un gaz inflammable. Éloigner
la batterie d es étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un en droit clos.
 TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
ATTENTION
FCA10621
Ne jamais enlever le capuchon d’étan-
chéité des éléments de la batterie, sous
peine d’en dommager la batterie de fa-
çon irréversible.
Charge de la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoi-
res électriques.ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries d e
type plomb-aci de à régulation par sou-
pape (VRLA). Le recours à un chargeur
d e batterie conventionnel en dommage-
rait la batterie.Entreposage de la batterie
1. Quand le véhicule est remisé pendant un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis d ébrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16303]
2. Quand la batterie est remisée pour plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
1. Câble négatif de batterie (noir)
2. Câble positif de batterie (rouge)
3. BatterieU1CSF2F0.book Page 29 Wednesday, July 15, 2015 3:17 PM
