MPG YAMAHA XVS1300CU 2014 Instructieboekje (in Dutch)

INHOUDSOPGAVEVEILIGHEIDSINFORMATIE.............. 1-1
BESCHRIJVING ................................ 2-1
Aanzicht linkerzijde ......................... 2-1
Aanzicht rechterzijde ...................... 2-2
Bedieningen en instrumenten......... 2-3
WERKING VAN DE
BEDIENINGSELEMENTEN EN
INSTRUMENTEN .............................. 3-1
Contactslot/stuurslot ...................... 3-1
Controle- en
waarschuwingslampjes ............... 3-2
Multifunctionele meter .................... 3-4
Stuurschakelaars ............................ 3-7
Koppelingshendel........................... 3-9
Schakelpedaal ................................ 3-9
Remhendel ................................... 3-10
Rempedaal ................................... 3-10
Tankdop ....................................... 3-10
Brandstof ...................................... 3-11
Tankbeluchtingsslang/ overloopslang............................ 3-12
Uitlaatkatalysator.......................... 3-13
Zadel............................................. 3-13
Helmbevestiging........................... 3-14
Schokdemperunit afstellen ........... 3-15
Zijstandaard.................................. 3-16
Startspersysteem ......................... 3-17 VOOR UW VEILIGHEID –
CONTROLES VOOR HET RIJDEN
... 4-1
GEBRUIK EN BELANGRIJKE
RIJ-INFORMATIE .............................. 5-1
Starten van de motor ...................... 5-1
Schakelen ....................................... 5-2
Tips voor een zuinig brandstofverbruik ........................ 5-3
Inrijperiode ...................................... 5-3
Parkeren .......................................... 5-4
PERIODIEK ONDERHOUD EN
AFSTELLINGEN ................................ 6-1
Boordgereedschapsset................... 6-2
Periodiek onderhoudsschema voor het uitstootcontrolesysteem ........ 6-3
Algemeen smeer- en onderhoudsschema ..................... 6-4
Het framepaneel verwijderen en
aanbrengen.................................. 6-8
Controleren van de bougies............ 6-8
Motorolie en oliefilterpatroon ........ 6-10
Koelvloeistof.................................. 6-12
Het luchtfilterelement vervangen .................................. 6-14
De vrije slag van de gasgreep controleren................................. 6-14
Klepspeling ................................... 6-15
Banden .......................................... 6-15
Gietwielen ..................................... 6-17 Vrije slag van koppelingshendel
afstellen ..................................... 6-17
Vrije slag van remhendel controleren ................................ 6-18
Remlichtschakelaars..................... 6-19
Controleren van voor- en
achterremblokken ..................... 6-19
Controleren van
remvloeistofniveau .................... 6-20
Remvloeistof verversen ................ 6-21
Doorbuiging aandrijfriem .............. 6-22
Kabels controleren en smeren...... 6-23
Controleren en smeren van gasgreep en gaskabel ............... 6-23
Rem- en schakelpedalen controleren en smeren .............. 6-23
Rem- en koppelingshendels
controleren en smeren .............. 6-24
Zijstandaard controleren en smeren ...................................... 6-25
Smeren van de achterwielophanging ................. 6-25
Achterbrugscharnierpunten
smeren ...................................... 6-25
Voorvork controleren .................... 6-26
Stuursysteem controleren ............ 6-26
Controleren van wiellagers ........... 6-27
Accu.............................................. 6-27
Zekeringen vervangen .................. 6-28
Koplampgloeilamp vervangen ...... 6-30
Achterlicht/remlichtunit................. 6-31U2SSD0D0.book Page 1 Monday, November 4, 2013 11:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
DAU48514

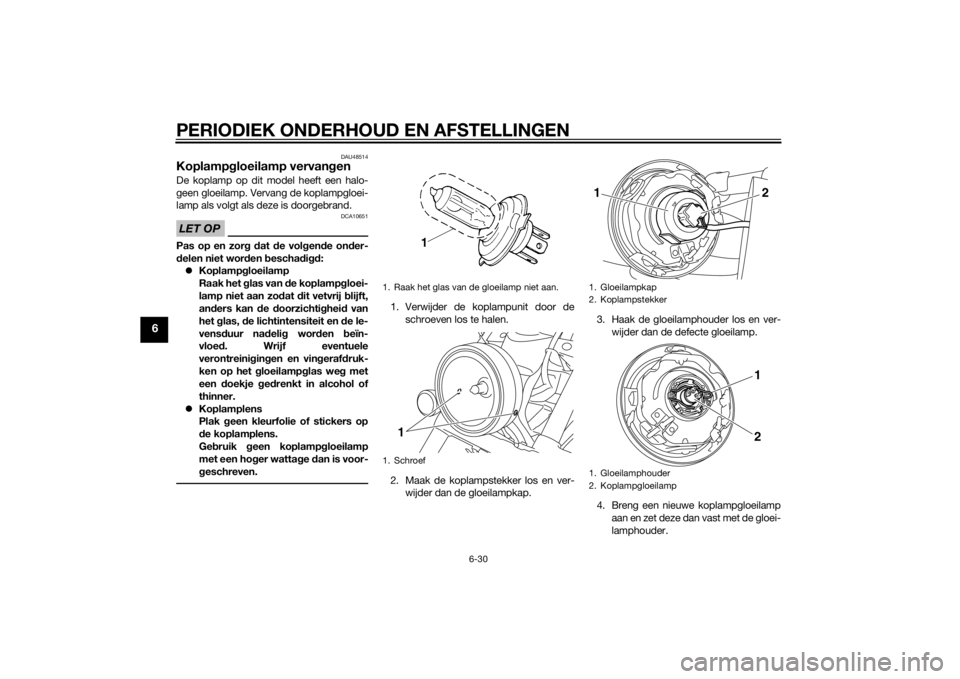

Koplampgloeilamp vervan genDe koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.LET OP
DCA10651
Pas op en zor g d at de vol gen de on der-
d elen niet wor den bescha digd:
 Koplampg loeilamp
Raak het glas van d e koplamp gloei-
lamp niet aan zo dat dit vetvrij b lijft,
an ders kan d e doorzichti ghei d van
het glas, de lichtintensiteit en d e le-
vens duur na deli g wor den beïn-
vloe d. Wrijf eventuele
verontreini gin gen en vin geraf druk-
ken op het gloeilamp glas we g met
een doekje ged renkt in alcohol of
thinner.
 Koplamplens
Plak geen kleurfolie of stickers op
d e k

oplamplens.
Ge bruik geen koplamp gloeilamp
met een ho ger watta ge dan is voor-
g eschreven.
1. Verwijder de koplampunit door de
schroeven los te halen.
2. Maak de koplampstekker los en ver- wijder dan de gloeilampkap. 3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
4. Breng een nieuwe koplampgloeilamp aan en zet deze dan vast met de gloei-
lamphouder.1. Raak het glas van de gloeilamp niet aan.
1. Schroef
1
1. Gloeilampkap
2. Koplampstekker
1. Gloeilamphouder
2. Koplampgloeilamp1
221
U2SSD0D0.book Page 30 Monday, November 4, 2013 11:15 AM

10-1
10
INDEXAAccu ...................................................... 6-27
Achterbrugscharnierpunten, smeren .... 6-25
Achterlicht/remlichtunit ......................... 6-31
Achterwielophanging, smeren .............. 6-25BBanden ................................................. 6-15
Bougies, controleren............................... 6-8
Brandstof .............................................. 3-11
Brandstofverbruik, tips voor een zuinig .................................................... 5-3CClaxonschakelaar ................................... 3-8
Contactslot/stuurslot .............................. 3-1
Controle- en waarschuwingslampjes ..... 3-2
Controlelampje grootlicht ....................... 3-2
Controlelampje richting aanwijzers .......... 3-2DDimlichtschakelaar.................................. 3-8
Doorbuiging aandrijfriem ...................... 6-22GGasgreep en gaskabel, controleren en
smeren................................................ 6-23
Gereedschapsset.................................... 6-2
Gloeilamp richtingaanwijzer, vervangen ........................................... 6-31HHelmbevestiging ................................... 3-14IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren ............. 6-23
Kentekenverlichting .............................. 6-32 Klepspeling ........................................... 6-15
Koelvloeistof ......................................... 6-12
Koplampgloeilamp, vervangen ............. 6-30
Koppelingshendel................................... 3-9
Koppelingshendel, vrije slag
afstellen .............................................. 6-17
LLichtsignaalschakelaar ........................... 3-8
Luchtfilterelement, vervangen .............. 6-14MMatkleur, let op ...................................... 7-1
Modelinformatiesticker ........................... 9-1
Motorolie en oliefilterpatroon ............... 6-10
Multifunctionele meter ............................ 3-4NNoodstopschakelaar .............................. 3-8OOnderhoud, uitstootcontrolesysteem..... 6-3
Ondersteunen van de motorfiets .......... 6-33PPaneel, verwijderen en aanbrengen ....... 6-8
Parkeerlichtgloeilamp, vervangen ........ 6-32
Parkeren ................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................ 6-33RRem- en koppelingshendels, controleren en smeren ....................... 6-24
Rem- en schakelpedalen controleren
en smeren .......................................... 6-23
Remhendel ........................................... 3-10
Remlichtschakelaars ............................ 6-19
Rempedaal ........................................... 3-10
Remvloeistofniveau, controleren .......... 6-20 Remvloeistof, verversen........................6-21
RESET-schakelaar ..................................3-9
Richtingaanwijzerschakelaar...................3-8
SSchakelaar alarmverlichting ....................3-8
Schakelen ...............................................5-2
Schakelpedaal ........................................3-9
Schokdemperunit, afstellen ..................3-15
SELECT-schakelaar ................................3-8
Serienummer motorblok .........................9-1
Smering en onderhoud, periodiek ..........6-4
Specificaties............................................8-1
Stalling ....................................................7-3
Starten van de motor ..............................5-1
Startknop ................................................3-8
Startspersysteem ..................................3-17
Storingzoekschema’s ...........................6-35
Stuurschakelaars ....................................3-7
Stuursysteem, controleren ....................6-26TTankbeluchtingsslang/overloopslang ...3-12
Tankdop ................................................3-10UUitlaatkatalysator ..................................3-13VVeiligheidsinformatie ...............................1-1
Verzorging ...............................................7-1
Voertuigidentificatienummer ...................9-1
Voor- en achterremblokken
controleren..........................................6-19
Voorvork, controleren ...........................6-26
Vrije slag van gasgreep, controleren.....6-14
Vrije slag van remhendel, controleren..........................................6-18
U2SSD0D0.book Page 1 Monday, November 4, 2013 11:15 AM
