WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-8
3
Rechts
DAU12351
Lichtsignaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12401
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU12461
Richtin gaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12661
Noo
dstopschakelaar “ / ”
Zet deze schakelaar voor u de motor start
op “ ”. Zet deze schakelaar op “ ” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12713
Startknop “ ”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-1 voor
startinstructies voordat u de motor start.
DAU41701
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12734
Schakelaar alarmverlichtin g“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Ge bruik de alarmverlichtin g niet g ed u-
ren de lan gere tij d als d e motor niet
d raait om dat hier door de accu kan ont-
la den.
DAU44603
“SELECT”-schakelaar
Deze schakelaar wordt gebruikt om selec-
ties te maken in de kilometertellerweergave
en rittellerweergaven en om de klok en de
helderheidsregeling van de multifunctione-
le meter in te stellen.
Zie “Multifunctionele meter” op pagina 3-4
voor meer informatie.
1. Noodstopschakelaar “ / ”
2. “SELECT”-schakelaar
3. “RESET”-schakelaar
4. Startknop “ ”
5. Schakelaar alarmverlichting “ ”
1
5 2
3
4
U2SSD0D0.book Page 8 Monday, November 4, 2013 11:15 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-18
3

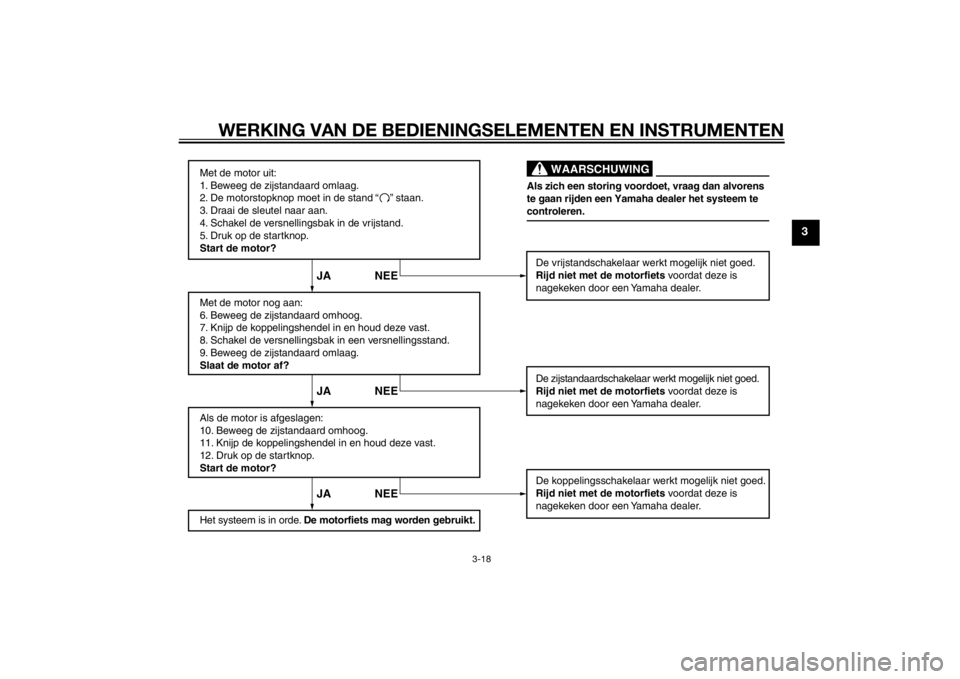

Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. De motorstopknop moet in de stand staan.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt. De vrijstandschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets
voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De koppelingsschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
JA NEE JA NEE JA NEE
Als zich een storing voordoet, vraag dan alvorens
te gaan rijden een Yamaha dealer het systeem te
controleren.
WAARSCHUWING
“ ”
U2SSD0D0.book Page 18 Monday, November 4, 2013 11:15 AM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed ienin gselementen kan lei den tot ver-
lies van d e controle, met mo gelijk een
on geval of letsel tot g evolg.
DAU48711
OPMERKINGDit model is uitgerust met:
 een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
wordt op het multifunctionele display
foutcode 30 weergegeven, maar dit
betreft geen storing. Draai de sleutel
naar “OFF” en vervolgens naar “ON”
om de foutcode te wissen. Als u dat
niet doet zal de motor niet starten, on-
danks dat de motor wordt aange-
zwengeld als u op de startknop drukt.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de
startknop om de motor opnieuw te
starten.
DAU59690
Starten van d e motorDoor het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:
 De versnellingsbak staat in de vrij-
stand.
 De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-17 voor meer informatie.
1. Draai de contactsleutel naar “ON” en controleer of de noodstopschakelaar
op “ ” is gezet.
De volgende waarschuwingslampjes
moeten enkele seconden oplichten en
dan uitgaan.
 Waarschuwingslampje olieni-
veau
 Waarschuwingslampje brand-
stofniveau
 Waarschuwingslampje koelvloei-
stoftemperatuur
 Waarschuwingslampje motor-
storingLET OP
DCA15485
Als een waarschuwin gslampje niet gaat
b ran den wanneer d e sleutel naar “ON”
wor dt ged raai d, of wanneer een waar-
U2SSD0D0.book Page 1 Monday, November 4, 2013 11:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-36
6
Oververhitte motor
WAARSCHUWING
DWAT1041
Verwij der de ra diatorvul dop niet terwijl de motor en de koelvloeistofra diator no g heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernsti ge bran dwon den veroorzaken. Wacht tot de motor is af gekoel d.
 Bren g een dikke doek, bijvoor beel d een han ddoek, aan over de rad iatorvul dop en draai deze dan lan gzaam linksom te gen
d e aanslag zodat de no g aanwezi ge druk kan ontsnappen. Druk de dop omlaa g zo dra het sis gelui d stopt en d raai deze links-
om en verwij der de dop.OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater wo rden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
U2SSD0D0.book Page 36 Monday, November 4, 2013 11:15 AM

10-1
10
INDEXAAccu ...................................................... 6-27
Achterbrugscharnierpunten, smeren .... 6-25
Achterlicht/remlichtunit ......................... 6-31
Achterwielophanging, smeren .............. 6-25BBanden ................................................. 6-15
Bougies, controleren............................... 6-8
Brandstof .............................................. 3-11
Brandstofverbruik, tips voor een zuinig .................................................... 5-3CClaxonschakelaar ................................... 3-8
Contactslot/stuurslot .............................. 3-1
Controle- en waarschuwingslampjes ..... 3-2
Controlelampje grootlicht ....................... 3-2
Controlelampje richting aanwijzers .......... 3-2DDimlichtschakelaar.................................. 3-8
Doorbuiging aandrijfriem ...................... 6-22GGasgreep en gaskabel, controleren en
smeren................................................ 6-23
Gereedschapsset.................................... 6-2
Gloeilamp richtingaanwijzer, vervangen ........................................... 6-31HHelmbevestiging ................................... 3-14IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren ............. 6-23
Kentekenverlichting .............................. 6-32 Klepspeling ........................................... 6-15
Koelvloeistof ......................................... 6-12
Koplampgloeilamp, vervangen ............. 6-30
Koppelingshendel................................... 3-9
Koppelingshendel, vrije slag
afstellen .............................................. 6-17
LLichtsignaalschakelaar ........................... 3-8
Luchtfilterelement, vervangen .............. 6-14MMatkleur, let op ...................................... 7-1
Modelinformatiesticker ........................... 9-1
Motorolie en oliefilterpatroon ............... 6-10
Multifunctionele meter ............................ 3-4NNoodstopschakelaar .............................. 3-8OOnderhoud, uitstootcontrolesysteem..... 6-3
Ondersteunen van de motorfiets .......... 6-33PPaneel, verwijderen en aanbrengen ....... 6-8
Parkeerlichtgloeilamp, vervangen ........ 6-32
Parkeren ................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................ 6-33RRem- en koppelingshendels, controleren en smeren ....................... 6-24
Rem- en schakelpedalen controleren
en smeren .......................................... 6-23
Remhendel ........................................... 3-10
Remlichtschakelaars ............................ 6-19
Rempedaal ........................................... 3-10
Remvloeistofniveau, controleren .......... 6-20 Remvloeistof, verversen........................6-21
RESET-schakelaar ..................................3-9
Richtingaanwijzerschakelaar...................3-8
SSchakelaar alarmverlichting ....................3-8
Schakelen ...............................................5-2
Schakelpedaal ........................................3-9
Schokdemperunit, afstellen ..................3-15
SELECT-schakelaar ................................3-8
Serienummer motorblok .........................9-1
Smering en onderhoud, periodiek ..........6-4
Specificaties............................................8-1
Stalling ....................................................7-3
Starten van de motor ..............................5-1
Startknop ................................................3-8
Startspersysteem ..................................3-17
Storingzoekschema’s ...........................6-35
Stuurschakelaars ....................................3-7
Stuursysteem, controleren ....................6-26TTankbeluchtingsslang/overloopslang ...3-12
Tankdop ................................................3-10UUitlaatkatalysator ..................................3-13VVeiligheidsinformatie ...............................1-1
Verzorging ...............................................7-1
Voertuigidentificatienummer ...................9-1
Voor- en achterremblokken
controleren..........................................6-19
Voorvork, controleren ...........................6-26
Vrije slag van gasgreep, controleren.....6-14
Vrije slag van remhendel, controleren..........................................6-18
