YAMAHA XVS1300CU 2014 Manual de utilização (in Portuguese)

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
PAU44454
ArmazenagemCurto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó.
Antes de cobrir o motociclo, verifique se o
motor e o sistema de escape estão frios.PRECAUÇÃO
PCA10811
Guar dar o motociclo num compar-
timento com fraca ventilação ou
tapá-lo com um olead o, enquanto
este se encontra ain da molhad o,
permitirá a infiltração de água e hu-
mi dad e, o que provocará o apareci-
mento d e ferrugem.
 Para prevenir a corrosão, evite ca-
ves húmi das, estábulos ( devi do à
presença de amónia) e áreas on de
estejam armazenad os químicos
fortes.Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções da secção “Cuidados” deste capítulo. 2. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem para proteger os cilindros, os anéis do
pistão, etc. da corrosão.a. Retire as tampas das velas de ig- nição e as velas.
b. Verta uma colher de chá de óleo
do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de
ignição nas respectivas velas, e
coloque as velas na cabeça de ci-
lindros de modo a que os eléctro-
dos fiquem ligados à terra. (Isto
limitará a produção de faíscas du-
rante o passo seguinte.)
d. Coloque várias vezes o motor em funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
as paredes do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provoca dos por faís-
cas, certifique-se de que liga os
eléctro dos da vela de ignição à
terra enquanto liga o motor.
[PWA10952]
e. Retire as tampas das velas de ig-
nição e, de seguida, instale as ve-
las de ignição e as respectivas
tampas.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Tape a saída de cada silencioso com
um saco de plástico para evitar a en-
trada de humidade.
7. Retire a bateria e carregue-a total-
mente. Guarde-a num local fresco e
seco e carregue-a uma vez por mês.
Não guarde a bateria num local ex-
cessivamente frio ou quente [menos
de 0 °C (30 °F) ou mais de 30 °C (90
°F)]. Para obter mais informações rela-
tivamente ao acondicionamento da
bateria, consulte a página 6-28.
U2SSP0P0.book Page 4 Monday, November 4, 2013 2:53 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-5
7
NOTAAntes de guardar o motociclo, deverá fazer
todas as reparações necessárias.U2SSP0P0.book Page 5 Monday, November 4, 2013 2:53 PM

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:2535 mm (99.8 in)
Largura total:
860 mm (33.9 in)
Altura total: 1130 mm (44.5 in)
Altura do assento: 670 mm (26.4 in)
Distância entre os eixos:
1755 mm (69.1 in)
Distância mínima do chão: 150 mm (5.91 in)
Raio de viragem mínimo: 3400 mm (133.9 in)Peso:Massa em vazio:293 kg (646 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, um veio de excêntrico em
cada cabeça (SOHC)
Disposição do cilindro: 2 cilindros em V
Cilindrada:
1304 cm3
Diâmetro × curso:
100.0 × 83.0 mm (3.94 × 3.27 in)
Relação de compressão: 9.50 : 1
Sistema de arranque:
Arrancador eléctrico Sistema de lubrificação:
Cárter húmido
Óleo de motor:Marca recomendada:
YAMALUBE
Tipo: SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Grau recomendado do óleo de motor: Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor: Sem substituição do cartucho do filtro de
óleo:3.20 L (3.38 US qt, 2.82 Imp.qt)
Com substituição do cartucho do filtro de
óleo: 3.40 L (3.59 US qt, 2.99 Imp.qt)Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.45 L (0.48 US qt, 0.40 Imp.qt) Capacidade do radiador (incluindo todas as
vias):
2.10 L (2.22 US qt, 1.85 Imp.qt)
Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleoCombustível:Combustível recomendado:Gasolina sem chumbo normal (Mistura de
gasolina com álcool (E10) aceitável)
Capacidade do depósito de combustível: 15.0 L (3.96 US gal, 3.30 Imp.gal)
Volume da reserva de combustível: 5.0 L (1.32 US gal, 1.10 Imp.gal)Injecção de combustível:Corpo do acelerador:
Marca da identificação:
3D8D 40Vela(s) de ignição:Fabricante/modelo:
NGK/LMAR7A-9
Distância do eléctrodo da vela de ignição:
0.8–0.9 mm (0.031–0.035 in)Embraiagem:Tipo de embraiagem:Em óleo, multi-discoTransmissão:Relação primária de redução:1.556 (70/45)
Transmissão final: Correia
Relação secundária de redução:
2.258 (70/31)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2SSP0P0.book Page 1 Monday, November 4, 2013 2:53 PM

ESPECIFICAÇÕES
8-2
8
Tipo de transmissão:Permanentemente engrenada, 5
velocidades
Operação: Accionamento com o pé esquerdo
Relação das velocidades: 1.ª: 2.769 (36/13)
2.ª: 1.778 (32/18)
3.ª:
1.381 (29/21)
4.ª: 1.115 (29/26)
5.ª: 0.960 (24/25)Qua dro:Tipo de quadro:
Suporte duplo
Ângulo de avanço: 34.00 grau
Cauda:
109 mm (4.3 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
120/70 21M/C 62H
Fabricante/modelo: BRIDGESTONE/EXEDRA G721 GPneu traseiro:Tipo:
Sem câmara de ar Dimensão:
210/40R18M/C 73H
Fabricante/modelo: BRIDGESTONE/EXEDRA G852 RADIAL G
Carga:Carga máxima:204 kg (450 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar d o pneu (me did a com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
250 kPa (2.50 kgf/cm2, 36 psi)
Traseiro: 280 kPa (2.80 kgf/cm2, 41 psi)
Condição de carga: 90–204 kg (198–450 lb)
Dianteiro:
250 kPa (2.50 kgf/cm2, 36 psi)
Traseiro: 280 kPa (2.80 kgf/cm2, 41 psi)Ro da dianteira:Tipo de roda:
Roda de liga
Dimensão do aro: 21M/C x MT3.50Ro da traseira:Tipo de roda:
Roda de liga
Dimensão do aro: 18M/C x MT7.50
Travão dianteiro:Tipo:
Travão de disco
Operação:
Accionamento com a mão direita
Líquido recomendado: DOT 4Travão traseiro:Tipo:
Travão de disco
Operação: Accionamento com o pé direito
Líquido recomendado: DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor: Amortecedor a óleo/mola helicoidal
Curso da roda:
135 mm (5.3 in)Suspensão traseira:Tipo:Braço oscilante (suspensão de elo)
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda: 100 mm (3.9 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada
Sistema de carregamento: Magneto de C.A.
U2SSP0P0.book Page 2 Monday, November 4, 2013 2:53 PM

ESPECIFICAÇÕES
8-3
8
Bateria:Modelo:YTX20L-BS
Voltagem, capacidade:
12 V, 18.0 AhFarol dianteiro:Tipo de lâmpada:Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 60.0 W/55.0 W × 1
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro: 12 V, 21.0 W × 2
Sinal de mudança de direcção traseiro: 12 V, 21.0 W × 2
Mínimos:
12 V, 5.0 W × 1
Luz da chapa de matrícula: 12 V, 5.0 W × 2
Iluminação do contador: LED
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos: LED
Luz de advertência do nível de óleo: LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência do nível de combustível: LED Luz de advertência da temperatura do
refrigerante:
LED
Luz de advertência de problema no motor: LED
Fusíveis:Fusível principal:
50.0 A
Fusível do farol dianteiro: 20.0 A
Fusível do sistema de sinalização: 10.0 A
Fusível da ignição:
15.0 A
Fusível da luz de estacionamento: 10.0 A
Fusível da ventoinha do radiador: 20.0 A
Fusível do sistema de injecção:
10.0 A
Fusível de reserva: 10.0 A
U2SSP0P0.book Page 3 Friday, November 8, 2013 7:11 PM

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU53562
Números de i dentificaçãoRegiste o número de identificação do veí-
culo, o número de série do motor e a infor-
mação da etiqueta do modelo nos espaços
fornecidos a seguir. Estes números de
identificação são necessários quando re-
gistar o veículo nas autoridades da sua
área e sempre que encomende peças so-
bresselentes a um concessionário
Yamaha.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
NÚMERO DE SÉRIE DO MOTOR:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26401

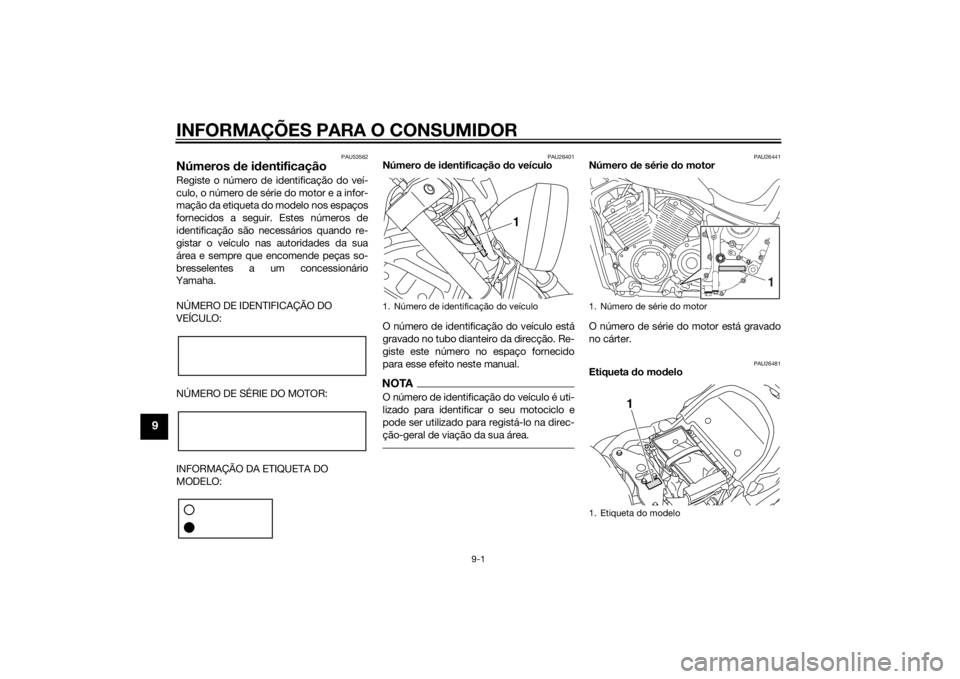

Número de i dentificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área.
PAU26441
Número de série d o motor
O número de série do motor está gravado
no cárter.
PAU26481
Etiqueta do mo delo
1. Número de identificação do veículo
1
1. Número de série do motor
1. Etiqueta do modelo
1
1
U2SSP0P0.book Page 1 Monday, November 4, 2013 2:53 PM

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
A etiqueta do modelo está colocada no
chassis, por baixo do assento. (Consulte a
página 3-13.) Registe a informação cons-
tante nesta etiqueta no espaço providen-
ciado para esse efeito neste manual. Esta
informação será necessária para encomen-
dar peças sobresselentes a um concessio-
nário Yamaha.
U2SSP0P0.book Page 2 Monday, November 4, 2013 2:53 PM

10-1
10
ÍNDICE REMISSIVOAAlavanca da embraiagem ....................... 3-9
Alavanca da embraiagem, ajuste da folga.................................................... 6-18
Alavanca do travão ............................... 3-10
Alavancas do travão e da embraiagem, verificação e
lubrificação ......................................... 6-24
Amortecedor, ajuste ............................. 3-15
Armazenagem ......................................... 7-4
Assento ................................................. 3-13BBateria................................................... 6-28CCabos, verificação e lubrificação.......... 6-23
Colocação do motor em funcionamento...................................... 5-1
Combustível .......................................... 3-11
Consumo de combustível, sugestões para a redução ..................................... 5-3
Conversor catalítico .............................. 3-13
Cor mate, cuidado .................................. 7-1
Cuidados ................................................ 7-1DDescanso lateral ................................... 3-16
Descanso lateral, verificação e lubrificação ......................................... 6-25
Detecção e resolução de problemas .... 6-35
Direcção, verificação ............................ 6-27EElemento do filtro de ar, substituição ........................................ 6-14
Especificações ........................................ 8-1
Estacionamento ...................................... 5-4 Etiqueta do modelo ................................ 9-1
FFolga da alavanca do travão,
verificação .......................................... 6-19
Folga da correia de transmissão .......... 6-22
Folga das válvulas ................................ 6-15
Folga do punho do acelerador, verificação .......................................... 6-15
Forquilha dianteira, verificação ............ 6-26
Fusíveis, substituição ........................... 6-29IIndicadores luminosos e luzes de
advertência........................................... 3-2
Indicador luminoso de máximos ............ 3-2
Indicador luminoso de mudança de
direcção ............................................... 3-2
Indicador luminoso de ponto morto ....... 3-2
Informações relativas à segurança ........ 1-1
Interruptor da buzina .............................. 3-8
Interruptor de arranque .......................... 3-8
Interruptor de farol alto/baixo................. 3-8
Interruptor de paragem do motor........... 3-8
Interruptor de perigo .............................. 3-8
Interruptor de ultrapassagem ................. 3-8
Interruptor do sinal de mudança de direcção ............................................... 3-8
Interruptores das luzes dos travões ..... 6-19
Interruptores do guiador ........................ 3-7
Interruptor principal/bloqueio da direcção ............................................... 3-1
Interruptor RESET .................................. 3-9
Interruptor SELECT ................................ 3-9JJogo de ferramentas .............................. 6-2
LLâmpada de mínimos, substituição ......6-33
Lâmpada do farol dianteiro, substituição ........................................6-31
Lâmpada do sinal de mudança de direcção, substituição ........................6-32
Líquido dos travões, mudança .............6-22
Localizações das peças..........................2-1
Luz da chapa de matrícula....................6-33
Luz de advertência da temperatura do
refrigerante ...........................................3-3
Luz de advertência de problema no motor ....................................................3-3
Luz de advertência do nível de combustível ..........................................3-3
Luz de advertência do nível de óleo .......3-2
Luz do travão/farolim traseiro ...............6-32MManutenção e lubrificação, periódica.....6-4
Manutenção, sistema de controlo das emissões...............................................6-3
Módulo do contador multifuncional ........3-4
Mudança de velocidades ........................5-2NNível de líquido dos travões, verificação ..........................................6-20
Número de identificação do veículo .......9-1
Número de série do motor ......................9-1
Números de identificação .......................9-1OÓleo do motor e cartucho do filtro de óleo .....................................................6-10PPainel, remoção e instalação ..................6-8
U2SSP0P0.book Page 1 Monday, November 4, 2013 2:53 PM

ÍNDICE REMISSIVO
10-2
10
Pastilhas dos travões da frente e de trás, verificação .................................. 6-20
Pedais do travão e de mudança de velocidades, verificação e
lubrificação ......................................... 6-24
Pedal de mudança de velocidades ........ 3-9
Pedal do travão .................................... 3-10
Pivôs do braço oscilante, lubrificação ......................................... 6-26
Pneus.................................................... 6-15
Punho e cabo do acelerador,
verificação e lubrificação ................... 6-23RRefrigerante .......................................... 6-13
Rodagem do motor ................................ 5-3
Rodas ................................................... 6-17
Rolamentos de roda, verificação.......... 6-28SSistema de corte do circuito de ignição ................................................ 3-17
Suporte de capacete ............................ 3-14
Suporte do motociclo ........................... 6-34
Suspensão traseira, lubrificação .......... 6-26TTabelas de detecção e resolução de problemas .......................................... 6-36
Tampa do depósito de combustível ..... 3-10
Tubo de respiração/descarga do depósito de combustível .................... 3-12VVelas de ignição, verificação .................. 6-8
U2SSP0P0.book Page 2 Monday, November 4, 2013 2:53 PM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
