Specificaties
8-2
8
Chassis:Type frame:Dubbel wiegframe
Spoorhoek:
34.0 graden
Naspoor: 109 mm (4.3 in)Voor ban d:Type:
Tubeless
Maat: 120/70 21M/C 62H
Fabrikant/model: BRIDGESTONE/EXEDRA G721 GAchter ban d:Type:
Tubeless
Maat: 210/40R18M/C 73H
Fabrikant/model:
BRIDGESTONE/EXEDRA G852 RADIAL GBela din g:Maximale belasting:
204 kg (450 lb)
(Totaalgewicht van bestuurder, passagier,
bagage en accessoires)Ban denspannin g (g emeten aan kou de
b an den):Belading tot 90 kg (198 lb):
Voor:250 kPa (2.50 kgf/cm2, 36 psi)
Achter:
280 kPa (2.80 kgf/cm2, 41 psi) 90 kg (198 lb) belading - maximumbelading:
Voor:
250 kPa (2.50 kgf/cm2, 36 psi)
Achter: 280 kPa (2.80 kgf/cm2, 41 psi)
Voorwiel:Type wiel:
Gietwiel
Velgmaat: 21M/C x MT3.50Achterwiel:Type wiel:
Gietwiel
Velgmaat: 18M/C x MT7.50Voorrem:Type:
Hydraulische enkele schijfrem
Aanbevolen remvloeistof: DOT 4Achterrem:Type:
Hydraulische enkele schijfrem
Aanbevolen remvloeistof: DOT 4Voorwielophan gin g:Type:
Telescoopvork
Veer: Schroefveer
Schokdemper: Hydraulische schokdemper
Veerweg:
135 mm (5.3 in)
Achterwielophan gin g:Type:
Achterbrug (link-ophanging)
Veer:
Schroefveer
Schokdemper: Gasgevulde hydraulische schokdemper
Veerweg: 100 mm (3.9 in)Elektrische installatie:Systeemspanning:12 V
Ontstekingssysteem: Transistorontsteking
Laadsysteem:
WisselstroomdynamoAccu:Model:YTX20L-BS
Voltage, capaciteit:
12 V, 18.0 Ah (10 HR)Koplamp:Type gloeilamp:HalogeenlampWatta ge gloeilamp × aantal:Koplamp:
H4, 60.0 W/55.0 W x 1
Remlicht/achterlicht unit: LED
Voorste richtingaanwijzer:
LED
Achterste richtingaanwijzer: LED
U2SSD2D0.book Page 2 Friday, July 17, 2015 4:23 PM

Specificaties
8-3
8
Parkeerlicht:5.0 W × 1
Kentekenverlichting: 5.0 W × 2
Instrumentenverlichting:
LED
Controlelampje vrijstand: LED
Controlelampje grootlicht: LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers: LED
Controlelampje brandstofniveau: LED
Waarschuwingslampje
koelvloeistoftemperatuur: LED
Waarschuwingslampje motorstoring:
LEDZekerin g:Hoofdzekering:
50.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem: 10.0 A
Zekering ontstekingssysteem: 15.0 A
Zekering parkeerlichtcircuit:
10.0 A
Zekering radiatorkoelvin: 20.0 A Zekering brandstofinjectiesysteem:
10.0 A
Backup-zekering: 10.0 A
U2SSD2D0.book Page 3 Friday, July 17, 2015 4:23 PM

Gebruikersinformatie
9-1
9
DAU53562
Id entificatienummersNoteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:

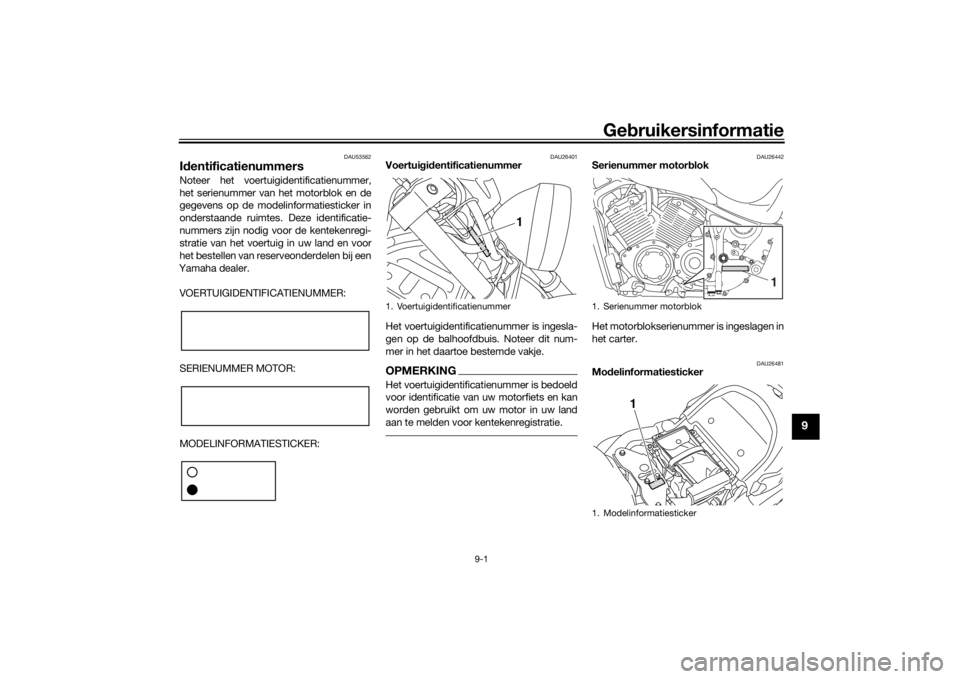

DAU26401
Voertui gid entificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit num-
mer in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26442
Serienummer motor blok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26481
Mo delinformatiesticker
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
1
U2SSD2D0.book Page 1 Friday, July 17, 2015 4:23 PM

Gebruikersinformatie
9-2
9
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie pagina
3-13.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.U2SSD2D0.book Page 2 Friday, July 17, 2015 4:23 PM

10-1
10
Index
AAccu ..................................................... 6-27
Achterbrugscharnierpunten, smeren .... 6-25
Achterwielophanging, smeren .............. 6-25BBanden ................................................. 6-15
Bougies, controleren .............................. 6-8
Brandstof .............................................. 3-11
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................... 3-8
Contactslot/stuurslot .............................. 3-1
Controlelampje grootlicht ....................... 3-2
Controlelampje richtingaanwijzers ......... 3-2
Controlelampjes en waarschuwingslampjes ........................ 3-2DDimlichtschakelaar ................................. 3-8
Doorbuiging aandrijfriem ...................... 6-21GGasgreep en gaskabel, controleren en smeren ............................................... 6-23
Gereedschapsset ................................... 6-2HHelmbevestiging ................................... 3-14IIdentificatienummers .............................. 9-1
Inrijperiode.............................................. 5-3KKabels, controleren en smeren............. 6-22
Kentekenverlichting .............................. 6-32
Klepspeling ........................................... 6-15
Koelvloeistof ......................................... 6-12 Koplampgloeilamp, vervangen ............ 6-29
Koppelingshendel .................................. 3-9
Koppelingshendel, vrije slag
afstellen.............................................. 6-17
LLichtsignaalschakelaar ........................... 3-8
Luchtfilterelement, vervangen .............. 6-14MMatkleur, let op ...................................... 7-1
Modelinformatiesticker........................... 9-1
Motorolie en oliefilterpatroon ............... 6-10
Multifunctionele meter ........................... 3-4NNoodstopschakelaar .............................. 3-8OOnderhoud, uitstootcontrolesysteem .... 6-3
Ondersteunen van de motorfiets ......... 6-32PPaneel, verwijderen en aanbrengen ....... 6-8
Parkeerlichtgloeilamp, vervangen ........ 6-31
Parkeren ................................................. 5-4
Plaats van de onderdelen ...................... 2-1
Problemen oplossen ............................ 6-32RRem- en koppelingshendels, controleren en smeren ....................... 6-24
Rem- en schakelpedalen, controleren en smeren .......................................... 6-23
Remhendel ........................................... 3-10
Remlichtschakelaars ............................ 6-19
Rempedaal ........................................... 3-10
Remvloeistofniveau, controleren.......... 6-20
Remvloeistof, verversen ....................... 6-21
RESET-schakelaar ................................. 3-9 Richtingaanwijzer en remlicht/
achterlicht ........................................... 6-31
Richtingaanwijzerschakelaar .................. 3-8
SSchakelaar alarmverlichting.................... 3-8
Schakelen ............................................... 5-2
Schakelpedaal ........................................ 3-9
Schokdemperunit, afstellen .................. 3-15
SELECT-schakelaar ................................ 3-8
Serienummer motorblok ......................... 9-1
Smering en onderhoud, periodiek .......... 6-4
Specificaties ........................................... 8-1
Stalling .................................................... 7-3
Starten van de motor .............................. 5-1
Startknop ................................................ 3-8
Startspersysteem.................................. 3-17
Storingzoekschema’s ........................... 6-34
Stuurschakelaars .................................... 3-7
Stuursysteem, controleren ................... 6-26TTankbeluchtingsslang/overloopslang ... 3-12
Tankdop................................................ 3-10UUitlaatkatalysator .................................. 3-13VVeiligheidsinformatie............................... 1-1
Verzorging............................................... 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken controleren ......................................... 6-19
Voorvork, controleren ........................... 6-25
Vrije slag van gasgreep, controleren .... 6-14
