INFORMACIÓN IMPORTANTE RELATIVA AL MANUALEn este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
El símbolo de aviso de seguridad significa ¡ATENCIÓN! ¡TENGA CUIDADO! ¡SU SEGURIDAD
ESTÁ EN JUEGO!
ADVERTENCIA
Ignorar las instrucciones de ADVERTENCIA puede provocar lesiones graves o un accidentemortal
del conductor de la motocicleta, de otra persona o de quien esté revisando o reparando la
motocicleta.
ATENCION:
ATENCION indica precauciones especiales que se deben adoptar para evitar causar daños a la
motocicleta.
NOTA:
Una NOTA proporciona información clave para facilitar o clarificar los procedimientos.
NOTA:_
Este manual debe considerarse una parte permanente de esta motocicleta y debe permanecer con ella, incluso
cuando se venda.
Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aunque este manual con-
tiene la información más actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias
entre su motocicleta y este manual. Si necesita cualquier aclaración relativa a este manual, consulte a su conce-
sionario Yamaha.
_
U5SCS0.book Page 1 Thursday, June 7, 2001 5:01 PM
Page 7 of 108
ÍNDICE
1DÉ PRIORIDAD A LA SEGURIDAD
1
2DESCRIPCIÓN
2
3 FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3
4 COMPROBACIONES ANTES DE LA UTILIZACIÓN
4
5 UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5
6 MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
7 CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7
8 ESPECIFICACIONES
8
9 INFORMACIÓN PARA EL CONSUMIDOR
9
INDEX
SAU00009
U5SCS0.book Page 1 Thursday, June 7, 2001 5:01 PM
Page 20 of 108
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
SAU00095

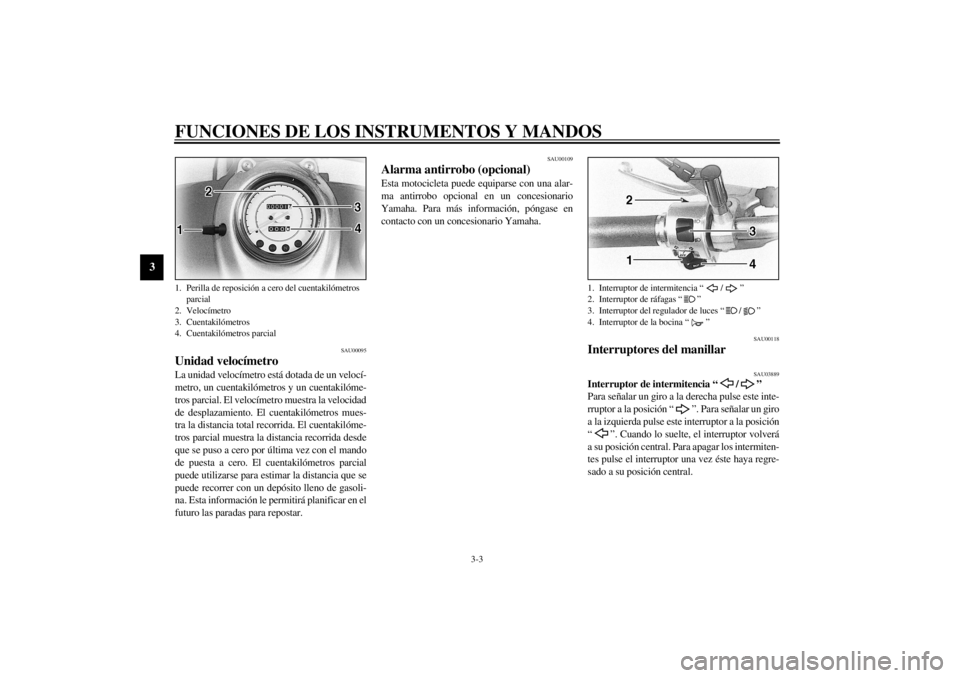

Unidad velocímetro La unidad velocímetro está dotada de un velocí-
metro, un cuentakilómetros y un cuentakilóme-
tros parcial. El velocímetro muestra la velocidad
de desplazamiento. El cuentakilómetros mues-
tra la distancia total recorrida. El cuentakilóme-
tros parcial muestra la distancia recorrida desde
que se puso a cero por última vez con el mando
de puesta a cero. El cuentakilómetros parcial
puede utilizarse para estimar la distancia que se
puede recorrer con un depósito lleno de gasoli-
na. Esta información le permitirá planificar en el
futuro las paradas para repostar.
SAU00109
Alarma antirrobo (opcional) Esta motocicleta puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase en
contacto con un concesionario Yamaha.
SAU00118
Interruptores del manillar
SAU03889
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este inte-
rruptor a la posición “”. Para señalar un giro
a la izquierda pulse este interruptor a la posición
“”. Cuando lo suelte, el interruptor volverá
a su posición central. Para apagar los intermiten-
tes pulse el interruptor una vez éste haya regre-
sado a su posición central.
1. Perilla de reposición a cero del cuentakilómetros
parcial
2. Velocímetro
3. Cuentakilómetros
4. Cuentakilómetros parcial
1. Interruptor de intermitencia “/”
2. Interruptor de ráfagas “”
3. Interruptor del regulador de luces “/”
4. Interruptor de la bocina “”
U5SCS0.book Page 3 Thursday, June 7, 2001 5:01 PM
Page 32 of 108
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
SAU00299

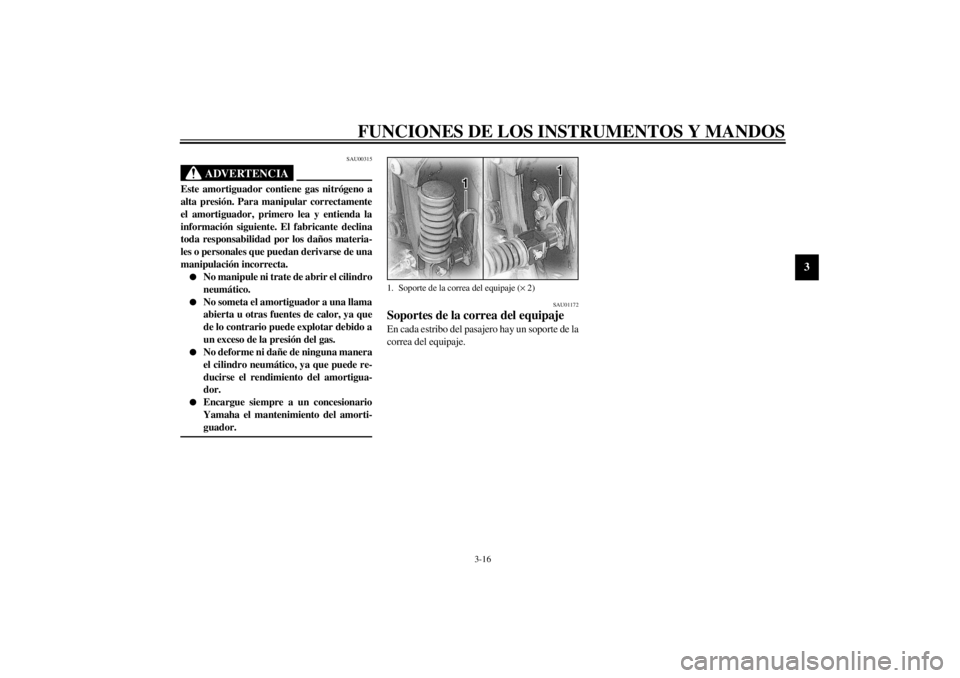

Ajuste del conjunto amortiguador Este conjunto amortiguador está equipado con
un regulador de precarga del muelle.
SC000015
ATENCION:_ No gire nunca un mecanismo de ajuste más
allá de las posiciones máxima o mínima. _
Ajuste la precarga del muelle del modo siguien-
te.
1. Desmonte el asiento del pasajero y del
conductor. (Véanse en la página 3-11
[XVS650] o 3-12 [XVS650A] las instruc-
ciones para desmontar y montar los asien-
tos.)
2. Para incrementar la precarga del muelle y
endurecer la suspensión, gire el regulador
de precarga en la dirección
a. Para redu-
cir la precarga del muelle y ablandar la
suspensión, gire el regulador de precarga
en la dirección
b.
NOTA:_
Alinee la muesca correspondiente del re-
gulador de precarga con el indicador de
posición del amortiguador.
Utilice la llave especial y la barra extenso-
ra incluidas en el juego de herramientas
del propietario para realizar el ajuste.
_CI-10S3. Monte el asiento del pasajero y del con-
ductor.

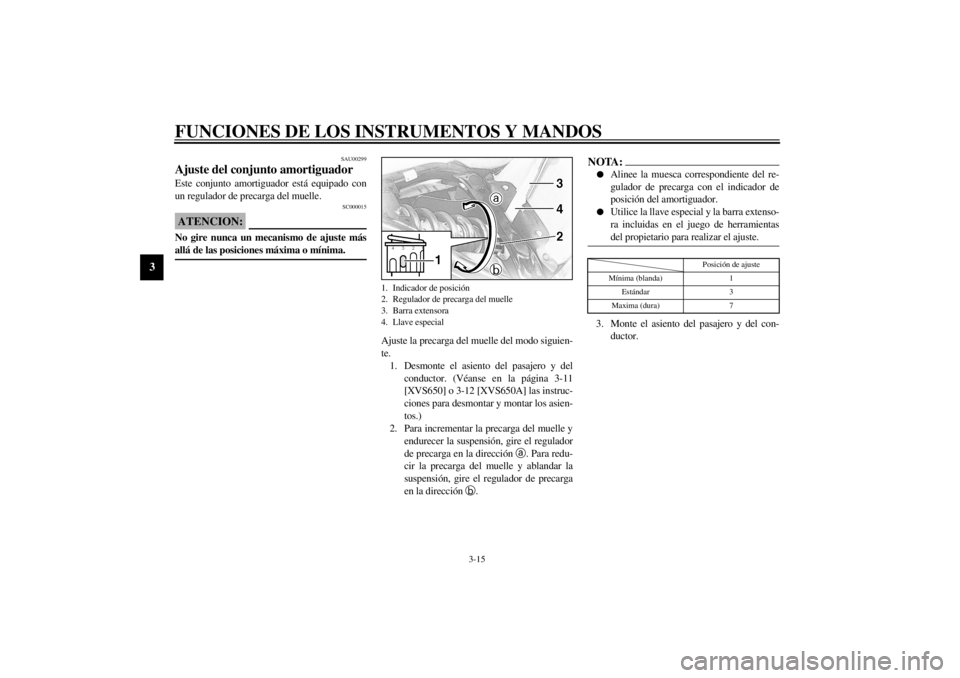

1. Indicador de posición
2. Regulador de precarga del muelle
3. Barra extensora
4. Llave especial
Posición de ajuste
Mínima (blanda) 1
Estándar 3
Maxima (dura) 7
U5SCS0.book Page 15 Thursday, June 7, 2001 5:01 PM
Page 33 of 108
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
SAU00315
ADVERTENCIA
_ Este amortiguador contiene gas nitrógeno a
alta presión. Para manipular correctamente
el amortiguador, primero lea y entienda la
información siguiente. El fabricante declina
toda responsabilidad por los daños materia-
les o personales que puedan derivarse de una
manipulación incorrecta.
No manipule ni trate de abrir el cilindro
neumático.
No someta el amortiguador a una llama
abierta u otras fuentes de calor, ya que
de lo contrario puede explotar debido a
un exceso de la presión del gas.
No deforme ni dañe de ninguna manera
el cilindro neumático, ya que puede re-
ducirse el rendimiento del amortigua-
dor.
Encargue siempre a un concesionario
Yamaha el mantenimiento del amorti-
guador.
_
SAU01172
Soportes de la correa del equipaje En cada estribo del pasajero hay un soporte de la
correa del equipaje.1. Soporte de la correa del equipaje (× 2)
U5SCS0.book Page 16 Thursday, June 7, 2001 5:01 PM
Page 34 of 108
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3
SAU00330
Caballete lateral El caballete lateral se encuentra en el lado iz-
quierdo del bastidor. Levante el caballete lateral
o bájelo con el pie mientras sujeta la motocicleta
en posición vertical.NOTA:_ El interruptor incorporado del caballete lateral
forma parte del sistema de corte del circuito de
encendido, que corta el encendido en determina-
das situaciones. (Véase más adelante una expli-
cación del sistema de corte del circuito de
encendido.) _
SW000044
ADVERTENCIA
_ No se debe conducir la motocicleta con el ca-
ballete lateral bajado o si éste no puede subir-
se correctametne (o no se mantiene arriba);
de lo contrario, el caballete lateral puede to-
car el suelo y distraer al conductor, con el
consiguiente riesgo de que éste pierda el con-
trol. El sistema de corte del circuito de encen-
dido de Yamaha ha sido diseñado para
ayudar al conductor a cumplir con la respon-
sabilidad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise regu-
larmente este sistema tal como se describe
más abajo y hágalo reparar en un concesio-
nario Yamaha si no funciona correctamente._
SAU03720
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendido
(formado por el interruptor del caballete lateral,
el interruptor del embrague y el interruptor de
punto muerto) tiene las funciones siguientes.
Impide el arranque cuando hay una mar-
cha puesta y el caballete lateral está levan-
tado, pero la maneta de embrague no está
accionada.
Impide el arranque cuando hay una mar-
cha puesta y la maneta de embrague está
accionada, pero el caballete lateral perma-
nece bajado.
Para el motor cuando hay una marcha
puesta y se baja el caballete lateral.
Compruebe periódicamente el funcionamiento
del sistema de corte del circuito de encendido
conforme al procedimiento siguiente.
SW000045
ADVERTENCIA
_ Si observa alguna anomalía, haga revisar el
sistema en un concesionario Yamaha antes
de utilizar la motocicleta. _
U5SCS0.book Page 17 Thursday, June 7, 2001 5:01 PM
Page 35 of 108
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
3
CD-01S
Con el motor parado:
1. Baje el caballete lateral.
2. Asegúrese de que el interruptor de parada del motor esté
colocado en la posición “”.
3. Gire la llave a la posición “ON”.
4. Cambie la transmisión a la posición de punto muerto.
5. Presione el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor de punto muerto esté
defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga presionada la maneta del embrague.
8. Engrane la transmisión.
9. Baje el caballete lateral.
¿Se cala el motor?Después de haberse calado el motor:
10. Suba el caballete lateral.
11. Mantenga presionada la maneta del embrague.
12. Presione el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor del caballete lateral
esté defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.Es posible que el interruptor del embrague esté
defectuoso.
No deberá circular con la motocicleta hasta que
la haya revisado un concesionario Yamaha.
NO
NOTA:Esta comprobación es más precisa si se lleva a
cabo con el motor caliente.
SÍSÍNO
El sistema está en buen estado.
Puede circular con la
motocicleta.
SÍNO
U5SCS0.book Page 18 Thursday, June 7, 2001 5:01 PM
Page 38 of 108
4-1
4
SAU01114
4-COMPROBACIONES ANTES DE LA UTILIZACIÓNEl estado de un vehículo es responsabilidad de su propietario. Los componentes vitales pueden empezar a deteriorarse rápidamente incluso si no se uti-
liza el vehículo (por ejemplo, como resultado de su exposición a los elementos). Cualquier avería, fuga o disminución de la presión de los neumáticos
puede tener graves consecuencias. Por lo tanto, es muy importante, además de una completa inspección visual, verificar los puntos siguientes antes de
cada utilización.
SAU03439
Lista de comprobaciones previas a la utilización
CO-01S
ELEMENTO COMPROBACIONES PÁGINA
GasolinaComprobar el nivel de gasolina en el depósito.
Poner gasolina si es necesario.
Comprobar si hay fugas en los conductos de gasolina.3-7–3-8
Aceite del motorComprobar el nivel de aceite del motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
Comprobar si hay fugas de aceite en el vehículo.6-9–6-11
Aceite del engranaje finalComprobar si hay fugas de aceite en el vehículo. 6-12–6-13
Freno delanteroComprobar su funcionamiento.
Si es blando o esponjoso, haga purgar el sistema hidráulico en un concesionario Yamaha.
Comprobar el juego libre de la maneta.
Ajustar si es necesario.
Comprobar el nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel especificado.
Comprobar si hay fugas en el sistema hidráulico.6-20–6-21 , 6-23–6-25
Freno traseroComprobar su funcionamiento.
Comprobar el juego libre del pedal.
Ajustar si es necesario.6-21–6-25
EmbragueComprobar su funcionamiento.
Engrasar el cable si es necesario.
Comprobar el juego libre de la maneta.
Ajustar si es necesario.6-19–6-20
Puño del aceleradorVerificar si su funcionamiento es suave.
Comprobar el juego libre.
Si es necesario, solicitar al concesionario Yamaha que realice el ajuste.6-15 , 6-25
U5SCS0.book Page 1 Thursday, June 7, 2001 5:01 PM
Page 43 of 108
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
5
5. Arranque el motor pulsando el interruptor
de arranque.NOTA:_ Si el motor no arranca, suelte el interruptor de
arranque, espere unos segundos e inténtelo de
nuevo. Cada intento de arranque debe ser lo más
breve posible a fin de preservar la batería. No
accione el arranque durante más de 10 segundos
seguidos. _
SCA00101
ATENCION:_ Cuando se gira la llave a la posición “ON”, la
luz de aviso de avería del motor debe encen-
derse y luego apagarse después unos segun-
dos. Si la luz de aviso de avería del motor
permanece encendida o parpadea después de
arrancar el motor, párelo inmediatamente yhaga revisar el sistema de autodiagnóstico en
un concesionario Yamaha.
_6. Cuando haya arrancado el motor, sitúe el
tirador del estárter (estrangulador) a la mi-
tad de su recorrido.
SCA00055
ATENCION:_ Para prolongar al máximo la vida útil del
motor, caliéntelo siempre antes de iniciar la
marcha. ¡No efectúe nunca aceleraciones
fuertes cuando el motor esté frío! _7. Cuando el motor se haya calentado desac-
tive el estárter (estrangulador).NOTA:_ El motor está caliente cuando responde normal-
mente al acelerador con el estárter (estrangula-
dor) desactivado. _
SAU01258
Arranque del motor en caliente Utilice el mismo procedimiento que el descrito
para el arranque en frío, salvo que el estárter (es-
trangulador) no es necesario cuando el motor
está caliente.
U5SCS0.book Page 2 Thursday, June 7, 2001 5:01 PM
Page 49 of 108
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-2
6
SAU03685
Cuadro de mantenimiento y engrase periódicos
NOTA:_
Las comprobaciones anuales deben realizarse cada año, salvo si en su lugar se realiza un mantenimiento según los kilómetros recorridos.
Desde los 50.000 km, repita los intervalos de mantenimiento a partir de 10.000 km.
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha ya que requieren herramientas, información y conocimientos
técnicos especiales.
_CP-03SNº. ELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(×
1.000 km)
ANUAL
COMPROBAR
110203040
1
*
Línea de combustibleComprobar si los tubos de gasolina están agrietados o dañados.√√√√ √
2
*
Filtro de gasolinaComprobar su estado.√√
3BujíasComprobar su estado.
Limpiar y ajustar distancia entre electrodos.√√
Cambiar.√√
4
*
VálvulasComprobar holgura de las válvulas.
Ajustar.√√√√
5 Filtro de aireLimpiar.√√
Cambiar.√√
6EmbragueComprobar funcionamiento.
Ajustar.√√√√√
7
*
Freno delanteroComprobar funcionamiento, nivel de líquido y si hay fugas en el
vehículo. (Véase NOTA en la página 6-4.)√√ √ √ √ √
Cambiar las pastillas de freno. Siempre que hayan alcanzado el límite de desgaste
8
*
Freno traseroComprobar funcionamiento y ajustar el juego libre del pedal de
freno.√√√√√ √
Cambiar las zapatas de freno. Siempre que hayan alcanzado el límite de desgaste
9
*
Tubo de frenoComprobar si están agrietados o dañados.√√√√ √
Cambiar. (Véase NOTA en la página 6-4.) Cada 4 años
U5SCS0.book Page 2 Thursday, June 7, 2001 5:01 PM
