YAMAHA XVS650A 2002 Instructieboekje (in Dutch)

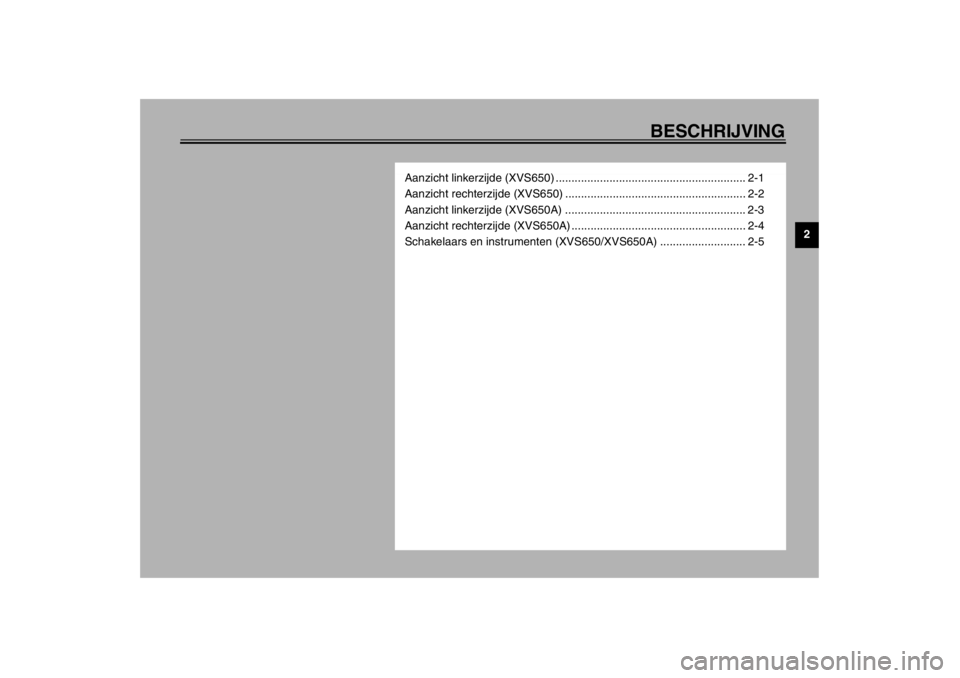

BESCHRIJVING
2
Aanzicht linkerzijde (XVS650) ............................................................ 2-1
Aanzicht rechterzijde (XVS650) ......................................................... 2-2
Aanzicht linkerzijde (XVS650A) ......................................................... 2-3
Aanzicht rechterzijde (XVS650A) ....................................................... 2-4
Schakelaars en instrumenten (XVS650/XVS650A) ........................... 2-5
U5SCD0.book Page 1 Thursday, June 7, 2001 11:34 AM

2-1
2
DAU00026
2-BESCHRIJVING Aanzicht linkerzijde (XVS650)1. Schakelpedaal (pagina 3-5)
2. Brandstofkraan (pagina 3-9)
3. Chokeknop (pagina 3-10)
4. Stelring veervoorspanning
schokdemperunit (pagina 3-15)5. Helmbevestiging (pagina 3-13)
6. Opbergcompartiment (pagina 3-13)
7. Boordgereedschapsset (pagina 6-1)
U5SCD0.book Page 1 Thursday, June 7, 2001 11:34 AM

BESCHRIJVING
2-2
2
Aanzicht rechterzijde (XVS650)8. Oliefilterelement (pagina 6-9)
9. Accu (pagina 6-29)
10. Zekeringen (pagina 6-31)
11. Contactslot/stuurslot-unit (pagina 3-1)
12. Luchtfilterelement (pagina 6-13)
13. Rempedaal (pagina 3-6)
U5SCD0.book Page 2 Thursday, June 7, 2001 11:34 AM

BESCHRIJVING
2-3
2
Aanzicht linkerzijde (XVS650A)1. Schakelpedaal (pagina 3-5)
2. Brandstofkraan (pagina 3-9)
3. Chokeknop (pagina 3-10)
4. Stelring veervoorspanning
schokdemperunit (pagina 3-15)5. Helmbevestiging (pagina 3-13)
6. Opbergcompartiment (pagina 3-13)
7. Boordgereedschapsset (pagina 6-1)
U5SCD0.book Page 3 Thursday, June 7, 2001 11:34 AM

BESCHRIJVING
2-4
2
Aanzicht rechterzijde (XVS650A)8. Oliefilterelement (pagina 6-9)
9. Accu (pagina 6-29)
10. Zekeringen (pagina 6-31)
11. Contactslot/stuurslot-unit (pagina 3-1)
12. Luchtfilterelement (pagina 6-13)
13. Rempedaal (pagina 3-6)
U5SCD0.book Page 4 Thursday, June 7, 2001 11:34 AM

BESCHRIJVING
2-5
2

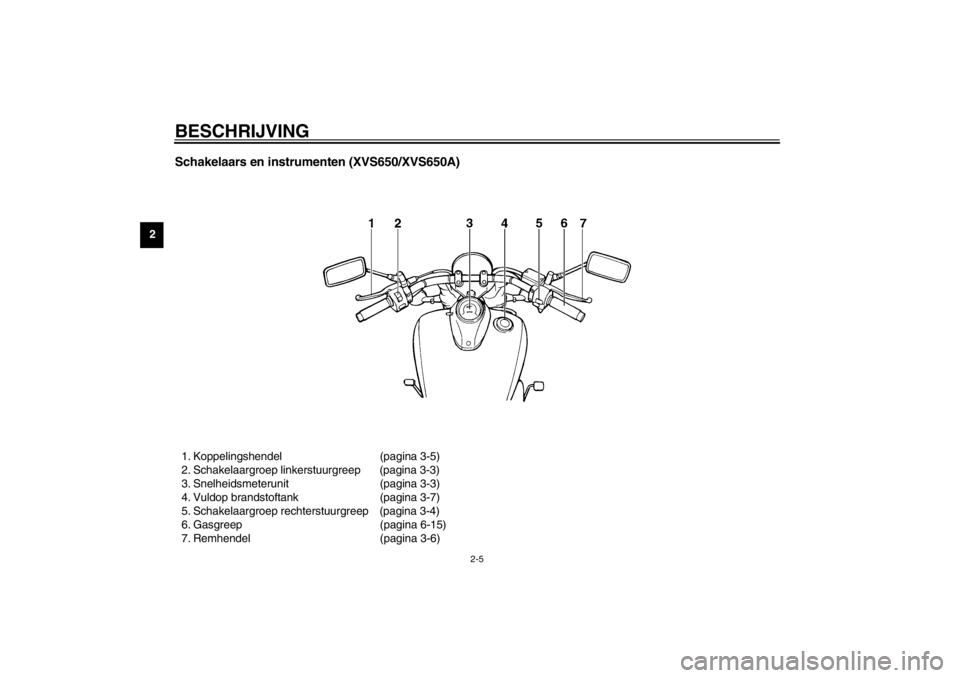

Schakelaars en instrumenten (XVS650/XVS650A)1. Koppelingshendel (pagina 3-5)
2. Schakelaargroep linkerstuurgreep (pagina 3-3)
3. Snelheidsmeterunit (pagina 3-3)
4. Vuldop brandstoftank (pagina 3-7)
5. Schakelaargroep rechterstuurgreep (pagina 3-4)
6. Gasgreep (pagina 6-15)
7. Remhendel (pagina 3-6)
U5SCD0.book Page 5 Thursday, June 7, 2001 11:34 AM

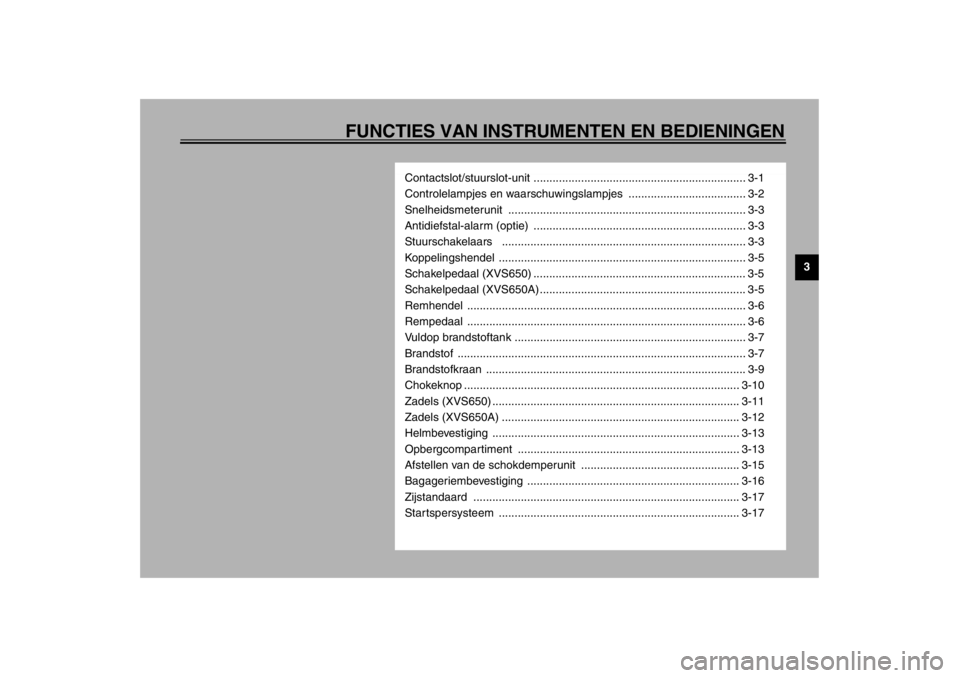

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
Contactslot/stuurslot-unit ................................................................... 3-1
Controlelampjes en waarschuwingslampjes ..................................... 3-2
Snelheidsmeterunit ........................................................................... 3-3
Antidiefstal-alarm (optie) ................................................................... 3-3
Stuurschakelaars ............................................................................. 3-3
Koppelingshendel .............................................................................. 3-5
Schakelpedaal (XVS650) ................................................................... 3-5
Schakelpedaal (XVS650A) ................................................................. 3-5
Remhendel ........................................................................................ 3-6
Rempedaal ........................................................................................ 3-6
Vuldop brandstoftank ......................................................................... 3-7
Brandstof ........................................................................................... 3-7
Brandstofkraan .................................................................................. 3-9
Chokeknop ....................................................................................... 3-10
Zadels (XVS650) .............................................................................. 3-11
Zadels (XVS650A) ........................................................................... 3-12
Helmbevestiging .............................................................................. 3-13
Opbergcompartiment ...................................................................... 3-13
Afstellen van de schokdemperunit .................................................. 3-15
Bagageriembevestiging ................................................................... 3-16
Zijstandaard .................................................................................... 3-17
Startspersysteem ............................................................................ 3-17
U5SCD0.book Page 1 Thursday, June 7, 2001 11:34 AM

3-1
3
DAU00027
3-FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
DAU00029
Contactslot/stuurslot-unit Via het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssys-
temen bediend en wordt het stuur vergren-
deld. De diverse standen worden hierna
beschreven.
DAU00036
ON
Alle elektrische systemen worden elek-
trisch gevoed en de motor kan worden ge-
start. De sleutel kan niet worden
uitgenomen.
DAU00038
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
DAU00040
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in
en draai hem dan naar de “LOCK”-
stand. Houd de sleutel hierbij inge-
drukt.
3. Neem de sleutel uit.
Om het stuur te ontgrendelenDruk de sleutel in en draai hem dan naar
“OFF” terwijl de sleutel ingedrukt wordt ge-
houden.
DW000016
WAARSCHUWING
_ Draai de contactsleutel nooit naar “OFF”
of naar “LOCK” terwijl de motorfiets
rijdt; elektrische systemen worden dan
afgeschakeld en mogelijk zult u zo de
macht over het stuur verliezen of een
ongeval veroorzaken. Zorg altijd dat de
motorfiets stilstaat voordat u de sleutel
naar “OFF” of naar “LOCK” draait. _1. Drukken.
2. Draaien.
U5SCD0.book Page 1 Thursday, June 7, 2001 11:34 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
DAU00048
(Parkeren)
Het stuur is vergrendeld en het achterlicht
en het parkeerlicht branden, maar alle ove-
rige elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “” te kunnen draaien.
DCA00043
LET OP:_ Gebruik de parkeerverlichting niet gedu-
rende langere tijd, anders kan de accu
ontladen raken. _
DAU03034
Controlelampjes en
waarschuwingslampjes
DAU00063
Controlelampje grootlicht “”
Dit controlelampje gaat branden wanneer
het grootlicht van de koplamp is ingescha-
keld.
DAU00057
Controlelampje “” richtingaanwij-
zers
Dit controlelampje knippert wanneer de
schakelaar voor richtingaanwijzers naar de
linker- of rechterstand is gedrukt.
DAU00061
Controlelampje “” voor vrijstand
Dit controlelampje brandt wanneer de ver-
snellingsbak in de vrijstand staat.
DAU04238
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden of
knippert wanneer een elektrisch circuit dat
de motorwerking controleert defect is.
Vraag in dat geval een Yamaha dealer het
zelfdiagnosesysteem te controleren.OPMERKING:_ Dit waarschuwingslampje zal een paar se-
conden branden wanneer de sleutel naar
“ON” wordt gedraaid, maar dat duidt niet op
een storing. _
1. Controlelampje grootlicht “”
2. Controlelampje “” richtingaanwijzers
3. Controlelampje “” voor vrijstand
4. Waarschuwingslampje motorstoring “”
U5SCD0.book Page 2 Thursday, June 7, 2001 11:34 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
DAU00095
Snelheidsmeterunit De snelheidsmeterunit is voorzien van een
snelheidsmeter, een kilometerteller en een
ritteller. De snelheidsmeter toont de actuele
rijsnelheid. De kilometerteller toont de tota-
le afgelegde afstand. De ritteller toont de af-
stand afgelegd sinds de teller het laatst via
de terugstelknop werd teruggesteld op nul.
De ritteller kan worden gebruikt om de af-
stand te schatten die met een volle brand-
stoftank kan worden afgelegd. Deze
informatie stelt u in staat de volgende tank-
stops te plannen.
DAU00109
Antidiefstal-alarm (optie) Deze motor kan door een Yamaha dealer
worden uitgerust met een optioneel anti-
diefstal-alarmsysteem. Neem contact op
met een Yamaha dealer voor nadere infor-
matie.
DAU00118
Stuurschakelaars
DAU03889
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “” om af-
slaan naar rechts aan te geven. Druk deze
schakelaar naar “” om afslaan naar
links aan te geven. Na loslaten keert de
schakelaar terug naar de middenstand. Om
de richtingaanwijzers uit te schakelen wordt
de schakelaar ingedrukt nadat hij is terug-
gekeerd in de middenstand.
1. Terugstelknop ritteller
2. Snelheidsmeter
3. Kilometerteller
4. Ritteller
1. Richtingaanwijzerschakelaar “/”
2. Lichtsignaalschakelaar “”
3. Dimlichtschakelaar “/”
4. Claxonschakelaar “”
U5SCD0.book Page 3 Thursday, June 7, 2001 11:34 AM
