YAMAHA XVS650A 2006 Betriebsanleitungen (in German)

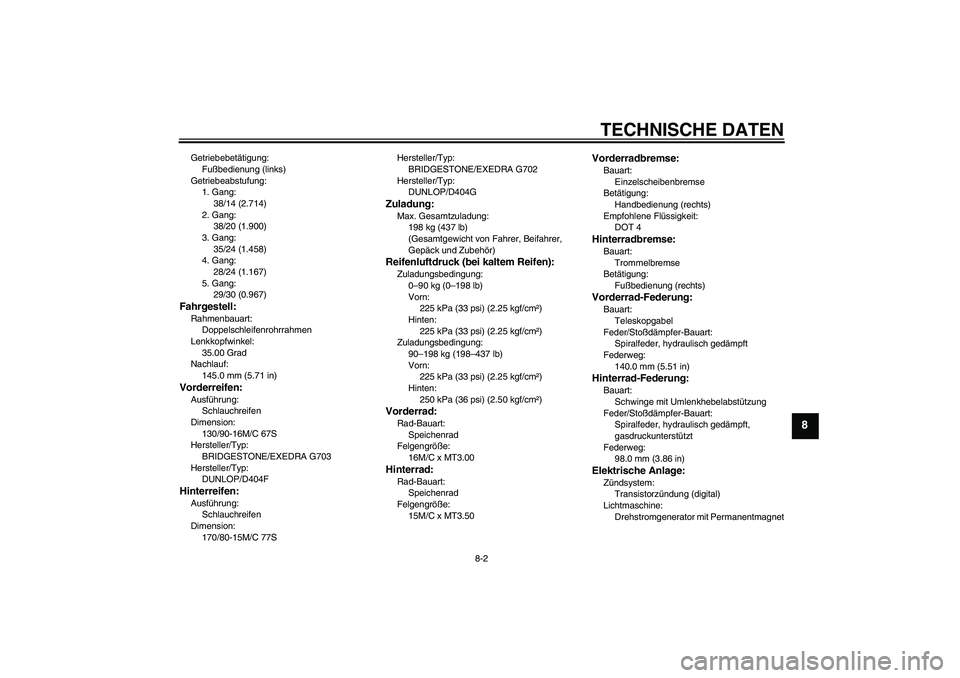

TECHNISCHE DATEN
8-2
8
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
38/14 (2.714)
2. Gang:
38/20 (1.900)
3. Gang:
35/24 (1.458)
4. Gang:
28/24 (1.167)
5. Gang:
29/30 (0.967)Fahrgestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel:
35.00 Grad
Nachlauf:
145.0 mm (5.71 in)Vorderreifen:Ausführung:
Schlauchreifen
Dimension:
130/90-16M/C 67S
Hersteller/Typ:
BRIDGESTONE/EXEDRA G703
Hersteller/Typ:
DUNLOP/D404FHinterreifen:Ausführung:
Schlauchreifen
Dimension:
170/80-15M/C 77SHersteller/Typ:
BRIDGESTONE/EXEDRA G702
Hersteller/Typ:
DUNLOP/D404G
Zuladung:Max. Gesamtzuladung:
198 kg (437 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
225 kPa (33 psi) (2.25 kgf/cm²)
Hinten:
225 kPa (33 psi) (2.25 kgf/cm²)
Zuladungsbedingung:
90–198 kg (198–437 lb)
Vorn:
225 kPa (33 psi) (2.25 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)Vorderrad:Rad-Bauart:
Speichenrad
Felgengröße:
16M/C x MT3.00Hinterrad:Rad-Bauart:
Speichenrad
Felgengröße:
15M/C x MT3.50
Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Trommelbremse
Betätigung:
Fußbedienung (rechts)Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
140.0 mm (5.51 in)Hinterrad-Federung:Bauart:
Schwinge mit Umlenkhebelabstützung
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
98.0 mm (3.86 in)Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentmagnet
U4C5G0G0.book Page 2 Friday, August 5, 2005 10:50 AM

TECHNISCHE DATEN
8-3
8
Batterie:Typ:
GT12B-4
Spannung, Kapazität:
12 V, 10.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55.0 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 21.0 W × 2
Standlicht vorn:
12 V, 4.0 W × 1
Instrumentenbeleuchtung:
12 V, 1.7 W × 1
Leerlauf-Kontrollleuchte:
12 V, 1.7 W × 1
Fernlicht-Kontrollleuchte:
12 V, 1.7 W × 1
Blinker-Kontrollleuchte:
12 V, 1.7 W × 1
Motorstörungs-Warnleuchte:
12 V, 1.7 W × 1
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Parkleuchten-Sicherung:
10.0 A
Sicherung der Vergaserheizung:
15.0 A
Sicherung der Zündereinheit:
5.0 A
Zusatzsicherung:
10.0 A
U4C5G0G0.book Page 3 Friday, August 5, 2005 10:50 AM

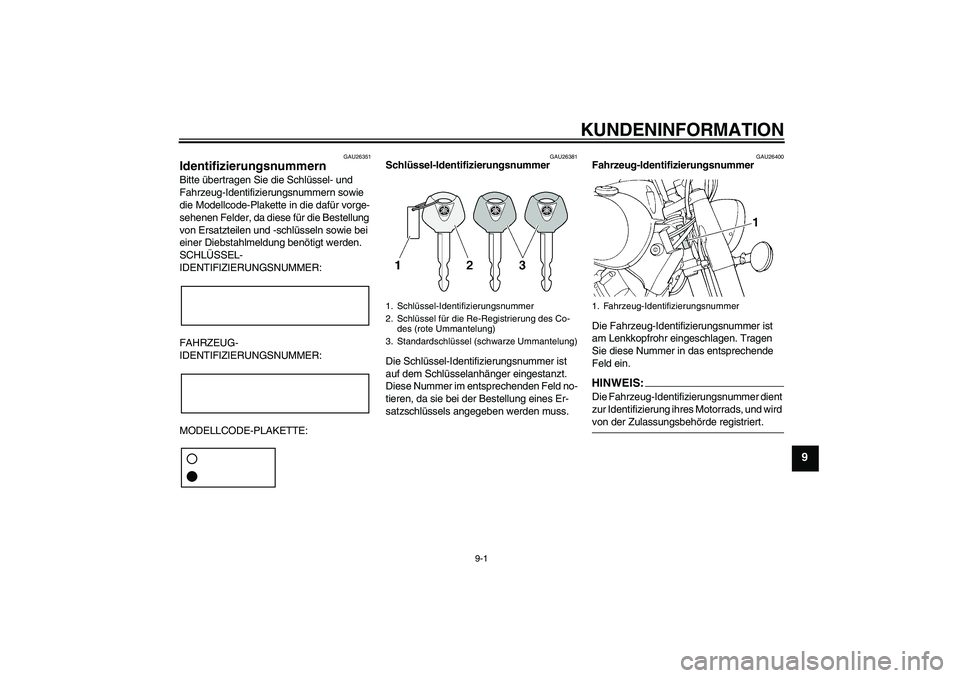

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U4C5G0G0.book Page 1 Friday, August 5, 2005 10:50 AM

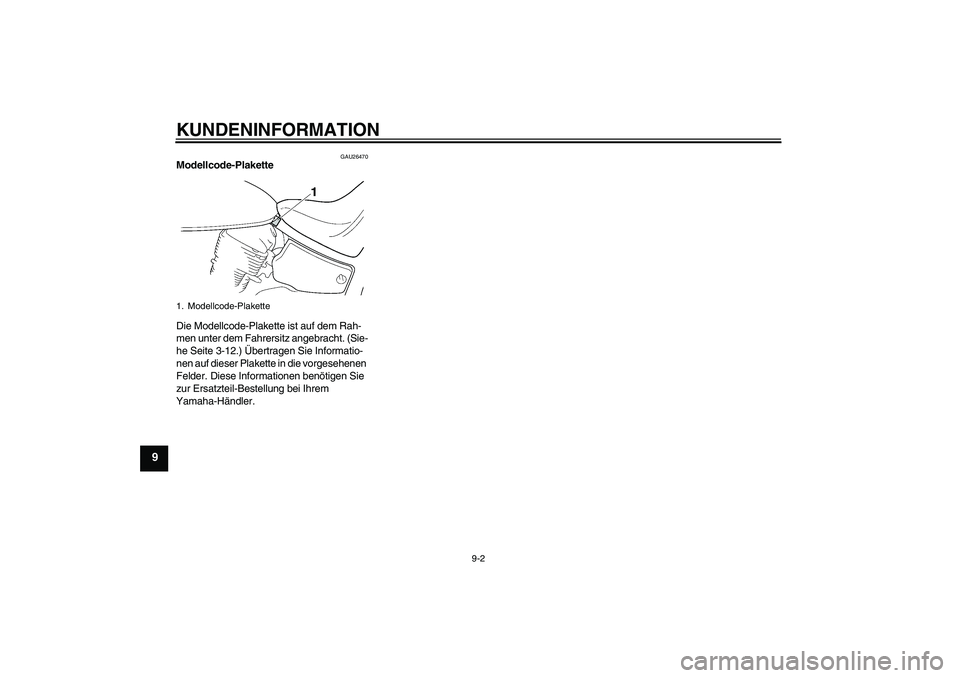

KUNDENINFORMATION
9-2
9
GAU26470
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-12.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-PlaketteU4C5G0G0.book Page 2 Friday, August 5, 2005 10:50 AM

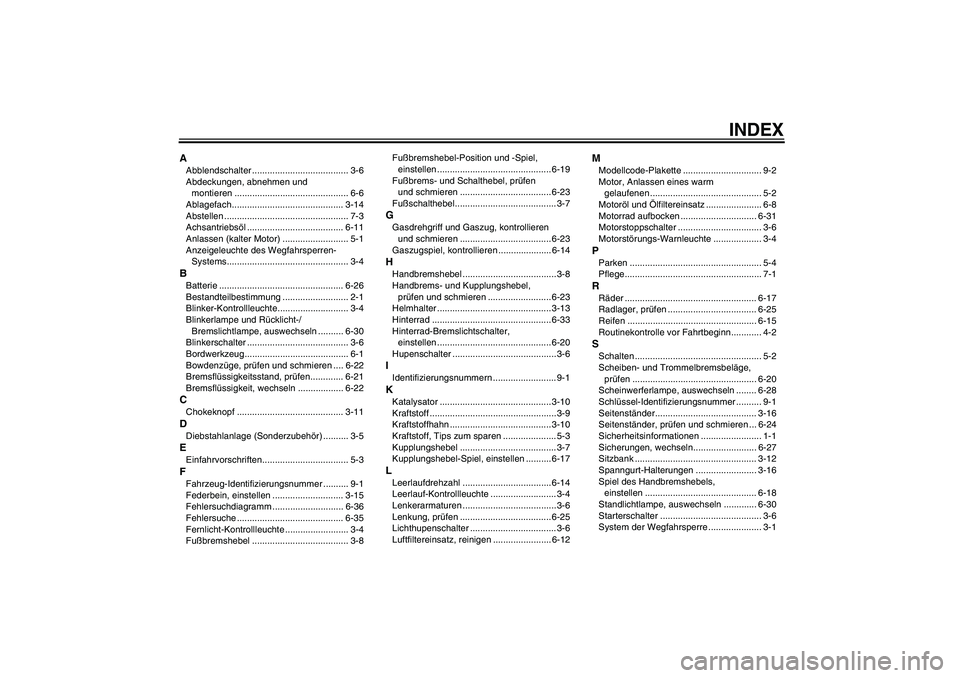

INDEX
AAbblendschalter ...................................... 3-6
Abdeckungen, abnehmen und
montieren ............................................. 6-6
Ablagefach............................................ 3-14
Abstellen ................................................. 7-3
Achsantriebsöl ...................................... 6-11
Anlassen (kalter Motor) .......................... 5-1
Anzeigeleuchte des Wegfahrsperren-
Systems................................................ 3-4BBatterie ................................................. 6-26
Bestandteilbestimmung .......................... 2-1
Blinker-Kontrollleuchte............................ 3-4
Blinkerlampe und Rücklicht-/
Bremslichtlampe, auswechseln .......... 6-30
Blinkerschalter ........................................ 3-6
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-22
Bremsflüssigkeitsstand, prüfen............. 6-21
Bremsflüssigkeit, wechseln .................. 6-22CChokeknopf .......................................... 3-11DDiebstahlanlage (Sonderzubehör) .......... 3-5EEinfahrvorschriften.................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-15
Fehlersuchdiagramm ............................ 6-36
Fehlersuche .......................................... 6-35
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel ...................................... 3-8Fußbremshebel-Position und -Spiel,
einstellen ............................................. 6-19
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-23
Fußschalthebel........................................ 3-7
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-23
Gaszugspiel, kontrollieren ..................... 6-14HHandbremshebel ..................................... 3-8
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-23
Helmhalter ............................................. 3-13
Hinterrad ............................................... 6-33
Hinterrad-Bremslichtschalter,
einstellen ............................................. 6-20
Hupenschalter ......................................... 3-6IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-10
Kraftstoff ..................................................3-9
Kraftstoffhahn ........................................ 3-10
Kraftstoff, Tips zum sparen ..................... 5-3
Kupplungshebel ...................................... 3-7
Kupplungshebel-Spiel, einstellen .......... 6-17LLeerlaufdrehzahl ...................................6-14
Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen .....................................3-6
Lenkung, prüfen .................................... 6-25
Lichthupenschalter .................................. 3-6
Luftfiltereinsatz, reinigen ....................... 6-12
MModellcode-Plakette ............................... 9-2
Motor, Anlassen eines warm
gelaufenen ............................................ 5-2
Motoröl und Ölfiltereinsatz ...................... 6-8
Motorrad aufbocken .............................. 6-31
Motorstoppschalter ................................. 3-6
Motorstörungs-Warnleuchte ................... 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-17
Radlager, prüfen ................................... 6-25
Reifen ................................................... 6-15
Routinekontrolle vor Fahrtbeginn............ 4-2SSchalten .................................................. 5-2
Scheiben- und Trommelbremsbeläge,
prüfen ................................................. 6-20
Scheinwerferlampe, auswechseln ........ 6-28
Schlüssel-Identifizierungsnummer .......... 9-1
Seitenständer........................................ 3-16
Seitenständer, prüfen und schmieren ... 6-24
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-27
Sitzbank ................................................ 3-12
Spanngurt-Halterungen ........................ 3-16
Spiel des Handbremshebels,
einstellen ............................................ 6-18
Standlichtlampe, auswechseln ............. 6-30
Starterschalter ........................................ 3-6
System der Wegfahrsperre ..................... 3-1
U4C5G0G0.book Page 1 Friday, August 5, 2005 10:50 AM

INDEXTTachometer ............................................. 3-5
Tankverschluss ....................................... 3-8
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-24VVentilspiel.............................................. 6-15
Vergaser, einstellen .............................. 6-13
Vorderrad .............................................. 6-32WWarnblinkschalter ................................... 3-6
Warn- und Kontrollleuchten .................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerzen, prüfen ................................. 6-7
Zünd-/Lenkschloss .................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-17
U4C5G0G0.book Page 2 Friday, August 5, 2005 10:50 AM

U4C5G0G0.book Page 3 Friday, August 5, 2005 10:50 AM
