YAMAHA XVS650A 2006 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
6

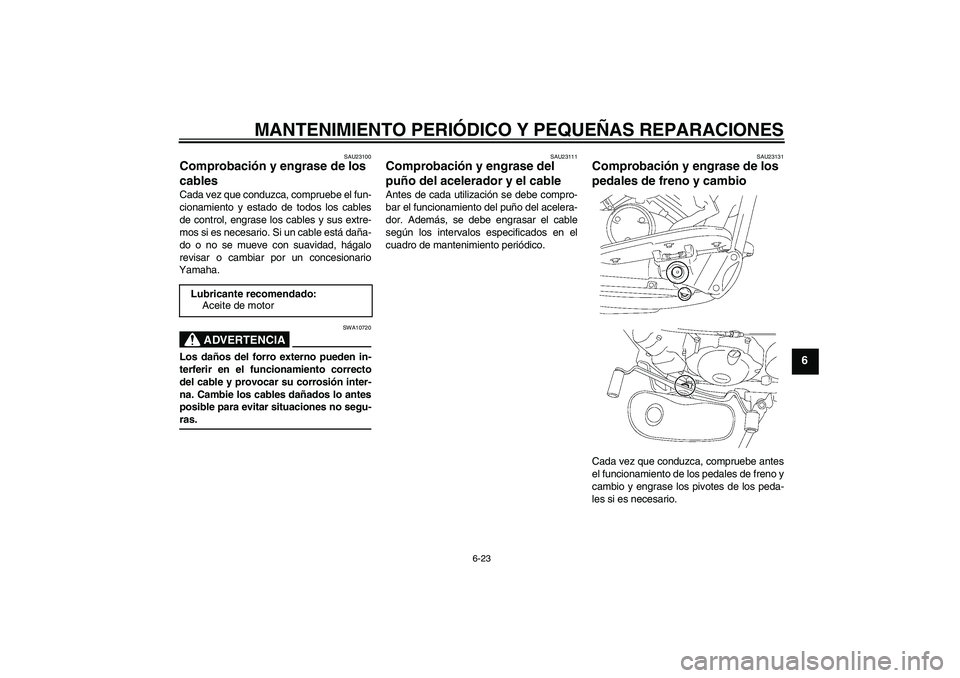

SAU23100
Comprobación y engrase de los
cables Cada vez que conduzca, compruebe el fun-
cionamiento y estado de todos los cables
de control, engrase los cables y sus extre-
mos si es necesario. Si un cable está daña-
do o no se mueve con suavidad, hágalo
revisar o cambiar por un concesionario
Yamaha.
ADVERTENCIA
SWA10720
Los daños del forro externo pueden in-
terferir en el funcionamiento correcto
del cable y provocar su corrosión inter-
na. Cambie los cables dañados lo antes
posible para evitar situaciones no segu-ras.
SAU23111
Comprobación y engrase del
puño del acelerador y el cable Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Además, se debe engrasar el cable
según los intervalos especificados en el
cuadro de mantenimiento periódico.
SAU23131
Comprobación y engrase de los
pedales de freno y cambio Cada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario. Lubricante recomendado:
Aceite de motor
U4C5S0S0.book Page 23 Monday, August 8, 2005 11:02 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
6

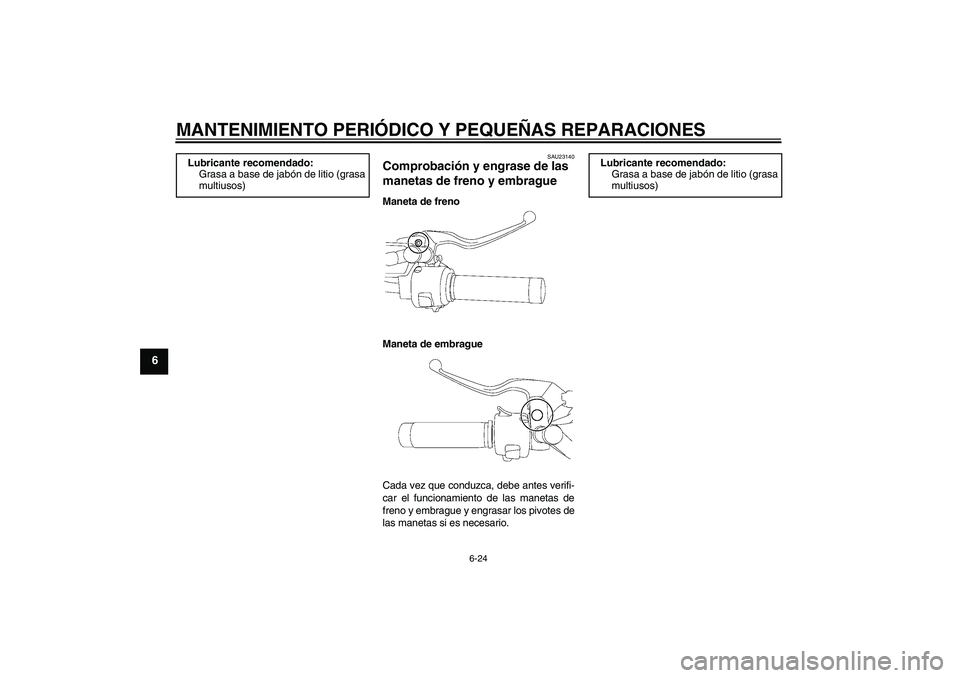

SAU23140
Comprobación y engrase de las
manetas de freno y embrague Maneta de freno
Maneta de embrague
Cada vez que conduzca, debe antes verifi-
car el funcionamiento de las manetas de
freno y embrague y engrasar los pivotes de
las manetas si es necesario. Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
U4C5S0S0.book Page 24 Monday, August 8, 2005 11:02 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
6

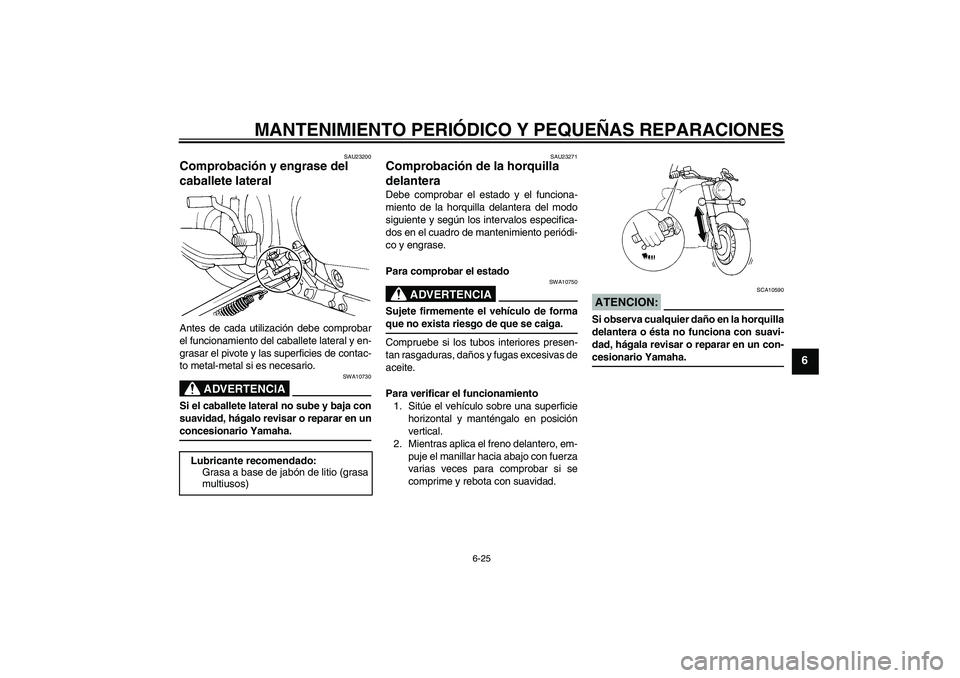

SAU23200
Comprobación y engrase del
caballete lateral Antes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10730
Si el caballete lateral no sube y baja con
suavidad, hágalo revisar o reparar en unconcesionario Yamaha.
SAU23271
Comprobación de la horquilla
delantera Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
ADVERTENCIA
SWA10750
Sujete firmemente el vehículo de formaque no exista riesgo de que se caiga.
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y rebota con suavidad.
ATENCION:
SCA10590
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-cesionario Yamaha.
Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
U4C5S0S0.book Page 25 Monday, August 8, 2005 11:02 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

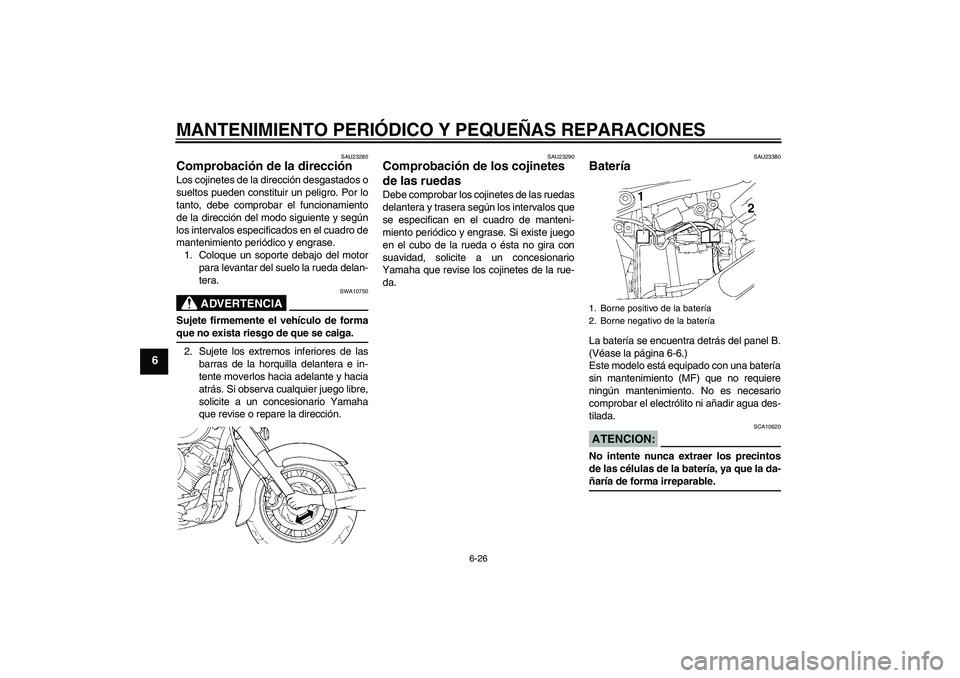

6-26
6
SAU23280
Comprobación de la dirección Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por lo
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor
para levantar del suelo la rueda delan-
tera.
ADVERTENCIA
SWA10750
Sujete firmemente el vehículo de formaque no exista riesgo de que se caiga.
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego libre,
solicite a un concesionario Yamaha
que revise o repare la dirección.
SAU23290
Comprobación de los cojinetes
de las ruedas Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si existe juego
en el cubo de la rueda o ésta no gira con
suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rue-
da.
SAU23380
Batería La batería se encuentra detrás del panel B.
(Véase la página 6-6.)
Este modelo está equipado con una batería
sin mantenimiento (MF) que no requiere
ningún mantenimiento. No es necesario
comprobar el electrólito ni añadir agua des-
tilada.ATENCION:
SCA10620
No intente nunca extraer los precintos
de las células de la batería, ya que la da-ñaría de forma irreparable.1. Borne positivo de la batería
2. Borne negativo de la batería
U4C5S0S0.book Page 26 Monday, August 8, 2005 11:02 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
6

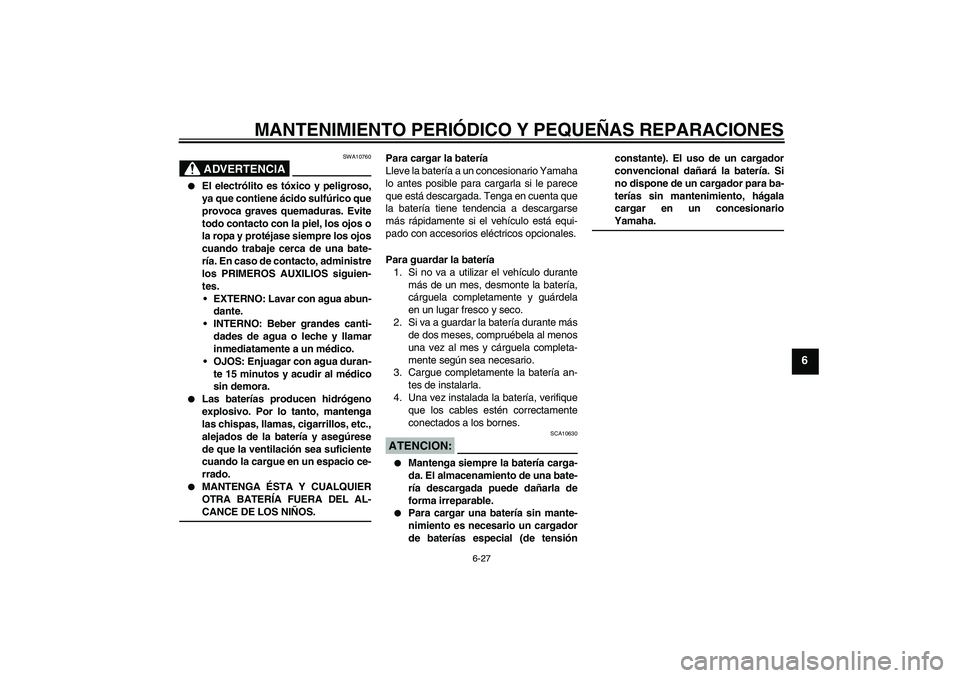

ADVERTENCIA
SWA10760


El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.


Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.


MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-CANCE DE LOS NIÑOS.Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
Para guardar la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla.
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.
ATENCION:
SCA10630


Mantenga siempre la batería carga-
da. El almacenamiento de una bate-
ría descargada puede dañarla de
forma irreparable.


Para cargar una batería sin mante-
nimiento es necesario un cargador
de baterías especial (de tensiónconstante). El uso de un cargador
convencional dañará la batería. Si
no dispone de un cargador para ba-
terías sin mantenimiento, hágala
cargar en un concesionario
Yamaha.
U4C5S0S0.book Page 27 Monday, August 8, 2005 11:02 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-28
6

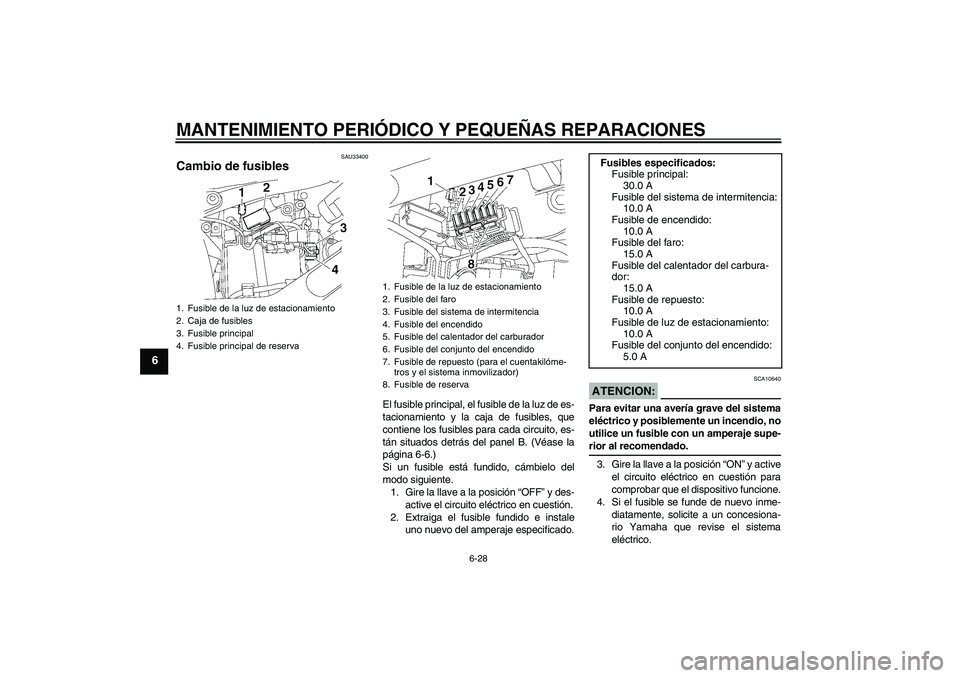

SAU33400
Cambio de fusibles
El fusible principal, el fusible de la luz de es-
tacionamiento y la caja de fusibles, que
contiene los fusibles para cada circuito, es-
tán situados detrás del panel B. (Véase la
página 6-6.)
Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
ATENCION:
SCA10640
Para evitar una avería grave del sistema
eléctrico y posiblemente un incendio, no
utilice un fusible con un amperaje supe-rior al recomendado.
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcione.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
1. Fusible de la luz de estacionamiento
2. Caja de fusibles
3. Fusible principal
4. Fusible principal de reserva
1. Fusible de la luz de estacionamiento
2. Fusible del faro
3. Fusible del sistema de intermitencia
4. Fusible del encendido
5. Fusible del calentador del carburador
6. Fusible del conjunto del encendido
7. Fusible de repuesto (para el cuentakilóme-
tros y el sistema inmovilizador)
8. Fusible de reserva
Fusibles especificados:
Fusible principal:
30.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible del faro:
15.0 A
Fusible del calentador del carbura-
dor:
15.0 A
Fusible de repuesto:
10.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible del conjunto del encendido:
5.0 A
U4C5S0S0.book Page 28 Monday, August 8, 2005 11:02 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-29
6

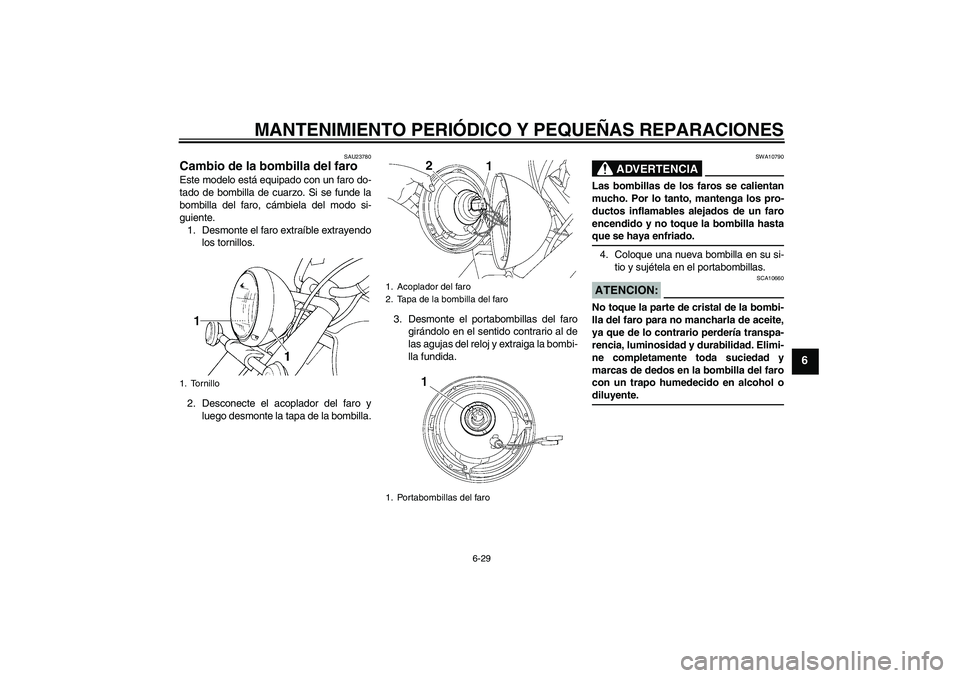

SAU23780
Cambio de la bombilla del faro Este modelo está equipado con un faro do-
tado de bombilla de cuarzo. Si se funde la
bombilla del faro, cámbiela del modo si-
guiente.
1. Desmonte el faro extraíble extrayendo
los tornillos.
2. Desconecte el acoplador del faro y
luego desmonte la tapa de la bombilla.3. Desmonte el portabombillas del faro
girándolo en el sentido contrario al de
las agujas del reloj y extraiga la bombi-
lla fundida.
ADVERTENCIA
SWA10790
Las bombillas de los faros se calientan
mucho. Por lo tanto, mantenga los pro-
ductos inflamables alejados de un faro
encendido y no toque la bombilla hastaque se haya enfriado.
4. Coloque una nueva bombilla en su si-
tio y sujétela en el portabombillas.ATENCION:
SCA10660
No toque la parte de cristal de la bombi-
lla del faro para no mancharla de aceite,
ya que de lo contrario perdería transpa-
rencia, luminosidad y durabilidad. Elimi-
ne completamente toda suciedad y
marcas de dedos en la bombilla del faro
con un trapo humedecido en alcohol odiluyente.
1. Tornillo
1. Acoplador del faro
2. Tapa de la bombilla del faro
1. Portabombillas del faro
U4C5S0S0.book Page 29 Monday, August 8, 2005 11:02 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-30
6
5. Monte la tapa de la bombilla del faro y
conecte el acoplador.
6. Monte el faro extraíble colocando los
tornillos.
7. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
SAU24281
Cambio de la bombilla de un
intermitente o de la luz de
freno/piloto trasero 1. Desmonte la óptica extrayendo los tor-
nillos.2. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.
3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando los tornillos.
ATENCION:
SCA10680
No apriete excesivamente los tornillos,ya que puede romperse la óptica.
1. No tocar la parte de cristal de la bombilla.
1. Tornillo
1. Tornillo
U4C5S0S0.book Page 30 Monday, August 8, 2005 11:02 AM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-31
6

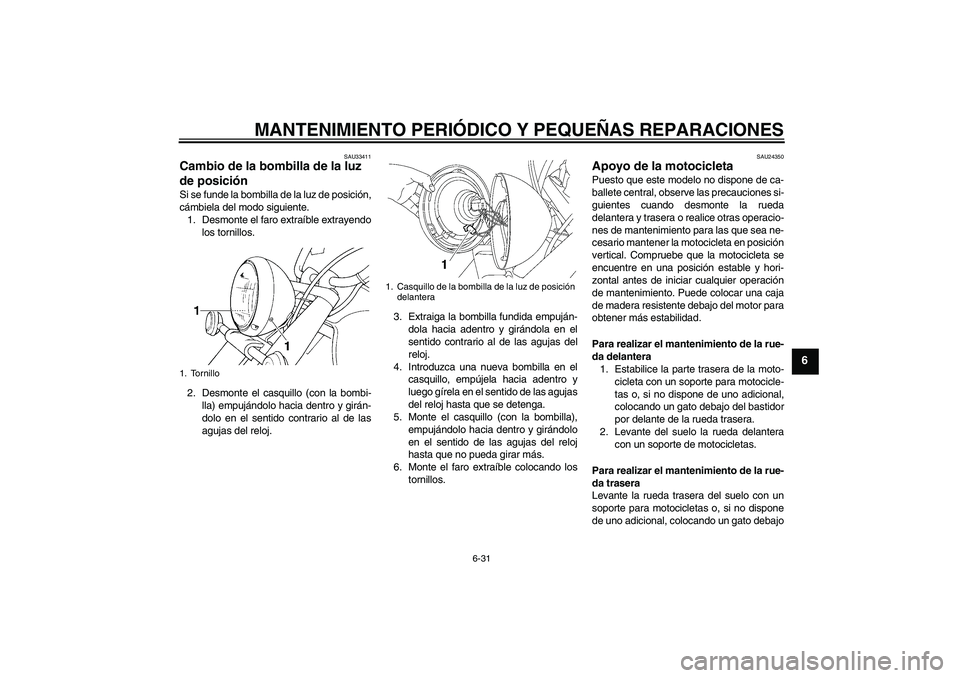

SAU33411
Cambio de la bombilla de la luz
de posición Si se funde la bombilla de la luz de posición,
cámbiela del modo siguiente.
1. Desmonte el faro extraíble extrayendo
los tornillos.
2. Desmonte el casquillo (con la bombi-
lla) empujándolo hacia dentro y girán-
dolo en el sentido contrario al de las
agujas del reloj.3. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.
4. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
5. Monte el casquillo (con la bombilla),
empujándolo hacia dentro y girándolo
en el sentido de las agujas del reloj
hasta que no pueda girar más.
6. Monte el faro extraíble colocando los
tornillos.
SAU24350
Apoyo de la motocicleta Puesto que este modelo no dispone de ca-
ballete central, observe las precauciones si-
guientes cuando desmonte la rueda
delantera y trasera o realice otras operacio-
nes de mantenimiento para las que sea ne-
cesario mantener la motocicleta en posición
vertical. Compruebe que la motocicleta se
encuentre en una posición estable y hori-
zontal antes de iniciar cualquier operación
de mantenimiento. Puede colocar una caja
de madera resistente debajo del motor para
obtener más estabilidad.
Para realizar el mantenimiento de la rue-
da delantera
1. Estabilice la parte trasera de la moto-
cicleta con un soporte para motocicle-
tas o, si no dispone de uno adicional,
colocando un gato debajo del bastidor
por delante de la rueda trasera.
2. Levante del suelo la rueda delantera
con un soporte de motocicletas.
Para realizar el mantenimiento de la rue-
da trasera
Levante la rueda trasera del suelo con un
soporte para motocicletas o, si no dispone
de uno adicional, colocando un gato debajo
1. Tornillo
1. Casquillo de la bombilla de la luz de posición
delantera
U4C5S0S0.book Page 31 Monday, August 8, 2005 11:02 AM

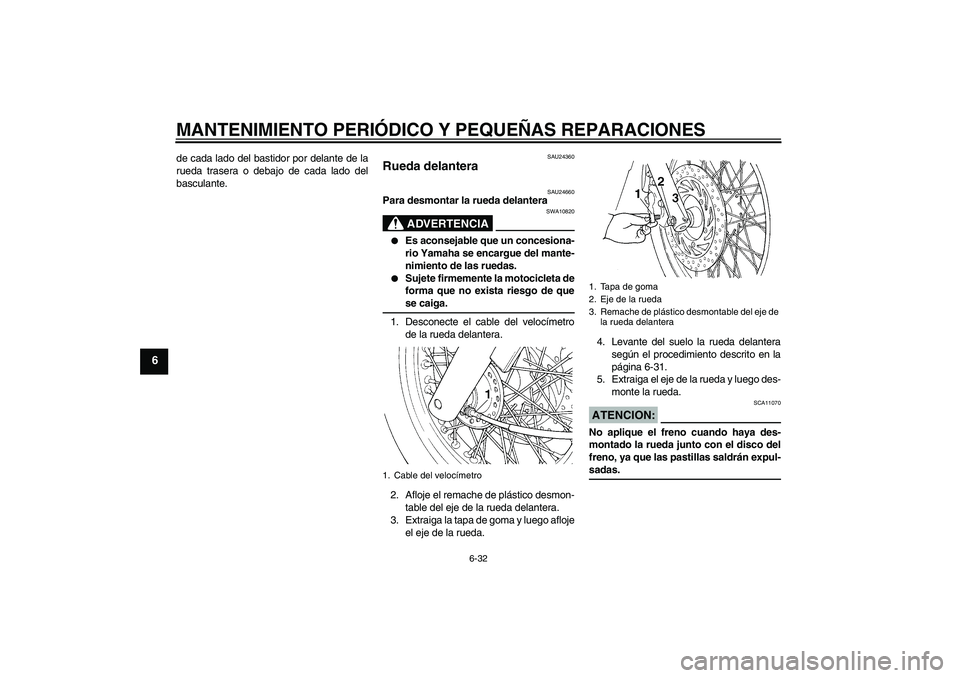

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-32
6
de cada lado del bastidor por delante de la
rueda trasera o debajo de cada lado del
basculante.
SAU24360
Rueda delantera
SAU24660
Para desmontar la rueda delantera
ADVERTENCIA
SWA10820


Es aconsejable que un concesiona-
rio Yamaha se encargue del mante-
nimiento de las ruedas.


Sujete firmemente la motocicleta de
forma que no exista riesgo de quese caiga.
1. Desconecte el cable del velocímetro
de la rueda delantera.
2. Afloje el remache de plástico desmon-
table del eje de la rueda delantera.
3. Extraiga la tapa de goma y luego afloje
el eje de la rueda.4. Levante del suelo la rueda delantera
según el procedimiento descrito en la
página 6-31.
5. Extraiga el eje de la rueda y luego des-
monte la rueda.
ATENCION:
SCA11070
No aplique el freno cuando haya des-
montado la rueda junto con el disco del
freno, ya que las pastillas saldrán expul-sadas.
1. Cable del velocímetro
1. Tapa de goma
2. Eje de la rueda
3. Remache de plástico desmontable del eje de
la rueda delantera
U4C5S0S0.book Page 32 Monday, August 8, 2005 11:02 AM
