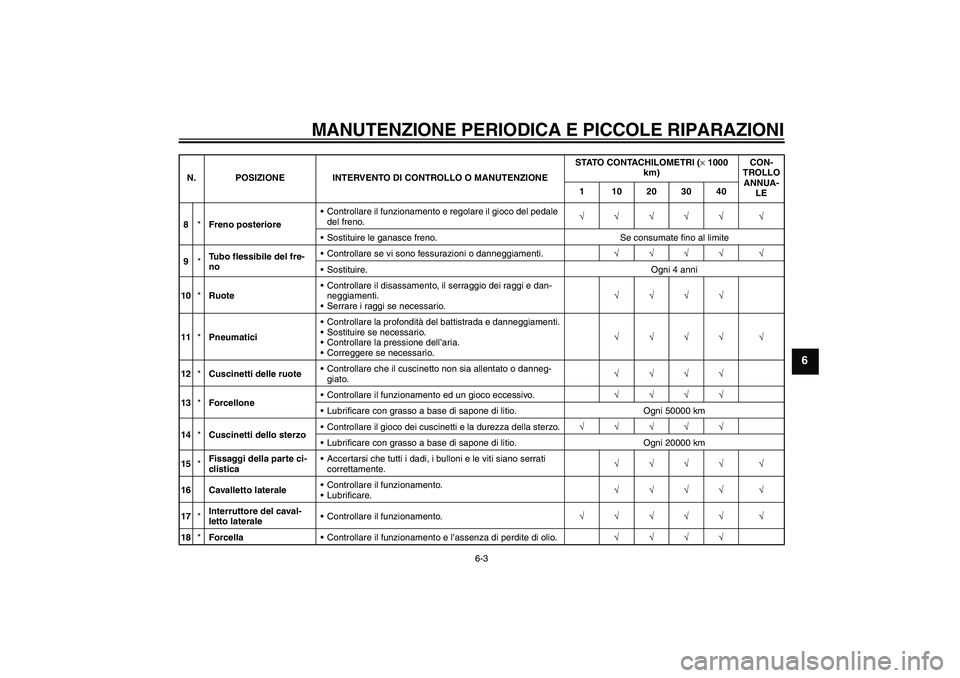

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-3
6
8*Freno posterioreControllare il funzionamento e regolare il gioco del pedale
del freno.√√√√√ √
Sostituire le ganasce freno. Se consumate fino al limite
9*Tubo flessibile del fre-
noControllare se vi sono fessurazioni o danneggiamenti.√√√√ √
Sostituire. Ogni 4 anni
10*RuoteControllare il disassamento, il serraggio dei raggi e dan-
neggiamenti.
Serrare i raggi se necessario.√√√√
11*PneumaticiControllare la profondità del battistrada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.√√√√ √
12*Cuscinetti delle ruoteControllare che il cuscinetto non sia allentato o danneg-
giato.√√√√
13*ForcelloneControllare il funzionamento ed un gioco eccessivo.√√√√
Lubrificare con grasso a base di sapone di litio. Ogni 50000 km
14*Cuscinetti dello sterzoControllare il gioco dei cuscinetti e la durezza della sterzo.√√√√√
Lubrificare con grasso a base di sapone di litio. Ogni 20000 km
15*Fissaggi della parte ci-
clisticaAccertarsi che tutti i dadi, i bulloni e le viti siano serrati
correttamente.√√√√ √
16 Cavalletto lateraleControllare il funzionamento.
Lubrificare.√√√√ √
17*Interruttore del caval-
letto lateraleControllare il funzionamento.√√√√√ √
18*ForcellaControllare il funzionamento e l’assenza di perdite di olio.√√√√ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (× 1000
km)CON-
TROLLO
ANNUA-
LE 1 10203040
U4C5H0H0.book Page 3 Friday, August 5, 2005 10:06 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-4
6
19*Gruppo dell’ammortiz-
zatoreControllare il funzionamento e l’assenza di perdite di olio
nell’ammortizzatore.√√√√
20*CarburatoriControllare il funzionamento dello starter (arricchitore).
Regolare il regime del minimo del motore e la sincronizza-
zione.√√√√√ √
21 Olio motoreCambiare.
Controllare il livello dell’olio e l’assenza di perdite di olio
nel veicolo.√√√√√ √
22Elemento del filtro
dell’olio motoreSostituire.√√√
23 Olio del cardanoControllare il livello dell’olio e l’assenza di perdite di olio
nel veicolo.√√ √
Cambiare.√√√
24*Interruttori del freno
anteriore e del freno
posterioreControllare il funzionamento.√√√√√ √
25Parti in movimento e
caviLubrificare.√√√√ √
26*Corpo della manopola e
cavo dell’acceleratoreControllare il funzionamento ed il gioco.
Regolare il gioco del cavo dell’acceleratore se necessario.
Lubrificare il corpo della manopola ed il cavo dell’accele-
ratore.√√√√ √
27*Marmitta e tubo dello
scaricoControllare che i morsetti a vite non siano allentati.√√√√√
28*Luci, segnali e interrut-
toriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√ √ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (× 1000
km)CON-
TROLLO
ANNUA-
LE 1 10203040U4C5H0H0.book Page 4 Friday, August 5, 2005 10:06 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-5
6
HAU18660
NOTA:

Il filtro dell’aria richiede una manutenzione più frequente se si utilizza il mezzo in zone molto umide o polverose.


Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni della pompa freno e della pinza, e cambiare il liquido dei freni.Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
U4C5H0H0.book Page 5 Friday, August 5, 2005 10:06 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-6
6
HAU18771
Rimozione ed installazione dei
pannelli I pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU19193
Pannello A
Per togliere il pannelloTogliere i bulloni e poi asportare il pannello.
Per installare il pannelloPosizionare il pannello nella sua posizione
originaria e poi installare i bulloni.
HAU19151
Pannello B
Per togliere il pannelloTogliere il bullone e poi asportare il pannello
come illustrato nella figura.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare il bullone.
1. Pannello A
1. Pannello B
1. Bullone
1. Bullone
U4C5H0H0.book Page 6 Friday, August 5, 2005 10:06 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-7
6
HAU19543

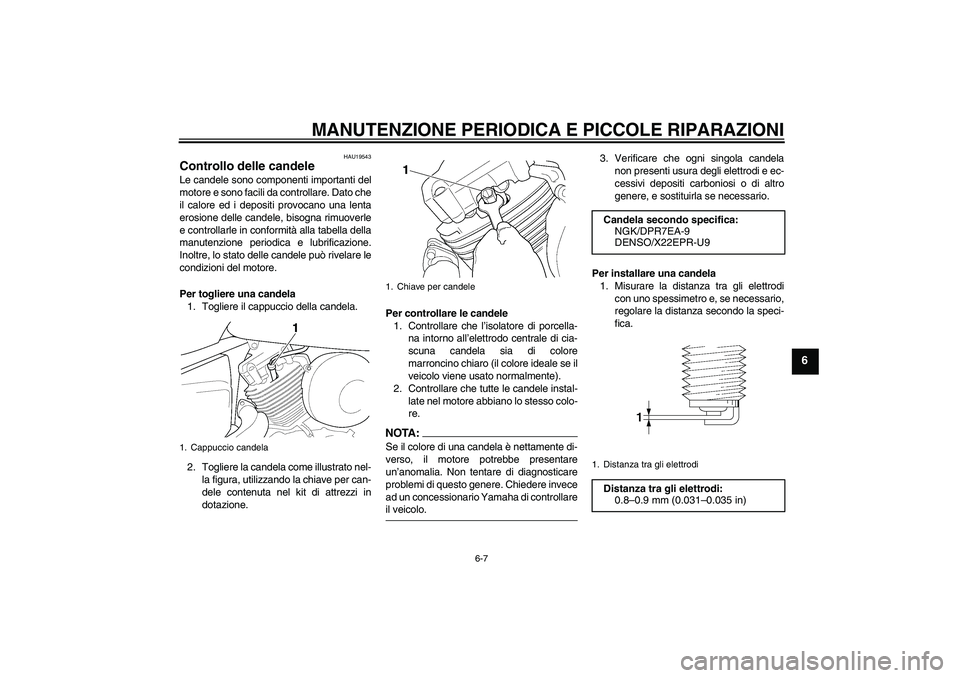

Controllo delle candele Le candele sono componenti importanti del
motore e sono facili da controllare. Dato che
il calore ed i depositi provocano una lenta
erosione delle candele, bisogna rimuoverle
e controllarle in conformità alla tabella della
manutenzione periodica e lubrificazione.
Inoltre, lo stato delle candele può rivelare le
condizioni del motore.
Per togliere una candela
1. Togliere il cappuccio della candela.
2. Togliere la candela come illustrato nel-
la figura, utilizzando la chiave per can-
dele contenuta nel kit di attrezzi in
dotazione.Per controllare le candele
1. Controllare che l’isolatore di porcella-
na intorno all’elettrodo centrale di cia-
scuna candela sia di colore
marroncino chiaro (il colore ideale se il
veicolo viene usato normalmente).
2. Controllare che tutte le candele instal-
late nel motore abbiano lo stesso colo-
re.
NOTA:Se il colore di una candela è nettamente di-
verso, il motore potrebbe presentare
un’anomalia. Non tentare di diagnosticare
problemi di questo genere. Chiedere invece
ad un concessionario Yamaha di controllareil veicolo.3. Verificare che ogni singola candela
non presenti usura degli elettrodi e ec-
cessivi depositi carboniosi o di altro
genere, e sostituirla se necessario.
Per installare una candela
1. Misurare la distanza tra gli elettrodi
con uno spessimetro e, se necessario,
regolare la distanza secondo la speci-
fica.
1. Cappuccio candela
1. Chiave per candele
Candela secondo specifica:
NGK/DPR7EA-9
DENSO/X22EPR-U9
1. Distanza tra gli elettrodi
Distanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
U4C5H0H0.book Page 7 Friday, August 5, 2005 10:06 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-8
6

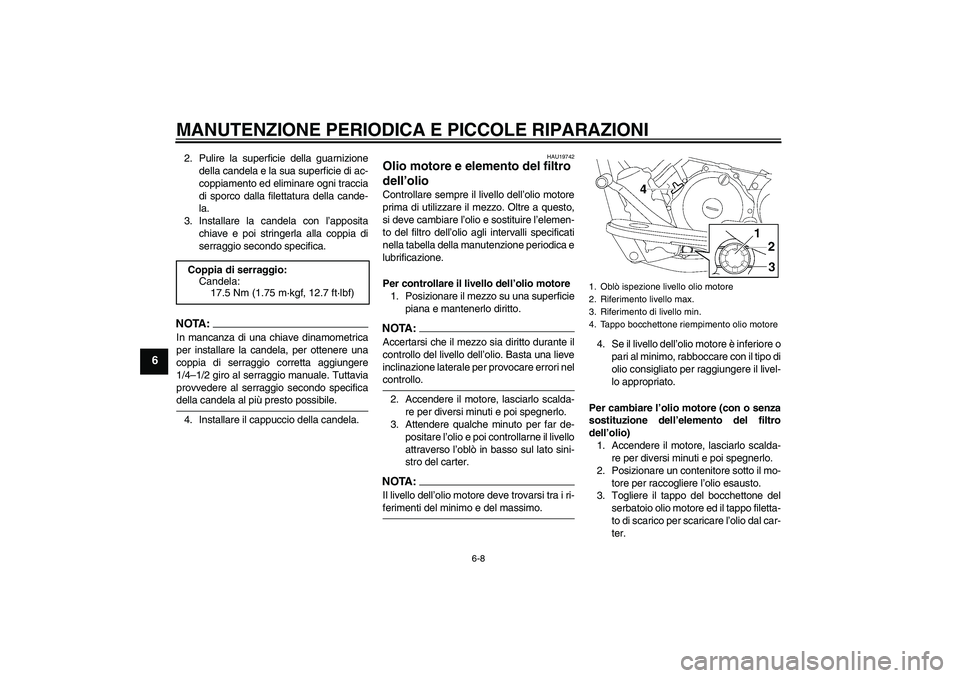

2. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
3. Installare la candela con l’apposita
chiave e poi stringerla alla coppia di
serraggio secondo specifica.NOTA :
In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specificadella candela al più presto possibile.
4. Installare il cappuccio della candela.
HAU19742
Olio motore e elemento del filtro
dell’olio Controllare sempre il livello dell’olio motore
prima di utilizzare il mezzo. Oltre a questo,
si deve cambiare l’olio e sostituire l’elemen-
to del filtro dell’olio agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
Per controllare il livello dell’olio motore
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.NOTA:Accertarsi che il mezzo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale per provocare errori nelcontrollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per far de-
positare l’olio e poi controllarne il livello
attraverso l’oblò in basso sul lato sini-
stro del carter.NOTA:Il livello dell’olio motore deve trovarsi tra i ri-ferimenti del minimo e del massimo.4. Se il livello dell’olio motore è inferiore o
pari al minimo, rabboccare con il tipo di
olio consigliato per raggiungere il livel-
lo appropriato.
Per cambiare l’olio motore (con o senza
sostituzione dell’elemento del filtro
dell’olio)
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
2. Posizionare un contenitore sotto il mo-
tore per raccogliere l’olio esausto.
3. Togliere il tappo del bocchettone del
serbatoio olio motore ed il tappo filetta-
to di scarico per scaricare l’olio dal car-
ter. Coppia di serraggio:
Candela:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
4. Tappo bocchettone riempimento olio motore
U4C5H0H0.book Page 8 Friday, August 5, 2005 10:06 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-9
6

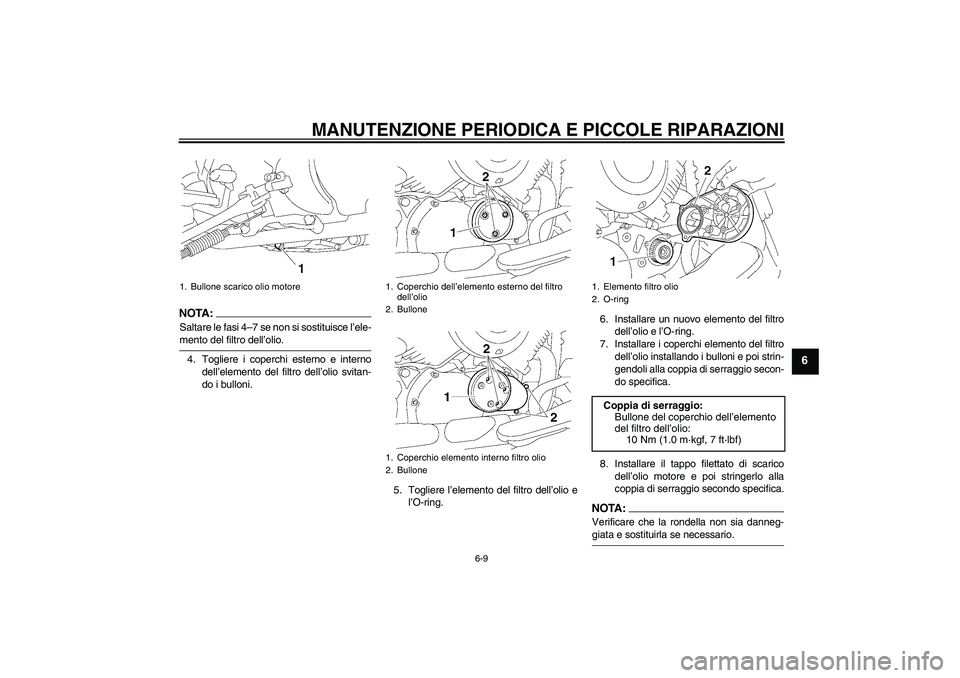

NOTA :
Saltare le fasi 4–7 se non si sostituisce l’ele-mento del filtro dell’olio.
4. Togliere i coperchi esterno e interno
dell’elemento del filtro dell’olio svitan-
do i bulloni.
5. Togliere l’elemento del filtro dell’olio e
l’O-ring.6. Installare un nuovo elemento del filtro
dell’olio e l’O-ring.
7. Installare i coperchi elemento del filtro
dell’olio installando i bulloni e poi strin-
gendoli alla coppia di serraggio secon-
do specifica.
8. Installare il tappo filettato di scarico
dell’olio motore e poi stringerlo alla
coppia di serraggio secondo specifica.
NOTA:Verificare che la rondella non sia danneg-giata e sostituirla se necessario.
1. Bullone scarico olio motore
1. Coperchio dell’elemento esterno del filtro
dell’olio
2. Bullone
1. Coperchio elemento interno filtro olio
2. Bullone
1. Elemento filtro olio
2. O-ring
Coppia di serraggio:
Bullone del coperchio dell’elemento
del filtro dell’olio:
10 Nm (1.0 m·kgf, 7 ft·lbf)
U4C5H0H0.book Page 9 Friday, August 5, 2005 10:06 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-10
6

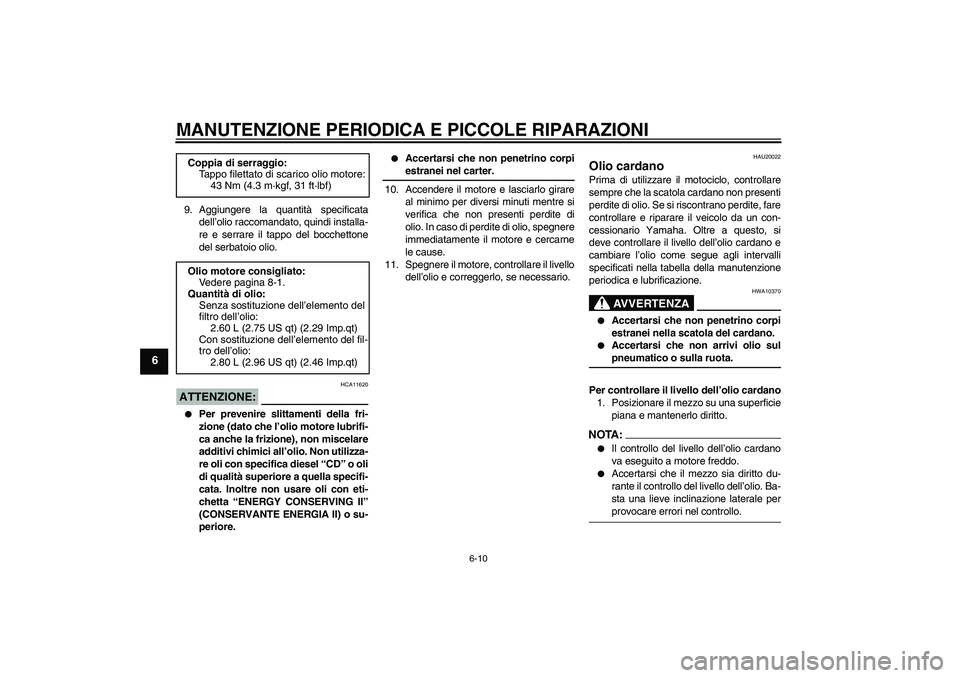

9. Aggiungere la quantità specificata
dell’olio raccomandato, quindi installa-
re e serrare il tappo del bocchettone
del serbatoio olio.ATTENZIONE:
HCA11620


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpiestranei nel carter.
10. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
11. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
HAU20022
Olio cardano Prima di utilizzare il motociclo, controllare
sempre che la scatola cardano non presenti
perdite di olio. Se si riscontrano perdite, fare
controllare e riparare il veicolo da un con-
cessionario Yamaha. Oltre a questo, si
deve controllare il livello dell’olio cardano e
cambiare l’olio come segue agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
AVVERTENZA
HWA10370


Accertarsi che non penetrino corpi
estranei nella scatola del cardano.


Accertarsi che non arrivi olio sulpneumatico o sulla ruota.

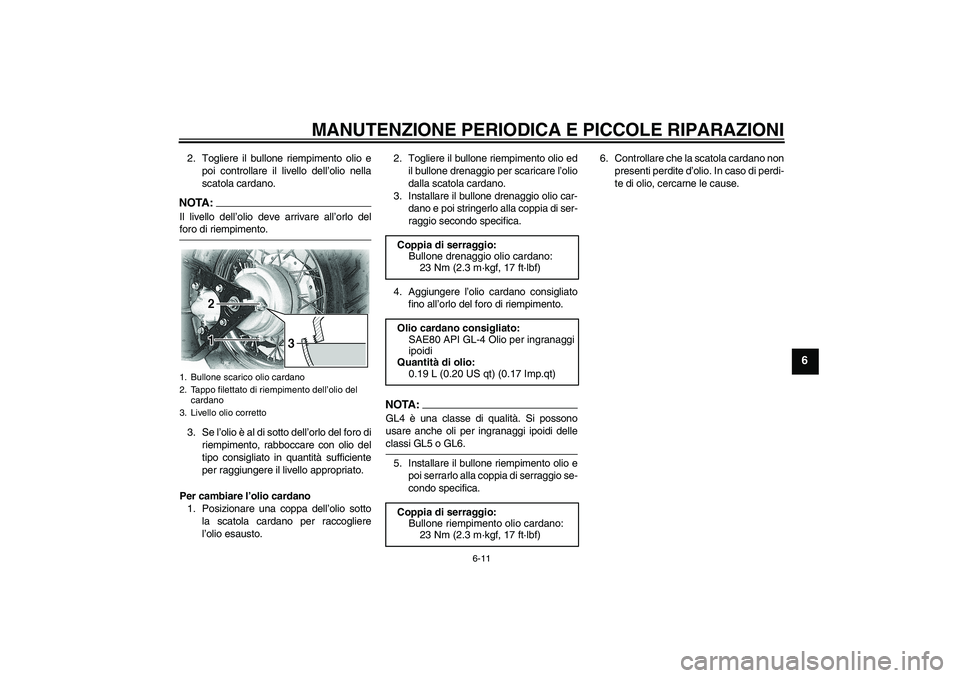

Per controllare il livello dell’olio cardano
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
NOTA:

Il controllo del livello dell’olio cardano
va eseguito a motore freddo.


Accertarsi che il mezzo sia diritto du-
rante il controllo del livello dell’olio. Ba-
sta una lieve inclinazione laterale perprovocare errori nel controllo. Coppia di serraggio:
Tappo filettato di scarico olio motore:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza sostituzione dell’elemento del
filtro dell’olio:
2.60 L (2.75 US qt) (2.29 Imp.qt)
Con sostituzione dell’elemento del fil-
tro dell’olio:
2.80 L (2.96 US qt) (2.46 Imp.qt)
U4C5H0H0.book Page 10 Friday, August 5, 2005 10:06 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-11
6
2. Togliere il bullone riempimento olio e
poi controllare il livello dell’olio nella
scatola cardano.NOTA:Il livello dell’olio deve arrivare all’orlo delforo di riempimento.
3. Se l’olio è al di sotto dell’orlo del foro di
riempimento, rabboccare con olio del
tipo consigliato in quantità sufficiente
per raggiungere il livello appropriato.
Per cambiare l’olio cardano
1. Posizionare una coppa dell’olio sotto
la scatola cardano per raccogliere
l’olio esausto.2. Togliere il bullone riempimento olio ed
il bullone drenaggio per scaricare l’olio
dalla scatola cardano.
3. Installare il bullone drenaggio olio car-
dano e poi stringerlo alla coppia di ser-
raggio secondo specifica.
4. Aggiungere l’olio cardano consigliato
fino all’orlo del foro di riempimento.
NOTA:GL4 è una classe di qualità. Si possono
usare anche oli per ingranaggi ipoidi delleclassi GL5 o GL6.
5. Installare il bullone riempimento olio e
poi serrarlo alla coppia di serraggio se-
condo specifica.6. Controllare che la scatola cardano non
presenti perdite d’olio. In caso di perdi-
te di olio, cercarne le cause.
1. Bullone scarico olio cardano
2. Tappo filettato di riempimento dell’olio del
cardano
3. Livello olio corretto
Coppia di serraggio:
Bullone drenaggio olio cardano:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Olio cardano consigliato:
SAE80 API GL-4 Olio per ingranaggi
ipoidi
Quantità di olio:
0.19 L (0.20 US qt) (0.17 Imp.qt)
Coppia di serraggio:
Bullone riempimento olio cardano:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U4C5H0H0.book Page 11 Friday, August 5, 2005 10:06 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-12
6
HAU33381

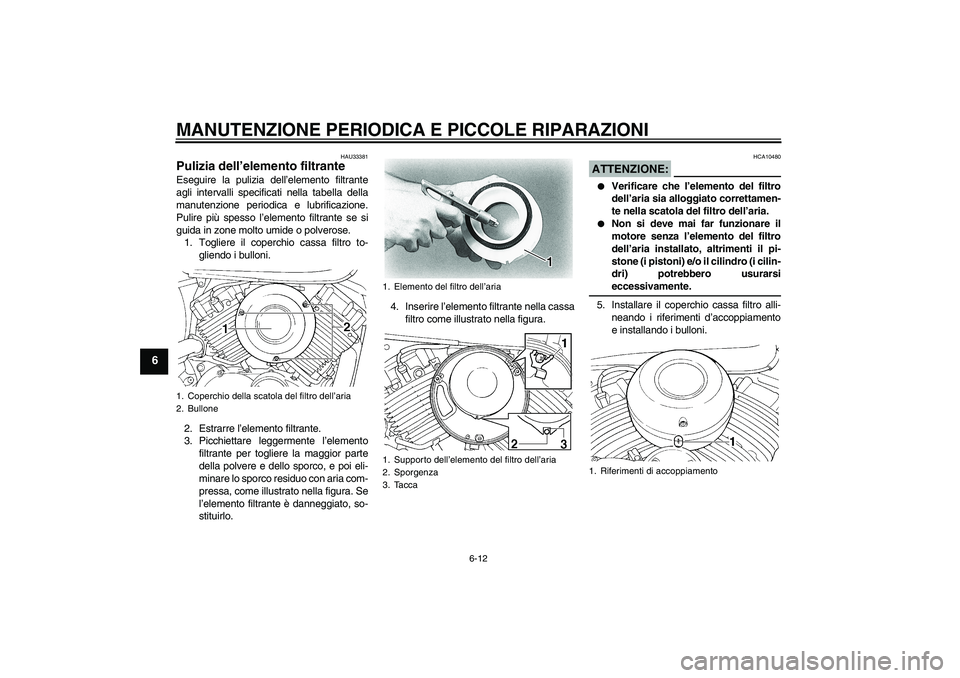

Pulizia dell’elemento filtrante Eseguire la pulizia dell’elemento filtrante
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
Pulire più spesso l’elemento filtrante se si
guida in zone molto umide o polverose.
1. Togliere il coperchio cassa filtro to-
gliendo i bulloni.
2. Estrarre l’elemento filtrante.
3. Picchiettare leggermente l’elemento
filtrante per togliere la maggior parte
della polvere e dello sporco, e poi eli-
minare lo sporco residuo con aria com-
pressa, come illustrato nella figura. Se
l’elemento filtrante è danneggiato, so-
stituirlo.4. Inserire l’elemento filtrante nella cassa
filtro come illustrato nella figura.
ATTENZIONE:
HCA10480


Verificare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella scatola del filtro dell’aria.


Non si deve mai far funzionare il
motore senza l’elemento del filtro
dell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilindro (i cilin-
dri) potrebbero usurarsieccessivamente.
5. Installare il coperchio cassa filtro alli-
neando i riferimenti d’accoppiamento
e installando i bulloni.
1. Coperchio della scatola del filtro dell’aria
2. Bullone
1. Elemento del filtro dell’aria
1. Supporto dell’elemento del filtro dell’aria
2. Sporgenza
3. Tacca
1. Riferimenti di accoppiamento
U4C5H0H0.book Page 12 Friday, August 5, 2005 10:06 AM
