SICHERHEITSINFORMATIONEN
1-4
1
eingebaut wurde.

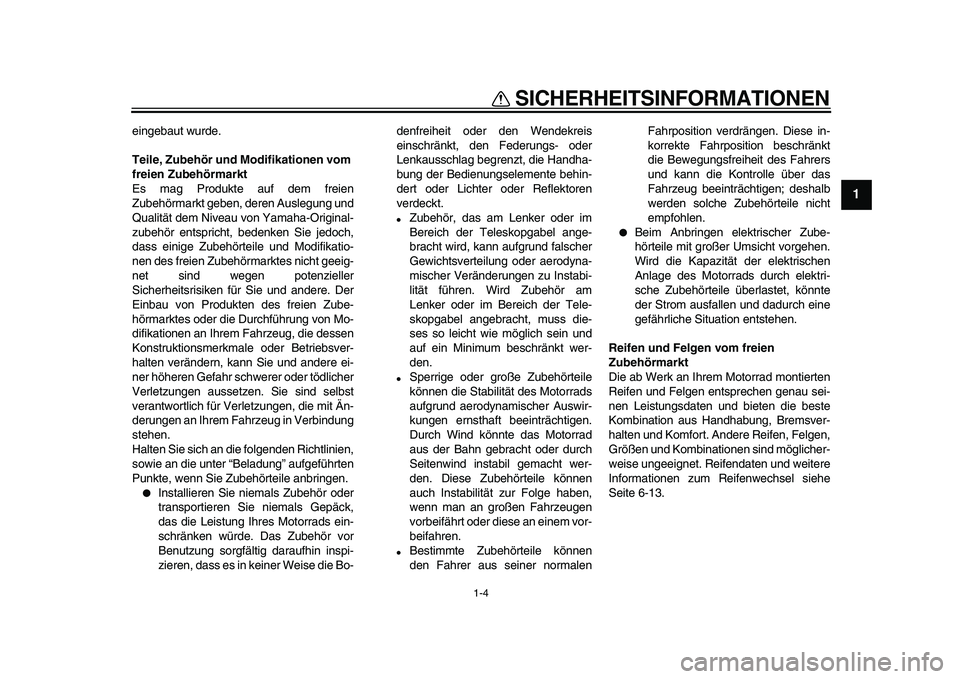

Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien
Zubehörmarkt geben, deren Auslegung und
Qualität dem Niveau von Yamaha-Original-
zubehör entspricht, bedenken Sie jedoch,
dass einige Zubehörteile und Modifikatio-
nen des freien Zubehörmarktes nicht geeig-
net sind wegen potenzieller
Sicherheitsrisiken für Sie und andere. Der
Einbau von Produkten des freien Zube-
hörmarktes oder die Durchführung von Mo-
difikationen an Ihrem Fahrzeug, die dessen
Konstruktionsmerkmale oder Betriebsver-
halten verändern, kann Sie und andere ei-
ner höheren Gefahr schwerer oder tödlicher
Verletzungen aussetzen. Sie sind selbst
verantwortlich für Verletzungen, die mit Än-
derungen an Ihrem Fahrzeug in Verbindung
stehen.
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.

Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-denfreiheit oder den Wendekreis
einschränkt, den Federungs- oder
Lenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren
verdeckt.

Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am
Lenker oder im Bereich der Tele-
skopgabel angebracht, muss die-
ses so leicht wie möglich sein und
auf ein Minimum beschränkt wer-
den.

Sperrige oder große Zubehörteile
können die Stabilität des Motorrads
aufgrund aerodynamischer Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem vor-
beifahren.

Bestimmte Zubehörteile können
den Fahrer aus seiner normalenFahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.

Beim Anbringen elektrischer Zube-
hörteile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Reifen und Felgen vom freien
Zubehörmarkt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind möglicher-
weise ungeeignet. Reifendaten und weitere
Informationen zum Reifenwechsel siehe
Seite 6-13.
✼✥✩✷✴✣✴✣ ✧



2-1
1
2
3
4
5
6
7
8
9

BESCHREIBUNG
GAU10410

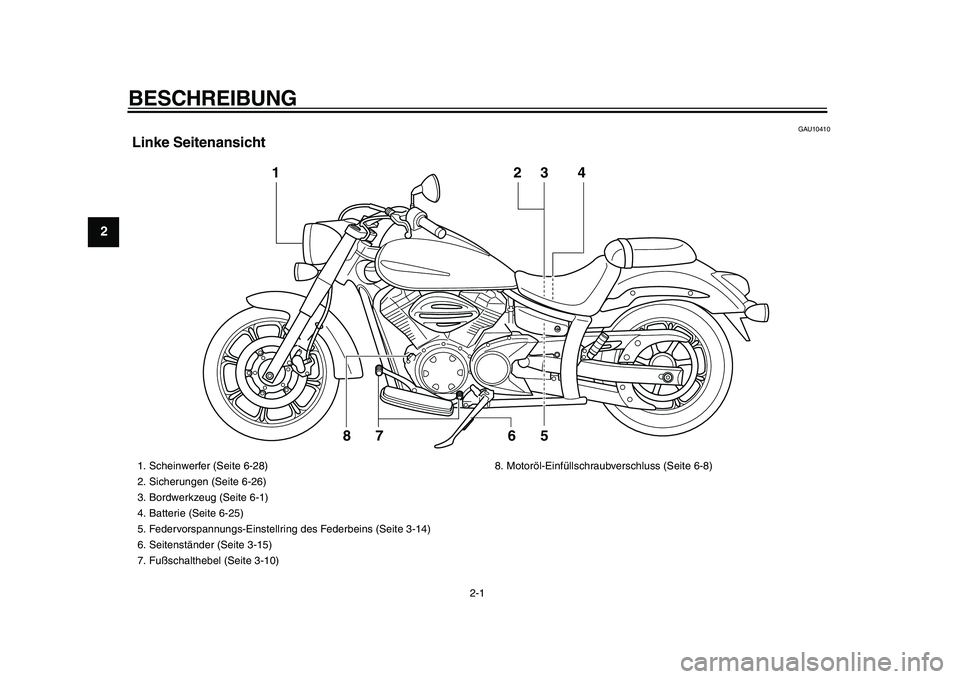

Linke Seitenansicht
1
2
3
5 7 8
4
6

1. Scheinwerfer (Seite 6-28)
2. Sicherungen (Seite 6-26)
3. Bordwerkzeug (Seite 6-1)
4. Batterie (Seite 6-25)
5. Federvorspannungs-Einstellring des Federbeins (Seite 3-14)
6. Seitenständer (Seite 3-15)
7. Fußschalthebel (Seite 3-10)8. Motoröl-Einfüllschraubverschluss (Seite 6-8)
✼✥✩✷✴✣✴✣ ✤



BESCHREIBUNG
2-2
2
3
4
5
6
7
8
9

GAU10420
Rechte Seitenansicht
3 42
1

1. Luftfiltereinsatz (Seite 6-12)
2. Kraftstofftank-Verschluss (Seite 3-11)
3. Ölfilterpatrone (Seite 6-8)
4. Fußbremshebel (Seite 3-10)
✼✥✩✷✴✣✴✣ ✥



BESCHREIBUNG
2-3
1
2
3
4
5
6
7
8
9

GAU10430

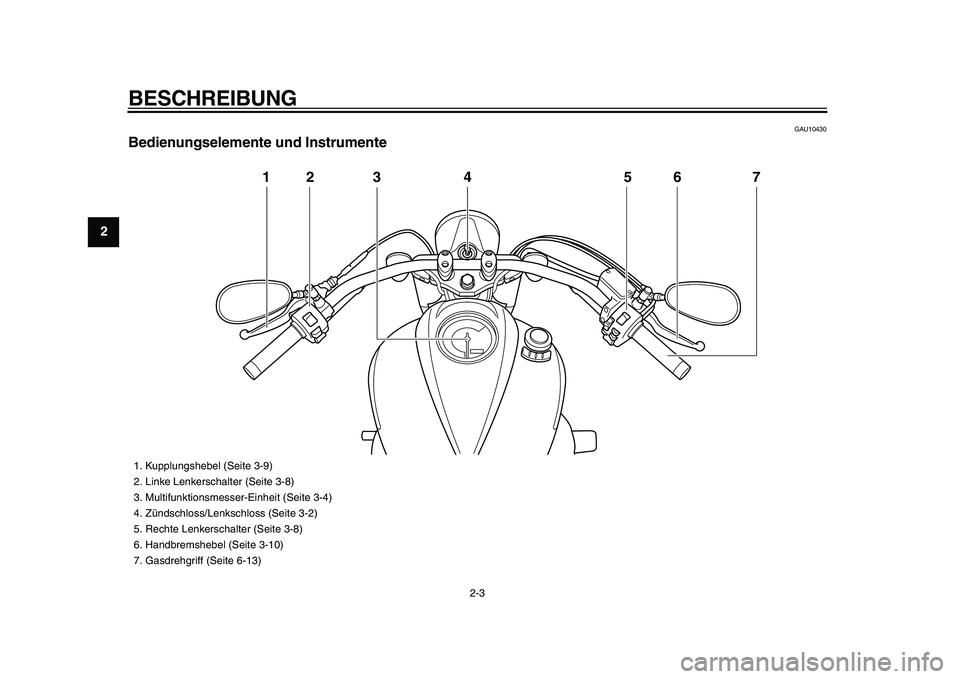

Bedienungselemente und Instrumente
12 3 4 5 7
6

1. Kupplungshebel (Seite 3-9)
2. Linke Lenkerschalter (Seite 3-8)
3. Multifunktionsmesser-Einheit (Seite 3-4)
4. Zündschloss/Lenkschloss (Seite 3-2)
5. Rechte Lenkerschalter (Seite 3-8)
6. Handbremshebel (Seite 3-10)
7. Gasdrehgriff (Seite 6-13)
✼✥✩✷✴✣✴✣ ✦



3-1
2
34
5
6
7
8
9

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
GAU10975

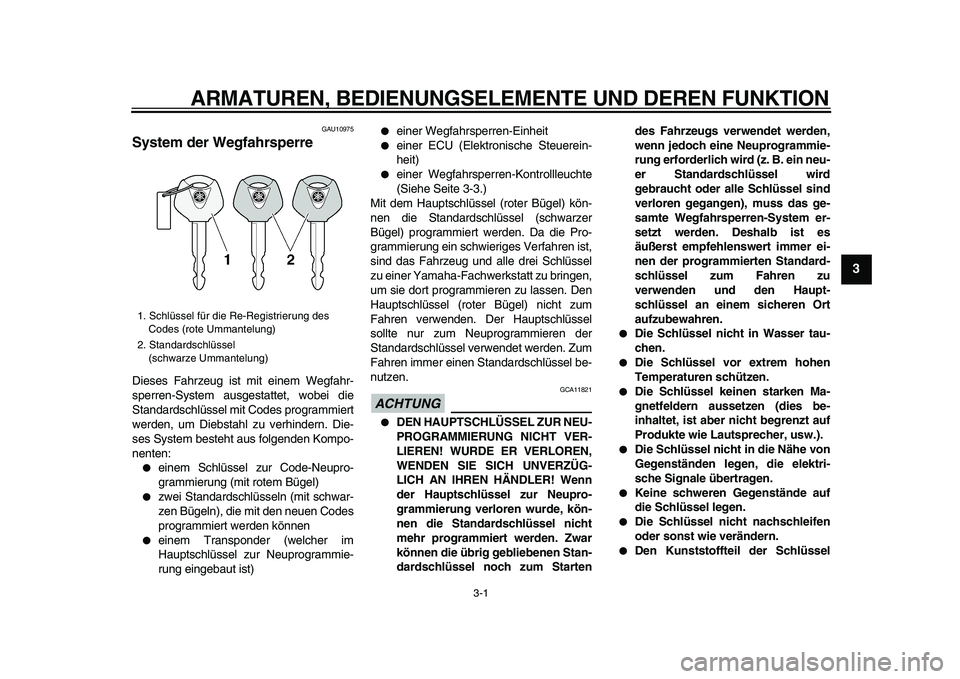

System der Wegfahrsperre
Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes programmiert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten:

einem Schlüssel zur Code-Neupro-
grammierung (mit rotem Bügel)

zwei Standardschlüsseln (mit schwar-
zen Bügeln), die mit den neuen Codes
programmiert werden können

einem Transponder (welcher im
Hauptschlüssel zur Neuprogrammie-
rung eingebaut ist)

einer Wegfahrsperren-Einheit

einer ECU (Elektronische Steuerein-
heit)

einer Wegfahrsperren-Kontrollleuchte
(Siehe Seite 3-3.)
Mit dem Hauptschlüssel (roter Bügel) kön-
nen die Standardschlüssel (schwarzer
Bügel) programmiert werden. Da die Pro-
grammierung ein schwieriges Verfahren ist,
sind das Fahrzeug und alle drei Schlüssel
zu einer Yamaha-Fachwerkstatt zu bringen,
um sie dort programmieren zu lassen. Den
Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden. Zum
Fahren immer einen Standardschlüssel be-
nutzen.
ACHTUNG

GCA11821

DEN HAUPTSCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VER-
LIEREN! WURDE ER VERLOREN,
WENDEN SIE SICH UNVERZÜG-
LICH AN IHREN HÄNDLER! Wenn
der Hauptschlüssel zur Neupro-
grammierung verloren wurde, kön-
nen die Standardschlüssel nicht
mehr programmiert werden. Zwar
können die übrig gebliebenen Stan-
dardschlüssel noch zum Startendes Fahrzeugs verwendet werden,
wenn jedoch eine Neuprogrammie-
rung erforderlich wird (z. B. ein neu-
er Standardschlüssel wird
gebraucht oder alle Schlüssel sind
verloren gegangen), muss das ge-
samte Wegfahrsperren-System er-
setzt werden. Deshalb ist es
äußerst empfehlenswert immer ei-
nen der programmierten Standard-
schlüssel zum Fahren zu
verwenden und den Haupt-
schlüssel an einem sicheren Ort
aufzubewahren.

Die Schlüssel nicht in Wasser tau-
chen.

Die Schlüssel vor extrem hohen
Temperaturen schützen.

Die Schlüssel keinen starken Ma-
gnetfeldern aussetzen (dies be-
inhaltet, ist aber nicht begrenzt auf
Produkte wie Lautsprecher, usw.).

Die Schlüssel nicht in die Nähe von
Gegenständen legen, die elektri-
sche Signale übertragen.

Keine schweren Gegenstände auf
die Schlüssel legen.

Die Schlüssel nicht nachschleifen
oder sonst wie verändern.

Den Kunststoffteil der Schlüssel
1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel
(schwarze Ummantelung)
✼✥✩✷✴✣✴✣ ✤



ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
1
2
3
4
5
6
7
8
9

nicht zerlegen.

Keine zwei Schlüssel eines Weg-
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.

Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.

Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen
verursachen können.
GAU10460

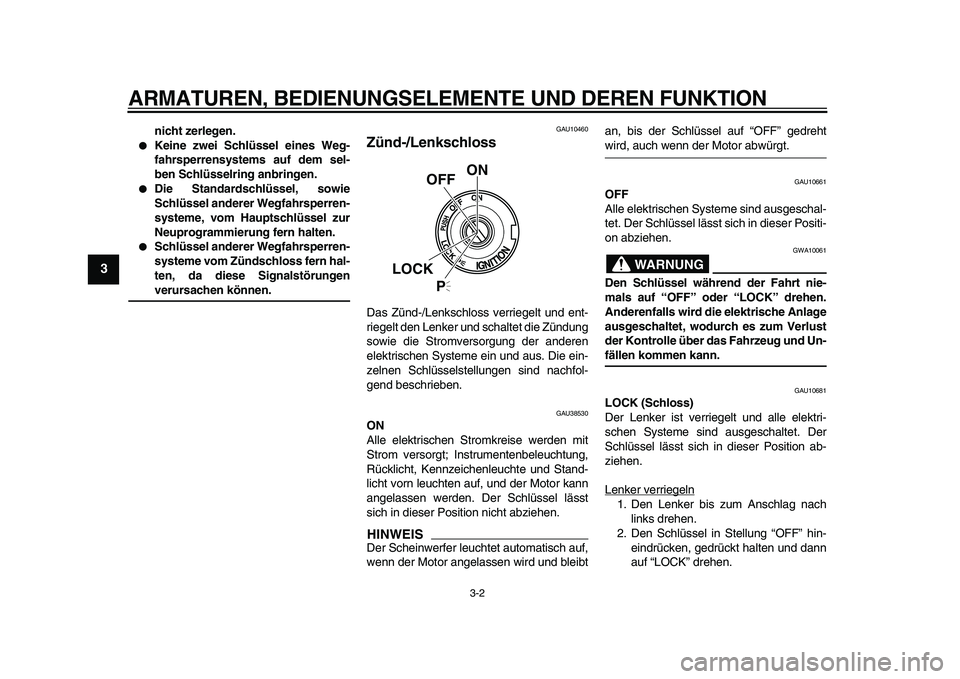

Zünd-/Lenkschloss
Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.
GAU38530
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
licht vorn leuchten auf, und der Motor kann
angelassen werden. Der Schlüssel lässt
sich in dieser Position nicht abziehen.
HINWEIS

Der Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibtan, bis der Schlüssel auf “OFF” gedreht
wird, auch wenn der Motor abwürgt.
GAU10661
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG

GWA10061
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-
fällen kommen kann.
GAU10681
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.
Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Schlüssel in Stellung “OFF” hin-
eindrücken, gedrückt halten und dann
auf “LOCK” drehen.
ON
OFF
LOCK
P
✼✥✩✷✴✣✴✣ ✥



ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
2
34
5
6
7
8
9

3. Den Schlüssel abziehen.
Lenker entriegeln
Den Schlüssel hineindrücken, gedrückt hal-
ten und dann auf “OFF” drehen.

GAU34341
(Parken)
Der Lenker ist verriegelt, das Rücklicht, die
Kennzeichenbeleuchtung und das vordere
Standlicht sind an. Die Warnblinkanlage
und die Blinker können eingeschaltet wer-
den, aber alle anderen elektrischen Anla-
gen sind ausgeschaltet. Der Schlüssel lässt
sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG

GCA11020
Die Parkposition nicht über einen län-
geren Zeitraum verwenden, andernfalls
könnte sich die Batterie entladen.
GAU11003

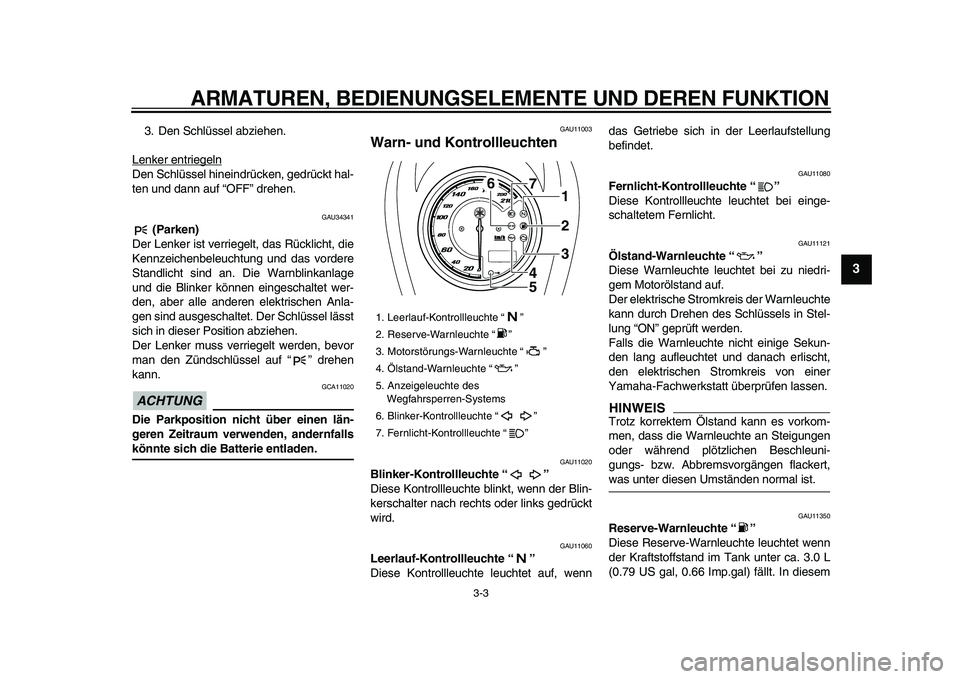

Warn- und Kontrollleuchten
GAU11020
Blinker-Kontrollleuchte “”
Diese Kontrollleuchte blinkt, wenn der Blin-
kerschalter nach rechts oder links gedrückt
wird.
GAU11060
Leerlauf-Kontrollleuchte “”
Diese Kontrollleuchte leuchtet auf, wenndas Getriebe sich in der Leerlaufstellung
befindet.
GAU11080
Fernlicht-Kontrollleuchte “”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11121
Ölstand-Warnleuchte “”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.
HINWEIS

Trotz korrektem Ölstand kann es vorkom-
men, dass die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
was unter diesen Umständen normal ist.
GAU11350
Reserve-Warnleuchte “”
Diese Reserve-Warnleuchte leuchtet wenn
der Kraftstoffstand im Tank unter ca. 3.0 L
(0.79 US gal, 0.66 Imp.gal) fällt. In diesem
1. Leerlauf-Kontrollleuchte “ ”
2. Reserve-Warnleuchte “ ”
3. Motorstörungs-Warnleuchte “ ”
4. Ölstand-Warnleuchte “ ”
5. Anzeigeleuchte des
Wegfahrsperren-Systems
6. Blinker-Kontrollleuchte “ ”
7. Fernlicht-Kontrollleuchte “ ”
1
2
3 7
4
5
6
✼✥✩✷✴✣✴✣ ✦



ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
1
2
3
4
5
6
7
8
9

Fall sobald wie möglich auftanken.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.
GAU46440
Motorstörungs-Warnleuchte “”
Diese Warnleuchte leuchtet auf, wenn im
elektrischen Stromkreis der den Motor
überwacht, ein Problem detektiert wird.
Lassen Sie in diesem Fall die Strom-
kreis-Prüfeinrichtung von einer
Yamaha-Fachwerkstatt überprüfen. (Be-
schreibung der Stromkreis-Prüfeinrichtung
siehe Seite 3-6.)
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Falls die Warn-
leuchte nicht einige Sekunden lang
aufleuchtet und danach erlischt, den elektri-
schen Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
HINWEIS

Diese Warnleuchte leuchtet auf, wenn der
Schlüssel in die Stellung “ON” gedreht und
der Starterschalter gedrückt wird, damit
wird jedoch keine Störung angezeigt.
GAU38621
Anzeigeleuchte des Wegfahrsperren-Sy-
stems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden.
Falls die Anzeigeleuchte nicht einige Se-
kunden lang aufleuchtet und dann erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, dass das Wegfahrsper-
ren-System aktiviert ist. Nach 24 Stunden
hört die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-6.)
GAU47200
Multifunktionsmesser-Einheit
WARNUNG

GWA12422
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsmesser-Einheit
vorgenommen werden, muss das Fahr-
zeug im Stillstand sein. Werden Einstel-
lungen während der Fahrt
vorgenommen, kann dies den Fahrer ab-
lenken und die Unfallgefahr erhöhen.

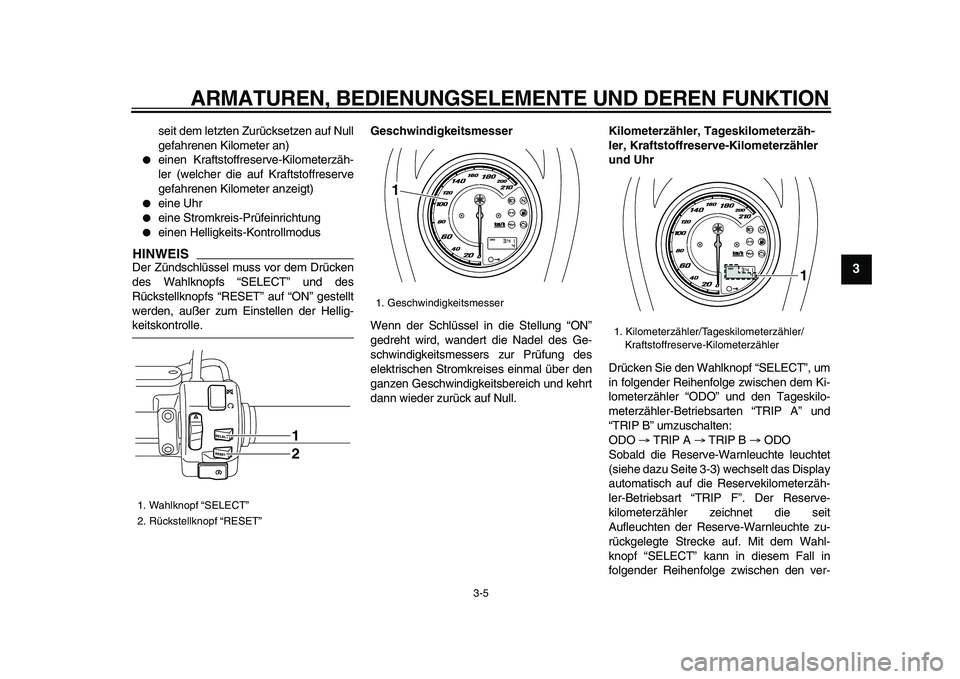

Die Multifunktionsmesser-Einheit beinhal-
tet:

eine Geschwindigkeitsanzeige

einen Kilometerzähler

zwei Tageskilometerzähler (zeigen die
1. Geschwindigkeitsmesser
2. Kilometerzähler/Tageskilometerzähler/
Kraftstoffreserve-Kilometerzähler/Uhr
1
2
✼✥✩✷✴✣✴✣ ✧



ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
2
34
5
6
7
8
9

seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)

einen Kraftstoffreserve-Kilometerzäh-
ler (welcher die auf Kraftstoffreserve
gefahrenen Kilometer anzeigt)

eine Uhr

eine Stromkreis-Prüfeinrichtung

einen Helligkeits-Kontrollmodus
HINWEIS

Der Zündschlüssel muss vor dem Drücken
des Wahlknopfs “SELECT” und des
Rückstellknopfs “RESET” auf “ON” gestellt
werden, außer zum Einstellen der Hellig-
keitskontrolle.
Geschwindigkeitsmesser
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Ge-
schwindigkeitsmessers zur Prüfung des
elektrischen Stromkreises einmal über den
ganzen Geschwindigkeitsbereich und kehrt
dann wieder zurück auf Null.
Kilometerzähler, Tageskilometerzäh-
ler, Kraftstoffreserve-Kilometerzähler
und Uhr
Drücken Sie den Wahlknopf “SELECT”, um
in folgender Reihenfolge zwischen dem Ki-
lometerzähler “ODO” und den Tageskilo-
meterzähler-Betriebsarten “TRIP A” und
“TRIP B” umzuschalten:
ODO
→
TRIP A
→
TRIP B
→
ODO
Sobald die Reserve-Warnleuchte leuchtet
(siehe dazu Seite 3-3) wechselt das Display
automatisch auf die Reservekilometerzäh-
ler-Betriebsart “TRIP F”. Der Reserve-
kilometerzähler zeichnet die seit
Aufleuchten der Reserve-Warnleuchte zu-
rückgelegte Strecke auf. Mit dem Wahl-
knopf “SELECT” kann in diesem Fall in
folgender Reihenfolge zwischen den ver-

1. Wahlknopf “SELECT”
2. Rückstellknopf “RESET”
1
2

1. Geschwindigkeitsmesser
1

1. Kilometerzähler/Tageskilometerzähler/
Kraftstoffreserve-Kilometerzähler
1
✼✥✩✷✴✣✴✣



ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
1
2
3
4
5
6
7
8
9

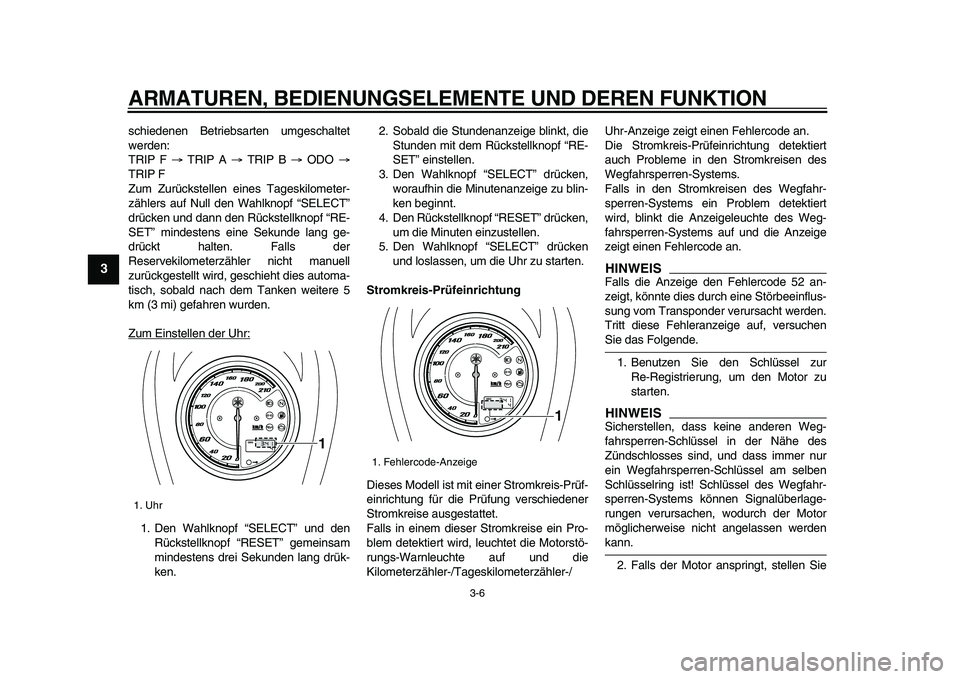

schiedenen Betriebsarten umgeschaltet
werden:
TRIP F
→
TRIP A
→
TRIP B
→
ODO
→
TRIP F
Zum Zurückstellen eines Tageskilometer-
zählers auf Null den Wahlknopf “SELECT”
drücken und dann den Rückstellknopf “RE-
SET” mindestens eine Sekunde lang ge-
drückt halten. Falls der
Reservekilometerzähler nicht manuell
zurückgestellt wird, geschieht dies automa-
tisch, sobald nach dem Tanken weitere 5
km (3 mi) gefahren wurden.
Zum Einstellen der Uhr:
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gemeinsam
mindestens drei Sekunden lang drük-
ken.2. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
3. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
4. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
5. Den Wahlknopf “SELECT” drücken
und loslassen, um die Uhr zu starten.
Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Pro-
blem detektiert wird, leuchtet die Motorstö-
rungs-Warnleuchte auf und die
Kilometerzähler-/Tageskilometerzähler-/Uhr-Anzeige zeigt einen Fehlercode an.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems.
Falls in den Stromkreisen des Wegfahr-
sperren-Systems ein Problem detektiert
wird, blinkt die Anzeigeleuchte des Weg-
fahrsperren-Systems auf und die Anzeige
zeigt einen Fehlercode an.
HINWEIS

Falls die Anzeige den Fehlercode 52 an-
zeigt, könnte dies durch eine Störbeeinflus-
sung vom Transponder verursacht werden.
Tritt diese Fehleranzeige auf, versuchen
Sie das Folgende.
1. Benutzen Sie den Schlüssel zur
Re-Registrierung, um den Motor zu
starten.
HINWEIS

Sicherstellen, dass keine anderen Weg-
fahrsperren-Schlüssel in der Nähe des
Zündschlosses sind, und dass immer nur
ein Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann.
2. Falls der Motor anspringt, stellen Sie
1. Uhr
1

1. Fehlercode-Anzeige
1
✼✥✩✷✴✣✴✣ ✩
