YAMAHA XVS950 2009 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
2
34
5
6
7
8
9

namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
Se o visor do conta-quilómetros/contador
de percurso/relógio exibir qualquer código
de erro, anote o número do código e, de se-
guida, solicite a um concessionário
Yamaha que verifique o veículo.
PRECAUÇÃO

PCA11590
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que
possível de modo a evitar danos no mo-
tor.
Modo de controlo da luminosidade
Esta função permite-lhe ajustar o brilho do
painel do módulo do contador multifuncio-
nal, de modo a adaptar-se às condições de
iluminação exterior.
Para regular a luminosidade
1. Rode a chave para “OFF”.
2. Prima e mantenha o interruptor
“SELECT” premido.
3. Rode a chave para “ON” e, após cinco
segundos, solte o interruptor
“SELECT”.
4. Ajuste o nível de luminosidade do pai-
nel do módulo do contador multifunci-
onal premindo o interruptor “SELECT”.
5. Prima o interruptor “RESET”.
O visor do conta-quilómetros/contador
de percurso/relógio volta ao modo an-
terior.

PAU12347
Interruptores do guiador
Esquerda
1. Nível de luminosidade
1

1. Interruptor de ultrapassagem “ ”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor do sinal de mudança de
direcção “ / ”
4. Interruptor da buzina “ ”
3
41 2

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
1
2
3
4
5
6
7
8
9

Direita
PAU12350
Interruptor de ultrapassagem “”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12400
Interruptor de farol alto/baixo “/”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
PAU12460
Interruptor do sinal de mudança de di-
recção “/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor para
“ ”. Para sinalizar uma mudança de direc-
ção para a esquerda, empurre este inter-
ruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500
Interruptor da buzina “”
Prima este interruptor para buzinar.
PAU12660
Interruptor de paragem do motor
“/”
Coloque este interruptor em “ ” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “ ” para desligar o
motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12711
Interruptor de arranque “”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque. Consul-
te a página 5-1 para obter instruções relati-vas ao arranque, antes de colocar o motor
em funcionamento.
PAU41700
A luz de advertência de problema no motor
acende-se quando a chave é rodada para
“ON” e o interruptor de arranque é premido,
mas isto não indica qualquer avaria.
PAU12733
Interruptor de perigo “”
Com a chave na posição “ON” ou “ ”, uti-
lize este interruptor para acender as luzes
de perigo (intermitência simultânea de to-
dos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.
PRECAUÇÃO

PCA10061
Não utilize as luzes de perigo durante
um longo período de tempo com o motor
desligado, caso contrário a bateria pode
descarregar.
PAU44600
Interruptor “SELECT”
Este interruptor é utilizado para executar
1. Interruptor de paragem do motor “ / ”
2. Interruptor “SELECT”
3. Interruptor “RESET”
4. Interruptor de arranque “ ”
5. Interruptor de perigo “ ”
1
52
3
4

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
2
34
5
6
7
8
9

selecções no conta-quilómetros, no conta-
dor de percurso, para acertar o relógio e
para regular o modo de luminosidade do
módulo do contador multifuncional.
Consulte “Módulo do contador multifuncio-
nal” na página 3-4 para obter informações
detalhadas.
PAU42532
Interruptor “RESET”
Este interruptor é utilizado para executar
selecções no contador de percurso, para
acertar o relógio e para regular o modo de
luminosidade do módulo do contador multi-
funcional.
Consulte “Módulo do contador multifuncio-
nal” na página 3-4 para obter informações
detalhadas.
PAU12820
Alavanca da embraiagem
A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavan-
ca deverá ser premida rapidamente e liber-
tada lentamente, para obter uma utilização
suave da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-

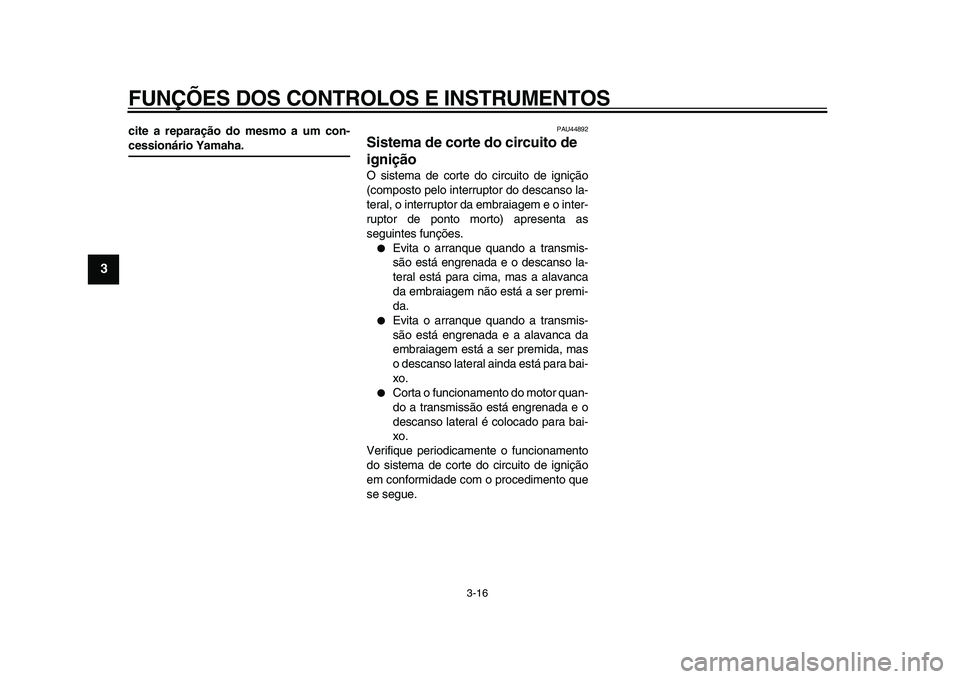

tema de corte do circuito de ignição. (Con-
sulte a página 3-16.)
PAU12880
Pedal de mudança de
velocidades
O pedal de mudança de velocidades si-
tua-se no lado esquerdo do motor e é utili-
zado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 5-veloci-
dades instalada neste motociclo.
NOTA

Utilize os dedos dos pés ou o calcanhar
para mudar para uma velocidade superior e
os dedos dos pés para mudar para uma ve-
locidade inferior.
1. Alavanca da embraiagem
1

1. Pedal de mudança de velocidades
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
1
2
3
4
5
6
7
8
9

PAU12890
Alavanca do travão
A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
PAU12941
Pedal do travão
O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
PAU13121
Tampa do depósito de
combustível
Remoção da tampa do depósito de
combustível
Abra a cobertura da fechadura, introduza a
chave na fechadura e rode-a 1/4 de volta no
sentido dos ponteiros do relógio. A fecha-
dura abrir-se-á e a tampa do depósito de
combustível pode ser removida.
1. Alavanca do travão
1

1. Pedal do travão
1

1. Cobertura da fechadura da tampa do
depósito de combustível
2. Marca “ ”
3. Fecho.
4. Desbloquear.
123
4

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
2
34
5
6
7
8
9

Instalação da tampa do depósito de
combustível
1. Introduza a tampa do depósito de
combustível na abertura existente no
depósito com a chave inserida na fe-
chadura e com a marca “ ” virada
para a frente.
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTA

A tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO

PWA10131
Certifique-se de que a tampa do depósi-
to de combustível está devidamente ins-
talada antes de conduzir o veículo. As
fugas de combustível constituem um pe-
rigo de incêndio.
PAU13221
Combustível
Verifique se há gasolina suficiente no depó-
sito.
AVISO

PWA10881
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.3. Limpe imediatamente qualquer com-
bustível derramado.
PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10071]

4. Certifique-se de que fecha bem a tam-
pa do depósito de combustível.
AVISO

PWA15151
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
1. Tubo de enchimento de depósito de
combustível
2. Nível de combustível
1 2

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
1
2
3
4
5
6
7
8
9

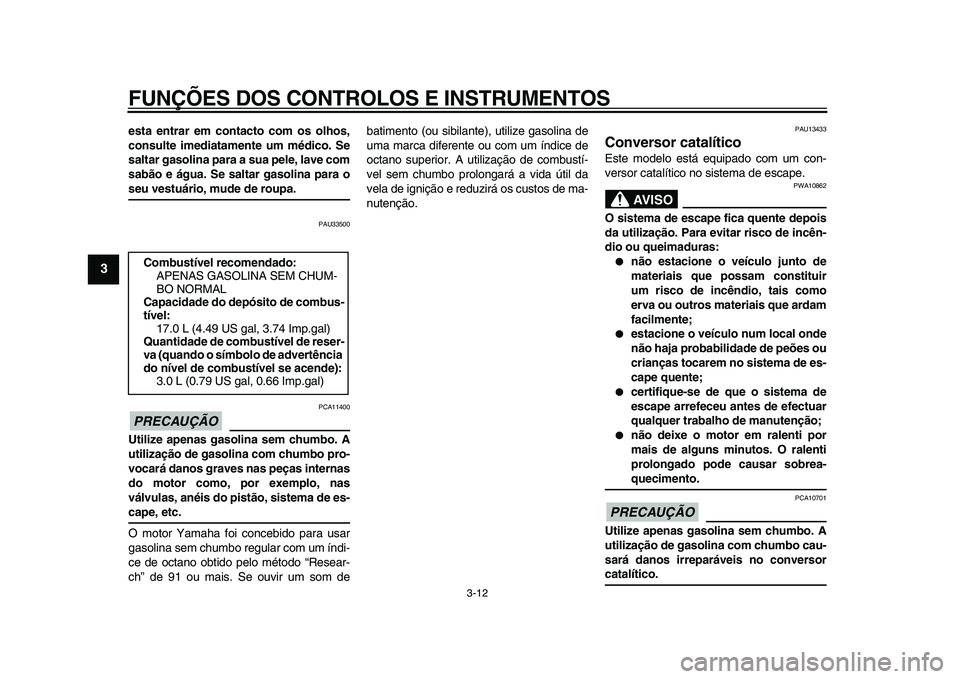

esta entrar em contacto com os olhos,
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU33500
PRECAUÇÃO

PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas
válvulas, anéis do pistão, sistema de es-
cape, etc.
O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear-
ch” de 91 ou mais. Se ouvir um som debatimento (ou sibilante), utilize gasolina de
uma marca diferente ou com um índice de
octano superior. A utilização de combustí-
vel sem chumbo prolongará a vida útil da
vela de ignição e reduzirá os custos de ma-
nutenção.
PAU13433
Conversor catalítico
Este modelo está equipado com um con-
versor catalítico no sistema de escape.
AVISO

PWA10862
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:

não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;

estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;

certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;

não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
PRECAUÇÃO

PCA10701
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico. Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO NORMAL
Capacidade do depósito de combus-
tível:
17.0 L (4.49 US gal, 3.74 Imp.gal)
Quantidade de combustível de reser-
va (quando o símbolo de advertência
do nível de combustível se acende):
3.0 L (0.79 US gal, 0.66 Imp.gal)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
2
34
5
6
7
8
9

PAU42750
Assento do condutor
Remoção do assento do condutor
1. Introduza a chave na fechadura do as-
sento e rode-a no sentido contrário ao
dos ponteiros do relógio.
2. Levante a parte da frente do assento
e, depois, retire-o.
Instalação do assento do condutor
1. Introduza o prolongamento da parte
posterior do assento no suporte do as-
sento, conforme ilustrado.2. Empurre a parte dianteira do assento
para baixo, para o encaixar.
3. Retire a chave.
NOTA

Certifique-se de que o assento está devida-
mente fixo antes de conduzir o veículo.
PAU14321
Suporte de capacete
O suporte do capacete situa-se por baixo
do assento do condutor.
Para fixar um capacete ao respectivo
suporte
1. Retire o assento do condutor. (Consul-
te a página 3-13.)
2. Fixe o capacete no respectivo suporte
e instale firmemente o assento.
AVISO! Nunca conduza com um ca-
pacete preso no suporte do capace-
te, uma vez que este pode bater em
objectos, provocando perda de
controlo e possivelmente um aci-
dente.
[PWA10161]

1. Chave
1

1. Prolongamento
2. Suporte do assento
1
2

1. Suporte de capacete
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
1
2
3
4
5
6
7
8
9

Para libertar o capacete do respectivo
suporte
Retire o assento do condutor, retire o capa-
cete do respectivo suporte e volte a instalar
o assento.
PAU47160
Ajuste do amortecedor
Este amortecedor está equipado com um
anel ajustador de pré-carga da mola, para
permitir o ajuste da pré-carga da mola de
acordo com a preferência do condutor.
É recomendável ser um concessionário
Yamaha a fazer o ajuste da pré-carga da
mola.

Se optar por proceder ao ajuste, utilize
a chave inglesa especial incluída no
jogo de ferramentas adicional que foi
entregue separadamente no acto da
compra do veículo.
PRECAUÇÃO

PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limites
máximo ou mínimo.
Ajuste a pré-carga da mola como se segue:
1. Retire o painel A. (Consulte a
página 6-8.)
2. Para aumentar a pré-carga da mola e
assim tornar a suspensão mais dura,
rode o anel ajustador na direcção (a).
Para reduzir a pré-carga da mola e as-
sim tornar a suspensão mais mole,
rode o anel ajustador na direcção (b).
NOTA

Alinhe o entalhe adequado do anel ajusta-
dor com o indicador de posição no amorte-
cedor.
1. Anel ajustador de pré-carga da mola
1

1. Chave inglesa especial
2. Indicador de posição
1
2
(a)
(b)
123456789

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
2
34
5
6
7
8
9

3. Instale o painel.
AVISO

PWA10221
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem.

Não mexa nem tente abrir o cilin-
dro.

Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.

Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano no cilindro pode causar um
fraco desempenho do amorteci-
mento.

Não descarte o amortecedor danifi-
cado ou gasto por si próprio. Leve oamortecedor a um concessionário
Yamaha para qualquer serviço.
PAU15301
Descanso lateral
O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.
NOTA

O interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte do
circuito de ignição.)
AVISO

PWA10240
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixo
e, caso não funcione devidamente, soli- Ponto de afinação da pré-carga da
mola:
Mínimo (suave):
1
Normal:
4
Máximo (dura):
9

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
1
2
3
4
5
6
7
8
9

cite a reparação do mesmo a um con-
cessionário Yamaha.
PAU44892
Sistema de corte do circuito de
ignição
O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.

Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.

Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para bai-
xo.

Corta o funcionamento do motor quan-
do a transmissão está engrenada e o
descanso lateral é colocado para bai-
xo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
