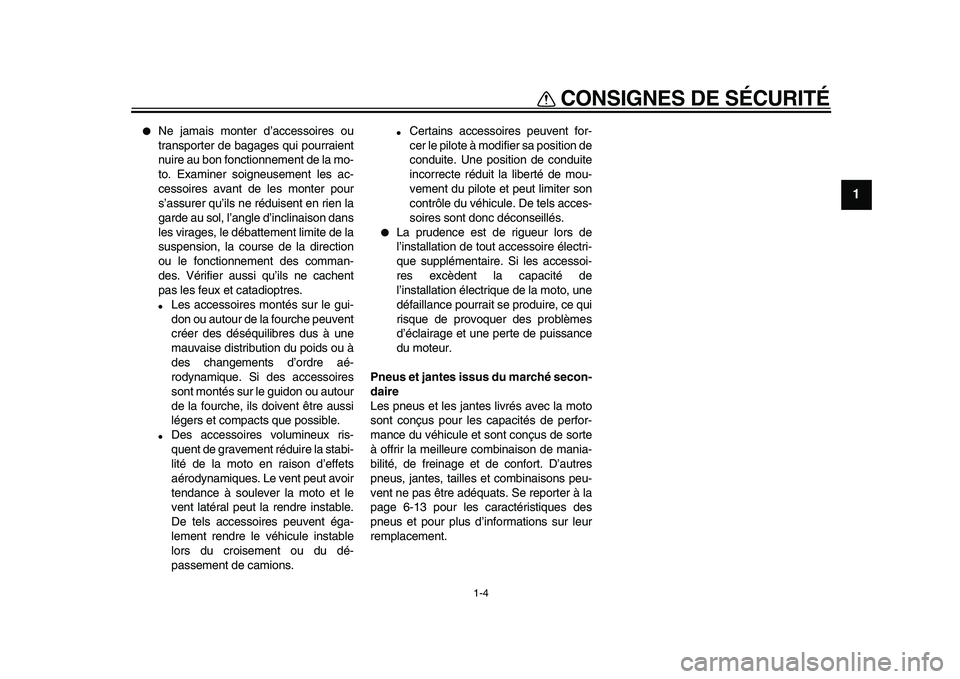

CONSIGNES DE SÉCURITÉ
1-4
1
Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la mo-
to. Examiner soigneusement les ac-
cessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction
ou le fonctionnement des comman-
des. Vérifier aussi qu’ils ne cachent
pas les feux et catadioptres.
Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids ou à
des changements d’ordre aé-
rodynamique. Si des accessoires
sont montés sur le guidon ou autour
de la fourche, ils doivent être aussi
légers et compacts que possible.
Des accessoires volumineux ris-
quent de gravement réduire la stabi-
lité de la moto en raison d’effets
aérodynamiques. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.
De tels accessoires peuvent éga-
lement rendre le véhicule instable
lors du croisement ou du dé-
passement de camions.
Certains accessoires peuvent for-
cer le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.
La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si les accessoi-
res excèdent la capacité de
l’installation électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus du marché secon-
daire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à la
page 6-13 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
✼✥✩✷✳✣✳✣ ✧
Page 12 of 86
2-1
1
2
3
4
5
6
7
8
9
DESCRIPTION
FAU10410

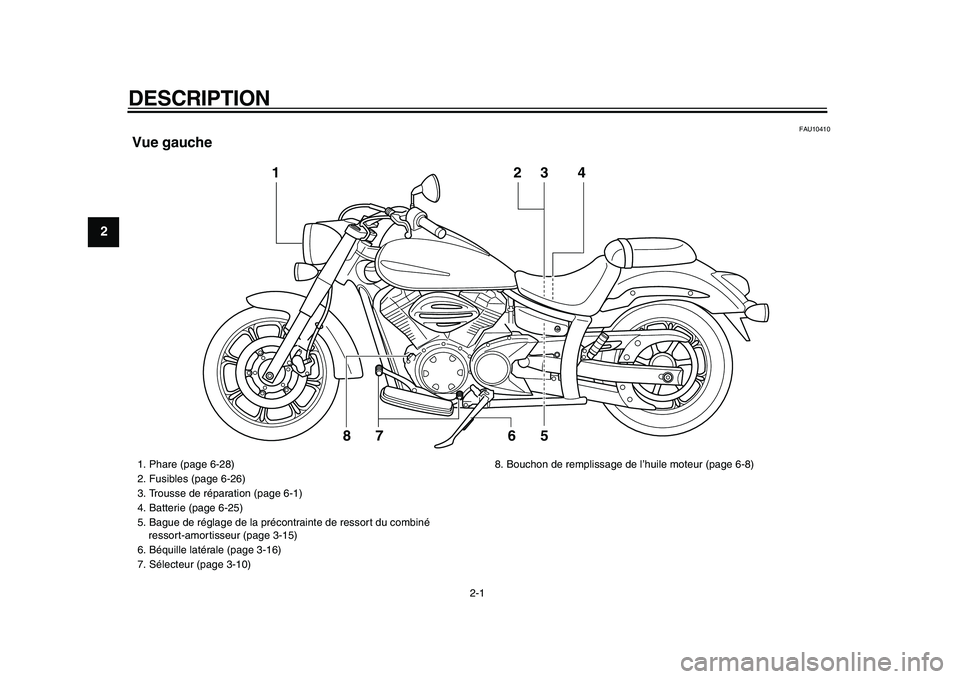

Vue gauche
1
2
3
5 7 8
4
6
1. Phare (page 6-28)
2. Fusibles (page 6-26)
3. Trousse de réparation (page 6-1)
4. Batterie (page 6-25)
5. Bague de réglage de la précontrainte de ressort du combiné
ressort-amortisseur (page 3-15)
6. Béquille latérale (page 3-16)
7. Sélecteur (page 3-10)8. Bouchon de remplissage de l’huile moteur (page 6-8)
✼✥✩✷✳✣✳✣ ✤
Page 13 of 86
DESCRIPTION
2-2
2
3
4
5
6
7
8
9
FAU10420

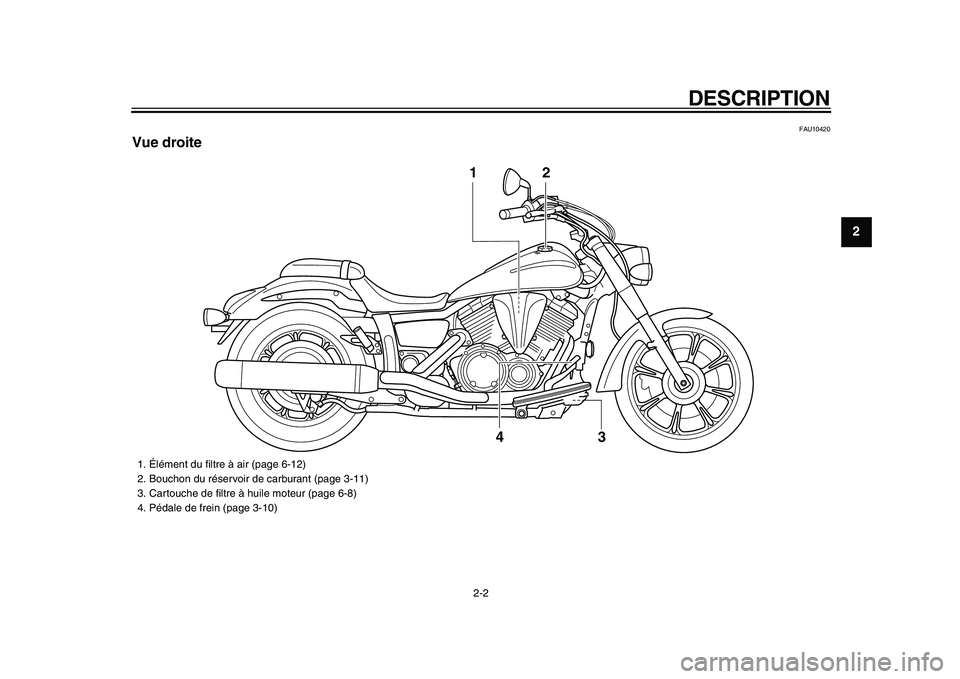

Vue droite
3 42
1
1. Élément du filtre à air (page 6-12)
2. Bouchon du réservoir de carburant (page 3-11)
3. Cartouche de filtre à huile moteur (page 6-8)
4. Pédale de frein (page 3-10)
✼✥✩✷✳✣✳✣ ✥
Page 14 of 86
DESCRIPTION
2-3
1
2
3
4
5
6
7
8
9
FAU10430

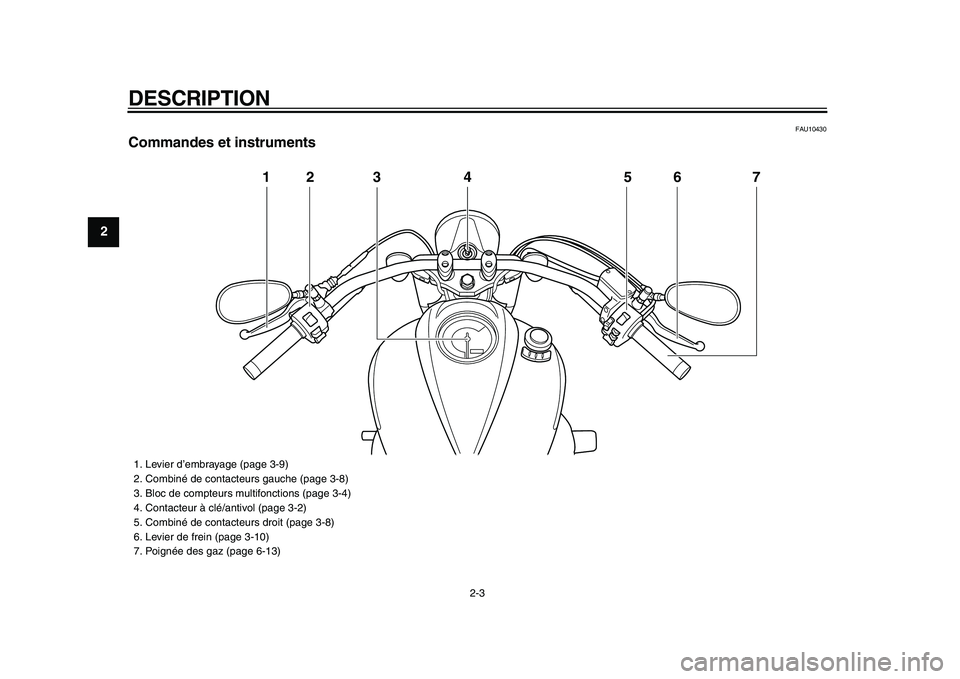

Commandes et instruments
12 3 4 5 7
6
1. Levier d’embrayage (page 3-9)
2. Combiné de contacteurs gauche (page 3-8)
3. Bloc de compteurs multifonctions (page 3-4)
4. Contacteur à clé/antivol (page 3-2)
5. Combiné de contacteurs droit (page 3-8)
6. Levier de frein (page 3-10)
7. Poignée des gaz (page 6-13)
✼✥✩✷✳✣✳✣ ✦
Page 15 of 86
3-1
2
34
5
6
7
8
9
COMMANDES ET INSTRUMENTS
FAU10975

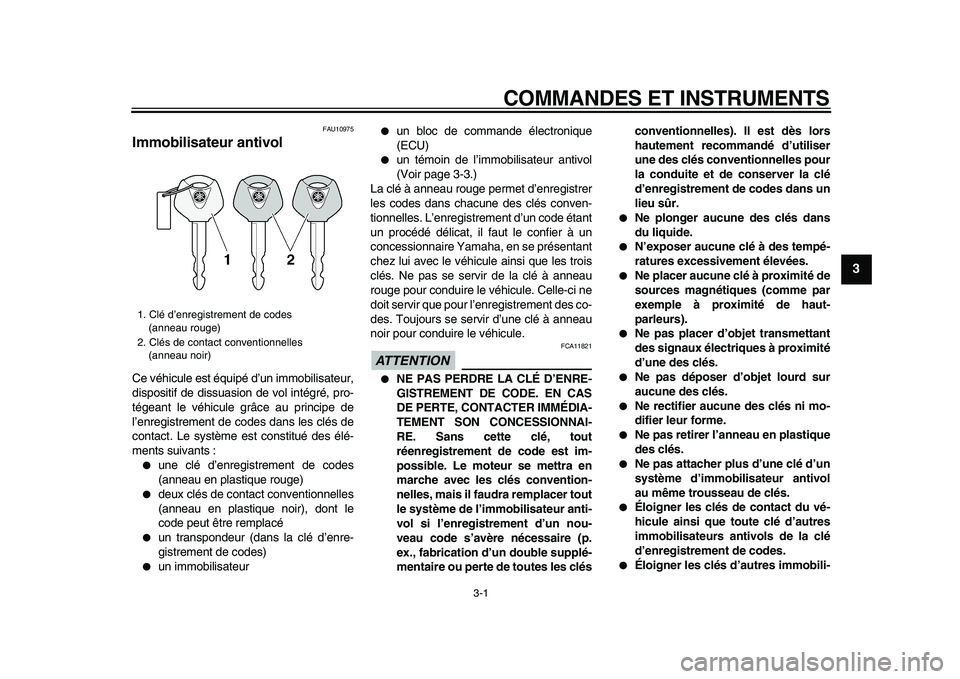

Immobilisateur antivol
Ce véhicule est équipé d’un immobilisateur,
dispositif de dissuasion de vol intégré, pro-
tégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :
une clé d’enregistrement de codes
(anneau en plastique rouge)
deux clés de contact conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé
un transpondeur (dans la clé d’enre-
gistrement de codes)
un immobilisateur
un bloc de commande électronique
(ECU)
un témoin de l’immobilisateur antivol
(Voir page 3-3.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code étant
un procédé délicat, il faut le confier à un
concessionnaire Yamaha, en se présentant
chez lui avec le véhicule ainsi que les trois
clés. Ne pas se servir de la clé à anneau
rouge pour conduire le véhicule. Celle-ci ne
doit servir que pour l’enregistrement des co-
des. Toujours se servir d’une clé à anneau
noir pour conduire le véhicule.
ATTENTION
FCA11821
NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSIONNAI-
RE. Sans cette clé, tout
réenregistrement de code est im-
possible. Le moteur se mettra en
marche avec les clés convention-
nelles, mais il faudra remplacer tout
le système de l’immobilisateur anti-
vol si l’enregistrement d’un nou-
veau code s’avère nécessaire (p.
ex., fabrication d’un double supplé-
mentaire ou perte de toutes les clésconventionnelles). Il est dès lors
hautement recommandé d’utiliser
une des clés conventionnelles pour
la conduite et de conserver la clé
d’enregistrement de codes dans un
lieu sûr.
Ne plonger aucune des clés dans
du liquide.
N’exposer aucune clé à des tempé-
ratures excessivement élevées.
Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de haut-
parleurs).
Ne pas placer d’objet transmettant
des signaux électriques à proximité
d’une des clés.
Ne pas déposer d’objet lourd sur
aucune des clés.
Ne rectifier aucune des clés ni mo-
difier leur forme.
Ne pas retirer l’anneau en plastique
des clés.
Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.
Éloigner les clés de contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d’enregistrement de codes.
Éloigner les clés d’autres immobili-
1. Clé d’enregistrement de codes
(anneau rouge)
2. Clés de contact conventionnelles
(anneau noir)
✼✥✩✷✳✣✳✣ ✤
Page 16 of 86
COMMANDES ET INSTRUMENTS
3-2
1
2
3
4
5
6
7
8
9

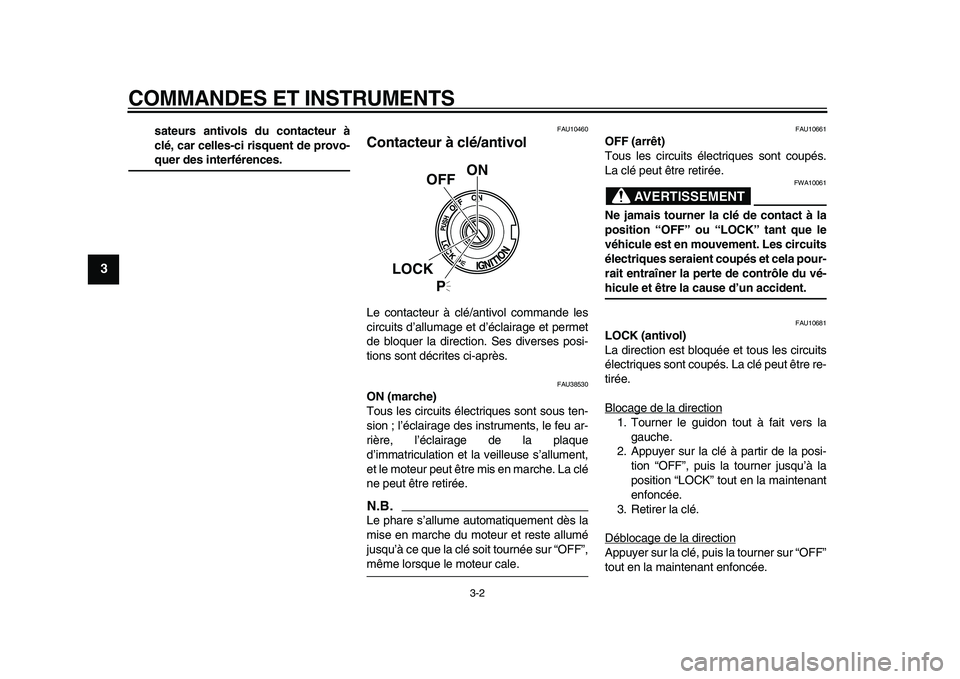

sateurs antivols du contacteur à
clé, car celles-ci risquent de provo-
quer des interférences.
FAU10460
Contacteur à clé/antivol
Le contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.
FAU38530
ON (marche)
Tous les circuits électriques sont sous ten-
sion ; l’éclairage des instruments, le feu ar-
rière, l’éclairage de la plaque
d’immatriculation et la veilleuse s’allument,
et le moteur peut être mis en marche. La clé
ne peut être retirée.
N.B.
Le phare s’allume automatiquement dès la
mise en marche du moteur et reste allumé
jusqu’à ce que la clé soit tournée sur “OFF”,
même lorsque le moteur cale.
FAU10661
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10061
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela pour-
rait entraîner la perte de contrôle du vé-
hicule et être la cause d’un accident.
FAU10681
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée.
Blocage de la direction
1. Tourner le guidon tout à fait vers la
gauche.
2. Appuyer sur la clé à partir de la posi-
tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé.
Déblocage de la directionAppuyer sur la clé, puis la tourner sur “OFF”
tout en la maintenant enfoncée.
ON
OFF
LOCK
P
✼✥✩✷✳✣✳✣ ✥
Page 17 of 86
COMMANDES ET INSTRUMENTS
3-3
2
34
5
6
7
8
9

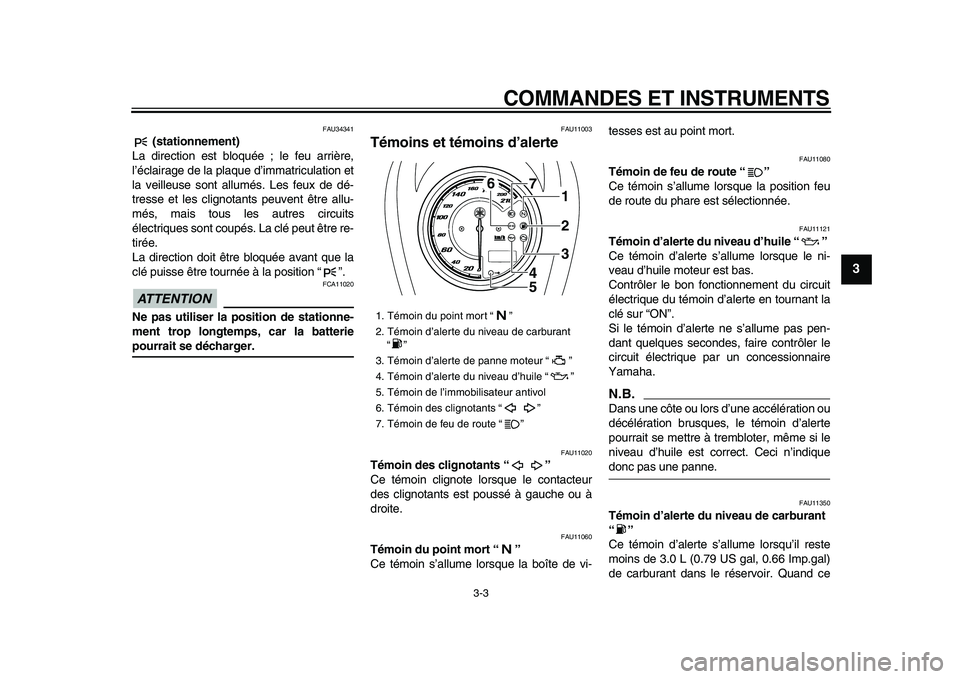

FAU34341
(stationnement)
La direction est bloquée ; le feu arrière,
l’éclairage de la plaque d’immatriculation et
la veilleuse sont allumés. Les feux de dé-
tresse et les clignotants peuvent être allu-
més, mais tous les autres circuits
électriques sont coupés. La clé peut être re-
tirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA11020
Ne pas utiliser la position de stationne-
ment trop longtemps, car la batterie
pourrait se décharger.
FAU11003
Témoins et témoins d’alerte
FAU11020
Témoin des clignotants “”
Ce témoin clignote lorsque le contacteur
des clignotants est poussé à gauche ou à
droite.
FAU11060
Témoin du point mort “”
Ce témoin s’allume lorsque la boîte de vi-tesses est au point mort.
FAU11080
Témoin de feu de route “”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11121
Témoin d’alerte du niveau d’huile “”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”.
Si le témoin d’alerte ne s’allume pas pen-
dant quelques secondes, faire contrôler le
circuit électrique par un concessionnaire
Yamaha.
N.B.
Dans une côte ou lors d’une accélération ou
décélération brusques, le témoin d’alerte
pourrait se mettre à trembloter, même si le
niveau d’huile est correct. Ceci n’indique
donc pas une panne.
FAU11350
Témoin d’alerte du niveau de carburant
“”
Ce témoin d’alerte s’allume lorsqu’il reste
moins de 3.0 L (0.79 US gal, 0.66 Imp.gal)
de carburant dans le réservoir. Quand ce
1. Témoin du point mort “ ”
2. Témoin d’alerte du niveau de carburant
“”
3. Témoin d’alerte de panne moteur “ ”
4. Témoin d’alerte du niveau d’huile “ ”
5. Témoin de l’immobilisateur antivol
6. Témoin des clignotants “ ”
7. Témoin de feu de route “ ”
1
2
3 7
4
5
6
✼✥✩✷✳✣✳✣ ✦
Page 18 of 86
COMMANDES ET INSTRUMENTS
3-4
1
2
3
4
5
6
7
8
9

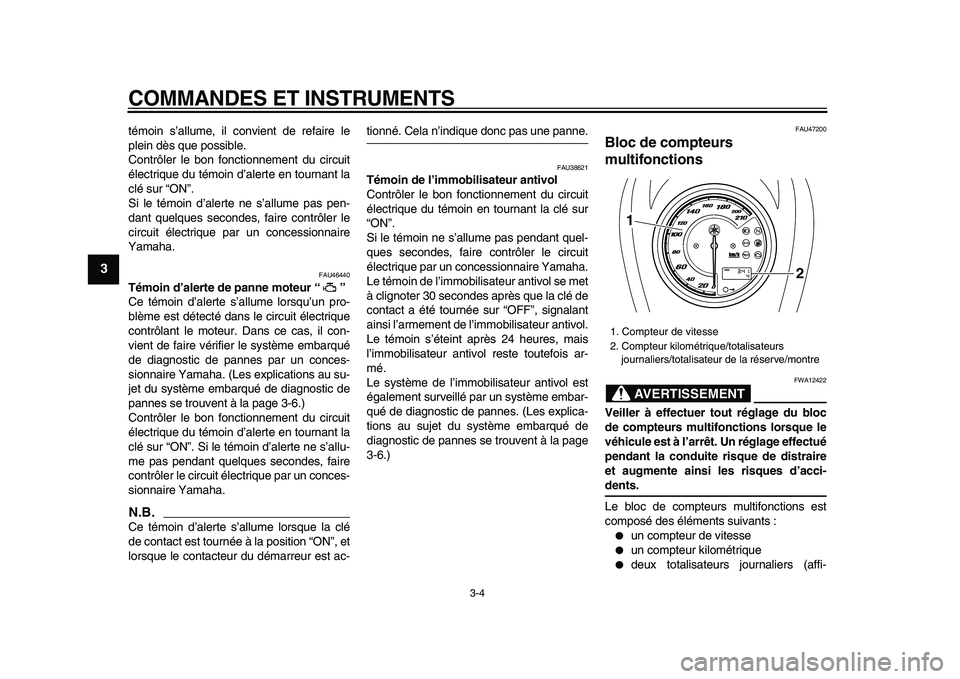

témoin s’allume, il convient de refaire le
plein dès que possible.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”.
Si le témoin d’alerte ne s’allume pas pen-
dant quelques secondes, faire contrôler le
circuit électrique par un concessionnaire
Yamaha.
FAU46440
Témoin d’alerte de panne moteur “”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté dans le circuit électrique
contrôlant le moteur. Dans ce cas, il con-
vient de faire vérifier le système embarqué
de diagnostic de pannes par un conces-
sionnaire Yamaha. (Les explications au su-
jet du système embarqué de diagnostic de
pannes se trouvent à la page 3-6.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Si le témoin d’alerte ne s’allu-
me pas pendant quelques secondes, faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
N.B.
Ce témoin d’alerte s’allume lorsque la clé
de contact est tournée à la position “ON”, et
lorsque le contacteur du démarreur est ac-
tionné. Cela n’indique donc pas une panne.
FAU38621
Témoin de l’immobilisateur antivol
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”.
Si le témoin ne s’allume pas pendant quel-
ques secondes, faire contrôler le circuit
électrique par un concessionnaire Yamaha.
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé de
contact a été tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois ar-
mé.
Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes. (Les explica-
tions au sujet du système embarqué de
diagnostic de pannes se trouvent à la page
3-6.)
FAU47200
Bloc de compteurs
multifonctions
AVERTISSEMENT
FWA12422
Veiller à effectuer tout réglage du bloc
de compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effectué
pendant la conduite risque de distraire
et augmente ainsi les risques d’acci-
dents.
Le bloc de compteurs multifonctions est
composé des éléments suivants :
un compteur de vitesse
un compteur kilométrique
deux totalisateurs journaliers (affi-
1. Compteur de vitesse
2. Compteur kilométrique/totalisateurs
journaliers/totalisateur de la réserve/montre
1
2
✼✥✩✷✳✣✳✣ ✧
Page 19 of 86

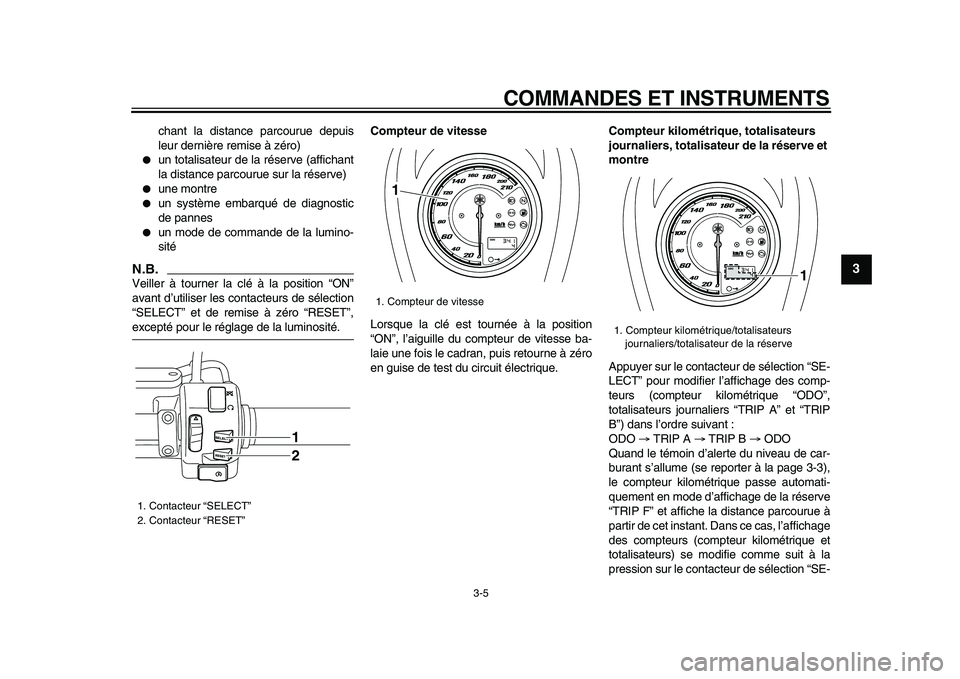

COMMANDES ET INSTRUMENTS
3-5
2
34
5
6
7
8
9
chant la distance parcourue depuis
leur dernière remise à zéro)
un totalisateur de la réserve (affichant
la distance parcourue sur la réserve)
une montre
un système embarqué de diagnostic
de pannes
un mode de commande de la lumino-
sité
N.B.
Veiller à tourner la clé à la position “ON”
avant d’utiliser les contacteurs de sélection
“SELECT” et de remise à zéro “RESET”,
excepté pour le réglage de la luminosité.
Compteur de vitesse
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compteur de vitesse ba-
laie une fois le cadran, puis retourne à zéro
en guise de test du circuit électrique.
Compteur kilométrique, totalisateurs
journaliers, totalisateur de la réserve et
montre
Appuyer sur le contacteur de sélection “SE-
LECT” pour modifier l’affichage des comp-
teurs (compteur kilométrique “ODO”,
totalisateurs journaliers “TRIP A” et “TRIP
B”) dans l’ordre suivant :
ODO
→
TRIP A
→
TRIP B
→
ODO
Quand le témoin d’alerte du niveau de car-
burant s’allume (se reporter à la page 3-3),
le compteur kilométrique passe automati-
quement en mode d’affichage de la réserve
“TRIP F” et affiche la distance parcourue à
partir de cet instant. Dans ce cas, l’affichage
des compteurs (compteur kilométrique et
totalisateurs) se modifie comme suit à la
pression sur le contacteur de sélection “SE-
1. Contacteur “SELECT”
2. Contacteur “RESET”
1
2
1. Compteur de vitesse
1
1. Compteur kilométrique/totalisateurs
journaliers/totalisateur de la réserve
1
✼✥✩✷✳✣✳✣
Page 20 of 86

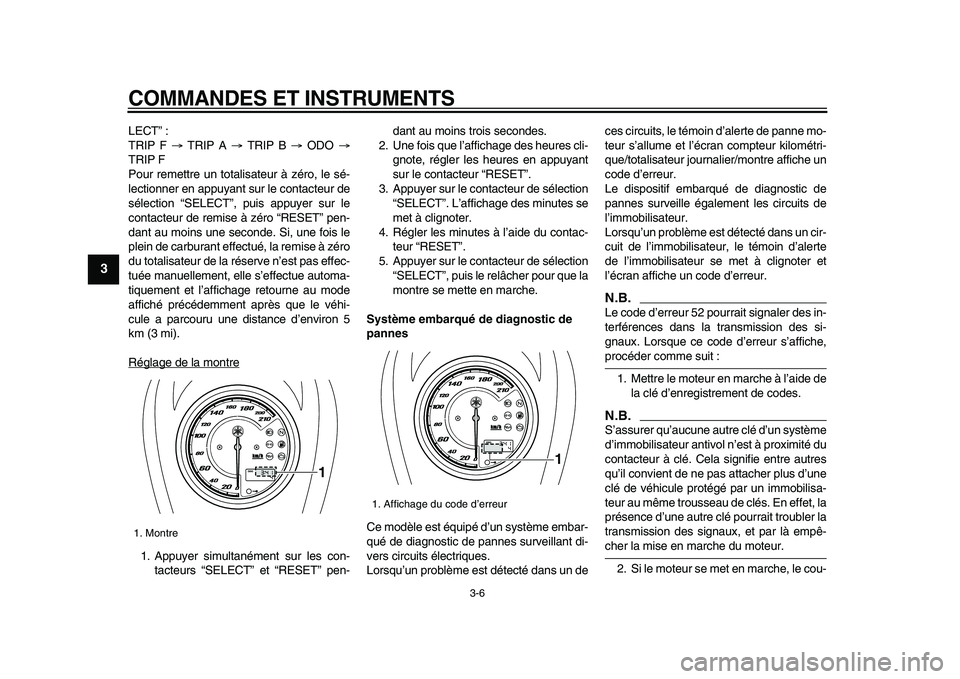

COMMANDES ET INSTRUMENTS
3-6
1
2
3
4
5
6
7
8
9
LECT” :
TRIP F
→
TRIP A
→
TRIP B
→
ODO
→
TRIP F
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le contacteur de
sélection “SELECT”, puis appuyer sur le
contacteur de remise à zéro “RESET” pen-
dant au moins une seconde. Si, une fois le
plein de carburant effectué, la remise à zéro
du totalisateur de la réserve n’est pas effec-
tuée manuellement, elle s’effectue automa-
tiquement et l’affichage retourne au mode
affiché précédemment après que le véhi-
cule a parcouru une distance d’environ 5
km (3 mi).
Réglage de la montre
1. Appuyer simultanément sur les con-
tacteurs “SELECT” et “RESET” pen-dant au moins trois secondes.
2. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le contacteur “RESET”.
3. Appuyer sur le contacteur de sélection
“SELECT”. L’affichage des minutes se
met à clignoter.
4. Régler les minutes à l’aide du contac-
teur “RESET”.
5. Appuyer sur le contacteur de sélection
“SELECT”, puis le relâcher pour que la
montre se mette en marche.
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Lorsqu’un problème est détecté dans un deces circuits, le témoin d’alerte de panne mo-
teur s’allume et l’écran compteur kilométri-
que/totalisateur journalier/montre affiche un
code d’erreur.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur.
Lorsqu’un problème est détecté dans un cir-
cuit de l’immobilisateur, le témoin d’alerte
de l’immobilisateur se met à clignoter et
l’écran affiche un code d’erreur.
N.B.
Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,
procéder comme suit :
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.
N.B.
S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol n’est à proximité du
contacteur à clé. Cela signifie entre autres
qu’il convient de ne pas attacher plus d’une
clé de véhicule protégé par un immobilisa-
teur au même trousseau de clés. En effet, la
présence d’une autre clé pourrait troubler la
transmission des signaux, et par là empê-
cher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
1. Montre
1
1. Affichage du code d’erreur
1
✼✥✩✷✳✣✳✣ ✩
